Коротко про HX-6S-12A

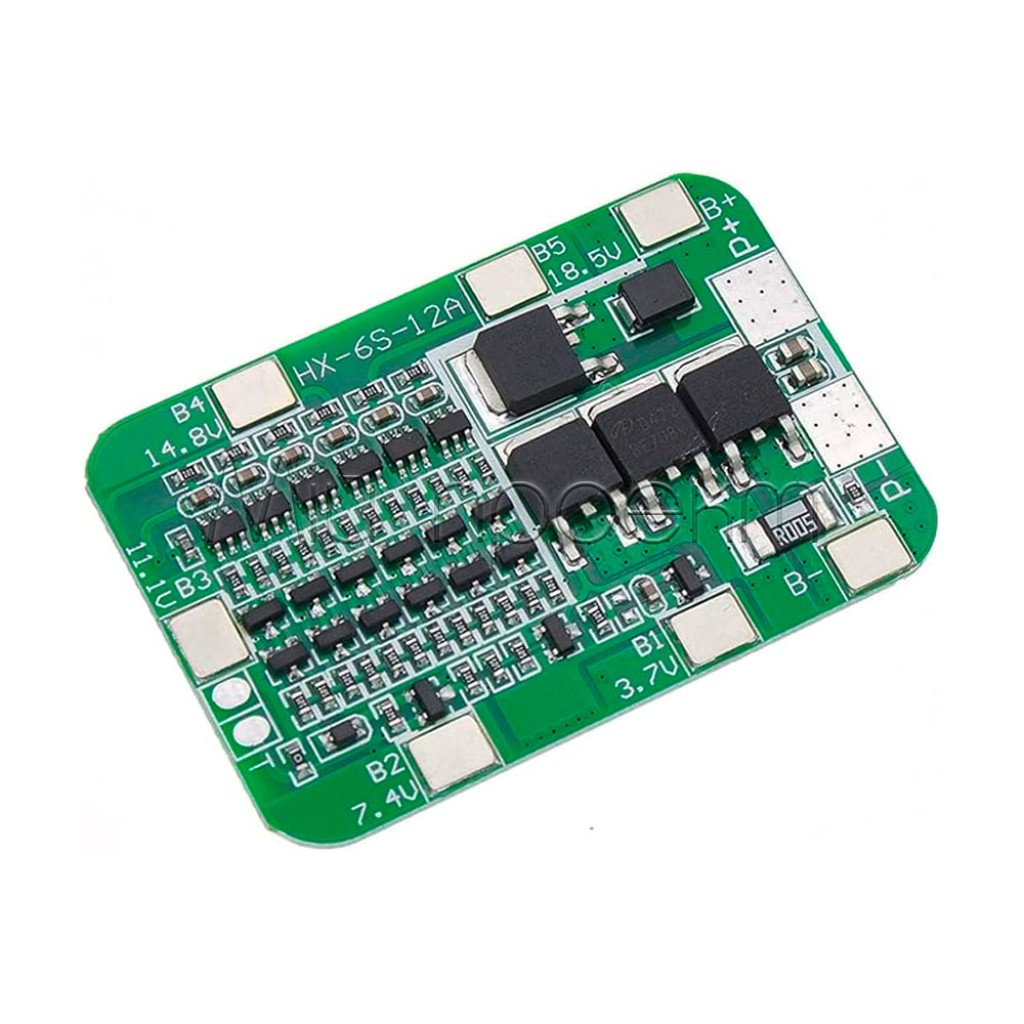

HX-6S-12A — плата BMS для захисту й балансування батареї з шести послідовно з’єднаних Li-ion секцій. Вона розрахована на батарею класу 24 В: 22,2 В номінально та 25,2 В при повному заряді.

Плата підтримує роботу зі струмом до 10 А без додаткового охолодження та до 12 А тривало за умови встановлення радіатора. Значення 15 А слід розглядати як максимальне, а не як тривалий робочий режим.

Ключові характеристики

Конфігурація батареї: 6S Li-ion
Номінальна напруга: 22,2 В
Напруга повного заряду: 25,2 В
Тривалий струм: 10 А без радіатора; до 12 А з радіатором
Максимальний струм: 15 А
Відсікання заряду: 4,25 ± 0,05 В на секцію
Відсікання розряду: 2,55 ± 0,05 В на секцію
Балансувальний струм: 60–100 мА

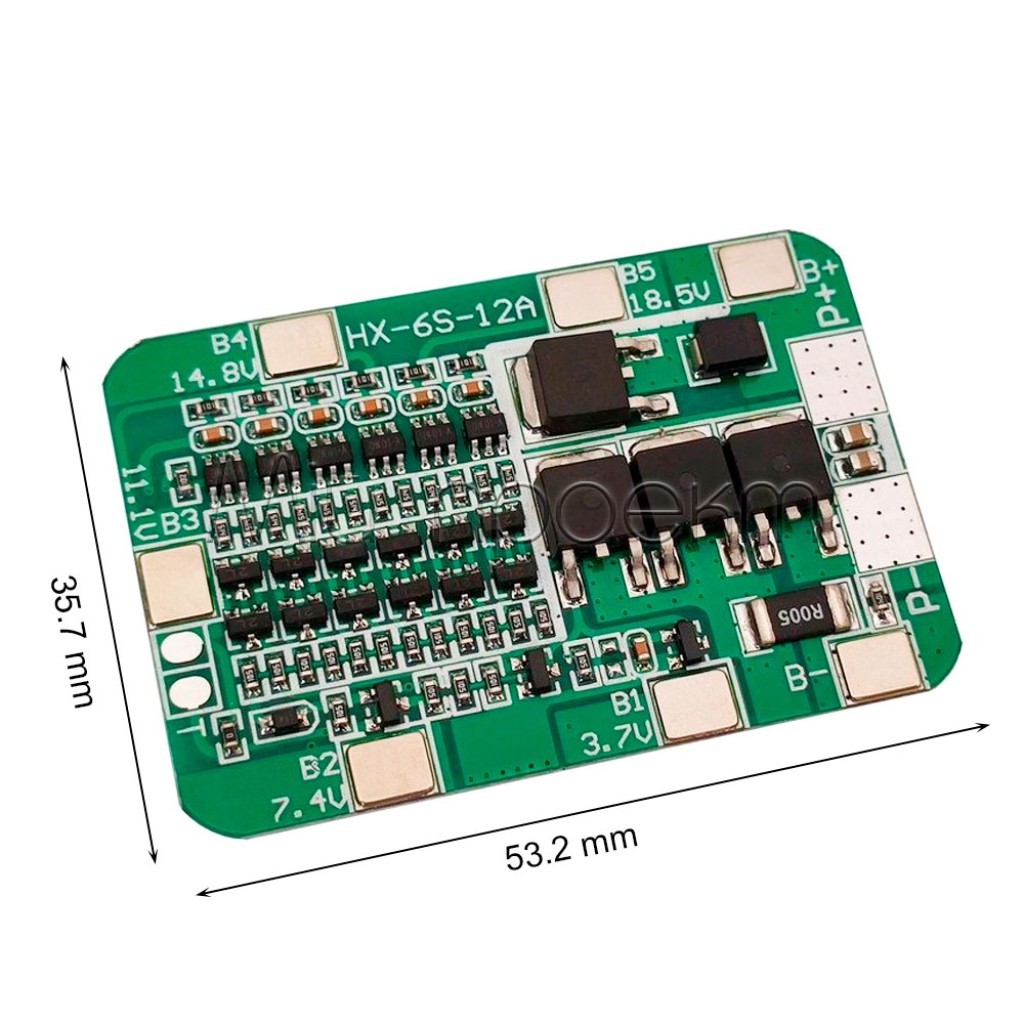

Розміри модуля: 53,2 × 35,7 × 4 мм
Маса: 7,5 г
Робоча температура: −10…+60 °C

Детальний опис та особливості

Захист батареї 6S

HX-6S-12A контролює напругу шести послідовних Li-ion секцій і від’єднує батарею при перезаряді, надмірному розряді, перевантаженні за струмом або короткому замиканні. Секцією може бути один елемент або паралельна група елементів, але всі шість секцій мають утворювати послідовну конфігурацію 6S.

Балансування під час заряджання

Балансування зменшує розкид напруг між секціями під час заряджання. Струм 60–100 мА придатний для поступового коригування невеликої різниці, але не замінює добір справних елементів із близькими параметрами та вирівнювання їхньої напруги перед складанням батареї.

Струм і тепловий режим

Для тривалої роботи без додаткового охолодження навантаження має залишатися в межах 10 А. Радіатор дає змогу використовувати до 12 А тривало, якщо забезпечено надійний тепловий контакт і вентиляцію. Під час вибору BMS потрібно враховувати не лише середній струм, а й пускові імпульси двигунів та інших навантажень.

Підійде / не підійде

Підійде

для батарей із шести послідовних Li-ion секцій, зокрема на елементах 18650;
для навантажень до 10 А без додаткового охолодження;
для тривалої роботи до 12 А з належно встановленим радіатором;
для портативного живлення, освітлення, робототехніки та інструментів, якщо їхні пускові струми не перевищують можливості плати.

Не підійде

для LiFePO4 та інших хімічних систем з іншими порогами напруги;
для батарей з іншою кількістю послідовних секцій;
для тривалого навантаження понад 12 А або високих пускових струмів без достатнього запасу;
для монтажу у вологому чи струмопровідному середовищі без захисного корпусу.

Для потужнішого навантаження розгляньте BMS 6S 40A з балансуванням BW-6S40A-A, попередньо звіривши її габарити та вимоги вашої батареї.

Приклади застосування

Портативне джерело живлення

Батарея 6S може живити сумісне DC-навантаження, розраховане на зміну напруги від розрядженої батареї до 25,2 В при повному заряді.

Акумуляторний інструмент

Плата підходить для інструмента класу 24 В, якщо тривалий і пусковий струми вкладаються у межі BMS та елементів батареї.

Освітлення й робототехніка

HX-6S-12A можна використати в автономному освітленні або мобільній робототехніці з 6S Li-ion живленням і навантаженням до допустимого струму.

Підключення

Підготуйте батарейні секції
Перевірте справність елементів і вирівняйте напруги секцій до підключення BMS.

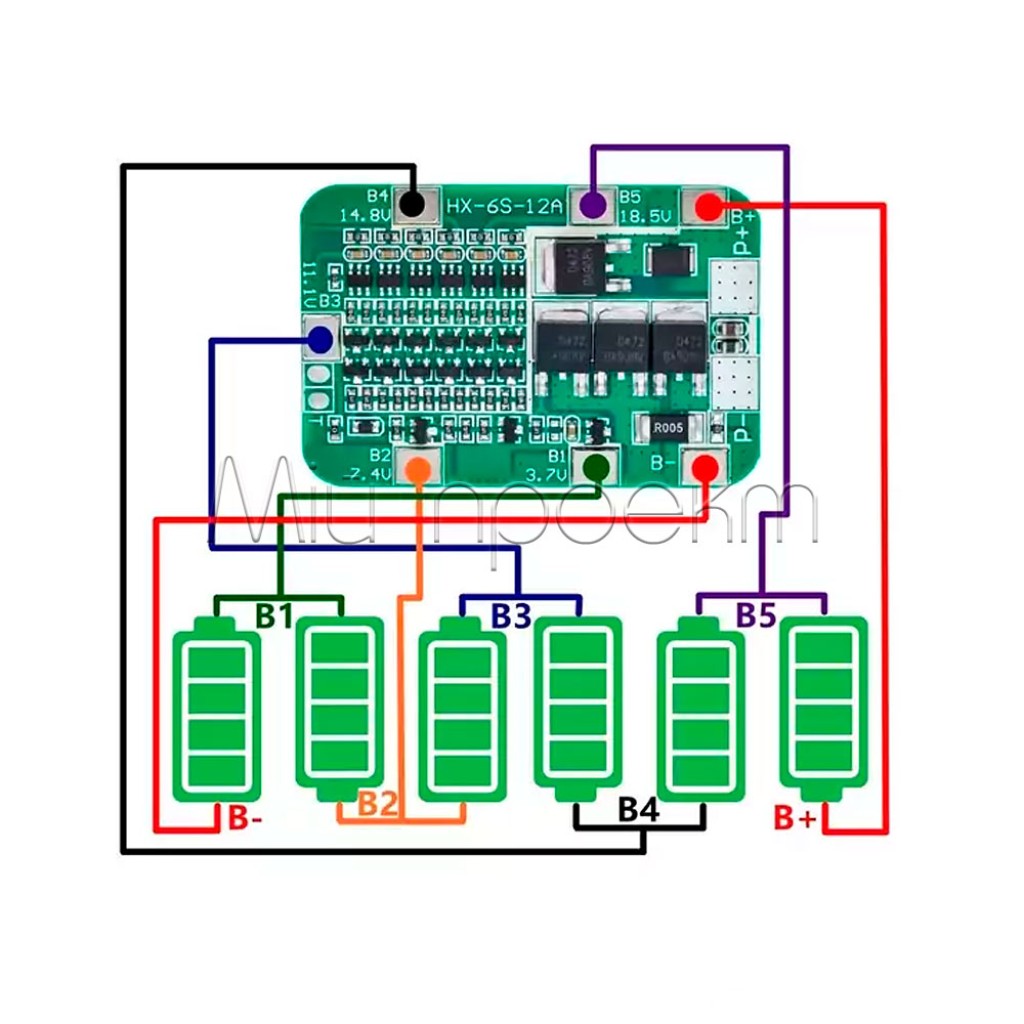

Звірте маркування плати
Під’єднуйте загальний мінус, проміжні точки секцій і загальний плюс лише у послідовності, вказаній маркуванням на платі. Не визначайте контакти за аналогією з іншою BMS.
Перевірте напруги
До підключення навантаження мультиметром перевірте полярність, напругу кожної сусідньої секції та сумарну напругу батареї.

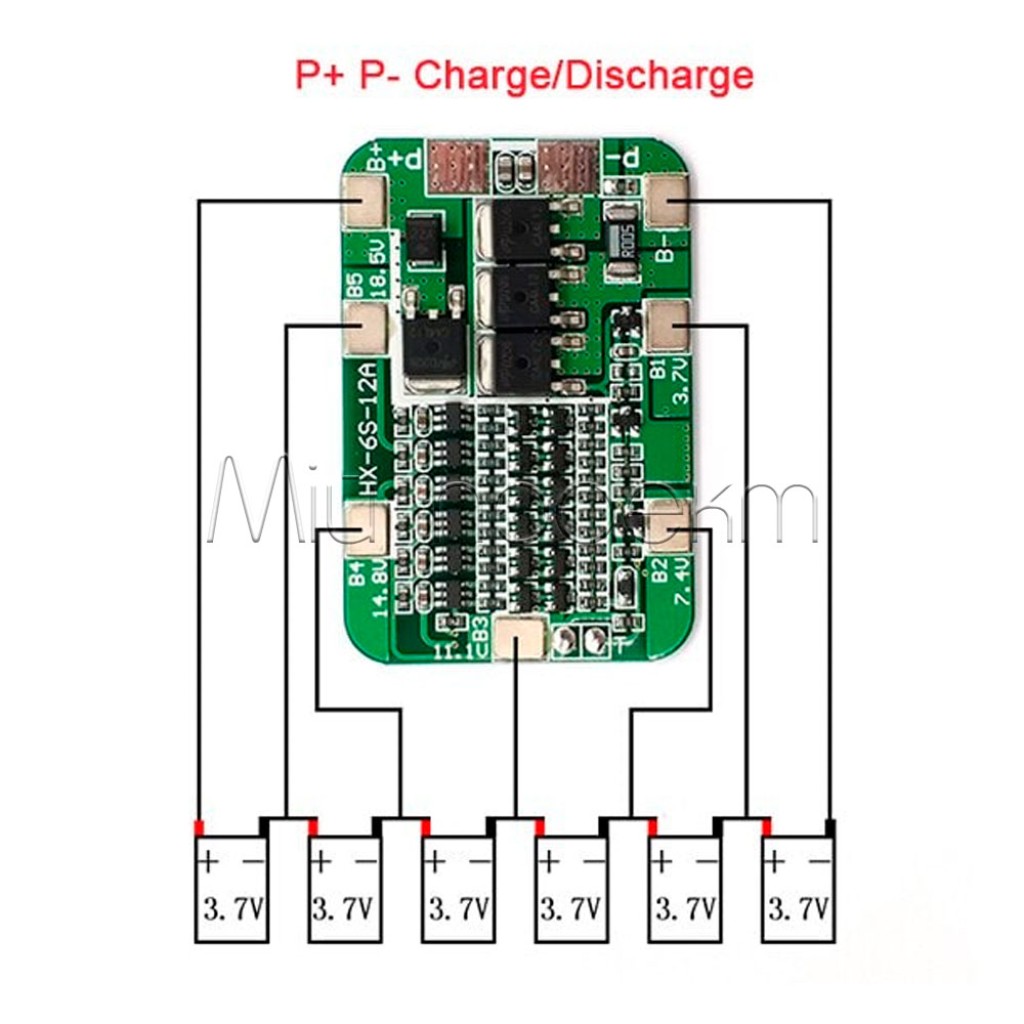

Підключіть заряд і навантаження
Використовуйте силові контакти відповідно до маркування плати та зарядний пристрій CC/CV для 6S Li-ion з виходом 25,2 В.

Обмеження та безпека

Робота з Li-ion потребує досвіду

Помилка полярності, послідовності балансувальних підключень або коротке замикання можуть пошкодити плату й елементи та спричинити небезпечне нагрівання. Не перевіряйте захист навмисним коротким замиканням.

BMS не замінює зарядний пристрій

Поріг 4,25 ± 0,05 В на секцію є порогом захисту, а не цільовою напругою щоденного заряджання. Для батареї 6S Li-ion потрібен зарядний пристрій CC/CV на 25,2 В зі струмом, допустимим для елементів і плати.

15 А не є тривалим режимом

Для безперервної роботи орієнтуйтеся на 10 А без радіатора або до 12 А з радіатором. Якщо плата чи з’єднання помітно нагріваються, припиніть роботу та перевірте навантаження, монтаж і охолодження.

Захистіть плату після монтажу

Ізолюйте BMS від металевих частин, вологи та випадкового контакту з проводами. Експлуатуйте модуль у межах −10…+60 °C.

FAQ

Чи підходить HX-6S-12A для акумуляторів 18650?

Так, якщо з елементів 18650 сформовано рівно шість послідовних секцій 6S. У кожній секції може бути один елемент або паралельна група з однаковою напругою.

Чи можна заряджати батарею блоком живлення на 24 В?

Для повного й контрольованого заряджання потрібен зарядний пристрій CC/CV для 6S Li-ion з виходом 25,2 В. Звичайний блок живлення без правильного обмеження струму не замінює зарядний пристрій.

Чи можна постійно навантажувати плату струмом 15 А?

Ні. Для тривалої роботи використовуйте до 10 А без радіатора або до 12 А з радіатором; 15 А є максимальним значенням.

Чи підходить ця BMS для LiFePO4?

Ні. Пороги цієї плати відповідають Li-ion секціям і не підходять для LiFePO4.
