Діодний міст DB157S корпус SOP-4 (1.5А 1000V)

В наявності

Код товару: 5529

3.50 грн

Знайшли дешевше?

Максимальна напруга:1000 V

Максимальний струм:1.5 А

Тип корпусу:SOP-4

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діодний міст DB157S корпус SOP-4 (1.5А 1000V)

Код товару: 5529

3.50 грн

Опис

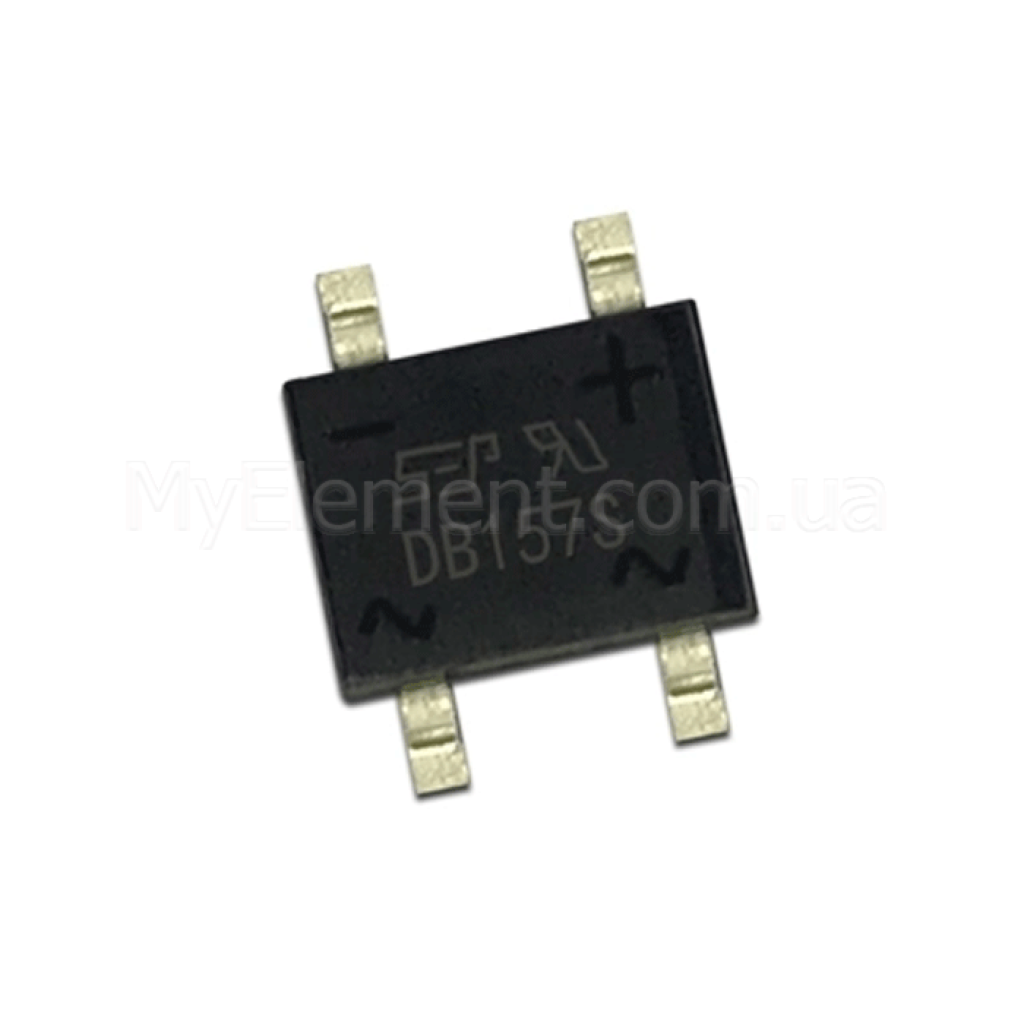

Діодний міст DB157S SOP-4

Однофазний склянопасивований діодний міст для поверхневого монтажу, призначений для надійного AC→DC випрямлення з робочими параметрами 1.5 А та 1000 В.

Основні переваги

Висока імпульсна витривалість

Стійкість до короткочасних перевантажень: до 55 А (8.3 мс, півхвиля, метод JEDEC) для надійного запуску навантажень.

Низькі втрати на провід

Максимальне падіння напруги на діод за 1.5 А — лише 1.0 В (TJ=25°C), що зменшує нагрів і підвищує ККД.

Надійна конструкція

Склянопасивовані кристали, пластик UL 94V‑0, безсвинцева конструкція — стабільні параметри та відповідність сучасним нормам.

Поверхневий монтаж

Придатний для SMD‑збирання; рекомендовано для загального AC/DC випрямлення в компактних вузлах.

Ключові характеристики

Серія/тип:	DB151S … DB157S (модель DB157S)
Повторювана зворотна напруга VRRM:	1000 В
RMS зворотна напруга VRMS:	700 В
Середній випрямлений струм IF(AV):	1.5 А (за TC=100°C)
Піковий імпульсний струм IFSM:	55 А (8.3 мс, півхвиля, JEDEC)
Падіння напруги VF (макс.):	1.0 В на елементі (IF=1.5 А, TJ=25°C)
Зворотний струм IR (ном.):	≤5 мкА @25°C; ≤200 мкА @125°C (на номінальній VR)
Типова ємність переходу CJ:	≈25 пФ (1 МГц, VR=4 В)
Тепловий опір RθJA / RθJL:	40 °C/Вт / 15 °C/Вт (типові)
Діапазон температур роботи/зберігання:	−55 … +150 °C
Монтажне положення:	Будь‑яке
Матеріал корпусу:	UL 94V‑0; Pb‑Free

Детальні технічні параметри

Однофазне випрямлення, 60 Гц; для ємнісних навантажень зменшити допустимий струм на 20%.
Полярність виводів промаркована на корпусі; монтаж — поверхневий.
Нотатка з вимірювань: CJ вимірюється при 1 МГц і VR=4 В; значення VF наведене для імпульсів <300 мкс, робочий цикл <2%.
Конструкція кристалів — склянопасивована; висока струмова здатність і імпульсна витривалість.

Примітка: параметри базуються на документації SMC Diode Solutions для DB151S–DB157S (модель DB157S). Джерело: SMC Diode Solutions Datasheet (PDF).

Основні сфери застосування

Загальне AC/DC випрямлення у джерелах живлення та побутовій електроніці.
Силові вузли з індуктивним/резистивним навантаженням на 50/60 Гц.
Поверхневий монтаж у компактних схемах випрямлення.

Сумісні позначення та альтернативи

Варіанти цієї ж серії з іншою максимальною напругою: DB151S (50 В), DB152S (100 В), DB153S (200 В), DB154S (400 В), DB155S (600 В), DB156S (800 В) — однаковий тип виконання та характеристики, окрім VRRM.

Питання-відповіді (FAQ)

Яка максимальна зворотна напруга для DB157S?

VRRM становить 1000 В; VRMS — 700 В.

Яка імпульсна перевантажувальна здатність за струмом?

IFSM дорівнює 55 А для 8.3 мс (одна півхвиля синуса, метод JEDEC).

Чи можна працювати з ємнісним навантаженням?

Так, але необхідно зменшити допустимий струм на 20% відносно номіналу.
