Діодний міст DB157 корпус DIP4 (1.5А 1000V)

Name: Діодний міст DB157 корпус DIP4 (1.5А 1000V)
Brand: Мій Проект
SKU: 5523
Price: 4.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5523

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діодний міст DB157 корпус DIP4 (1.5А 1000V)

В наявності

Код товару: 5523

4.00 грн

Знайшли дешевше?

Максимальна напруга:1000 V

Максимальний струм:1.5 А

Тип корпусу:DIP4

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діодний міст DB157 корпус DIP4 (1.5А 1000V)

Код товару: 5523

4.00 грн

Опис

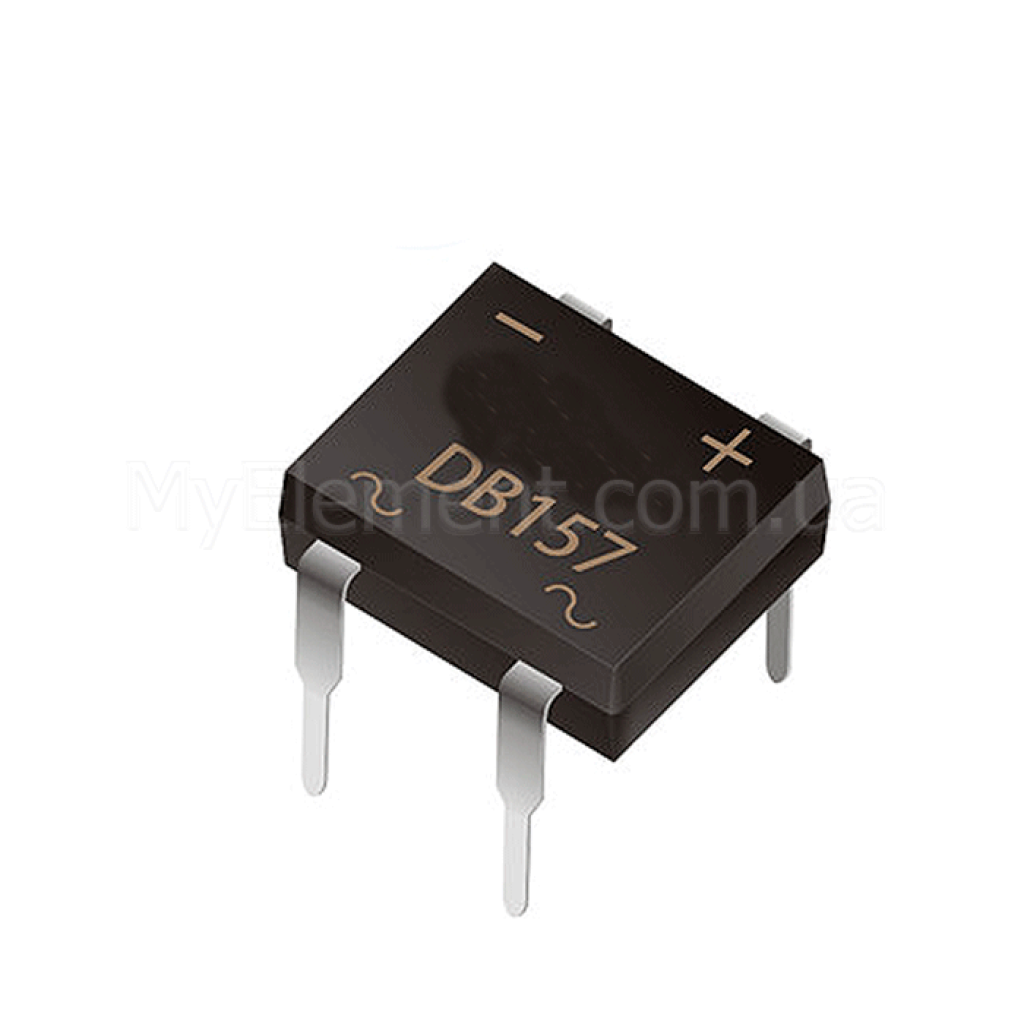

Діодний міст DB157 DIP4

Однофазний повновипрямний діодний міст на 1.5 А та 1000 В у через-отвірному корпусі DIP4 для перетворення змінної напруги AC у постійну DC.

Основні переваги

Скляне пасивування

Glass‑passivated кристал забезпечує стабільність параметрів та довговічність.

Низьке падіння напруги

Максимум 1.0 В на один перехід при IF = 1.5 А зменшує тепловиділення.

Висока стійкість до імпульсів

Піковий імпульсний струм до 55 А (8.3 мс) для пускових навантажень.

Надійний THT‑монтаж

Через‑отвірний DIP4 з позначенням полярності; виводи луджені, припаяність за MIL‑STD‑202.

Ключові характеристики

Параметр:	Однофазний діодний міст (повновипрямний)
Параметр:	Максимальна обернена напруга (VRRM): 1000 В
Параметр:	RMS обернена напруга (VRMS): 700 В
Параметр:	Середній випрямлений струм (IF(AV)): 1.5 А (TC = 100°C)
Параметр:	Піковий імпульсний струм (IFSM): 55 А (8.3 мс, півхвилі синуса, JEDEC)
Параметр:	Макс. пряма напруга (VF): 1.0 В при IF = 1.5 А, TJ = 25°C (на елемент)
Параметр:	Зворотний струм (IR): 5 мкА (TA = 25°C) / 200 мкА (TA = 125°C) при VR = номінальній
Параметр:	Типова ємність переходу (CJ): 25 пФ (1.0 МГц, 4.0 В)
Параметр:	Тепловий опір RθJA / RθJL: 40 °C/Вт / 15 °C/Вт (тип.)
Параметр:	Діапазон температур (TJ, TSTG): −55…+150 °C
Параметр:	Корпус: DIP4, через‑отвірний (THT)

Детальні технічні параметри

Режим навантаження: однофазне 60 Гц; для ємнісного навантаження дерейтуйте струм на 20%.
Полярність виводів позначена на корпусі; монтаж у будь‑якому положенні.
Виводи: луджені; припаяність згідно MIL‑STD‑202, метод 208.
Матеріал корпусу: епоксидний пластик, UL 94V‑0.
Типове маркування на корпусі: формат YYWWL (рік/тиждень/партія).

Примітка: параметри базуються на документації SMC Diode Solutions для DB157. Джерело: SMC Diode Solutions Datasheet (PDF).

Основні сфери застосування

Вхідні випрямлячі блоків живлення та адаптерів.
Загальне AC→DC випрямлення в електронних модулях.
Живлення малопотужних схем після трансформатора.

Сумісні позначення та альтернативи

Серія з тим самим струмом та корпусом: DB155 (600 В) і DB156 (800 В) — вибір за необхідним запасом напруги.

Питання-відповіді (FAQ)

Яке падіння напруги на мості під навантаженням?

Максимум 1.0 В на кожен діод при IF = 1.5 А (TJ = 25°C); у повновипрямній схемі одночасно провідними є два переходи.

Яку короткочасну перевантаження струмом витримує DB157?

IFSM до 55 А протягом 8.3 мс (півхвилі синуса) за методикою JEDEC.

У якому температурному діапазоні можливе застосування?

Робочий/зберігання: від −55°C до +150°C; дотримуйтеся дерейтінгу згідно графіків та теплових опорів.
