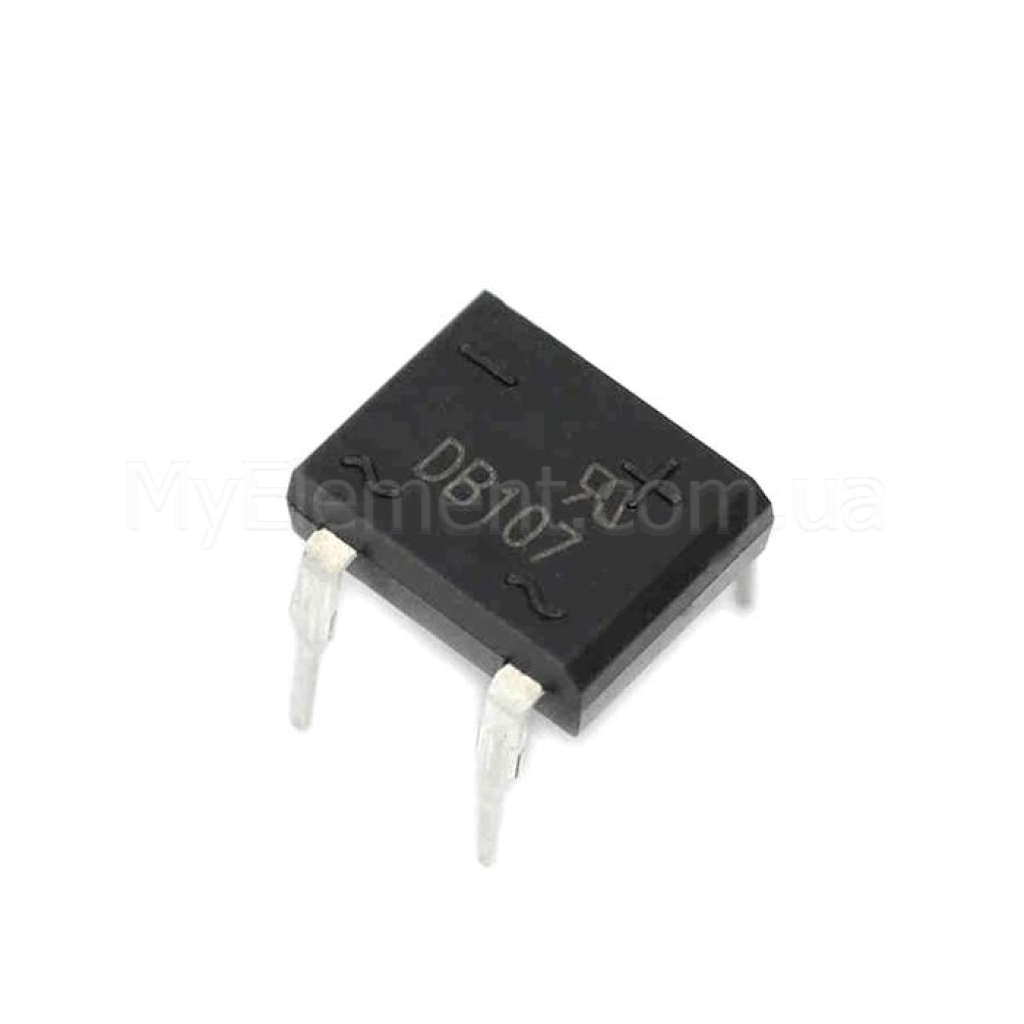

Діодний міст DB107 корпус DIP4 (1А 1000V)

Name: Діодний міст DB107 корпус DIP4 (1А 1000V)
Brand: Мій Проект
SKU: 5522
Price: 3.50 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5522

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діодний міст DB107 корпус DIP4 (1А 1000V)

В наявності

Код товару: 5522

3.50 грн

Знайшли дешевше?

Максимальна напруга:1000 V

Максимальний струм:1 А

Тип корпусу:DIP4

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діодний міст DB107 корпус DIP4 (1А 1000V)

Код товару: 5522

3.50 грн

Опис

Діодний міст DB107 DIP4

Однофазний повноперіодний діодний міст на 1 А з максимальною оберненою напругою 1000 В у корпусі DIP4 — для випрямлення змінної напруги на друкованих платах.

Основні переваги

Скляна пасивація переходів

Підвищена надійність і стабільність параметрів завдяки glass‑passivated чипам.

Висока імпульсна витривалість

Стійкість до короткочасних перевантажень: до 30 А (8.3 мс півхвиля синуса).

Низьке пряме падіння

Пряме падіння напруги ≤1.0 В на діод при 0.5 А, що зменшує втрати.

Відповідність UL/ROHS

UL Recognized (E502650), епоксид UL 94 V‑0, безгалогеновий та RoHS‑сумісний.

Ключові характеристики

Пікова повторювана обернена напруга (VRRM):	1000 В
RMS обернена напруга (VRMS):	700 В
Середній випрямлений струм (IF(AV)):	1 А (TA = 40°C)
Піковий неповторюваний струм (IFSM, 8.3 мс):	30 А
Піковий неповторюваний струм (1 мс, квадрат):	60 А
I²t (1–8.3 мс):	3.735 A²s
Пряме падіння напруги (VF):	≤1.0 В при IF = 0.5 А, TJ = 25°C (на діод)
Зворотний струм (IR):	≤5 мкА при VR = ном., TJ = 25°C; ≤100 мкА при TJ = 125°C
Діапазон температур переходу (TJ):	−55…+150°C
Тепловий опір Rth(J‑L) / Rth(J‑A):	15 °C/Вт / 40 °C/Вт (на платі 35×25×1.7 мм)
Корпус:	DIP4, виводи: «~», «~», «+», «−»
Маса компонента:	≈0.535 г
UL Recognized:	E502650

Детальні технічні параметри

Тип: однофазний повноперіодний міст з 4 діодів у корпусі DIP4 (для монтажу THT).
Габарити корпусу (мм): A 8.05–8.51; B 6.20–6.50; C 7.60–8.90; D 6.01–7.60; E 2.60–3.30; F 1.50 (тип.); G 0.41–0.56; H 5.00–5.20.
Типова ємність переходу: 12 пФ при VR = 4 В, f = 1 МГц.
Електрична міцність: VRWM/VRRM 1000 В для модифікації DB107; для серії DB101…DB106 — 50…800 В.
Матеріали та безпека: скляна пасивація; епоксидна заливка з рейтингом UL 94 V‑0; безгалогеновий, свинцеве покриття RoHS‑сумісне.

Примітка: параметри базуються на документації Micro Commercial Components (MCC) для DB107. Джерело: MCC Datasheet (PDF).

Основні сфери застосування

Випрямлення однофазної змінної напруги в постійну (AC→DC) на друкованих платах.
Адаптери та малі AC/DC блоки живлення до 1 А.
Загальні електронні схеми з потребою гальванічно неізольованого випрямляча.

Сумісні позначення та альтернативи

У межах тієї ж серії виробника доступні варіанти з іншою максимальною оберненою напругою в тому ж корпусі DIP4: DB105 (600 В), DB106 (800 В), DB107 (1000 В). Оберіть за вимогами до VRRM.

Питання-відповіді (FAQ)

Який струм може пропускати міст без радіатора?

Номінований середній випрямлений струм становить 1 А при температурі навколишнього середовища 40°C; за підвищення температури застосовуйте дерейтинг згідно з графіком.

Які виводи та полярність у DB107?

Корпус має чотири виводи: два позначені «~» (вхід AC), один «+» (вихід позитивний) та один «−» (вихід негативний); орієнтацію також позначено фаскою/міткою на корпусі.

Який допустимий імпульсний струм перевантаження?

До 30 А для 8.3‑мс півхвилі синуса; до 60 А для 1‑мс квадратного імпульсу.
