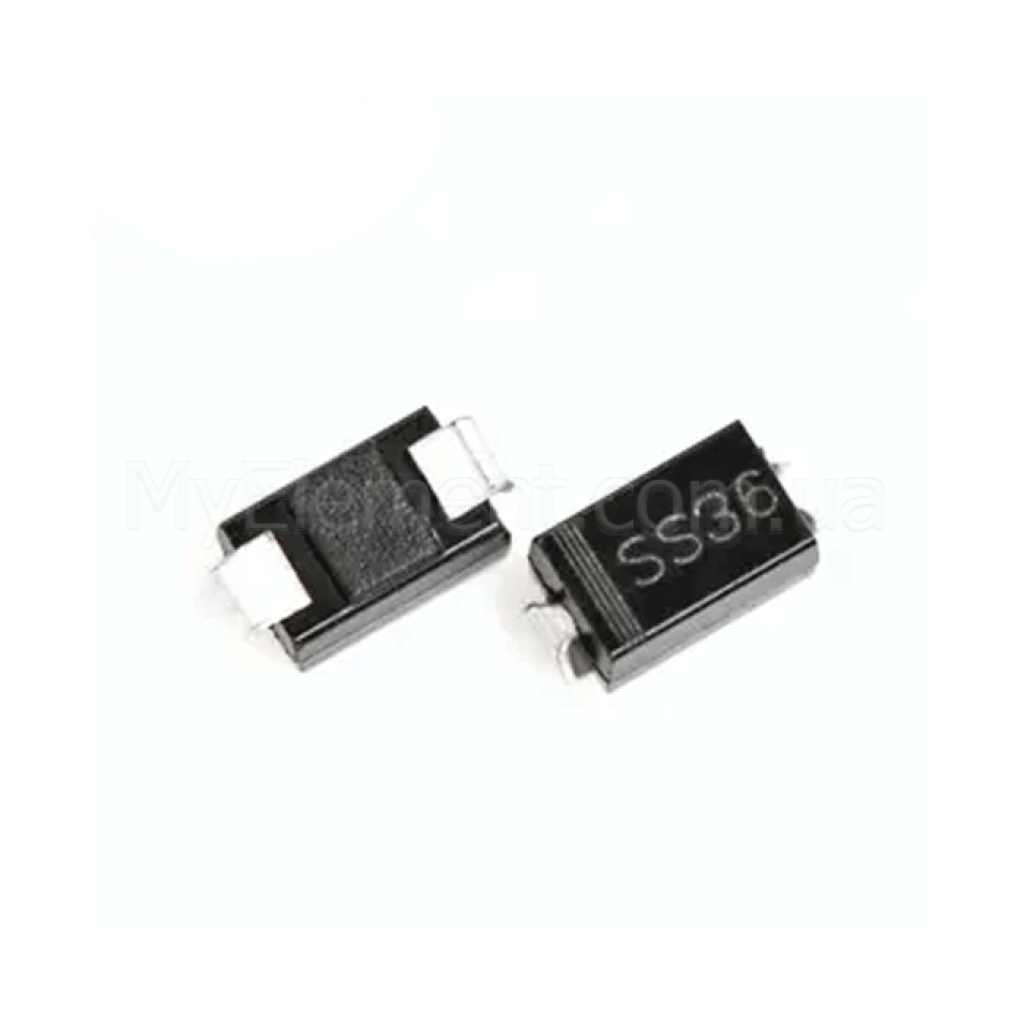

Діод Шотткі SS36 корпус SMB (DO-214) (3A 60V)

Name: Діод Шотткі SS36 корпус SMB (DO-214) (3A 60V)
Brand: Мій Проект
SKU: 5500
Price: 4.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5500

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діод Шотткі SS36 корпус SMB (DO-214) (3A 60V)

В наявності

Код товару: 5500

4.00 грн

Знайшли дешевше?

Максимальна напруга:60 V

Максимальний струм:3 А

Тип корпусу:SMB

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діод Шотткі SS36 корпус SMB (DO-214) (3A 60V)

Код товару: 5500

4.00 грн

Опис

Діод Шотткі SS36 SMB (DO-214AA)

Поверхневомонтований Шотткі-діод на 3 А та 60 В у корпусі SMB (DO‑214AA) для низьковольтного високочастотного випрямлення, вільного ходу та захисту від переполюсування.

Основні переваги

Низьке падіння напруги

Максимум 0,70 В при IF = 3 А зменшує втрати потужності та нагрів.

Висока імпульсна витривалість

IFSM 100 А (8,3 мс півхвиля) забезпечує запас по струму при пускових навантаженнях.

Стабільні параметри при температурі

Робочий діапазон переходу від −55 °C до +150 °C із MSL 1 для надійного монтажу.

Компактний корпус SMB

Стандарт DO‑214AA з масою близько 0,093 г і типовою ємністю 200 пФ для високочастотних рішень.

Ключові характеристики

Тип	Діод Шотткі, випрямляч SMD
Корпус	SMB (DO‑214AA)
Макс. повторювана зворотна напруга VRRM	60 В
Середній випрямлений струм IO	3,0 А (за TT = 100 °C)
Падіння напруги VF (макс.)	0,70 В @ IF = 3,0 А
Імпульсний струм IFSM	100 А (8,3 мс, півхвиля)
Зворотний струм витоку IR	0,5 мА @ VR = 60 В, TA = 25 °C; 20 мА @ 100 °C
Загальна ємність CT (тип.)	200 пФ @ VR = 4 В, f = 1 МГц
Тепловий опір RθJT / RθJA	25 °C/Вт (тип.) / 95 °C/Вт (тип.)
Діапазон температур переходу TJ	−55…+150 °C
Клас вологісної чутливості	MSL 1
Маса	~0,093 г

Детальні технічні параметри

Маркування полярності: катодна смуга на корпусі SMB.
Рекомендації щодо навантаження: для ємнісного навантаження зменшуйте номінальний струм на 20%.
Матеріали: “Green” безгалогенні; покриття виводів — матове олово; UL 94V‑0.
Геометрія корпусу SMB (мм): A 2,00–2,50; A1 0,05–0,20; b 1,96–2,21; c 0,15–0,31; D 3,30–3,94; E 5,00–5,59; E1 4,06–4,57; L 0,76–1,52.
Рекомендований посадковий майданчик (мм): C 4,30; G 1,80; X 2,50; X1 6,80; Y 2,30.

Примітка: параметри базуються на документації Diodes Incorporated для B360B (SMB). Джерело: Diodes Incorporated Datasheet (PDF).

Основні сфери застосування

Випрямлення у перетворювачах постійної/постійної напруги (DC/DC) та вторинних колах SMPS.
Діод вільного ходу в індуктивних навантаженнях.
Захист від переполюсування у живленні електронних пристроїв.
Низьковольтні високочастотні випрямлячі загального призначення.

Сумісні позначення та альтернативи

Можливі аналоги у корпусі SMB (DO‑214AA): Diodes Inc. B360B; Taiwan Semiconductor SK36B; MCC SL36B; Yangjie SS36B; LGE SS36B. Підбирайте за напругою 60 В та струмом 3 А.

Питання-відповіді (FAQ)

Чи придатний цей діод для захисту від переполюсування?

Так, завдяки низькому VF (до 0,70 В @ 3 А) діод забезпечує ефективний послідовний або паралельний захист від переплютування у низьковольтних системах.

Яка різниця між корпусами SMB та SMC?

SMB (DO‑214AA) компактніший за SMC (DO‑214AB). Для цієї моделі параметри підтверджені саме для SMB; застосовуйте посадковий майданчик згідно даташиту.

Які температурні обмеження експлуатації?

Діапазон температур переходу становить від −55 °C до +150 °C; номінальний середній струм 3 А вказано для температури виводу TT = 100 °C.
