Діод Шотткі SS310 корпус SMA (100V 3A)

Name: Діод Шотткі SS310 корпус SMA (100V 3A)
Brand: Мій Проект
SKU: 5427
Price: 1.50 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5427

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5427

1.50 грн

Знайшли дешевше?

Максимальна напруга:100 V

Максимальний струм:3 А

Робоча температура:0°C до +125°C

Тип корпусу:SMA

Швидкість комутації:до 100 нс

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діод Шотткі SS310 корпус SMA (100V 3A)

Код товару: 5427

1.50 грн

Опис

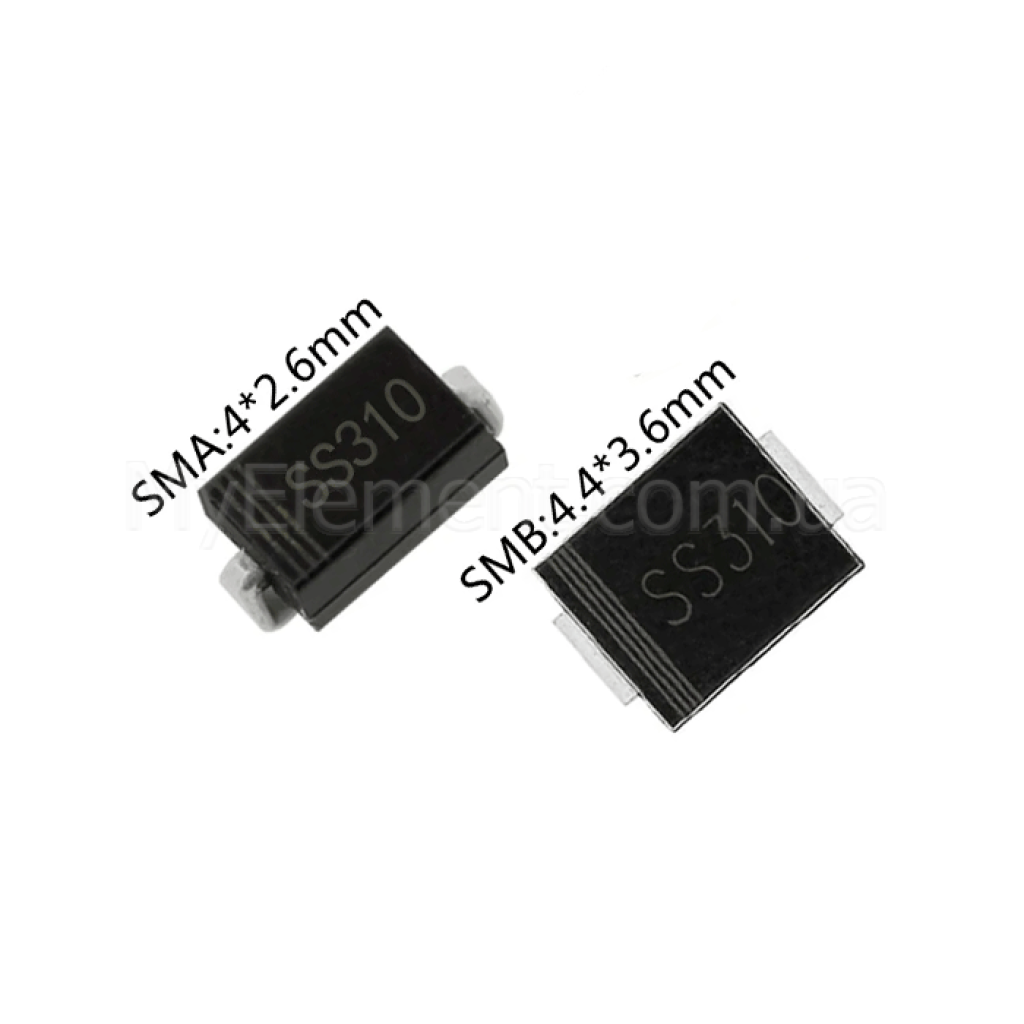

Діод Шотткі SS310 SMA (DO-214AC)

Одинарний випрямний діод Шотткі на 3 А та 100 В у корпусі SMA (DO‑214AC) з низьким падінням напруги та високою ефективністю для високочастотного випрямлення та захисту від зворотної полярності.

Основні переваги

Низьке падіння напруги

Падіння напруги до 0.85 В (макс) при 3 А, що зменшує втрати потужності та нагрів.

Високий імпульсний струм

Стійкість до короткочасних перевантажень — до 70 А (8.3 мс, JEDEC).

Швидкодія Шотткі

Біполярного відновлення немає, мінімальні втрати при комутації у перетворювачах живлення.

Компактний SMD-корпус

JEDEC DO‑214AC (SMA) з маркуванням катода смугою; зручний для автоматичного монтажу.

Ключові характеристики

Виробник:	SLKOR (Shenzhen Slkor Micro Semicon Co., Ltd.)
Маркування:	SS310
Корпус:	SMA (DO‑214AC)
Макс. повторювана зворотна напруга VRRM:	100 В
Макс. змінна напруга VRMS:	70 В
Макс. блокувальна напруга VDC:	100 В
Середній випрямлений струм IF(AV):	3.0 А (див. криву дерейтингу)
Піковий імпульсний струм IFSM (8.3 мс):	70 А
Падіння напруги VF (макс) @ IF=3 А, 25°C:	0.85 В
Падіння напруги VF (макс) @ IF=3 А, 100°C:	0.70 В
Зворотний струм IR (макс) @ VR=100 В, TA=25°C:	0.5 мА
Зворотний струм IR (макс) @ VR=100 В, TA=125°C:	10 мА
Тепловий опір RθJA:	55 °C/Вт (плата з мідними майданчиками 16×16 мм)
Тепловий опір RθJL:	17 °C/Вт
Діапазон температур переходу TJ:	−55…+150 °C
Діапазон температур зберігання Tstg:	−55…+150 °C

Детальні технічні параметри

Конструкція: epitaxial; провідники з чистого олова; полярність позначена смугою катода.
Рекомендації монтажу: 16 мм стрічка за EIA RS‑481; для ємнісного навантаження дерейтувати струм на 20%.
Умови нормування IF(AV): однофазна напівхвиля 60 Гц, резистивне/індуктивне навантаження, TL — згідно з графіком дерейтингу.
Габарити корпусу: JEDEC DO‑214AC (SMA); відповідність виконанню SMA/DO‑214AC.

Примітка: параметри базуються на документації SLKOR для SS310. Джерело: SLKOR Datasheet (PDF).

Основні сфери застосування

Випрямлення у джерелах живлення SMPS та DC‑DC перетворювачах.
Діод вільного ходу в індуктивних навантаженнях.
Захист від зворотної полярності у низьковольтних системах.
Випрямлення у високочастотних інверторах та зарядних пристроях.

Сумісні позначення та альтернативи

Можливі аналоги у тому ж корпусі та класі параметрів: SS310A (SMA) від інших виробників (наприклад, Yangjie, MCC, LGE). Перед заміною перевіряйте VF, IR та IFSM у їхніх даташитах.

Питання-відповіді (FAQ)

Це точно корпус SMA, а не SMC?

Так. У даташиті зазначено SMA/DO‑214AC для серії SS32…SS310, що відповідає даній моделі SS310.

Який імпульсний струм витримує діод?

До 70 А (8.3 мс, напівхвиля 60 Гц за методом JEDEC) для SS310.

Які умови для заявленого IF(AV)=3 А?

Нормування виконано для однофазної напівхвилі 60 Гц при резистивному/індуктивному навантаженні; фактичний струм залежить від тепловідведення (TL див. графік дерейтингу).

Характеристики

Основні

Максимальна напруга

100 V

Максимальний струм

3 А

Робоча температура

0°C до +125°C

Тип корпусу

SMA

Швидкість комутації

до 100 нс
