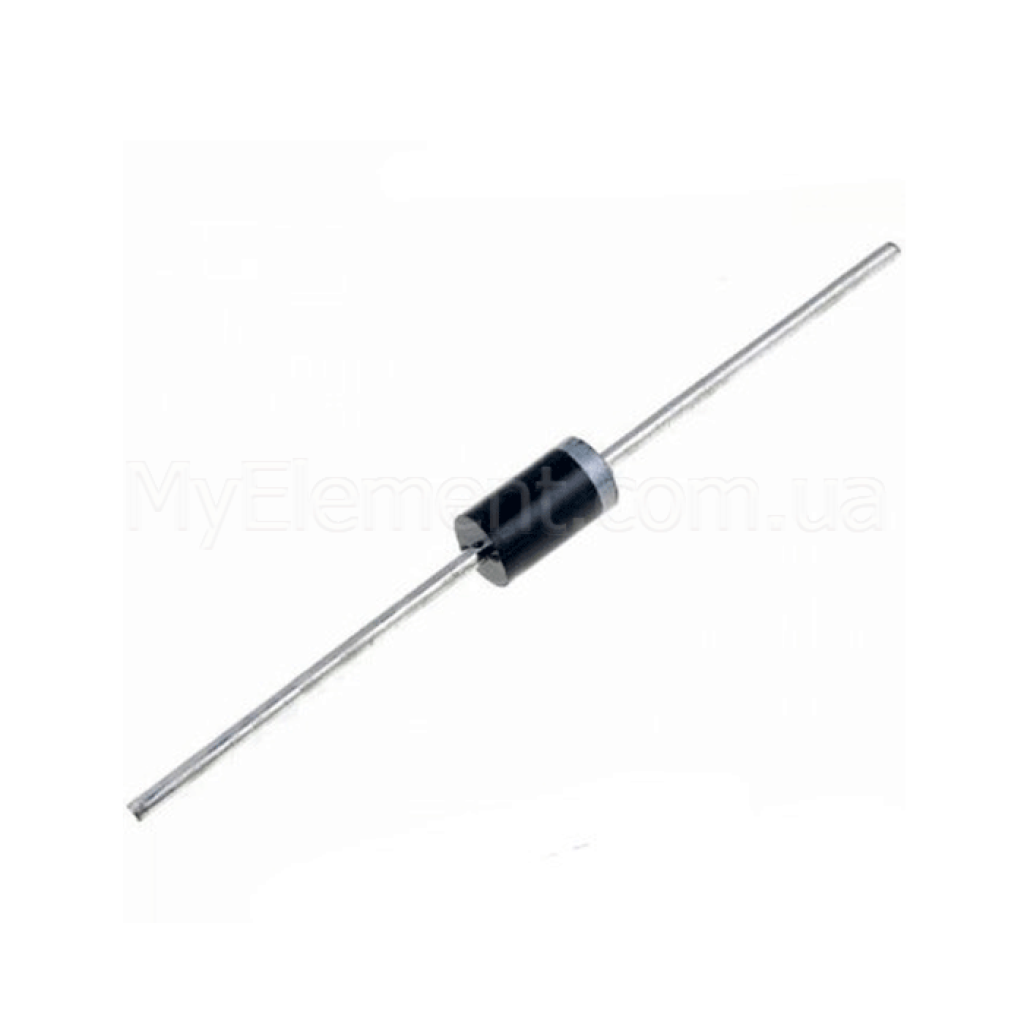

Діод FR207 корпус DO15 (2A 1000V)

Name: Діод FR207 корпус DO15 (2A 1000V)
Brand: Мій Проект
SKU: 5446
Price: 2.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5446

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5446

2.00 грн

Знайшли дешевше?

Максимальна напруга:1000 V

Максимальний струм:2 А

Робоча температура:-55°C ... +125°C

Тип корпусу:DO15

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діод FR207 корпус DO15 (2A 1000V)

Код товару: 5446

2.00 грн

Опис

Діод FR207 DO15

Швидкодіючий випрямний діод на 2 А та 1000 В із часом зворотного відновлення 500 нс — підходить для високочастотного випрямлення та імпульсних джерел живлення.

Основні переваги

Швидке відновлення

Час зворотного відновлення 500 нс зменшує втрати на перемиканні у ШІМ‑системах.

Висока імпульсна витривалість

Піковий струм кидка до 60 А (8.3 мс, півперіод синуса) витримує пускові навантаження.

Низькі втрати

Пряме падіння напруги близько 1.3 В при IF=2 А (25°C) підвищує ефективність.

Малі витоки

Зворотний струм до 5 мкА (25°C) і до 100 мкА (100°C) при VR=1000 В.

Ключові характеристики

Тип:	Швидкодіючий випрямний діод (Fast Recovery)
Корпус:	DO15, осьовий
Максимальна зворотна напруга VRRM:	1000 В
Середній випрямлений струм IF(AV):	2 А (TA=55°C)
Піковий струм кидка IFSM:	60 А (8.3 мс, півперіод синуса)
Пряме падіння напруги VF:	1.3 В при IF=2.0 А, 25°C
Час зворотного відновлення trr:	500 нс (IF=0.5 А, IR=1.0 А, Irr=0.25 А)
Зворотний струм IR:	≤ 5 мкА (25°C) / ≤ 100 мкА (100°C) при VR=1000 В
Ємність переходу CJ (типова):	40 пФ (1 МГц, VR=4 В)
Діапазон температур переходу TJ:	−55°C … +150°C
Полярність:	Катод позначено смугою

Детальні технічні параметри

Номінал FR207 у серії FR201–FR207: VRRM=1000 В, IF(AV)=2 А (TA=55°C).
Умови вимірювання trr: IF=0.5 А, IR=1.0 А, Irr=0.25 А.
IFSM: 60 А для напівперіоду 8.3 мс (синусоїда, одноразовий імпульс).
Типова ємність переходу: 40 пФ при 1 МГц, VR=4 В.
Зворотний струм: 5 мкА при 25°C; 100 мкА при 100°C (при VR=1000 В).
Пряме падіння напруги: близько 1.3 В при IF=2.0 А, 25°C.
Монтаж: осьовий, довільне положення; катод марковано смугою.

Примітка: параметри базуються на документації Rectron для FR207. Джерело: Rectron Datasheet (PDF).

Основні сфери застосування

Вторинне випрямлення у комутаційних (SMPS) блоках живлення.
Діод вільного ходу для індуктивних навантажень (дроселі, реле, двигуни).
Снуберні та демпферні кола для обмеження перенапруг.
DC/DC перетворювачі та інвертори малої/середньої потужності.
Захист від зворотної полярності та зворотної напруги.

Сумісні позначення та альтернативи

FR207 є галузевим стандартом у корпусі DO15. Поширені аналоги: Taiwan Semiconductor FR207G, Rectron FR207, EIC FR207, MCC FR207. Під час заміни звіряйте VRRM, IF(AV), trr та IFSM за відповідними даташитами.

Питання-відповіді (FAQ)

Який час зворотного відновлення у FR207?

500 нс за умов IF=0.5 А, IR=1.0 А, Irr=0.25 А.

Яке падіння напруги у прямому напрямку?

Близько 1.3 В при IF=2.0 А і температурі 25°C.

Як визначити полярність під час монтажу?

Катод марковано контрастною смугою на корпусі; монтажне положення довільне.
