28BYJ-48 12V 4-фазний кроковий двигун

Країна-виробник: Китай Код товару: 1186

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 1186

88.00 грн

Знайшли дешевше?

-Робоча напруга-:12 В

-Опір-:200 Ом ±7%

-Сила звуку-:< 40дБ

-Обертаючий момент-:> 34.3 mN.m

-Передавальне співвідношення-:1 : 64

-Кількість фаз-:4

-Розміри-:28 х 21 мм

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

28BYJ-48 12V 4-фазний кроковий двигун

Код товару: 1186

88.00 грн

Опис

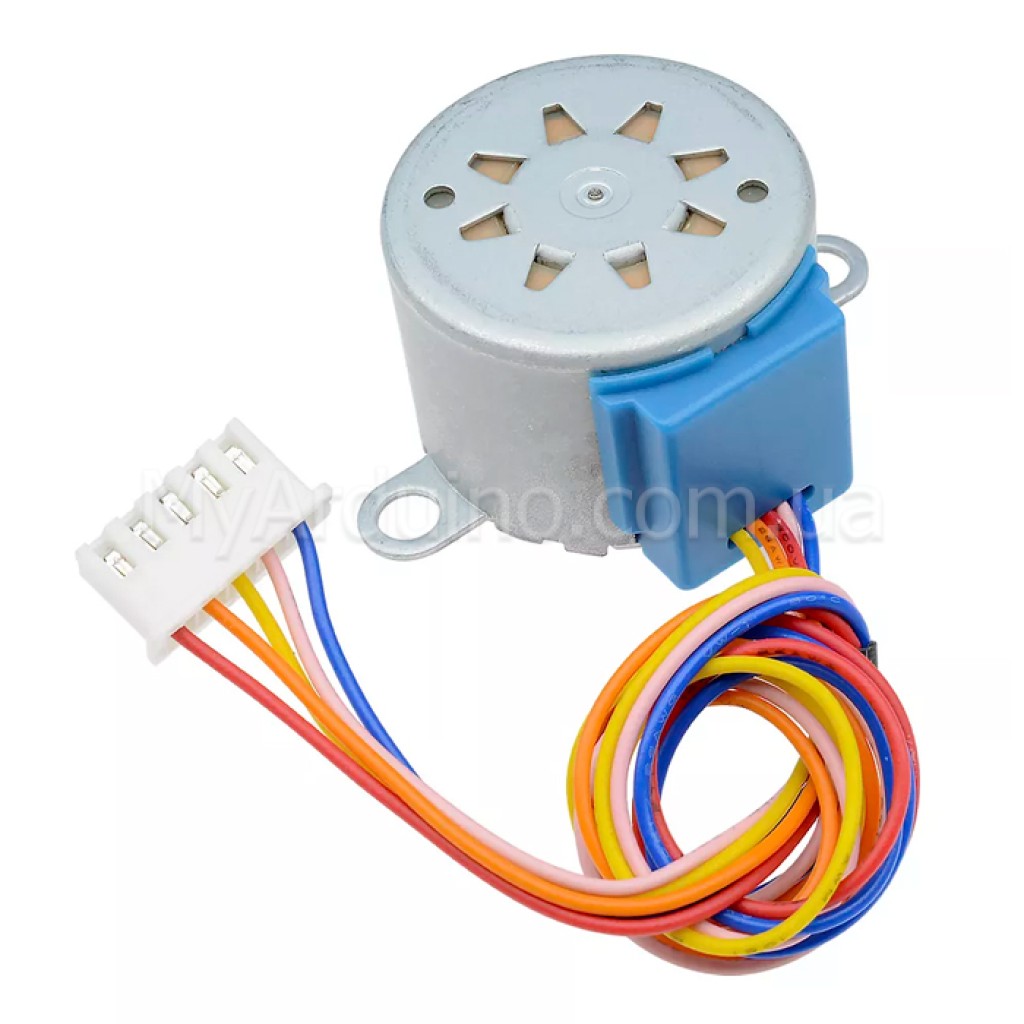

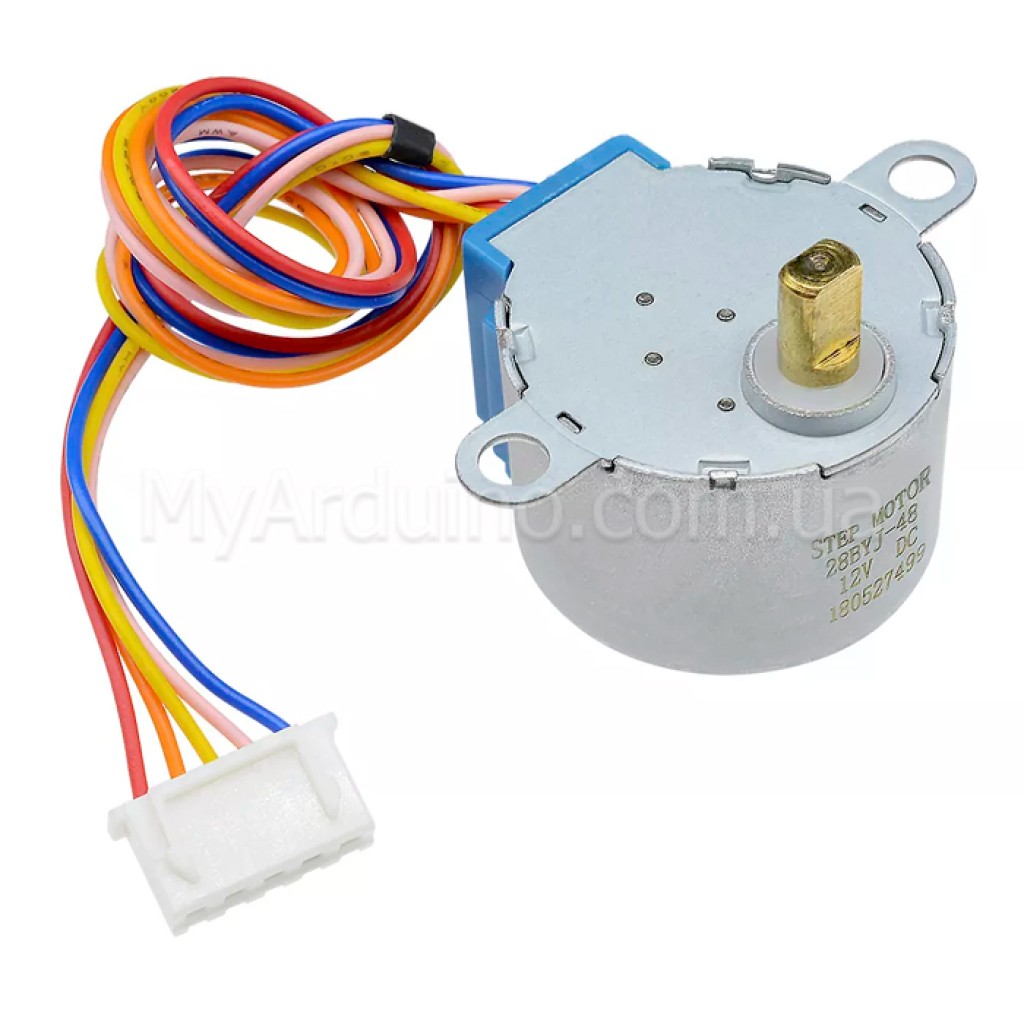

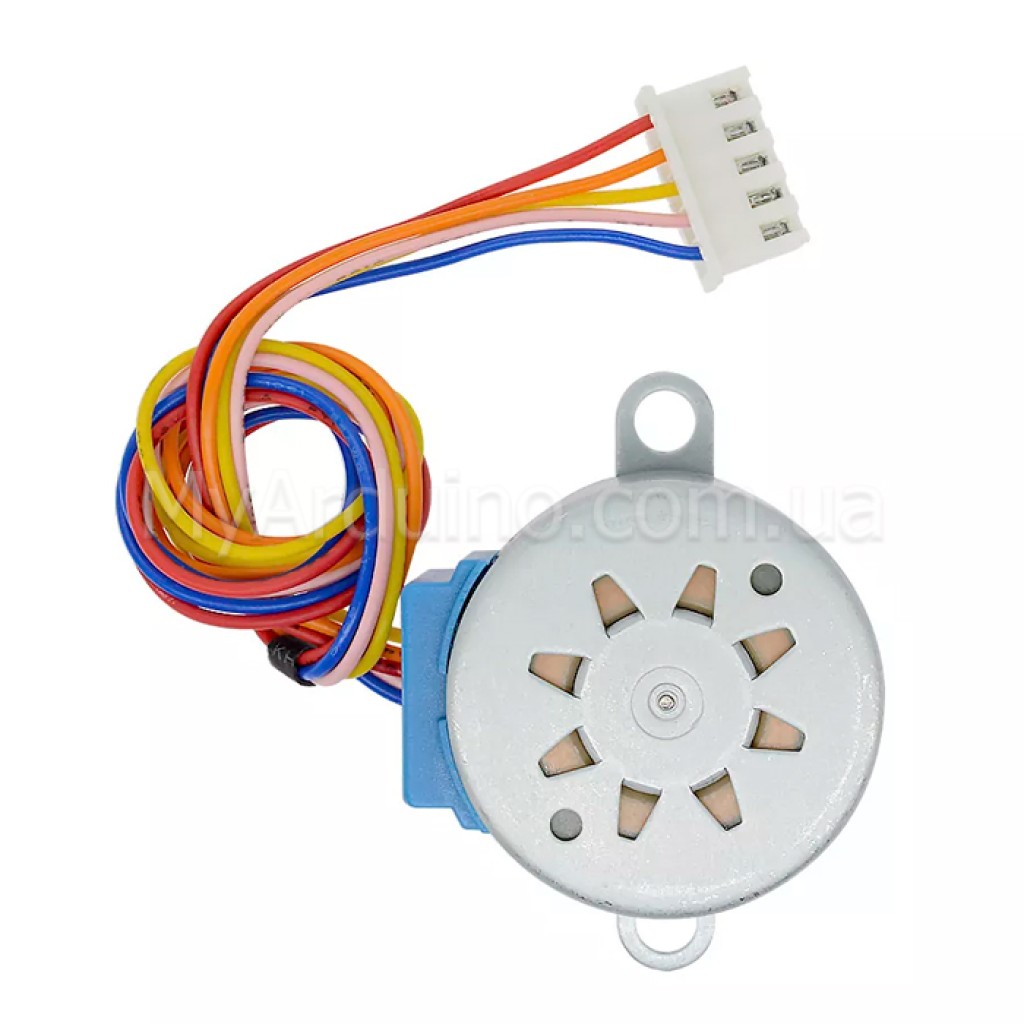

⚙️ Кроковий двигун 28BYJ-48 12V

4-фазний уніполярний двигун з редуктором 1/64 та високою точністю позиціонування

Загальний опис

Кроковий двигун 28BYJ-48 12V – це надійний уніполярний електродвигун з вбудованим редуктором, який перетворює цифрові імпульси в точні механічні кутові переміщення. Двигун оснащений чотирма обмотками та вісьма магнітами, що забезпечує високу точність позиціонування без потреби у зворотному зв'язку. 12-вольтна версія пропонує підвищений крутний момент порівняно з 5V моделлю, що робить її ідеальним рішенням для проєктів з більшим навантаженням. Коефіцієнт редукції 1/64 дозволяє досягати надзвичайно точного позиціонування з можливістю виконання до 4096 кроків за повний оберт у напівкроковому режимі.

✅ Технічні переваги:

• Високий крутний момент 12V – підвищена потужність порівняно з 5V версією забезпечує надійну роботу з більшими навантаженнями та в складних механічних системах
• Надвисока точність позиціонування – редуктор 1/64 та можливість роботи в напівкроковому режимі забезпечують точність 11.32 кроку на градус, що ідеально для прецизійних застосувань
• Вбудований редуктор – інтегрована система редукції виключає потребу в додатковому обладнанні та забезпечує компактність конструкції при збереженні високого крутного моменту
• Простота підключення через драйвер – сумісність з Arduino та іншими мікроконтролерами через зовнішній драйвер ULN2003 (продається окремо), який забезпечує захист від перевантажень та світлодіодну індикацію фаз
• Два режими роботи – підтримка повнокрокового (2048 кроків/оберт) та напівкрокового (4096 кроків/оберт) режимів для різних рівнів точності та плавності руху
• Відсутність зворотного зв'язку – можливість точного позиціонування без енкодерів або інших датчиків положення, що спрощує конструкцію та знижує вартість системи

🔧 Ідеальне рішення для:

Робототехніка та автоматизація

3D принтери та ЧПК машини

Камери спостереження PTZ

Автоматичні двері та шлюзи

Годинникові механізми

Позиціонування антен

Навчальні проєкти Arduino

Прецизійні вимірювальні прилади

💡 Широкі можливості застосування:

Проєкти робототехніки – ідеально підходить для створення роботизованих рук, поворотних платформ та систем точного позиціонування. Високий крутний момент 12V версії дозволяє переміщувати важчі об'єкти, а точність позиціонування забезпечує плавні та контрольовані рухи роботів у складних маніпуляціях.
Системи автоматизації будинку – використовується для керування шторами, жалюзі, автоматичними дверцятами та вентиляційними системами. Можливість програмування точних кутів повороту дозволяє створювати гнучкі системи з різними режимами роботи та таймерами.
Наукові та вимірювальні прилади – застосовується в лабораторному обладнанні для точного позиціонування зразків, обертання оптичних елементів та керування механічними компонентами аналітичних приладів. Стабільність роботи та відсутність вібрацій критично важливі для точних вимірювань.
Освітні та навчальні проєкти – чудовий вибір для вивчення основ електроніки, програмування мікроконтролерів та принципів роботи крокових двигунів. Простота підключення до Arduino та наявність готових бібліотек роблять його ідеальним для початківців та студентів технічних спеціальностей.
Прототипування та DIY проєкти – завдяки доступності, надійності та простоті використання широко застосовується maker-ами та інженерами для створення прототипів механічних систем. Можливість точного керування швидкістю та позицією робить його універсальним рішенням для різноманітних творчих проєктів.

📦 Детальні технічні характеристики:

Модель: 28BYJ-48-12V
Номінальна напруга: 12 В постійного струму
Тип двигуна: Уніполярний кроковий з постійними магнітами
Кількість фаз: 4
Коефіцієнт редукції: 1/64 (64:1)
Опір обмоток: 200 Ом ±7%
Кут кроку (без редуктора): 5.625°
Кроків за оберт:
- Повнокроковий режим: 2048 кроків
- Напівкроковий режим: 4096 кроків (фактично 4075.77)
Точність позиціонування: 11.32 кроку на градус (напівкроковий режим)
Максимальна швидкість: До 15 об/хв (рекомендовано 12 об/хв)
Споживання струму: До 300 мА
Робочий діапазон температур: -10°C до +50°C
Розміри двигуна: 28 мм діаметр × 21 мм висота
Вага: Приблизно 30 грам
Матеріал корпусу: Пластик з металевими внутрішніми компонентами

⚠️ Важливі аспекти використання:

Правильне живлення – обов'язково використовуйте 12V джерело живлення для цієї версії двигуна. При підключенні до Arduino використовуйте пін VIN замість 5V для забезпечення стабільного живлення через драйвер. Неправильна напруга може призвести до перегріву або недостатнього крутного моменту.
Обов'язкове використання зовнішнього драйвера ULN2003 – ніколи не підключайте двигун безпосередньо до Arduino, оскільки струм споживання до 300 мА може пошкодити мікроконтролер. Необхідно придбати окремо драйвер ULN2003, який забезпечує необхідну ізоляцію та підсилення сигналу, а також має вбудовані світлодіоди для діагностики.
Програмна реалізація – для оптимальної роботи рекомендується використовувати бібліотеку CustomStepper.h замість стандартної Stepper.h, оскільки вона оптимізована для цієї моделі та підтримує напівкроковий режим. Обов'язково викликайте метод stepper.run() у головному циклі програми для коректної обробки кроків.
Тепловий режим та вентиляція – при тривалій роботі двигун може нагріватися, особливо під навантаженням. Забезпечте достатню вентиляцію та уникайте блокування вала на тривалий час. 12V версія краще справляється з нагрівом порівняно з 5V моделлю при роботі на підвищеній напрузі.
Механічне навантаження та швидкість – не перевищуйте рекомендовану швидкість 12 об/хв для забезпечення стабільної роботи. При збільшенні навантаження зменшуйте швидкість для запобігання пропуску кроків. Використовуйте плавне прискорення та уповільнення для мінімізації вібрацій та покращення точності позиціонування.

Кроковий двигун 28BYJ-48 12V – це надійне та доступне рішення для ваших проєктів автоматизації та робототехніки. Високий крутний момент, надзвичайна точність позиціонування та можливість роботи з популярними мікроконтролерами роблять його ідеальним вибором як для професійних розробок, так і для навчальних цілей. Для роботи потребує окремого драйвера ULN2003.

ЗАМОВТЕ ЗАРАЗ

#КроковийДвигун #28BYJ48 #Arduino #ULN2003 #Робототехніка #Автоматизація

Характеристики

-Основні-

-Робоча напруга-

12 В

-Опір-

200 Ом ±7%

-Сила звуку-

< 40дБ

-Обертаючий момент-

> 34.3 mN.m

-Передавальне співвідношення-

1 : 64

-Кількість фаз-

-Додаткові-

-Розміри-

28 х 21 мм
