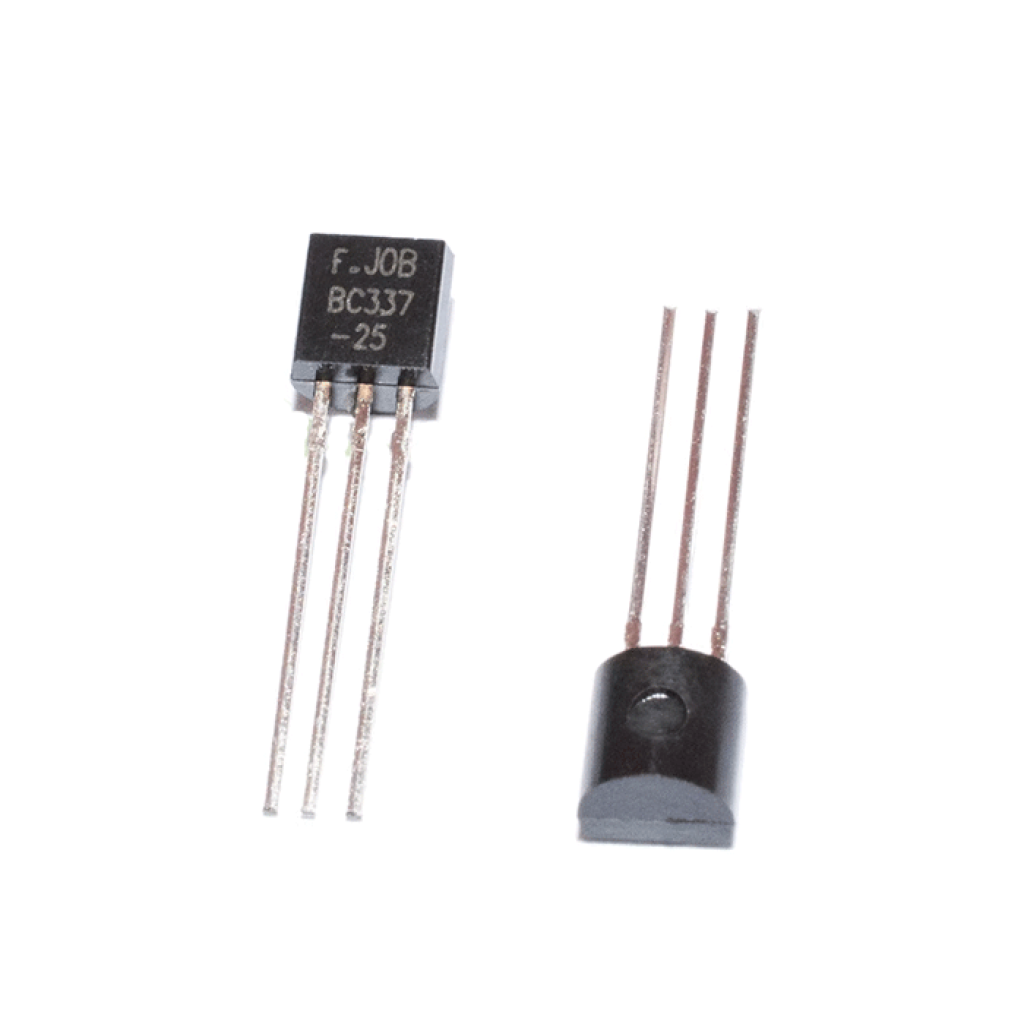

Транзистор NPN биполярный BC337 (45V 0.8A 625mW) корпус TO-92

Страна-производитель: Китай Код товара: 5551

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Транзистор NPN биполярный BC337 (45V 0.8A 625mW) корпус TO-92

Есть в наличии

Код товара: 5551

2.00 грн

Нашли дешевле?

Максимальное напряжение:45 В

Максимальный ток:0.8 А

Полярность:NPN

Тип корпуса:TO-92

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор NPN биполярный BC337 (45V 0.8A 625mW) корпус TO-92

Код товара: 5551

2.00 грн

Описание

Транзистор NPN BC337 TO-92

BC337 — маломощный NPN‑транзистор общего назначения для усиления и коммутации сигналов в цепях низкой и средней мощности.

Основные преимущества

Высокий допустимый ток

Непрерывный ток коллектора до 800 мА — подходит для нагрузок низкой/средней мощности.

Надежные предельные напряжения

VCEO 45 В, VCBO 50 В, VEBO 5 В — комфортный запас для большинства низковольтных применений.

Хорошо управляемое насыщение

VCE(sat) до 0.7 В при IC=500 мА, IB=50 мА — предсказуемая работа в ключевом режиме.

Варианты по усилению

Классификации BC337 / BC337-25 / BC337-40 с нормированным hFE (мин.): 100 / 160 / 250 при IC=100 мА, VCE=1 В.

Ключевые характеристики

Тип:	NPN биполярный транзистор
Корпус:	TO-92
VCEO (макс.):	45 В
VCBO (макс.):	50 В
VEBO (макс.):	5 В
IC (непрерывный):	800 мА
Ptot @ TA=25°C:	625 мВт
Дерейтинг мощности:	5 мВт/°C (свыше 25°C)
Диапазон температур кристалла:	−55…+150 °C
RθJA / RθJC:	200 °C/Вт / 83.3 °C/Вт
VCE(sat) (макс.):	0.7 В (IC=500 мА, IB=50 мА)
VBE(on) (макс.):	1.2 В (IC=300 мА, VCE=1 В)
fT (тип.):	210 МГц (IC=10 мА, VCE=5 В)
hFE (мин., при IC=100 мА, VCE=1 В):	BC337: 100; BC337-25: 160; BC337-40: 250
hFE (макс., при IC=100 мА, VCE=1 В):	BC337: 630; BC337-25: 400; BC337-40: 630
Cob (тип.):	15 пФ (VCB=10 В, f=1 МГц)
Распайка выводов TO-92:	1 — Коллектор; 2 — База; 3 — Эмиттер
Экология:	Pb-Free (без свинца)

Детальные технические параметры

Напряжение пробоя C–E: V(BR)CEO ≥ 45 В (IC=10 мА, IB=0); V(BR)CES ≥ 50 В (IC=0.1 мА, VBE=0).
Токи утечки (макс.): ICBO ≤ 100 нА (VCB=30 В), ICES ≤ 100 нА (VCE=45 В), IEBO ≤ 100 нА (VEB=4 В).
Коэффициент передачи тока: группы BC337 / −25 / −40 с нормированными пределами hFE при условиях IC=100 мА, VCE=1 В.
Переходная частота fT (тип.): 210 МГц при IC=10 мА, VCE=5 В, f=100 МГц.
Насыщение коллектор‑эмиттер: VCE(sat) ≤ 0.7 В при IC=500 мА, IB=50 мА; VBE(on) ≤ 1.2 В при IC=300 мА.
Тепловые параметры: RθJA ≈ 200 °C/Вт; RθJC ≈ 83.3 °C/Вт; Ptot 625 мВт @ TA=25°C (дерейтинг 5 мВт/°C).
Корпус TO-92; маркировка на корпусе в формате “BC33x‑xx AYWW G”.

Примечание: параметры основаны на документации onsemi для BC337. Источник: onsemi Datasheet (PDF).

Основные области применения

Коммутационные узлы низкой/средней мощности.
Усилители общего назначения, драйверные каскады.
Интерфейсные каскады управления и буферизации сигналов.

Совместимые обозначения и альтернативы

Варианты этой же серии с другими группами усиления: BC337-25 и BC337-40 (см. классификацию hFE в даташите).

Вопросы-ответы (FAQ)

Чем отличаются BC337, BC337-25 и BC337-40?

Группы отличаются гарантированным hFE при IC=100 мА, VCE=1 В: минимум 100 (BC337), 160 (BC337-25) и 250 (BC337-40); верхние пределы — до 630 (или 400 для −25).

Каковы предельные значения напряжения и тока?

VCEO 45 В, VCBO 50 В, VEBO 5 В; непрерывный ток коллектора до 800 мА; допустимая рассеиваемая мощность 625 мВт (TA=25°C).

Какая распайка выводов в корпусе TO-92?

1 — Коллектор, 2 — База, 3 — Эмиттер (согласно маркировке в даташите).
