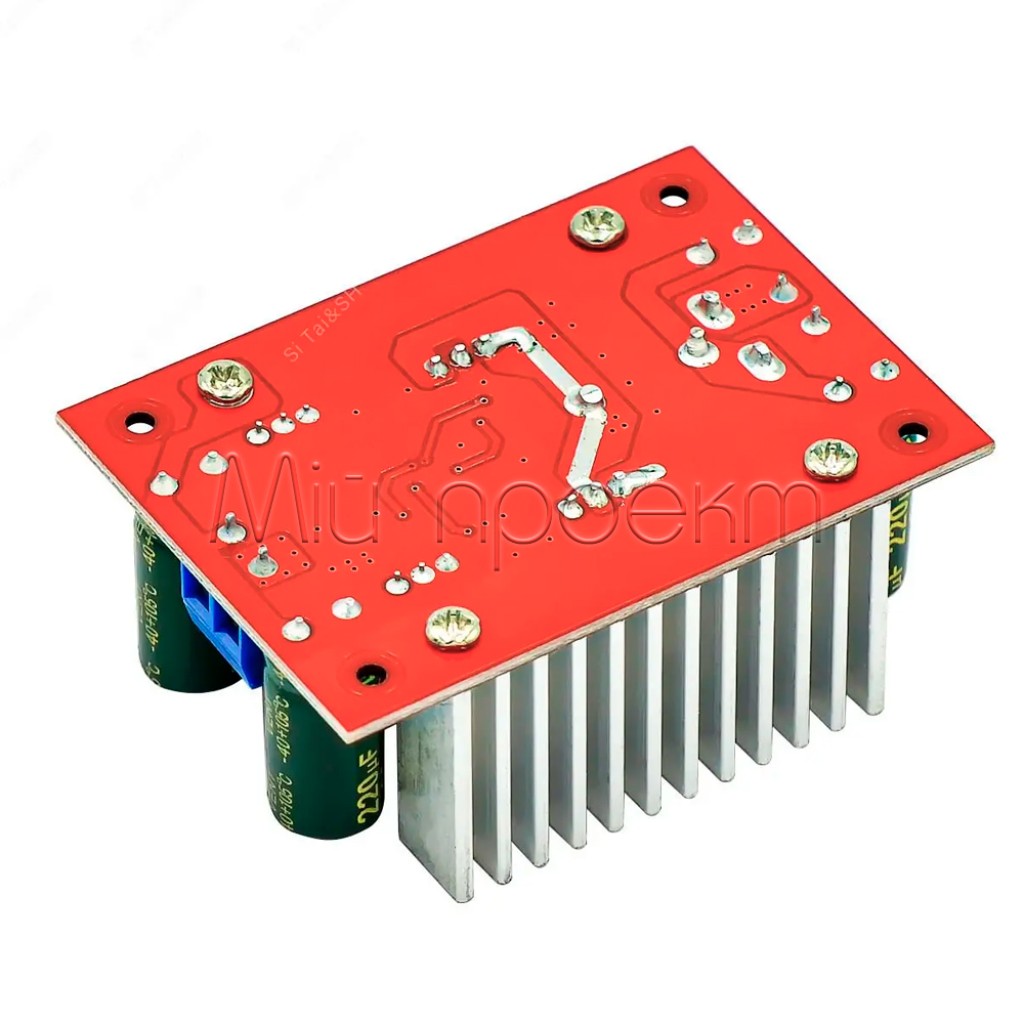

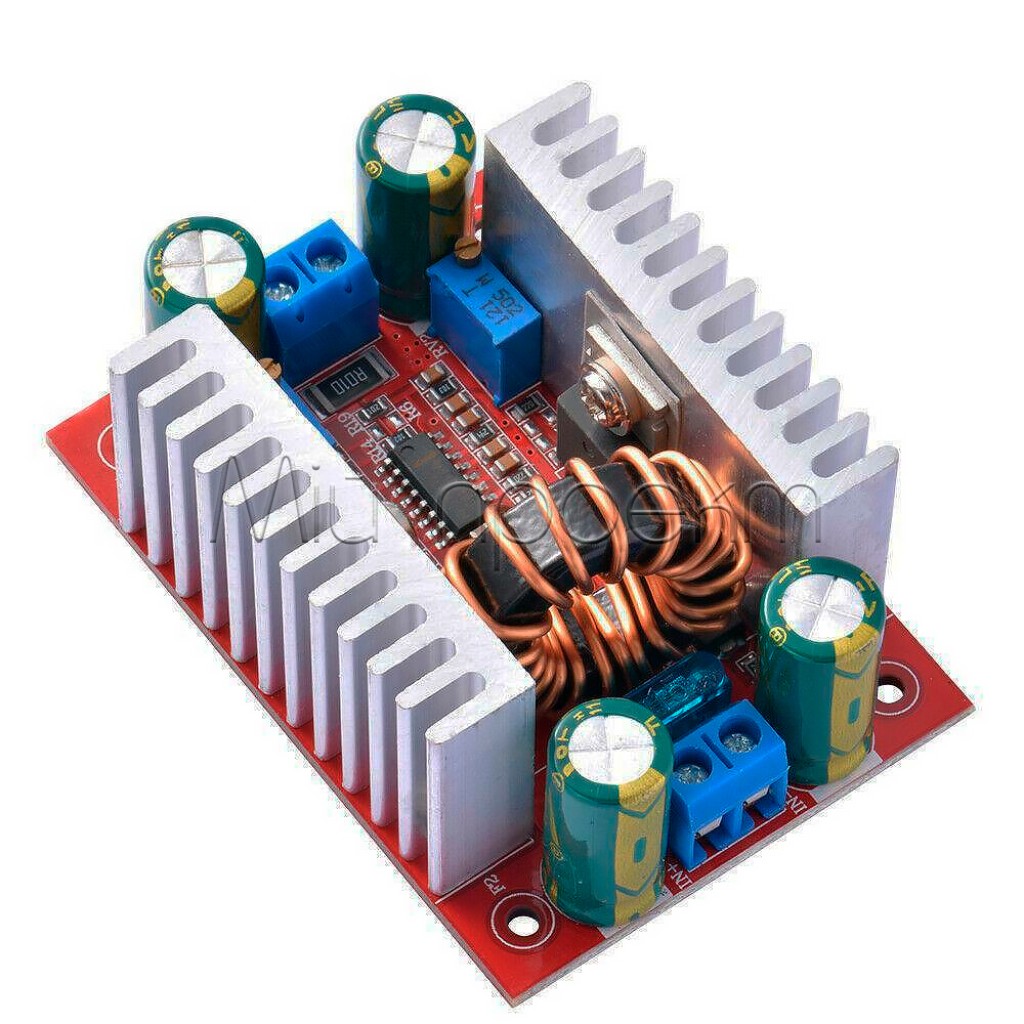

Повышающий преобразователь DC-DC на TL494 (400W)

Есть в наличии

Код товара: 1508

229.00 грн

-17%

189.00 грн

Вы экономите: 40.00 грн

Нашли дешевле?

-Входное напряжение-:8.5 - 50 В

-Выходное напряжение-:10 - 60 В (регулируемая)

-Входной ток-:15 А

-Исходящий ток-:0.2 - 12 A (регулируемый)

-Исходящая мощность-:до 400 Вт

-Рабочая частота-:150 кГц

-Эффективность-:до 96 %

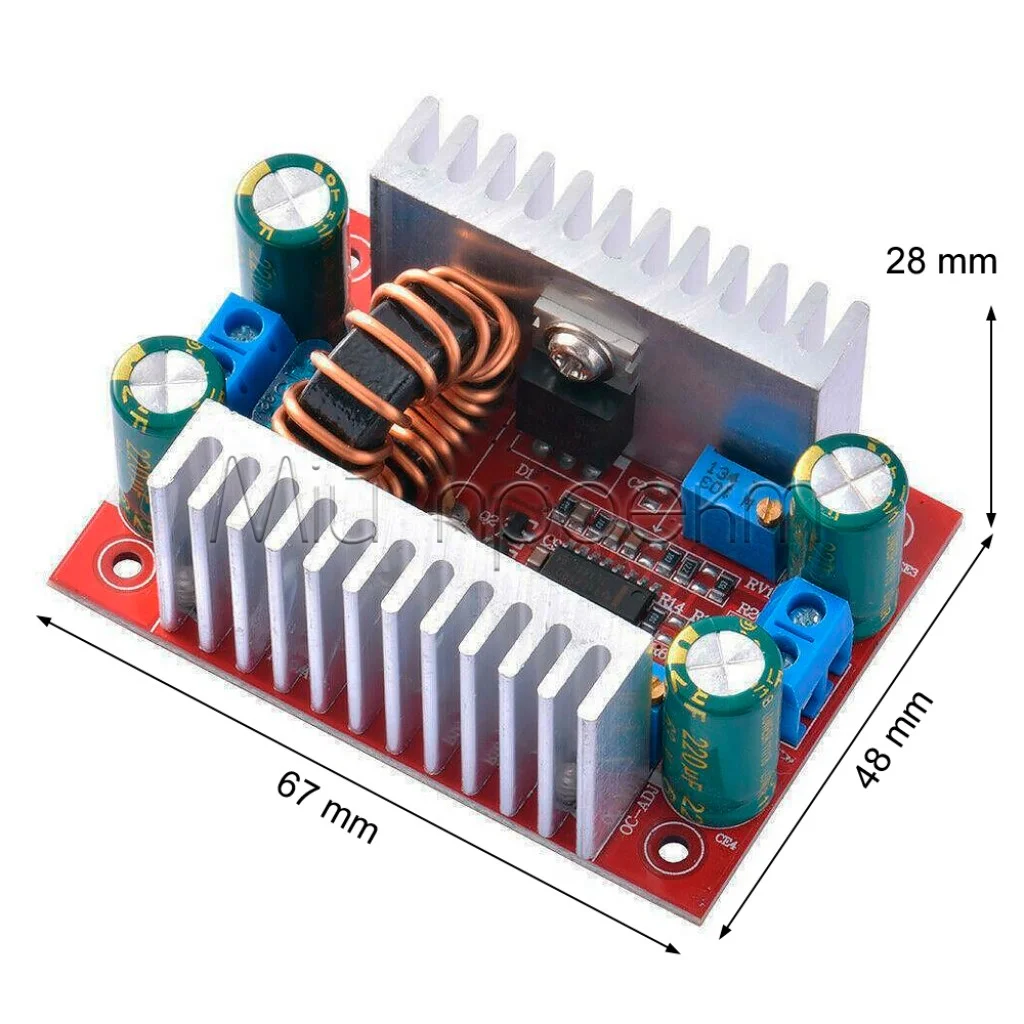

-Размеры-:67 х 48 х 28 мм

-Диапазон рабочей температуры-:- 40°C .. + 85°C

-Вес-:60 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Повышающий преобразователь DC-DC на TL494 (400W)

229.00 грн

-17%

189.00 грн

Описание

⚡ Повышающий преобразователь DC-DC на TL494 (400W)

Мощное решение для повышения напряжения с диапазоном от 5-30В до 60В

Общее описание

Повышающий преобразователь DC-DC на TL494 (400W) – это высокомощный электронный модуль, разработанный для эффективного преобразования низкого постоянного напряжения в более высокое. Базируясь на легендарном контроллере широтно-импульсной модуляции TL494 от Texas Instruments, этот преобразователь обеспечивает впечатляющую выходную мощность до 400 Вт, что позволяет удовлетворить даже самые требовательные проекты. Устройство работает по принципу boost-конвертера, используя технологию ШИМ с оптимальной частотой переключения для максимальной эффективности от 80% до 90%. Широкий диапазон входного напряжения (5-30В) и регулируемое выходное напряжение (до 60В) делают этот модуль чрезвычайно универсальным решением для различных применений: от питания мощных двигателей в робототехнике до обеспечения высокого напряжения в солнечных энергетических системах, от создания лабораторных источников питания до повышения напряжения в электротранспорте. Благодаря качественным компонентам, способным выдерживать высокие токи, включая большие индукторы и MOSFET-транзисторы, этот преобразователь обеспечивает стабильную работу даже при максимальной нагрузке, демонстрируя, что при правильном проектировании возможности TL494 могут быть значительно расширены по сравнению со стандартными применениями.

✅ Технические преимущества:

• Высокая мощность до 400 Вт – обеспечивает значительный запас энергии для питания самых требовательных электронных устройств, таких как мощные двигатели, светодиодные системы, промышленные контроллеры и другое оборудование. Это позволяет, например, получить 24В с силой тока до 16,67А или 48В с силой тока до 8,33А, что покрывает потребности большинства высоконагруженных проектов.
• Широкий диапазон входного напряжения 5-30В – чрезвычайная гибкость в выборе источника питания позволяет использовать различные источники энергии: от USB-портов и одиночных литиевых аккумуляторов (5В) до автомобильных аккумуляторов (12В), аккумуляторных батарей электроинструментов (18В) и даже солнечных панелей или аккумуляторных банков до 30В.
• Регулируемое выходное напряжение до 60В – возможность точной настройки выходного напряжения в соответствии с потребностями вашего проекта делает этот модуль универсальным решением для широкого спектра применений. Благодаря удобной регулировке через резисторы обратной связи, вы можете настроить напряжение для любого устройства в диапазоне до 60В.
• Высокая эффективность 80-90% – благодаря технологии ШИМ (широтно-импульсной модуляции) и оптимальному проектированию, преобразователь обеспечивает высокий коэффициент полезного действия, минимизируя потери энергии и уменьшая нагрев при работе. Это особенно важно для проектов с ограниченными энергоресурсами или систем, работающих от аккумуляторов.
• Профессиональная разработка на базе TL494 – использование проверенного временем и промышленным опытом контроллера TL494 от Texas Instruments гарантирует надежность, стабильность работы и доступность документации для настройки. Этот преобразователь демонстрирует, как с правильным проектированием можно значительно расширить возможности стандартного чипа до впечатляющих 400 Вт.
• Промышленные компоненты для высоких нагрузок – модуль оснащен высококачественными компонентами, включая мощные MOSFET-транзисторы, способные выдерживать токи до 50А, массивные индукторы с низким сопротивлением на десятки миллиГенри и высокотоковые диоды. Качественные фильтрующие конденсаторы обеспечивают стабильность выходного напряжения даже при резких изменениях нагрузки.

🔧 Идеальное решение для:

Робототехника и автоматика

Солнечные энергетические системы

DIY-лабораторные источники питания

Мощные LED-осветительные системы

Электротранспорт и электромобили

Системы зарядки аккумуляторов

Аудиоусилители высокой мощности

Промышленные системы управления

💡 Широкие возможности применения:

Робототехника и автоматизированные системы – используйте преобразователь для питания мощных двигателей и сервоприводов, которые требуют повышенного напряжения для оптимальной работы. Например, преобразуйте напряжение с 12В аккумулятора в 24В или 36В для повышения крутящего момента и скорости двигателей в робототехнических платформах, автоматизированных манипуляторах или промышленных системах. Дополнительная мощность позволит вашим роботам выполнять более сложные задачи, перемещать тяжелые грузы и работать с большей эффективностью.
Солнечные энергетические системы – оптимизируйте работу ваших солнечных панелей, повышая напряжение до необходимого уровня для эффективной зарядки аккумуляторов или питания инверторов. Солнечные панели часто генерируют напряжение в диапазоне 18-24В, которое можно повысить до 48В для совместимости с высоковольтными аккумуляторными системами или сетевыми инверторами. Высокая эффективность преобразователя минимизирует потери драгоценной солнечной энергии, а мощность 400Вт позволит обслуживать достаточно большие солнечные установки для домашнего или коммерческого использования.
Высокомощные светодиодные системы освещения – создавайте яркие и энергоэффективные осветительные системы, питая светодиодные панели, прожекторы или ленты, работающие от повышенного напряжения. Например, повысив напряжение с 12В до 36-48В, вы можете последовательно соединить больше светодиодов, упростить систему проводки и уменьшить потери на сопротивлении проводников. Это особенно полезно для архитектурного освещения, сценических инсталляций, выставочных стендов или коммерческих помещений, где требуется большое количество светодиодов, распределенных на значительной площади.
DIY лабораторные источники питания – создайте собственный профессиональный регулируемый источник питания для тестирования и разработки электронных устройств, используя доступный блок питания или аккумулятор как первичный источник энергии. Повысьте выходное напряжение до необходимого уровня (например, с 12В до 24В, 36В или 48В) для питания и тестирования различных устройств без необходимости приобретения дорогого лабораторного оборудования. Благодаря регулируемому выходному напряжению вы сможете точно настроить параметры под каждый конкретный проект.
Электротранспорт и электромобили – совершенствуйте свои проекты электротранспорта, оптимизируя напряжение аккумуляторной системы для более эффективной работы контроллеров и двигателей. Повысьте напряжение с 24В до 48В или с 36В до 60В для увеличения мощности, скорости и запаса хода вашего электроскутера, электровелосипеда или самодельного электромобиля. Высокая мощность преобразователя (400Вт) обеспечит достаточный запас энергии для малых и средних транспортных средств, а эффективность 80-90% гарантирует минимальные потери энергии аккумулятора.
Аудиоаппаратура высокой мощности – обеспечьте стабильное питание для мощных аудиоусилителей, требующих повышенного напряжения для достижения максимальной мощности и качества звучания. Преобразуйте стандартное напряжение аккумулятора 12В в ±30В или ±48В для питания высококачественных аудиоусилителей класса AB или D. Мощность 400Вт позволит удовлетворить потребности даже самых требовательных аудиосистем, обеспечивая чистый и мощный звук без искажений, вызванных нестабильным питанием.

📦 Детальные технические характеристики:

Тип преобразователя: Повышающий (boost converter)
Управляющий чип: TL494 от Texas Instruments
Диапазон входного напряжения: 5-30В DC
Диапазон выходного напряжения: Регулируемое, от 5В до 60В DC
Максимальная выходная мощность: 400Вт
Примеры выходных параметров:
- 24В при 16,67А
- 36В при 11,11А
- 48В при 8,33А
- 60В при 6,67А
Эффективность преобразования: 80-90% (в зависимости от нагрузки и разницы напряжений)
Частота ШИМ: Примерно 40-100 кГц (оптимизирована для максимальной эффективности)
Силовые компоненты:
- Высокотоковые MOSFET-транзисторы с низким сопротивлением (Rds)
- Мощные индукторы с высокой индуктивностью
- Быстрые диоды Шоттки для минимизации потерь
- Высококачественные фильтрующие конденсаторы большой емкости
Метод регулирования: Настройка через резисторы обратной связи
Защита:
- Защита от перенагрузки
- Защита от перегрева
- Защита от короткого замыкания (в зависимости от версии)
Приблизительные размеры модуля: 100×100×30 мм
Приблизительный вес: 200-300 г
Рабочая температура: -10°C до +60°C (рекомендуется использование с радиатором при высокой нагрузке)
Тип подключения: Винтовые терминалы или монтажные отверстия для пайки крупных проводников

⚠️ Важные аспекты использования:

Эффективное охлаждение – при работе на высокой мощности (особенно свыше 200Вт) преобразователь требует надлежащего охлаждения. Рекомендуется установить дополнительный радиатор на силовые компоненты (MOSFET-транзисторы, диоды) и обеспечить хорошую вентиляцию. Для критических применений или при работе в закрытых пространствах стоит добавить активное охлаждение (вентилятор). Недостаточное охлаждение может привести к срабатыванию тепловой защиты, снижению эффективности или, в худших случаях, выходу из строя компонентов.
Правильное соотношение входного и выходного напряжения – помните, что для стабильной работы входное напряжение должно быть достаточным для достижения желаемого выходного с учетом потерь. Чем больше разница между входным и выходным напряжением, тем больший ток будет потребляться на входе и тем меньше будет эффективность. Например, для получения 48В рекомендуется иметь входное напряжение не менее 12В, а лучше 24В. При расчете учитывайте, что входной ток будет пропорционально больше выходного в соответствии с соотношением напряжений и эффективностью.
Использование проводов соответствующего сечения – для работы с высокими токами необходимо использовать провода достаточного сечения, чтобы избежать перегрева и падения напряжения. Для токов свыше 10А рекомендуются провода не тоньше 4-6 мм² (10-8 AWG), а для токов свыше 20А – не менее 10 мм² (6 AWG). Особое внимание уделите соединениям: используйте качественные терминалы, обжимные наконечники или пайку с достаточным количеством припоя. Помните, что плохие соединения являются основной причиной потерь, нагрева и сбоев в высокотоковых системах.
Защита от короткого замыкания – хотя преобразователь может иметь встроенную защиту, рекомендуется дополнительно установить предохранители соответствующего номинала как на входе, так и на выходе модуля. Это особенно важно для высокомощных применений, где короткие замыкания могут вызвать серьезные повреждения или даже стать причиной пожара. Используйте быстродействующие автомобильные предохранители или автоматические выключатели, рассчитанные на максимальный ток вашей системы с 20% запасом.

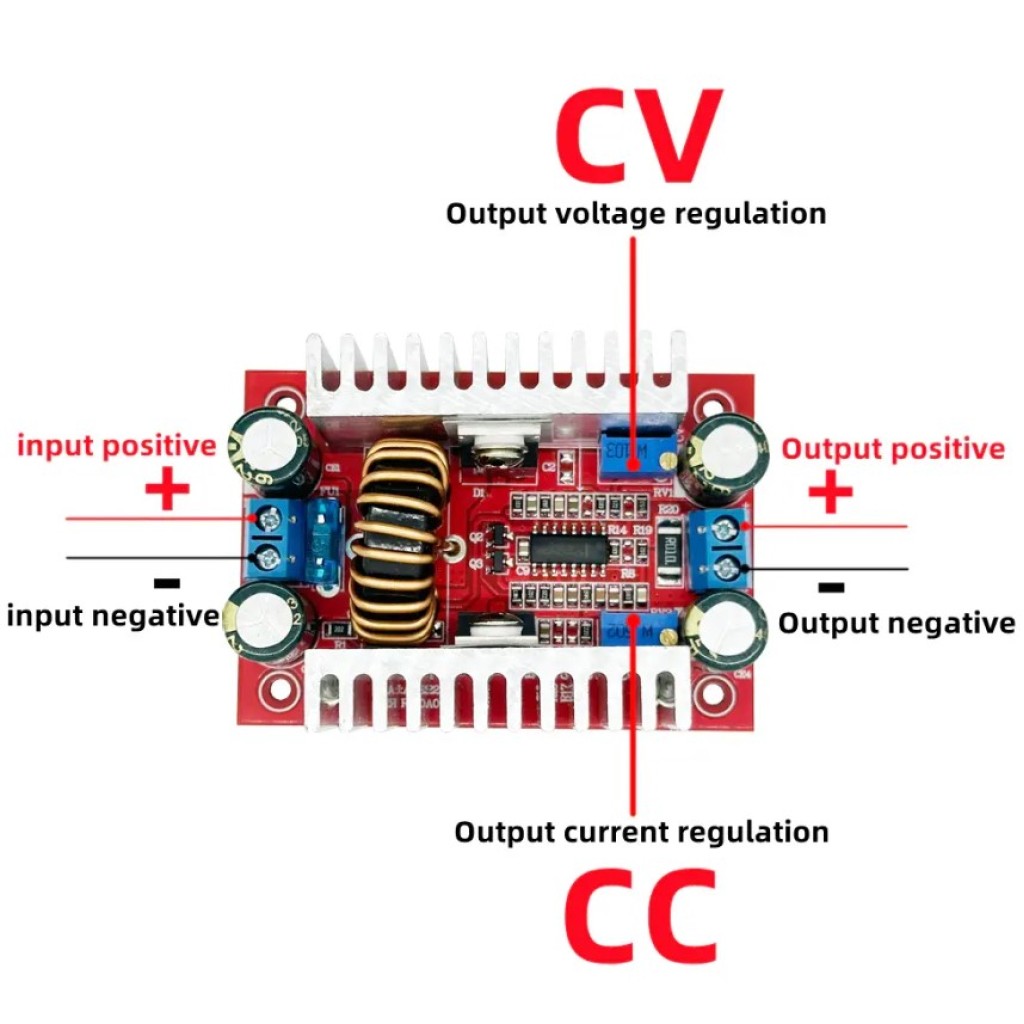

Правильная настройка выходного напряжения – перед подключением нагрузки проверьте и настройте выходное напряжение с помощью мультиметра. Для регулировки используйте встроенный потенциометр или замените резисторы в цепи обратной связи в соответствии с нужными значениями. Не превышайте максимально допустимое напряжение для вашей нагрузки, поскольку это может привести к ее повреждению. После настройки рекомендуется зафиксировать потенциометр каплей клея для предотвращения случайного смещения в условиях вибрации.
Разумная нагрузка – для продления срока службы преобразователя рекомендуется эксплуатировать его с 20% запасом мощности. То есть, для длительной непрерывной работы лучше не превышать 320Вт (80% от максимальных 400Вт). Также учитывайте, что при максимальной нагрузке эффективность может снижаться, что приводит к дополнительному нагреву. Если ваша система требует полной мощности 400Вт, обеспечьте дополнительное охлаждение или рассмотрите возможность использования параллельных преобразователей с распределением нагрузки.

Повышающий преобразователь DC-DC на TL494 (400W) – это профессиональное решение для ваших высокомощных проектов, требующих стабильного и эффективного преобразования напряжения. Обеспечьте свои системы надежным источником питания, который справится с самыми требовательными задачами, от робототехники до солнечных установок, от светодиодных систем до электротранспорта.

ЗАКАЗАТЬ СЕЙЧАС

#DC_DC_Преобразователь #TL494 #Повышающий_Конвертер #400Вт #Электроника_DIY #Boost_Converter

Характеристики

-Основные-

-Входное напряжение-

8.5 - 50 В

-Выходное напряжение-

10 - 60 В (регулируемая)

-Входной ток-

15 А

-Исходящий ток-

0.2 - 12 A (регулируемый)

-Исходящая мощность-

до 400 Вт

-Рабочая частота-

150 кГц

-Дополнительные-

-Эффективность-

до 96 %

-Размеры-

67 х 48 х 28 мм

-Диапазон рабочей температуры-

- 40°C .. + 85°C

-Вес-

60 г

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Міша

09 мая 2024 (20:57)

Є схема електрична принципова до цього пристрою?

Ответ:

09 мая 2024 (21:17)

нажаль немає

FAQ (частые вопросы)

?Можно ли зарядить ноутбук от автомобильной батареи с помощью повышающего преобразователя на базе TL494?

!Да, идеально подходит
?Почему мой модуль сильно нагревается на 400W? Как улучшить тепловое управление?

!Нагрев возникает из-за мощных компонентов (MOSFET, диод, индуктор). Добавьте большой радиатор или вентилятор для MOSFET и диода, используйте диод Шоттки с низким падением напряжения, проверьте индуктор на перегрев и оптимизируйте частоту переключения для снижения потерь.
?Можно ли использовать этот преобразователь для зарядки батареи? Какие предостережения?

!Да, но нужен профиль CC/CV. Настройте выходное напряжение (например, 14 В для свинцово-кислотной батареи), добавьте ограничение тока и защиту от перезаряда. Учитывайте тип батареи (литий-ионные имеют специфические требования) и избегайте перегрева.
?Как уменьшить пульсации выходного напряжения в моем 400W преобразователе?

!Увеличьте емкость выходного конденсатора (с низким ESR), используйте больший индуктор, повысьте частоту переключения (с учетом потерь), улучшите разводку платы для снижения паразитных индуктивностей и выберите диод с низким падением напряжения.
?Какая максимальная мощность у преобразователя напряжения на основе TL494?

!До 13 ампер по входу или до 400 ватт, в зависимости от того, что наступит раньше.
?Нужно ли каждый раз настраивать усилитель на основе TL494 под нужное напряжение и силу тока?

!Нет, это делается один раз
