Кратко о HX-2S-JH20 для LiFePO4

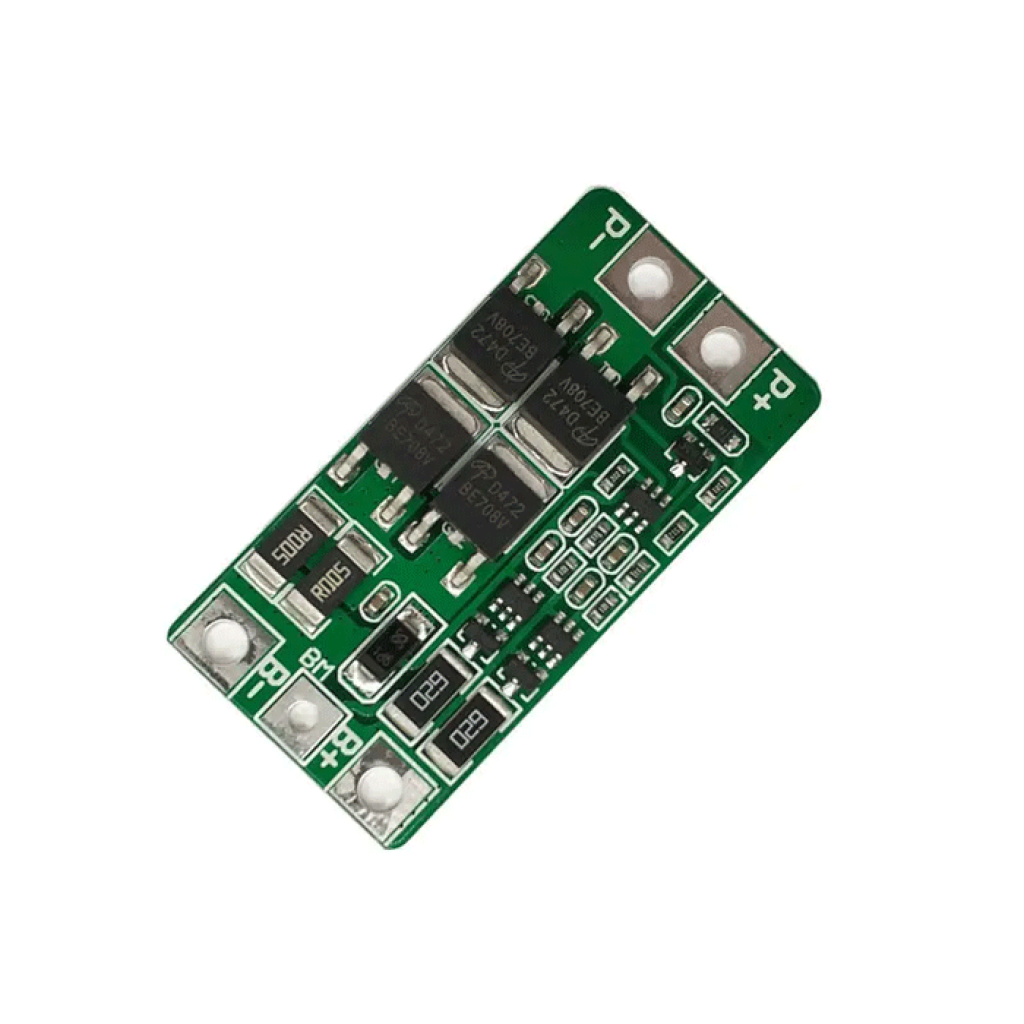

HX-2S-JH20 — плата BMS с балансировкой для батареи из двух последовательно соединённых LiFePO4-элементов. Она контролирует напряжение каждой секции во время зарядки и разрядки и отключает батарею при достижении порогов защиты.
Ключевые характеристики
- Модель
- HX-2S-JH20
- Тип аккумуляторов
- LiFePO4
- Конфигурация батареи
- 2S, два последовательно соединённых элемента
- Номинальное напряжение
- 6,4 В
- Максимальный ток
- 10 А
- Отключение заряда
- 3,65 В ± 0,05 В на элемент
- Отключение разряда
- 2,50 В ± 0,15 В на элемент
- Балансировка
- да
- Размеры платы
- 48 × 23 × 3 мм
Подробное описание и особенности
Контроль двух секций
Плата работает с батареей 2S: контролирует минус сборки, среднюю точку между элементами и плюс сборки. Если напряжение отдельного элемента достигает порога отключения заряда или разряда, BMS размыкает силовую цепь. Такой контроль защищает элементы от выхода за заданные пределы, но не заменяет правильный алгоритм зарядки.
Балансировка элементов
Балансировка помогает уменьшать разницу напряжений между двумя последовательными секциями во время зарядки. Для сборки батареи всё равно необходимы исправные LiFePO4-элементы одного типа с близкими ёмкостью, внутренним сопротивлением и начальным напряжением: BMS не восстанавливает изношенные элементы и не компенсирует значительную разницу их параметров.
Зарядка батареи
HX-2S-JH20 выполняет функции защиты и балансировки, а не преобразования произвольного входного напряжения в зарядный профиль. Зарядное устройство должно поддерживать LiFePO4 2S, ограничивать ток и не превышать допустимое напряжение элементов. Обычный источник 5 В нельзя подключать в качестве готового зарядного устройства для батареи 2S.
Работа с нагрузкой
Максимальный ток 10 А является верхним пределом платы. Допустимый продолжительный ток в готовом устройстве зависит от нагрева, вентиляции, сечения проводников, качества пайки и пускового тока нагрузки. Для продолжительной работы предусмотрите запас по току и проверьте температуру платы под фактической нагрузкой.
Подойдёт / не подойдёт
Подойдёт
- для батарей из двух последовательно соединённых LiFePO4-элементов;
- для сборок с номинальным напряжением 6,4 В;
- для портативной электроники, освещения, резервного питания и DIY-устройств, если ток нагрузки соответствует возможностям платы и аккумуляторов;
- когда необходимы контроль напряжения двух секций и балансировка.
Не подойдёт
- для Li-ion 2S с номинальным напряжением 7,4 В — для такой батареи требуется модификация HX-2S-JH20 для Li-ion;
- для LiHV, Li-pol или другой химии с отличающимися порогами напряжения;
- для батарей 1S, 3S или с другим количеством последовательных секций;
- в качестве самостоятельного зарядного устройства от USB или блока питания;
- для нагрузки с рабочим или пусковым током свыше 10 А.
Примеры применения
Батарейный блок LiFePO4 2S
Плата контролирует две последовательные секции и балансирует их во время зарядки. Перед сборкой элементы необходимо подобрать по типу, состоянию и начальному напряжению.
Автономное освещение
HX-2S-JH20 можно установить в фонарь или светильник, рассчитанный на питание от LiFePO4 2S, если весь рабочий диапазон батареи совместим с драйвером нагрузки.
Резервное питание маломощной электроники
BMS подходит для батарейного узла резервного питания контроллера, маршрутизатора или другого устройства при условии совместимого напряжения и достаточного запаса по току.
Подключение
Подготовьте совместимые элементы
Используйте два LiFePO4-элемента с близкими параметрами и начальным напряжением. Не смешивайте элементы с разным химическим составом, типоразмером или заметно различающейся степенью износа.
Сверьте контакты на плате

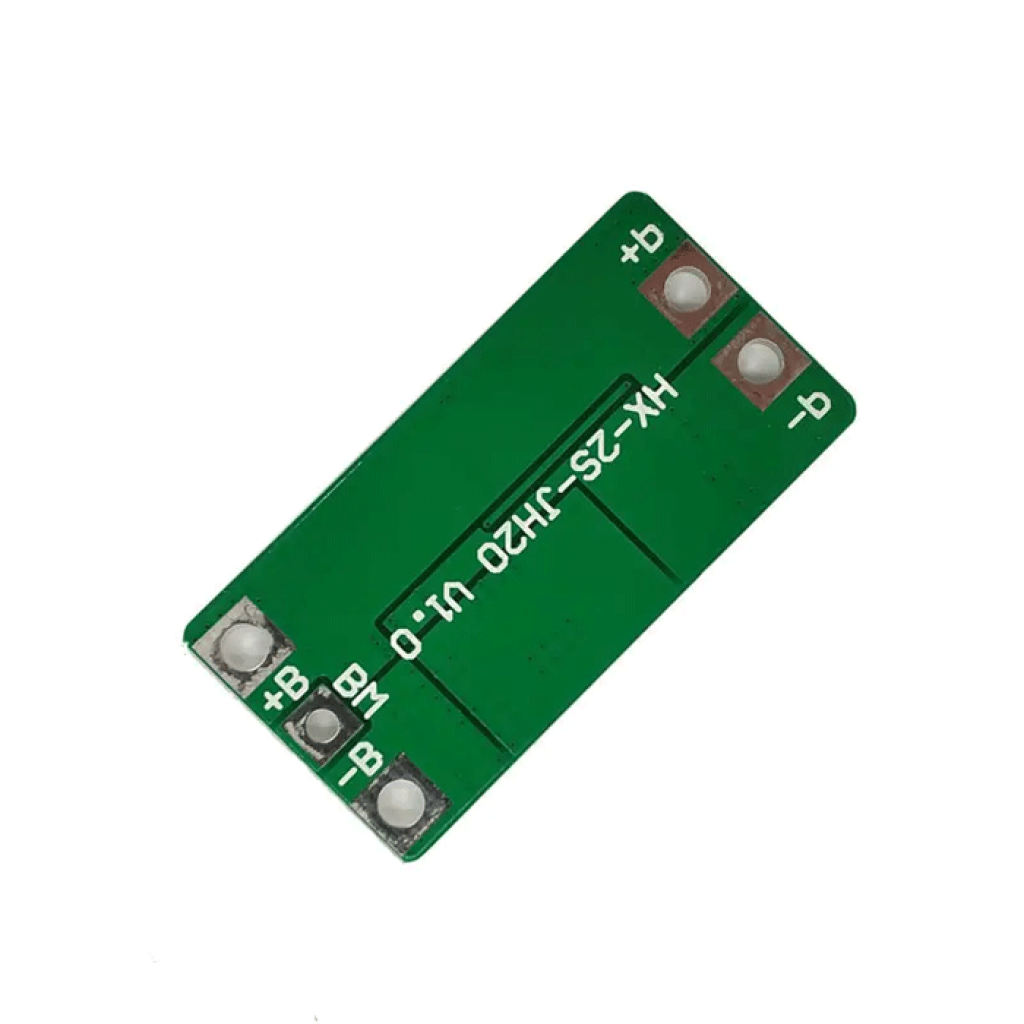

Перед пайкой определите минус батареи, среднюю точку между элементами, плюс батареи и силовые контакты по маркировке фактической платы. Не ориентируйтесь только на расположение компонентов.
Подключите батарею, соблюдая полярность
Соблюдайте схему и последовательность подключения для полученной платы. Не допускайте короткого замыкания и не подключайте зарядное устройство или нагрузку, пока монтаж не проверен.
Проверьте сборку перед запуском
Измерьте напряжение каждого элемента, общее напряжение батареи и полярность силового выхода. Первый запуск выполняйте с ограниченным током и контролем нагрева платы, проводников и аккумуляторов.
Ограничения и безопасность
Только для LiFePO4 2S
Не используйте эту модификацию с Li-ion или другой химией. Несоответствующие пороги зарядки и разрядки могут повредить аккумуляторы и создать опасный режим.
Полярность и средняя точка
Ошибка при подключении плюса, минуса или средней точки может повредить BMS или аккумуляторы. Проверяйте обозначения на фактической плате и напряжения мультиметром до первого включения.
BMS не заменяет зарядное устройство
Заряжайте батарею только устройством с профилем для LiFePO4 2S и соответствующим ограничением тока. Не используйте обычный блок питания без контроля зарядки.
Монтаж и тепловой режим
Используйте проводники достаточного сечения, надёжно изолируйте плату от металлического корпуса, влаги и случайного контакта. Не допускайте продолжительного перегрева платы и аккумуляторов.
FAQ
Можно ли использовать HX-2S-JH20 с Li-ion-элементами?
Нет. Эта модификация предназначена для LiFePO4 2S с номинальным напряжением 6,4 В и соответствующими порогами отключения.
Заряжает ли плата батарею от USB 5 В?
Нет. HX-2S-JH20 контролирует и защищает батарею, но не повышает 5 В и не формирует полный зарядный профиль. Требуется отдельное зарядное устройство для LiFePO4 2S.
Можно ли постоянно нагружать плату током 10 А?
10 А — максимальный ток платы. Для продолжительной работы необходим запас, а нагрузку следует проверить с учётом нагрева, вентиляции, проводников, пайки и пусковых импульсов.
Заменяет ли балансировка предварительный подбор элементов?
Нет. Для батареи необходимы совместимые LiFePO4-элементы с близкими параметрами и начальным напряжением; балансировка лишь помогает уменьшать разницу между секциями во время работы.
