Двухканальный драйвер двигателя HG7881 / L9110 Arduino AVR Pic

Есть в наличии

Код товара: 1415

28.00 грн

Нашли дешевле?

-Входное напряжение-:2.5 - 12 В

-Максимальный ток потребления-:до 800 мА на каждом канале

-Размеры-:29 х 23 х 12 мм

-Тип микросхемы-:2 шт. L9110

-Управление-:управление 2 электродвигателями постоянного тока одновременно или одним 4-проводным 2-х фазным шаговым двигателем

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Двухканальный драйвер двигателя HG7881 / L9110 Arduino AVR Pic

Код товара: 1415

28.00 грн

Описание

🔌 Двухканальный драйвер двигателя HG7881 / L9110

Компактный модуль для управления двумя DC двигателями с поддержкой до 800 мА на канал

Общее описание

Двухканальный драйвер двигателя HG7881 / L9110 – это компактный и мощный модуль, разработанный для эффективного управления двумя двигателями постоянного тока независимо друг от друга. Оснащенный двумя микросхемами L9110, модуль обеспечивает надежное управление направлением вращения двигателей и возможность их остановки. Благодаря широкому диапазону рабочего напряжения от 2.5В до 12В и поддержке тока до 800 мА на канал, этот драйвер идеально подходит для различных проектов робототехники, автоматизации и конструирования подвижных механизмов. Модуль отличается простотой подключения к микроконтроллерам Arduino и совместимым платформам, что делает его отличным выбором как для новичков, так и для опытных разработчиков.

✅ Технические преимущества:

• Независимое управление двумя двигателями – модуль имеет два отдельных H-моста на базе микросхем L9110, что позволяет полностью независимо управлять двумя двигателями постоянного тока, включая изменение направления вращения и остановку каждого двигателя отдельно
• Широкий диапазон рабочего напряжения – поддержка напряжения питания от 2.5В до 12В позволяет использовать модуль с различными типами двигателей и источников питания, что обеспечивает гибкость при разработке проектов
• Встроенная защита – микросхемы L9110 имеют встроенные диоды для защиты от обратной ЭДС двигателей, что повышает надежность модуля и защищает управляющую электронику от повреждений
• Компактные размеры – с габаритами примерно 29 x 23 мм и весом всего 6 грамм, модуль идеально подходит для проектов с ограниченным пространством и мобильных решений, где важна минимизация веса
• Поддержка как DC, так и шаговых двигателей – модуль можно использовать не только для управления двумя двигателями постоянного тока, но и для управления одним шаговым двигателем, что расширяет его функциональность

🔧 Идеальное решение для:

Роботы на колесах

Автоматизированные платформы

Учебные проекты Arduino

DIY электроника

Механизмы с шаговыми двигателями

Интерактивные игрушки

💡 Широкие возможности применения:

Проекты робототехники – модуль отлично подходит для управления колесами или гусеницами роботов. Независимое управление двумя двигателями позволяет легко реализовать поворот в разные стороны, вращение на месте и другие сложные маневры подвижной платформы. Интеграция с платами Arduino упрощает программирование движений.
Управление шаговыми двигателями – используя оба канала драйвера, можно управлять одним биполярным шаговым двигателем. Это открывает возможности для создания проектов с точным позиционированием, таких как 3D-принтеры, плоттеры и другие механизмы, требующие прецизионного контроля.
Автоматизированные системы – модуль можно использовать в системах "умного дома" для управления моторизированными жалюзи, шторами, дверями и т.д. Компактные размеры позволяют интегрировать его в уже существующие конструкции без существенной модификации.
Образовательные проекты – простота подключения и использования делает модуль идеальным для учебных целей. Новички могут быстро освоить принципы управления двигателями и создать свои первые подвижные устройства, используя этот модуль с Arduino.

📦 Детальные технические характеристики:

Драйвер: 2 x микросхемы L9110 (H-мост)
Рабочее напряжение: 2.5В - 12В
Максимальный постоянный ток: 800 мА (0.8А) на канал
Максимальный пиковый ток: 1.5А на канал
Управляющие входы: 4 логических входа (по 2 на каждый двигатель)

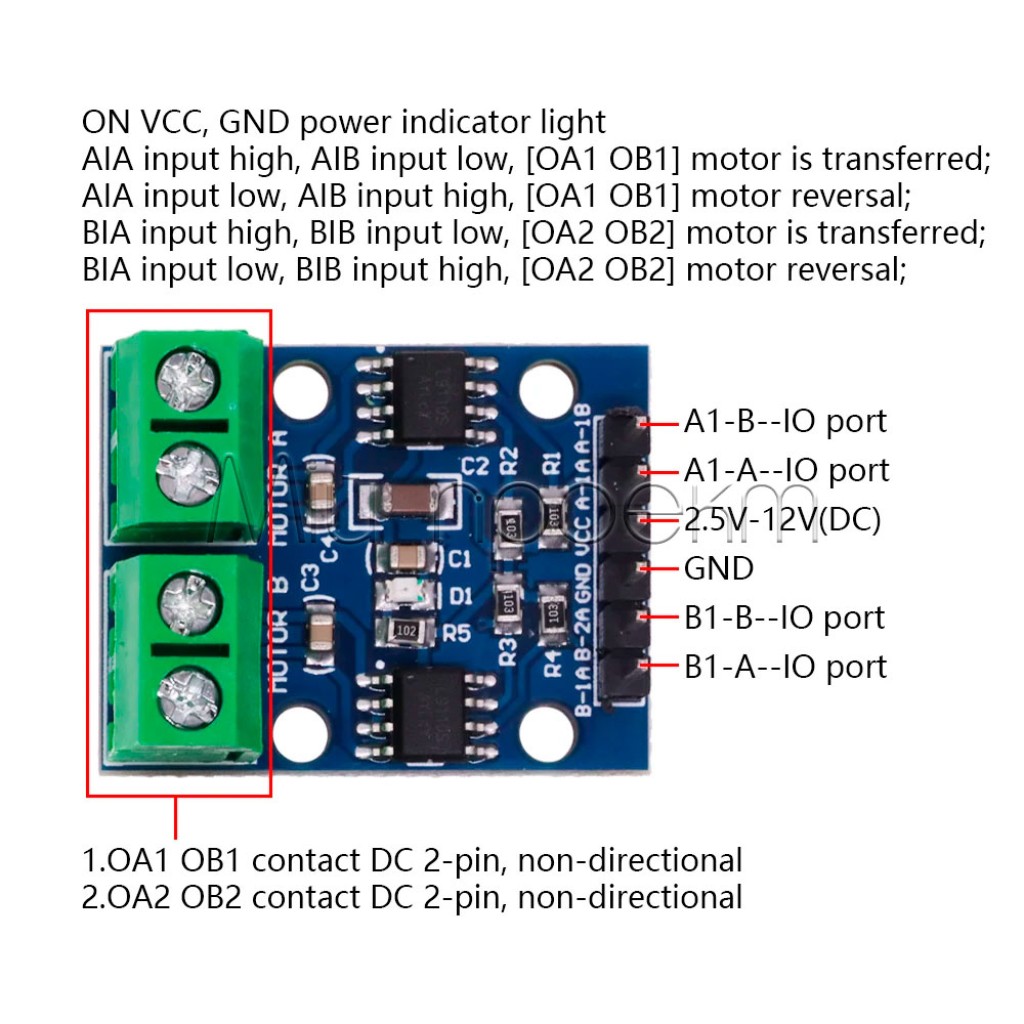

Логика управления:
- IA=LOW, IB=HIGH => Вращение в одну сторону
- IA=HIGH, IB=LOW => Вращение в другую сторону
- IA=LOW, IB=LOW => Остановка (Торможение)
- IA=HIGH, IB=HIGH => Остановка (Торможение)
Подключение двигателей: 2 клеммные колодки (Motor A, Motor B)

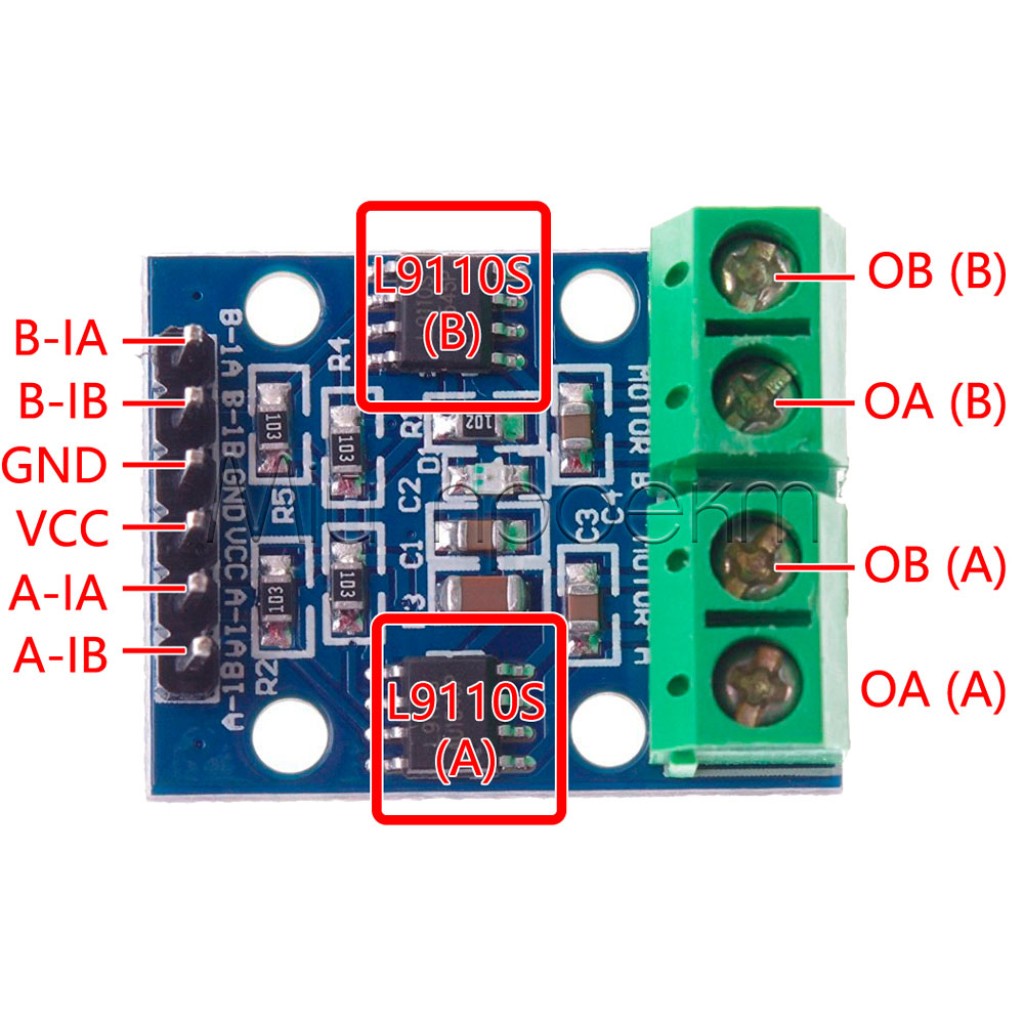

Подключение управления и питания: 6-пиновый разъем (A-IA, A-IB, VCC, GND, B-IA, B-IB)
Защита: Встроенные диоды для защиты от обратной ЭДС двигателя

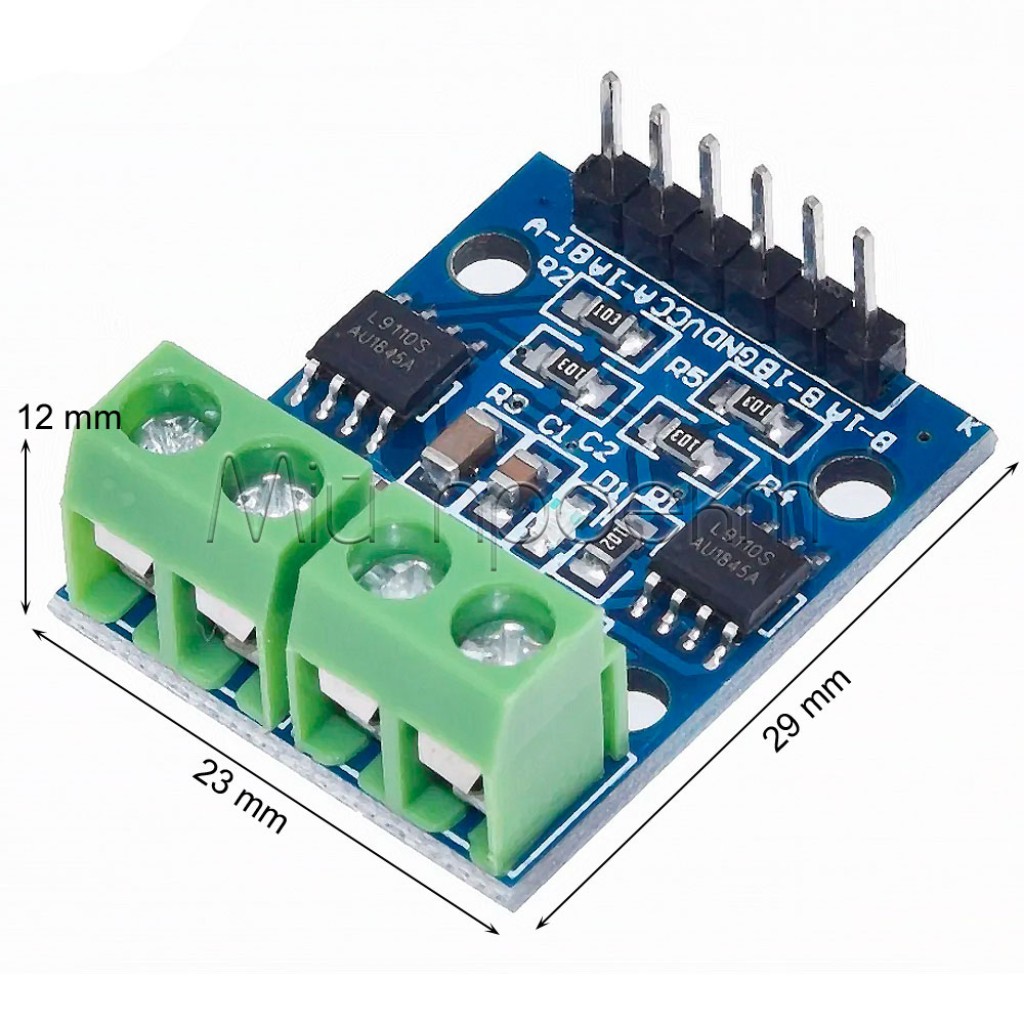

Размеры: 29 мм x 23 мм
Вес: ~6 г
Корпус микросхем: SOP8 (поверхностный монтаж)

⚠️ Важные аспекты использования:

Внимание к максимальному току – не превышайте максимальный постоянный ток в 800 мА на канал. Используйте двигатели с меньшим потреблением тока или добавьте внешние радиаторы для повышения теплоотвода при длительной работе на предельных нагрузках.

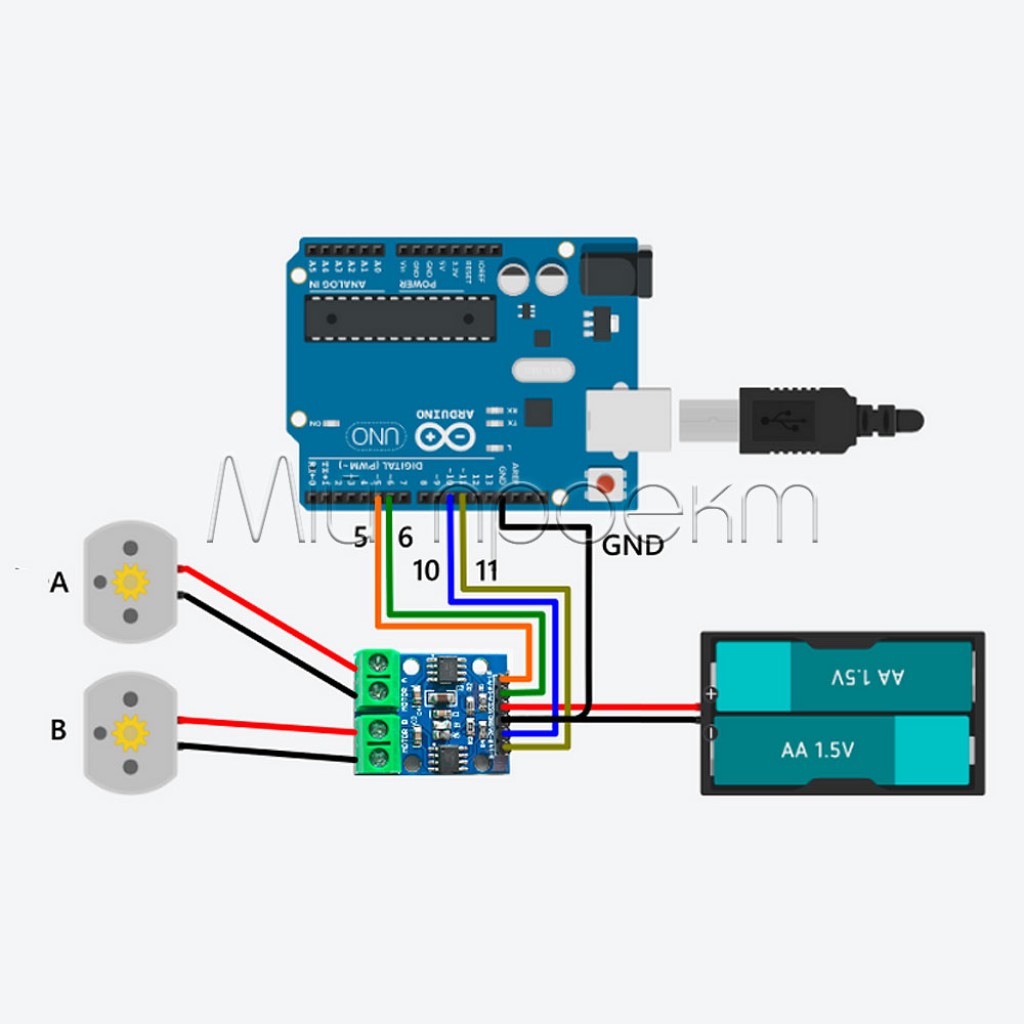

Общая земля – при использовании внешнего источника питания для двигателей обязательно соедините GND внешнего источника с GND микроконтроллера для создания общей земли. Это обеспечит правильную работу логики управления.
Питание модуля – для двигателей, работающих на 5В или 3.3В и потребляющих небольшой ток, можно использовать питание от соответствующих выходов Arduino. Для более мощных двигателей необходимо отдельное источник питания, напряжение которого соответствует характеристикам двигателей.
Подключение кабелей двигателей – для двигателей постоянного тока полярность подключения к клеммам не имеет значения, поскольку направление вращения контролируется логикой драйвера. Это упрощает монтаж и подключение двигателей.
Противопомеховая защита – при использовании в проектах с чувствительными электронными компонентами рекомендуется добавить керамические конденсаторы 0.1мкФ между клеммами двигателей для уменьшения электромагнитных помех, возникающих при работе двигателей.

Двухканальный драйвер HG7881 / L9110 – это компактное и мощное решение для управления двигателями в ваших проектах. Благодаря широкому диапазону рабочего напряжения и встроенной защите, вы получаете надежный компонент для реализации подвижных механизмов любой сложности.

#L9110 #HG7881 #ДрайверДвигателя #Робототехника #Arduino

Характеристики

-Основные-

-Входное напряжение-

2.5 - 12 В

-Максимальный ток потребления-

до 800 мА на каждом канале

-Дополнительные-

-Размеры-

29 х 23 х 12 мм

-Тип микросхемы-

2 шт. L9110

-Управление-

управление 2 электродвигателями постоянного тока одновременно или одним 4-проводным 2-х фазным шаговым двигателем
