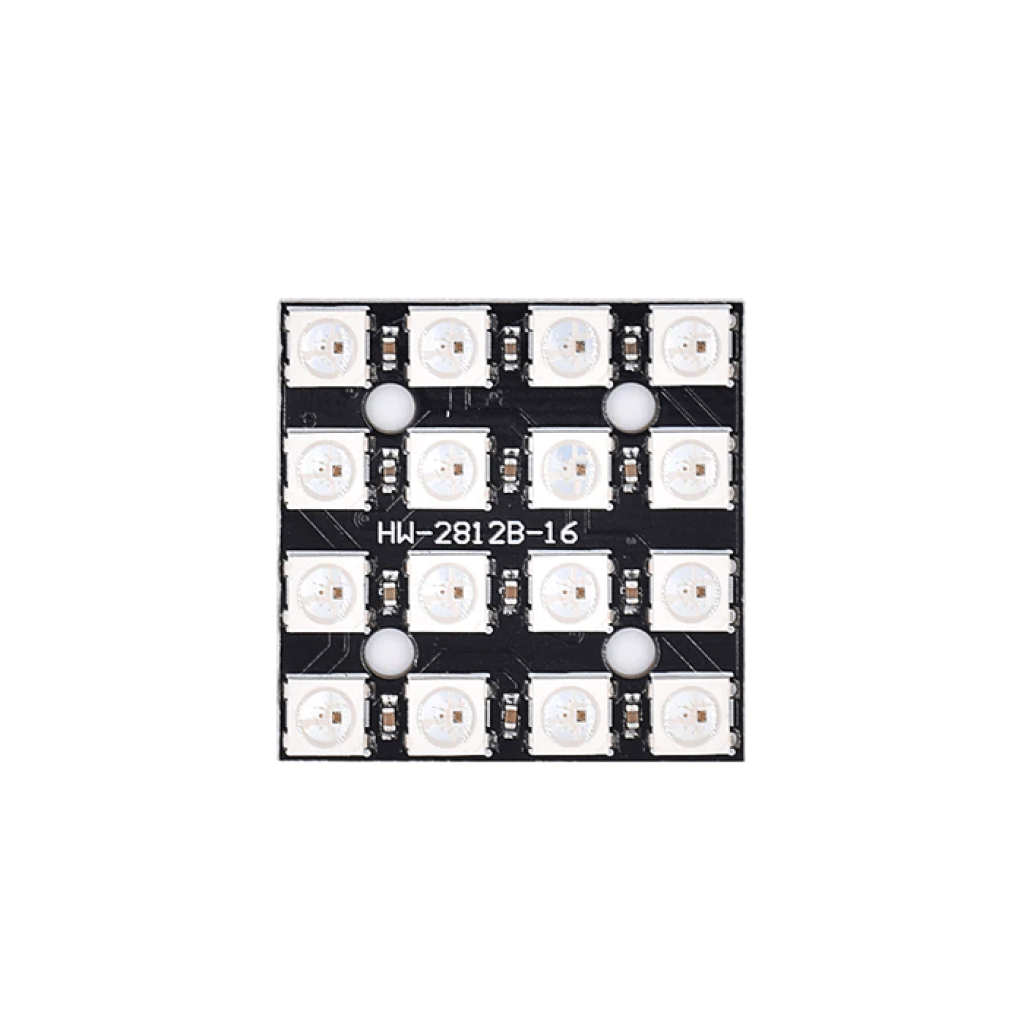

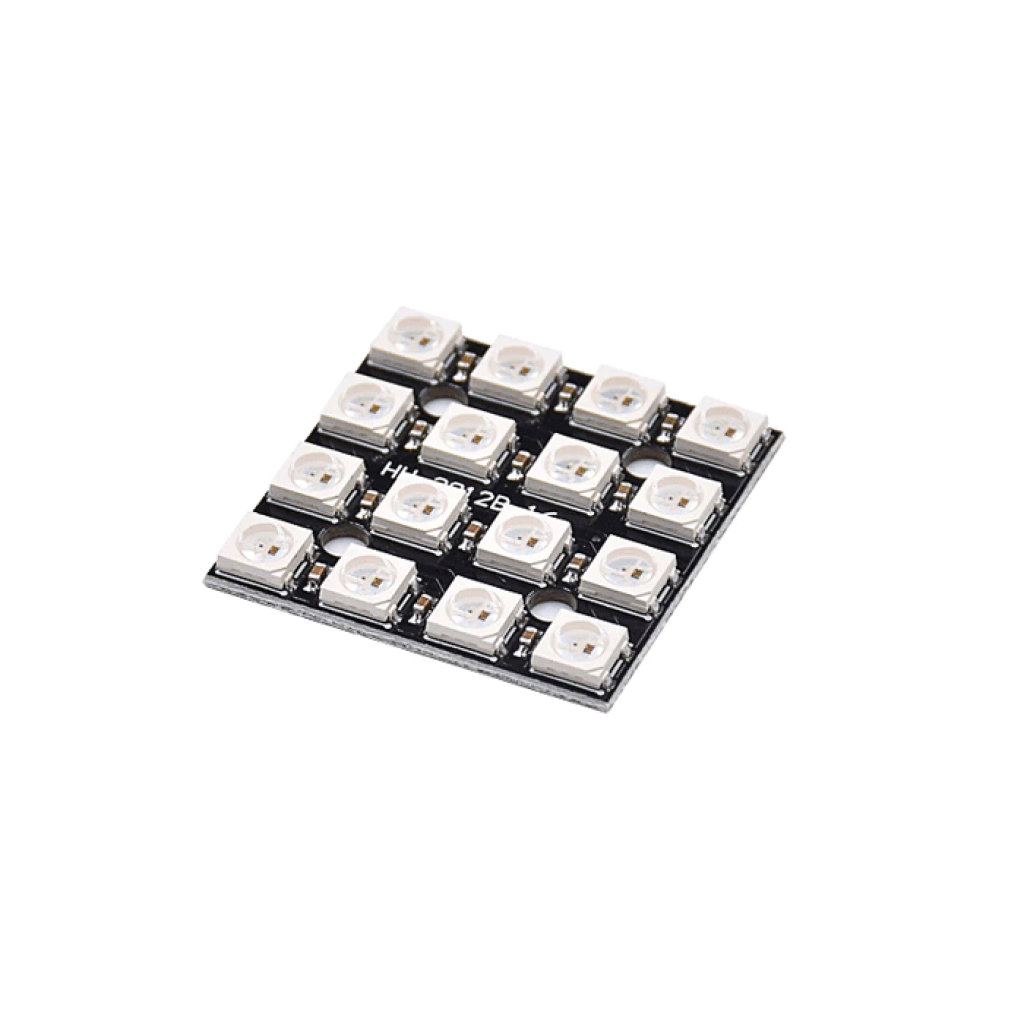

Кратко о матрице WS2812B 4×4
Светодиодная матрица WS2812B 4×4 — компактный модуль с 16 индивидуально адресуемыми RGB-пикселями для цветовой индикации, анимаций и световых эффектов. Все пиксели управляются последовательно через одну цифровую линию, поэтому модуль не занимает 16 отдельных выходов микроконтроллера.
Ключевые характеристики
- Конфигурация
- 4 × 4, 16 RGB-пикселей
- Тип светодиодов
- адресные RGB WS2812B, корпус 5 × 5 мм
- Питание
- 5 В DC
- Управление
- однонаправленная последовательная линия данных, DIN/DOUT
- Линии контроллера
- 1 цифровой выход для данных
- Скорость передачи
- 800 кГц
- Управление цветом
- 24-битное RGB, по 8 бит на канал
- Размеры платы
- 30 × 30 мм
- Рабочая температура
- от −20 до +80 °C
- Маркировка платы
- HW-2812B-16
Подробное описание и особенности
Индивидуальное управление 16 пикселями
Каждый WS2812B содержит RGB-светодиод и встроенный контроллер. Микроконтроллер передаёт последовательность цветовых данных на DIN, первый пиксель принимает свою часть кадра, а остальные данные передаёт дальше. Благодаря этому программа может отдельно задавать цвет и яркость каждой из 16 точек через одну сигнальную линию.
В программе необходимо указать 16 пикселей и выбрать формат цвета, совместимый с WS2812B. Для Arduino-совместимых плат обычно используют библиотеки Adafruit NeoPixel или FastLED, которые формируют необходимые временные интервалы протокола.
Питание и уровень сигнала
Матрице требуется стабилизированное напряжение 5 В. Потребление зависит от количества одновременно включённых пикселей, цвета и установленной яркости. При проектировании питания можно закладывать до 60 мА на пиксель как консервативную верхнюю оценку для NeoPixel-совместимых RGB-светодиодов, а фактическое потребление уменьшать программным ограничением яркости.[1]
При питании матрицы от 5 В наиболее предсказуемым является 5-вольтовый сигнал данных. Контроллер с логикой 3,3 В может работать нестабильно в зависимости от напряжения питания, длины проводов и допусков компонентов; для надёжного подключения используйте быстродействующий преобразователь уровня с 3,3 до 5 В.[2]
Каскадирование
Выход DOUT позволяет передать данные на DIN следующей совместимой матрицы или другой цепочки WS2812B. С увеличением количества пикселей возрастают требования к источнику питания, распределению тока, проводам и времени обновления, поэтому длину каскада определяют по условиям конкретного проекта, а не считают неограниченной.
Подойдёт / не подойдёт
Подойдёт
- для цветовой индикации состояний, уровней и событий в микроконтроллерном устройстве;
- для компактных анимаций, пиктограмм и световых эффектов с сеткой 4 × 4;
- для учебных проектов с Arduino, ESP32, ESP8266, STM32 и другими контроллерами после согласования логических уровней;
- для каскадного соединения нескольких совместимых адресных модулей при надлежащем питании.
Не подойдёт
- в качестве самостоятельного светильника или дисплея без внешнего контроллера и программы;
- для разборчивого отображения больших текстов, фотографий или детальной графики на одной матрице 4 × 4;
- для питания непосредственно от GPIO или 3,3-вольтового выхода микроконтроллера;
- для монтажа, где требуется механический формат, отличный от платы 30 × 30 мм.
Примеры применения
Цветовой индикатор параметров
Шестнадцать ячеек могут отображать уровень, направление изменения или состояние нескольких датчиков. Цвет задаёт тип события, а количество активных точек — его условное значение.
Мини-анимации и пиктограммы
Сетка 4 × 4 подходит для простых стрелок, символов, эффектов загрузки, игральной кости или реакции на кнопку, звук либо движение, если соответствующий датчик подключён к контроллеру.
Модульная световая панель
Несколько матриц можно соединить последовательно через DOUT и DIN. Для такого макета отдельно рассчитайте 5-вольтовое питание, сечение проводов и допустимую яркость всех пикселей.
Подключение
-
Проверьте маркировку контактов

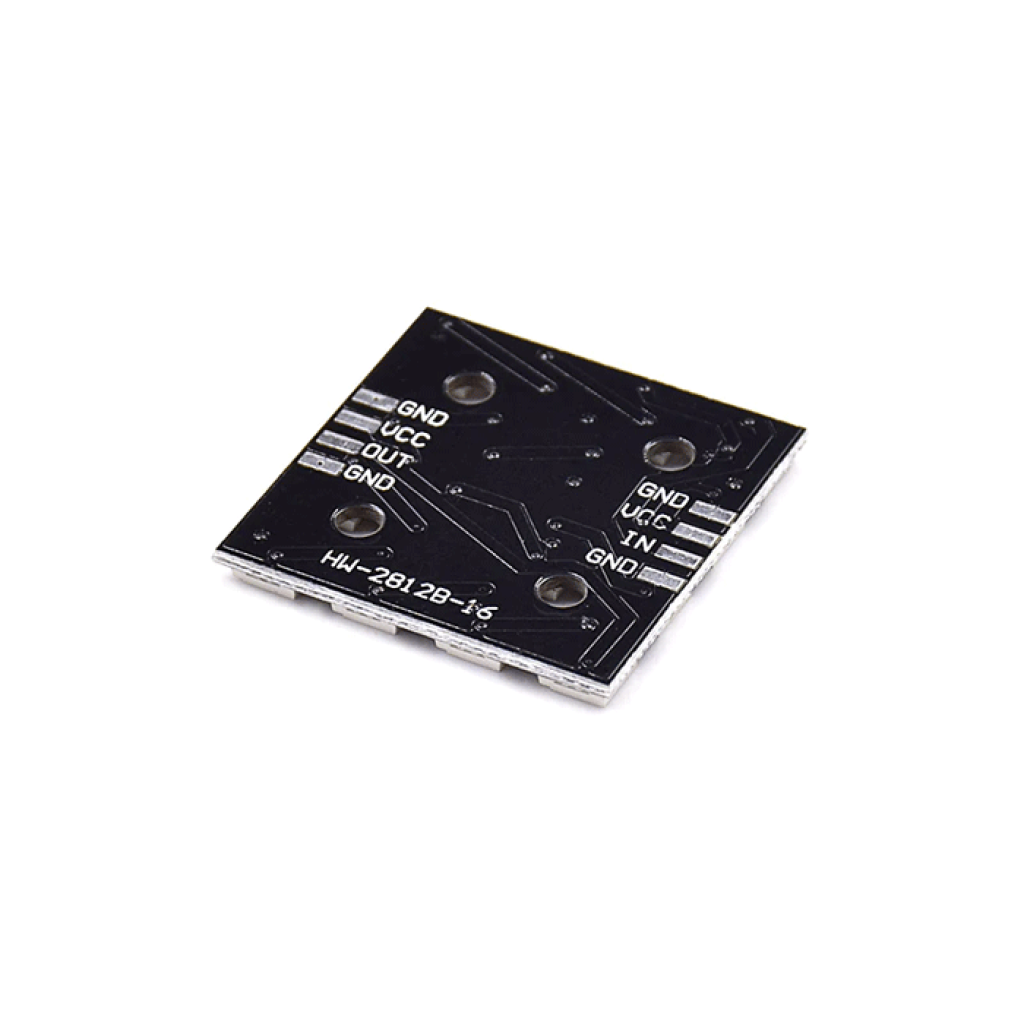

Найдите на плате +5V или VCC, GND, DIN и DOUT. Сигнал от контроллера подают именно на DIN; DOUT используют для следующего адресного модуля.
-
Подключите питание
Подключите матрицу к стабилизированному источнику 5 В с достаточным запасом по току. Не питайте 16 пикселей от GPIO. Если контроллер и матрица имеют разные источники, обязательно соедините их GND.[3]
-
Подключите данные
Соедините цифровой выход контроллера с DIN через последовательный резистор 330–470 Ом, расположенный ближе к матрице. Для контроллера с логикой 3,3 В добавьте согласование уровня до 5 В.[3]
-
Настройте программу
Выберите библиотеку для WS2812B, укажите 16 пикселей и номер цифрового выхода. Начните с невысокой общей яркости и проверьте порядок пикселей и цветовых каналов.
Ограничения и безопасность
Не превышайте 5 В
Подавайте на матрицу стабилизированные 5 В DC и проверяйте полярность до включения. Повышенное напряжение или перепутанные VCC и GND могут повредить светодиоды и контроллер.
Не подключайте питание через GPIO
Цифровой выход предназначен только для сигнала DIN. Питание матрицы подавайте отдельными проводниками от 5-вольтового источника, рассчитанного на суммарное потребление всех активных пикселей.
Соблюдайте последовательность подключения
Не подключайте матрицу к схеме под напряжением. При необходимости подключения к уже включённому источнику сначала соединяйте GND, затем +5V и только после этого DIN; отключайте в обратном порядке.[3]
Снижайте импульсы питания
При питании от мощного блока установите рядом с матрицей электролитический конденсатор 500–1000 мкФ с рабочим напряжением не ниже 6,3 В между +5V и GND. Это уменьшает влияние резких изменений тока при переключении яркости.[3]
Контролируйте нагрев и падение напряжения
При длительной работе с высокой яркостью проверяйте температуру платы и напряжение непосредственно на её контактах. Если цвета искажаются, матрица перезапускается или заметно нагревается, уменьшите яркость и проверьте источник и провода.
Совместимый контроллер
Для управления матрицей с 5-вольтовым логическим сигналом можно использовать Nano V3.0 на ATmega328P с USB Type-C. Питайте матрицу от источника с достаточным током, а не от цифрового выхода платы.
Альтернатива с более высоким разрешением
- Для более детальных узоров и 64 отдельных RGB-пикселей выберите матрицу WS2812B 8 × 8. Она имеет размер 65 × 65 мм и требует более мощного 5-вольтового питания.
FAQ
Сколько цифровых выходов требуется для матрицы 4 × 4?
Для передачи данных всем 16 пикселям требуется один цифровой выход контроллера. Отдельно подключаются 5 В и GND.
Можно ли управлять матрицей от ESP32 или ESP8266?
Да, если программа поддерживает WS2812B, но ESP32 и ESP8266 формируют 3,3-вольтовый сигнал. Для предсказуемой работы матрицы от 5 В используйте быстродействующий преобразователь логического уровня до 5 В.
Можно ли питать матрицу от платы Arduino?
Не используйте GPIO в качестве источника питания. Подача через контакт 5V допустима только после проверки возможностей конкретной платы, USB-порта или её внешнего источника; более надёжный вариант — отдельная стабилизированная 5-вольтовая шина с общей землёй.
Почему светодиоды не реагируют на программу?
Проверьте, что сигнал подключён к DIN, земли контроллера и матрицы объединены, в программе указаны 16 пикселей и правильный цифровой выход. Для 3,3-вольтового контроллера также проверьте согласование логического уровня.
Можно ли соединить несколько таких матриц?
Да, DOUT предыдущей матрицы подключают к DIN следующей. В программе увеличивают общее количество пикселей, а питание рассчитывают для всей цепочки с учётом падения напряжения в проводах.
Документы и источники
- Adafruit Learning System — NeoPixel Überguide: Powering NeoPixels. Консервативное планирование тока, требования к 5-вольтовому питанию и согласованию 3,3-вольтового сигнала.
- Adafruit Learning System — NeoPixel Überguide: Logic Level Shifting. Условия надёжного управления 5-вольтовыми адресными пикселями от контроллеров с логикой 3,3 В.
- Adafruit Learning System — NeoPixel Überguide: Best Practices. Последовательный резистор, общая земля, порядок подключения и буферный конденсатор.
