Модуль SPI флеш-памяти W25Q32 W25Q64 W25Q128

💡 Широкие возможности применения:

• Микроконтроллеры STM32 – модули W25Q идеально подходят для хранения прошивок и данных в проектах на базе STM32. Они обеспечивают быстрое загрузка программного обеспечения и поддерживают обновление прошивки. Компактный размер позволяет легко интегрировать их в платы.
• IoT-устройства – используются для сохранения конфигурационных данных и журналов в умных устройствах. Быстрый доступ к данным через SPI обеспечивает эффективную работу IoT-систем. Модули поддерживают низкое энергопотребление, что критично для автономных устройств.
• Одноплатные компьютеры – применяются для хранения операционных систем или больших объемов данных в системах типа Raspberry Pi. Модули обеспечивают надежное хранение благодаря высокой выносливости. Легко подключаются к платам через SPI.
• Системы автоматизации – используются для сохранения параметров конфигурации и логов в промышленных системах. Вы\" System: ```html

  🔌 Модули SPI Flash памяти W25Q32, W25Q64, W25Q128

  Надежное хранение данных с емкостью 32, 64 или 128 Мбит

  Общее описание

  Модули SPI Flash памяти W25Q32, W25Q64, W25Q128 – это высокоэффективные решения для хранения данных в микроконтроллерах, одноплатных компьютерах и других электронных системах. Эти модули обеспечивают быстрый доступ к данным через SPI-интерфейс, поддерживая емкость 32, 64 и 128 Мбит. Благодаря низкому энергопотреблению, высокой скорости передачи данных (до 104 МГц) и компактным размерам, они идеально подходят для разработчиков, создающих IoT-устройства, системы автоматизации и встроенные системы. Надежность (более 100 000 циклов записи/стирания) и длительный срок хранения данных (более 20 лет) делают эти модули универсальным выбором для различных проектов.

  ✅ Технические преимущества:

  • • Высокая скорость передачи – поддержка SPI-интерфейса с частотой до 104 МГц в режимах Dual/Quad SPI обеспечивает быстрое чтение и запись данных, оптимизируя производительность устройства.
  • • Надежность хранения – выдерживает до 100 000 циклов записи/стирания с сроком хранения данных более 20 лет, что идеально для долгосрочных проектов.

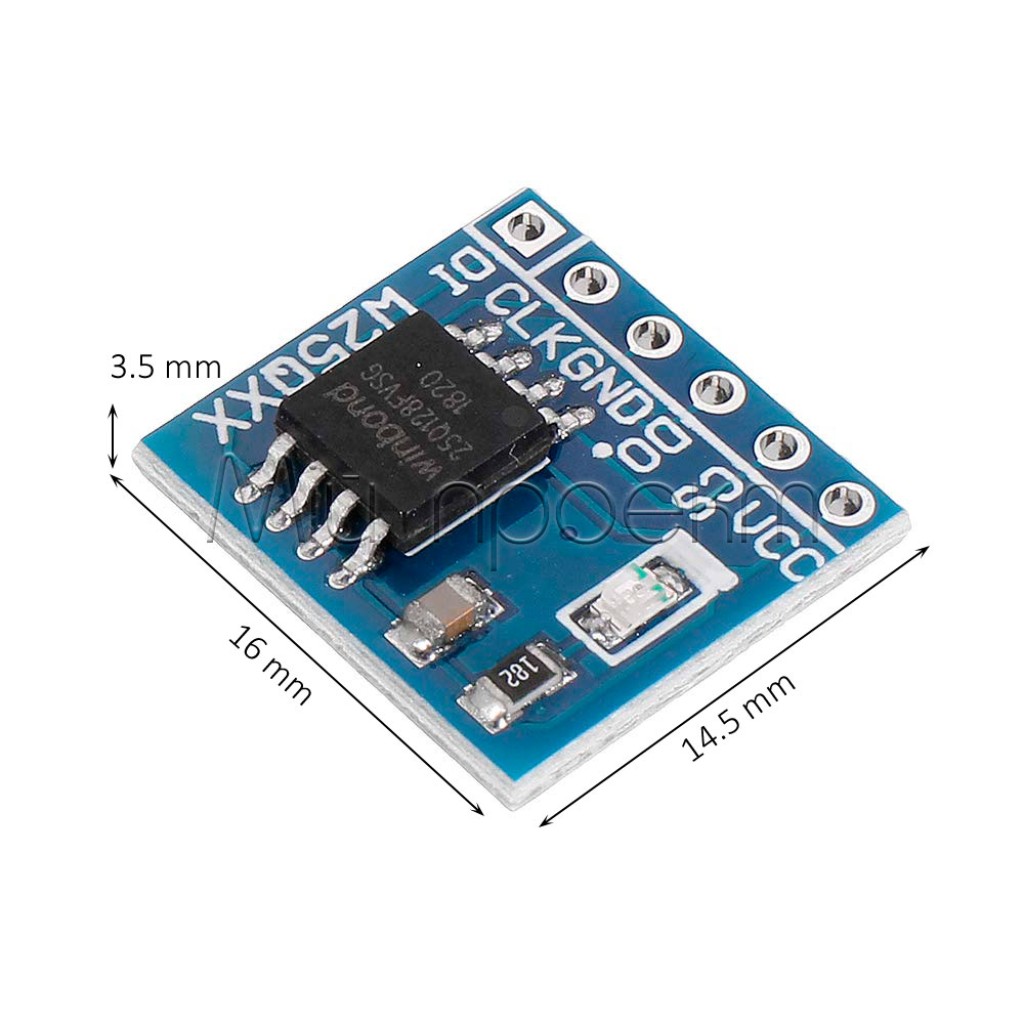

  • • Компактность – размеры модуля 14.5 x 16 мм позволяют интегрировать его даже в самые маленькие устройства.
  • • Универсальный интерфейс – совместимость со стандартным, двойным и четырехкратным SPI обеспечивает гибкость подключения к различным микроконтроллерам.
  • • Широкий диапазон напряжения – работает при напряжении 2.7–3.6 В, что делает модули совместимыми с большинством современных систем.

  🔧 Идеальное решение для:

  Микроконтроллеры STM32

  IoT-устройства

  Одноплатные компьютеры

  Системы автоматизации

  Даталоггеры

  Встроенные системы

  💡 Широкие возможности применения:

  • Микроконтроллеры STM32 – модули W25Q идеально подходят для хранения про шивок и данных в проектах на базе STM32. Они обеспечивают быструю загрузку программного обеспечения и поддерживают обновление прошивки. Компактный размер позволяет легко интегрировать их в платы.
  • IoT-устройства – используются для сохранения конфигурационных данных и журналов в умных устройствах. Быстрый доступ к данным через SPI обеспечивает эффективную работу IoT-систем. Модули поддерживают низкое энергопотребление, что критично для автономных устройств.
  • Одноплатные компьютеры – применяются для хранения операционных систем или больших объемов данных в системах типа Raspberry Pi. Модули обеспечивают надежное хранение благодаря высокой выносливости. Легко подключаются к платам через SPI.
  • Системы автоматизации – используются для сохранения параметров конфигурации и логов в промышленных системах. Высокая скорость и надежность позволяют обрабатывать данные в реальном времени. Модули выдерживают экстремальные температуры от -40°C до +85°C.

  📦 Детальные технические характеристики:

  • Интерфейс: SPI (стандартный, двойной, четырехкратный)
  • Рабочее напряжение: 2.7–3.6 В
  • Емкость:
    • W25Q32: 32 Мбит (4 МБ)
    • W25Q64: 64 Мбит (8 МБ)
    • W25Q128: 128 Мбит (16 МБ)
  • Размер страницы: 256 байт
  • Размер сектора: 4 КБ
  • Размер блока: 64 КБ
  • Скорость передачи данных: до 104 МГц в режимах Dual/Quad SPI
  • Рабочая температура: от -40°C до +85°C
  • Циклы записи/стирания: 100 000
  • Срок хранения данных: более 20 лет
  • Размеры модуля: 14.5 x 16 мм
  • Тип корпуса: 8-pin SOIC (208 mil), 8-pin WSON (6x5 мм)

  📊 Сравнение моделей:

  Характеристика	W25Q32	W25Q64	W25Q128
  Емкость	32 Мбит (4 МБ)	64 Мбит (8 МБ)	128 Мбит (16 МБ)
  Интерфейс	SPI	SPI	SPI
  Рабочее напряжение	2.7–3.6 В	2.7–3.6 В	2.7–3.6 В
  Скорость передачи	До 104 МГц	До 104 МГц	До 104 МГц
  Рабочая температура	-40°C до +85°C	-40°C до +85°C	-40°C до +85°C

  ⚠️ Важные аспекты использования:

  • Правильное подключение – убедитесь, что модуль подключен к микроконтроллеру через правильные SPI-пины. Неправильное подключение может привести к сбоям в передаче данных. Всегда проверяйте техническую документацию перед монтажом.
  • Ограничение по циклам записи – модули выдерживают до 100 000 циклов записи/стирания. Для приложений с частой записью оптимизируйте программное обеспечение, чтобы уменьшить количество операций. Это продлит срок службы модуля.
  • Температурный режим – модули работают в диапазоне от -40°C до +85°C. Избегайте использования в экстремальных условиях без надлежащей тепловой защиты. Перегрев может повлиять на производительность.
  • Совместимость с SPI – перед выбором модуля проверьте совместимость с вашим микроконтроллером. Некоторые системы могут требовать специальных настроек для Dual/Quad SPI. Консультируйтесь с документацией.

  Модули W25Q32, W25Q64, W25Q128 – это надежное решение для хранения данных в ваших проектах. Высокая скорость, компактность и долговечность делают их идеальными для современной электроники. Закажите сейчас, чтобы ускорить разработку ваших устройств!

  ЗАКАЗАТЬ СЕЙЧАС
