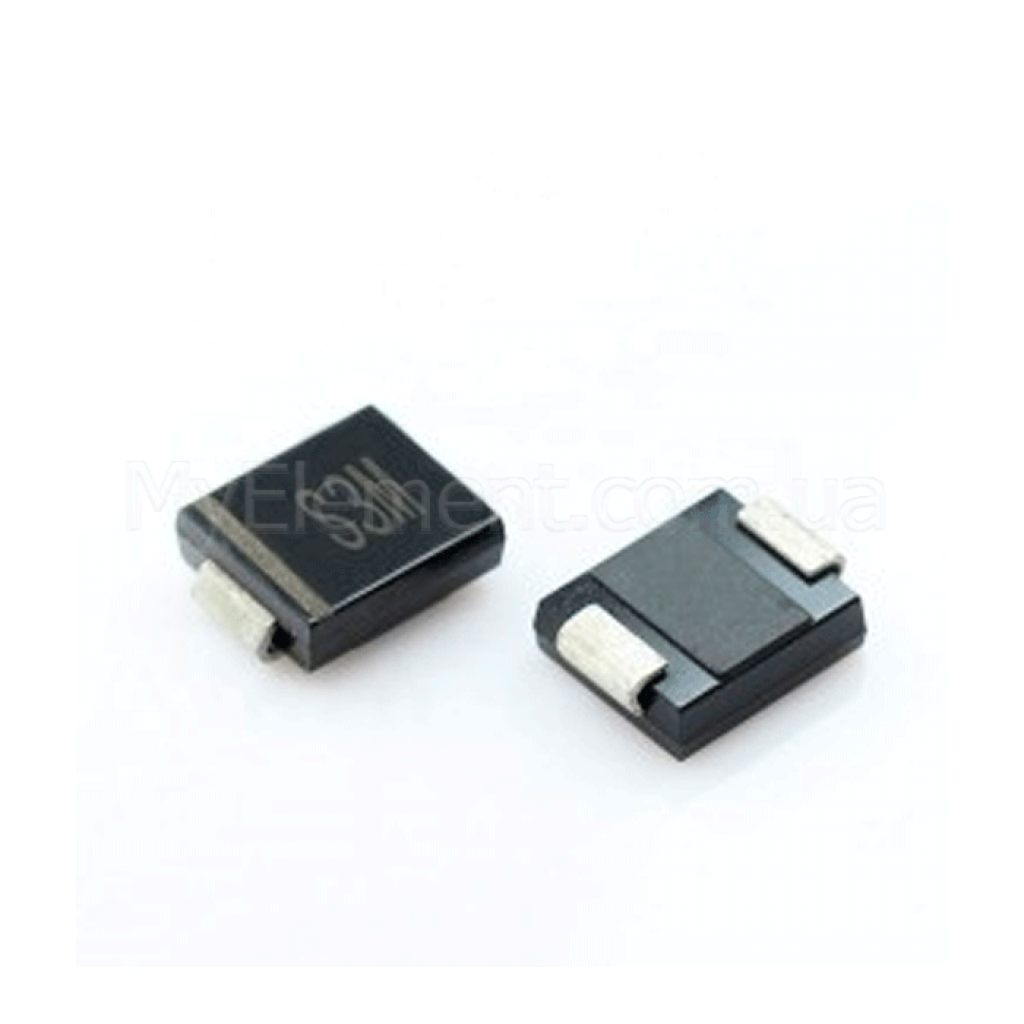

Диод SMD 1N5408 (S3M) корпус SMB (3A 1000V)

Name: Диод SMD 1N5408 (S3M) корпус SMB (3A 1000V)
Brand: Мій Проект
SKU: 5415
Price: 5.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5415

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Диод SMD 1N5408 (S3M) корпус SMB (3A 1000V)

Есть в наличии

Код товара: 5415

5.00 грн

Нашли дешевле?

Максимальное напряжение:1000 V

Максимальный ток:3 А

Способ монтажа:SMD (монтаж на поверхности)

Тип корпуса:SMB

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Диод SMD 1N5408 (S3M) корпус SMB (3A 1000V)

Код товара: 5415

5.00 грн

Описание

Диод SMD 1N5408 (S3M) корпус SMB (3A 1000V) SMB

Выпрямительный диод общего назначения на 3 А и 1000 В в корпусе SMB; соответствует серии S3MB производителя onsemi.

Основные преимущества

Высокое напряжение и ток

Поддерживает 1000 В (VRRM) и средний выпрямленный ток 3 А, что подходит для цепей выпрямления общего назначения.

Устойчивость к импульсам

Пиковый импульсный ток до 80 А (8,3 мс, полуволна), что повышает надежность при кратковременных перегрузках.

Низкое падение напряжения

Максимальное прямое падение напряжения 1,15 В при IF = 3 А снижает потери мощности.

Стеклопассивированный кристалл

Стеклопассивированный p-n переход обеспечивает стабильные электрические параметры и долговечность.

Ключевые характеристики

Корпус:	SMB (JEDEC DO‑214AA), Case 403AF
Макс. повторяющееся обратное напряжение (VRRM):	1000 В (S3MB)
Средний выпрямленный ток (IF(AV)):	3 А
Пиковый импульсный ток (IFSM):	80 А (8,3 мс, полуволна, на номинальной нагрузке)
Макс. прямое падение напряжения (VF):	1,15 В при IF = 3 А
Время обратного восстановления (trr):	тип. 1,5 мкс (IF = 0,5 А, IR = 1 А, Irr = 0,25 А)
Обратный ток (IR) при VRRM:	≤ 10 мкА (25°C); ≤ 250 мкА (125°C)
Емкость перехода (CJ):	тип. 40 пФ при VR = 4 В, f = 1 МГц
Тепловое сопротивление RθJA:	тип. 148 °C/Вт
Тепловое сопротивление RθJL:	тип. 14 °C/Вт
Диапазон температур перехода (TJ):	−55…+150 °C
Полярность/выводы:	1 — катод, 2 — анод; катод обозначен полосой
Маркировка корпуса:	«S3xB» (для S3MB — «S3MB»)

Подробные технические параметры

Серия: S3AB–S3MB; вариант на 1000 В — S3MB (SMB).
Конструкция: стеклопассивированный p–n переход; RoHS, без галогенов.
Соответствие корпуса: JEDEC DO‑214AA; Case 403AF (рекомендуемый ленд‑паттерн в даташите).
Электрические измерения VF выполнены импульсным методом: PW ≈ 300 мкс, 1% duty.
Типовые значения CJ измерены при VR = 4 В, f = 1 МГц.

Примечание: параметры основаны на документации onsemi для S3MB. Источник: onsemi Datasheet (PDF).

Основные области применения

Выпрямитель общего назначения в цепях преобразования AC→DC.
Цепи, где нужен диод 3 А / 1000 В в SMD‑корпусе SMB.
Защита от переполюсовки и другие стандартные выпрямительные задачи.

Совместимые обозначения и альтернативы

В рамках той же серии доступны варианты с другими максимальными напряжениями в таком же корпусе SMB: S3KB (800 В), S3JB (600 В), S3GB (400 В), S3DB (200 В), S3BB (100 В), S3AB (50 В).

Вопросы-ответы (FAQ)

Каково максимальное повторяющееся обратное напряжение для этой модели?

Для S3MB — 1000 В (VRRM).

Какой пиковый импульсный ток выдерживает диод?

До 80 А для полуволны 8,3 мс на номинальной нагрузке.

Какое падение напряжения в прямом направлении при 3 А?

Максимум 1,15 В (условия: IF = 3 А).
