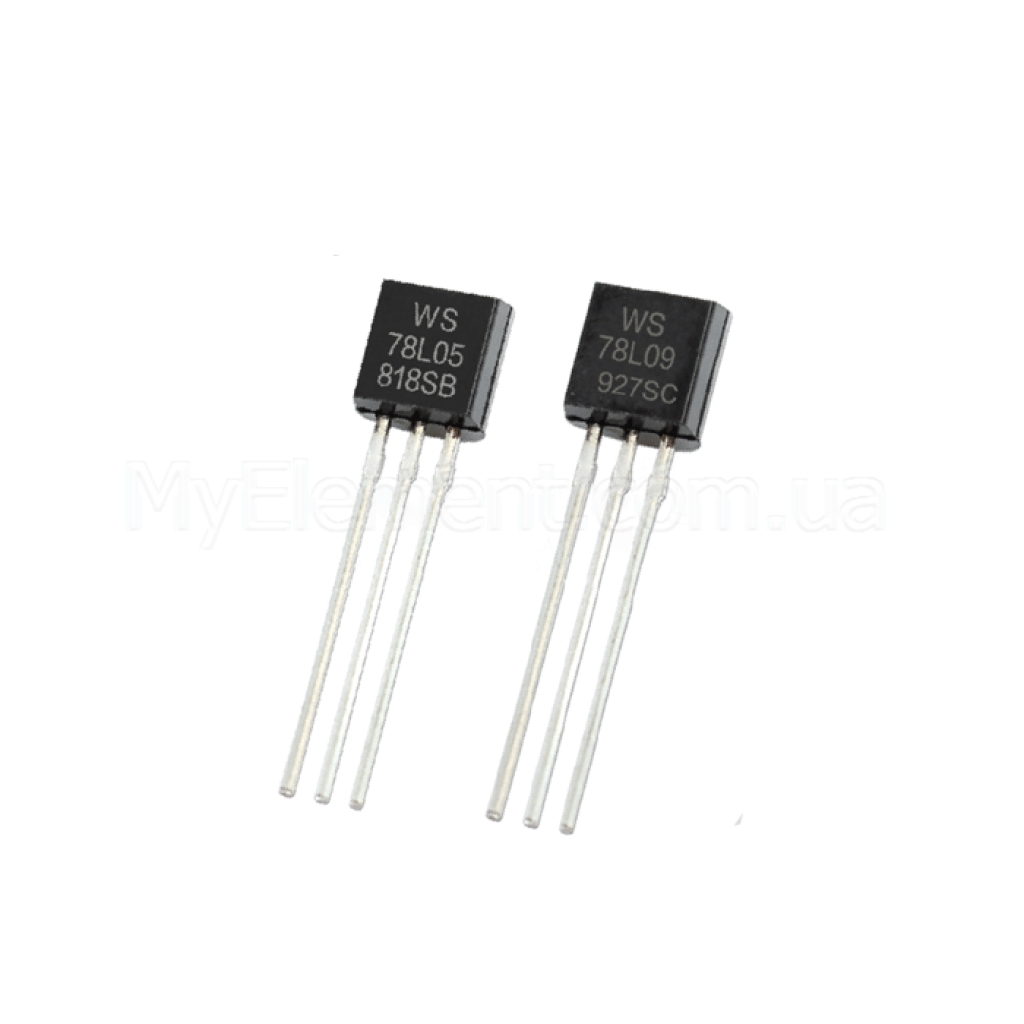

Стабилизатор напряжения WS 78L05 78L06 78L08 78L09 78L12 7815 TO-92

Страна-производитель: Китай Код товара: 5453
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Есть в наличии
Код товара: 5453
2.00 грн
Нашли дешевле?
🚚 Відправка щодня о 15 годині, окрім неділі
Выходное напряжение:5В, 6 В, 8 В, 9 В, 12 В, 15 В
Тип корпуса:TO-92
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Стабилизатор напряжения WS 78L05 78L06 78L08 78L09 78L12 7815 TO-92
Код товара: 5453
2.00 грн
Описание

Стабилизатор напряжения WS 78L05/06/08/09/12/15 TO-92

Линейные 3-выводные стабилизаторы серии WS78Lxx обеспечивают фиксированное выходное напряжение (5–15 В в зависимости от варианта) с выходным током до 100 мА и интегрированными защитами.

Основные преимущества

Простая интеграция

Работает без внешних компонентов; для стабильной работы достаточно 0,33 µF на входе и 0,1 µF на выходе.

Встроенные защиты

Тепловое отключение и ограничение тока короткого замыкания повышают надежность узла питания.

Стабильные параметры

Типичное подавление пульсаций 49 дБ и выходной шум ~42 µV (10 Гц–100 кГц) для 78L05.

Компактный корпус

TO-92 для монтажа в отверстия, удобен для локальной стабилизации на плате.

Ключевые характеристики

Серия и номиналы:WS78Lxx — 5 В, 6 В, 8 В, 9 В, 12 В, 15 В (варианты)
Корпус:TO-92 (3 вывода)
Макс. выходной ток:до 100 мА
Рекомендуемые конденсаторы:Вход 0,33 µF; выход 0,1 µF
Типичное падение напряжения (78L05):~1,7 В
Линейная стабилизация (78L05):~26 mV тип., до 100 mV макс. (VI=8–20 В)
Нагрузочная стабилизация (78L05):~15 mV тип. (1–100 мА); ~8 mV тип. (1–40 мА)
Подавление пульсаций (78L05):~49 дБ (120 Гц)
Выходной шум (78L05):~42 µV (10 Гц–100 кГц)
Диапазон TJ для 78L05:0…+70 °C
Условия спецификации таблиц:VI=10 В, IO=40 мА (если не указано иное)
TO-92 габариты (справочно):D=4,4–4,7 мм; L=14,1–14,5 мм; шаг e1=2,44–2,64 мм

Детальные технические параметры

  • Выводы (TO-92): Input, Common (GND), Output.
  • Электрические характеристики приведены для 78L05; другие номиналы серии имеют аналогичные функции защиты и IO до 100 мА.
  • Типичные условия для регулирования по входу: VI=8–20 В; по нагрузке: IO=1–100 мА.
  • Рекомендации по измерениям: все параметры измеряются с 0,33 µF на входе и 0,1 µF на выходе.
Примечание: параметры основаны на документации Wing Shing Computer Components для WS78L05. Источник: Wing Shing Datasheet (PDF).

Основные области применения

  • Локальная стабилизация питания на плате для узлов до 100 мА.
  • Замена связки «стабилитрон + резистор» для получения стабильного опорного напряжения.
  • Питание низкопотребляющих цифровых и аналоговых модулей на фиксированные уровни 5–15 В.

Совместимые обозначения и альтернативы

Доступны варианты той же серии в корпусе TO‑92: WS78L05, WS78L06, WS78L08, WS78L09, WS78L12, WS78L15 — выберите номинал в соответствии с требуемым выходным напряжением.

Вопросы-ответы (FAQ)

Какой запас по входному напряжению нужен относительно выходного?

Для серии 78Lxx типичное падение составляет около 1,7 В (на примере 78L05), поэтому VIN должен превышать VOUT как минимум на ~1,7 В при типичных условиях.

Какие конденсаторы использовать?

Рекомендуется 0,33 µF на входе и 0,1 µF на выходе, установленные как можно ближе к выводам микросхемы.

Каков максимальный выходной ток?

До 100 мА для любого номинала серии WS78Lxx в корпусе TO‑92.

Характеристики
Основные
Выходное напряжение
5В, 6 В, 8 В, 9 В, 12 В, 15 В
Тип корпуса
TO-92
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
