Кратко о двусторонней макетной плате
Двусторонняя макетная плата предназначена для паяного монтажа прототипов, учебных схем и единичных электронных устройств. Шаг отверстий 2,54 мм подходит для многих выводных компонентов и разъёмов с соответствующим расположением выводов.
Ключевые характеристики
- Тип
- макетная плата для пайки
- Конструкция
- двусторонняя, с металлизированными отверстиями
- Размеры

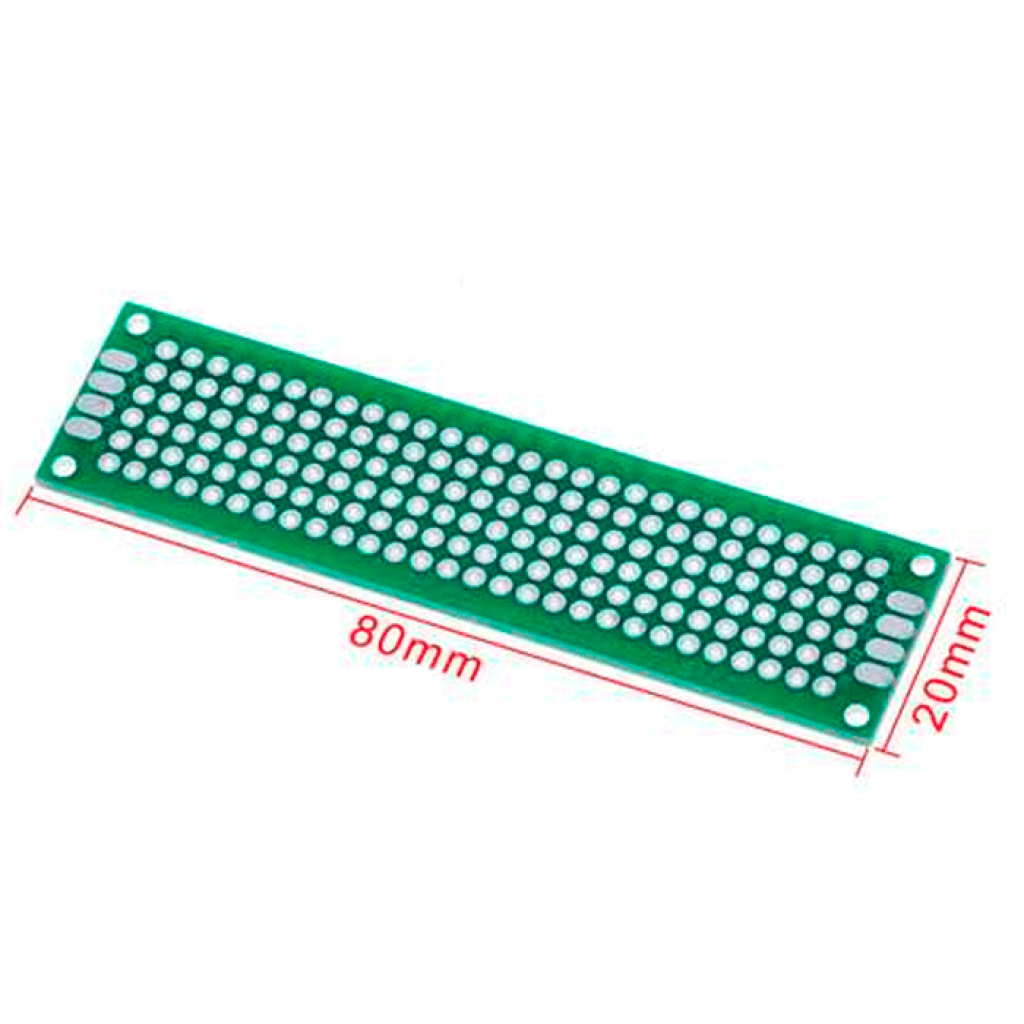

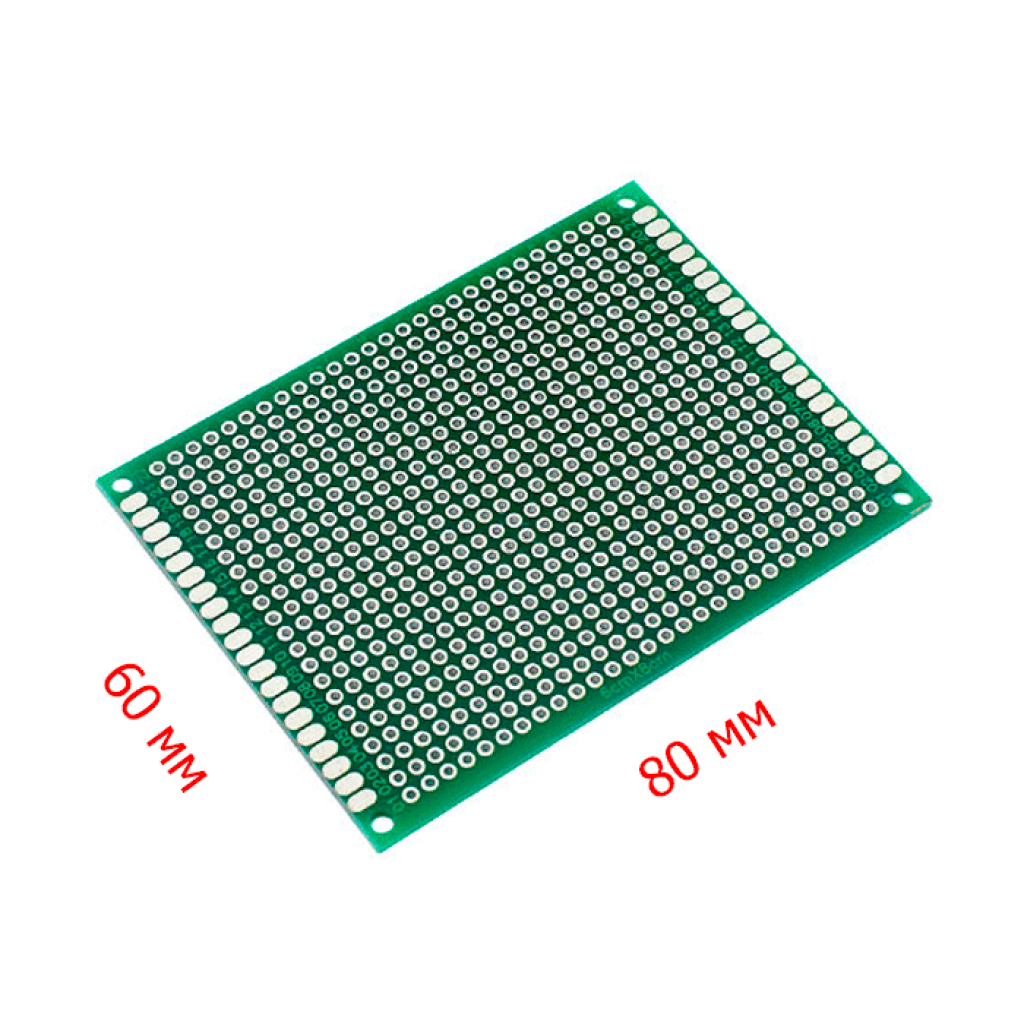

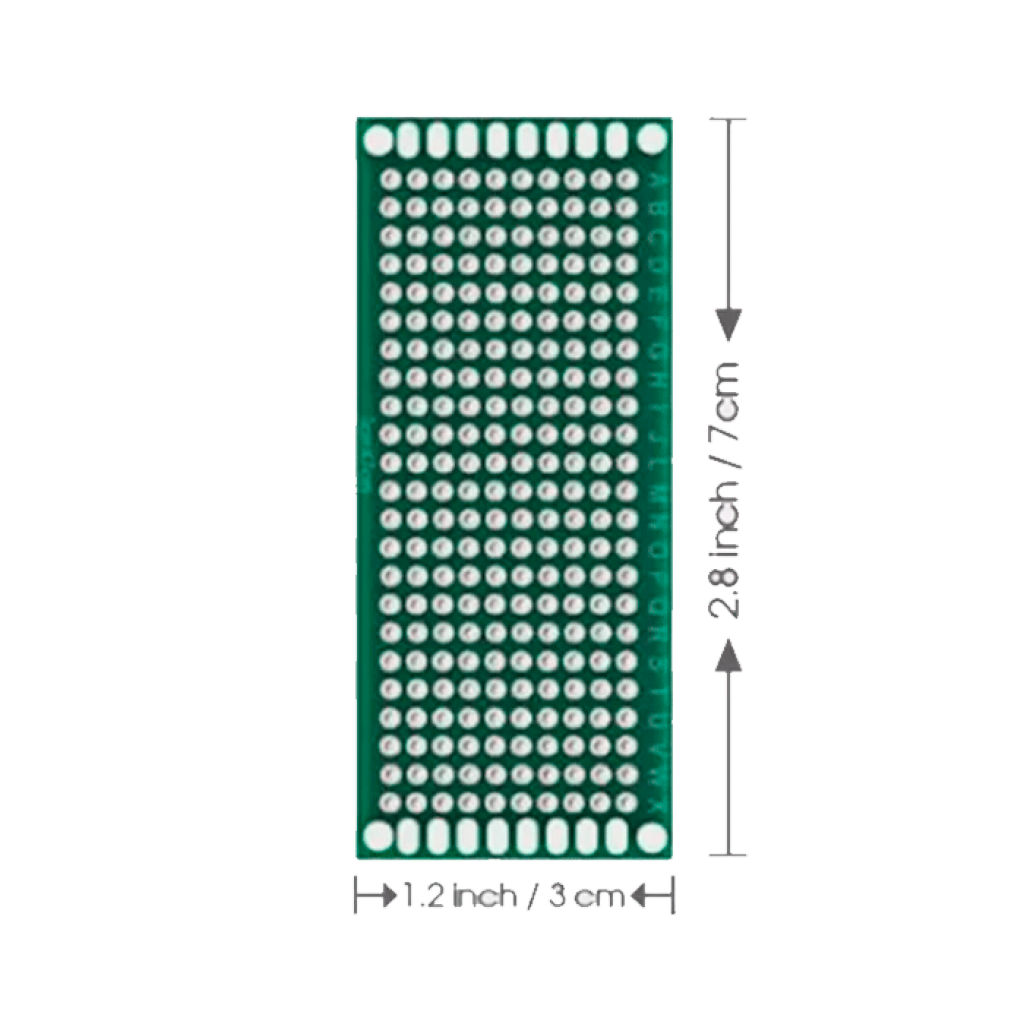

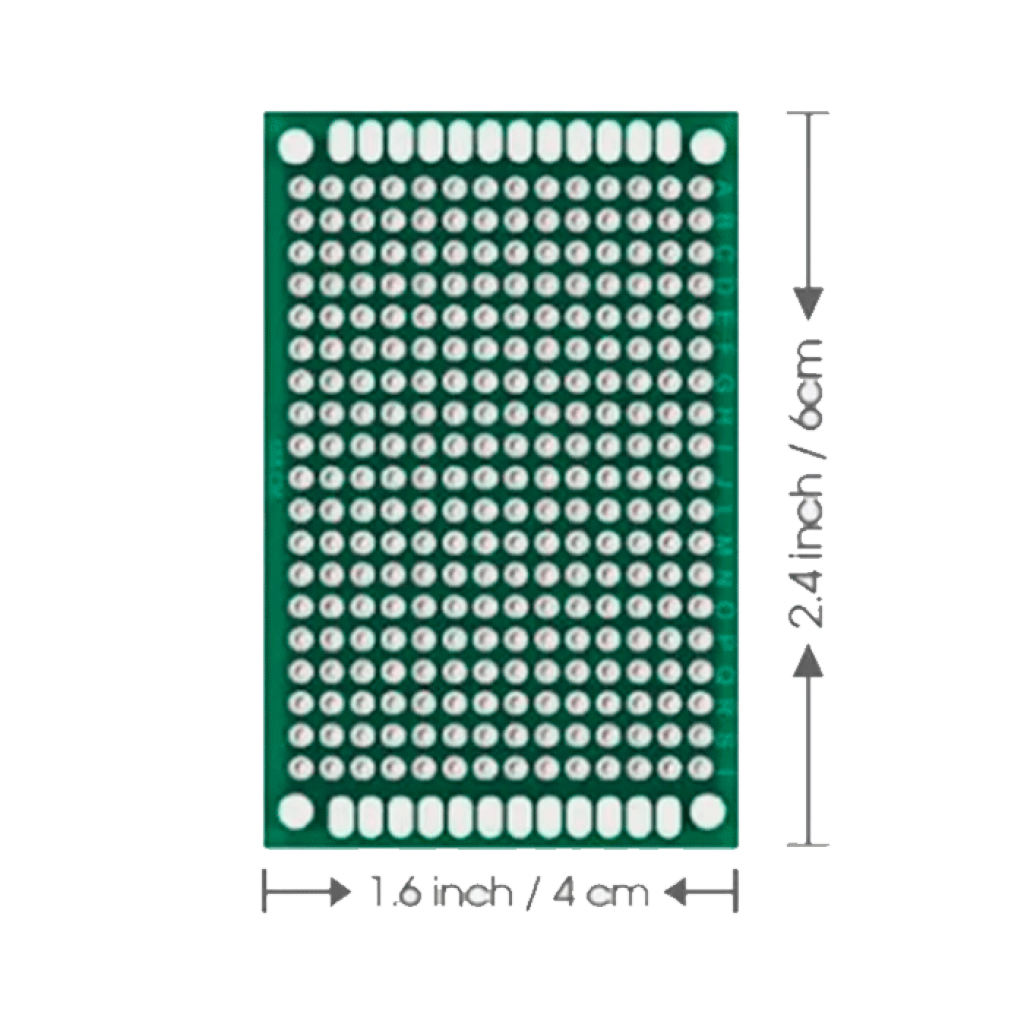

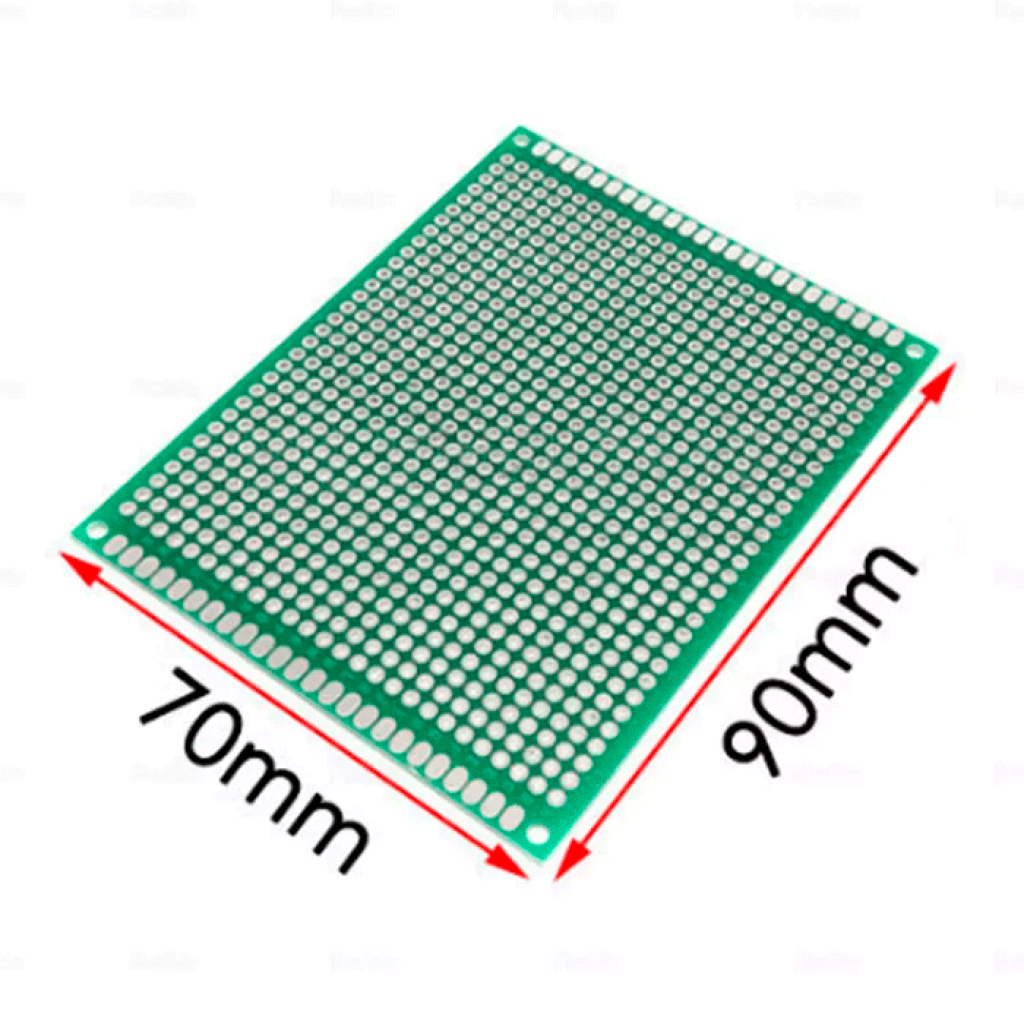

- 90 × 70, 70 × 30, 80 × 20, 80 × 60 или 40 × 60 мм
- Шаг отверстий
- 2,54 мм
- Диаметр отверстий
- 1,0 мм
- Толщина платы
- 1,6 мм
- Материал основы
- FR4
- Контактные площадки
- лужёные, расположены с обеих сторон
- Маркировка
- буквенно-цифровая
Подробное описание и особенности
Паяный монтаж прототипа
Плата позволяет перенести проверенную схему с временного макета на паяный монтаж. Выводные компоненты устанавливаются в отверстия, а необходимые электрические соединения формируются выводами деталей, припоем или монтажными перемычками в соответствии со схемой.
Металлизация соединяет контактные площадки одного отверстия с обеих сторон платы. Это обеспечивает доступ к точке монтажа с двух сторон, однако не отменяет необходимости проверять каждое запланированное соединение.
Компоновка и совместимость
Шаг 2,54 мм совместим со многими резисторами, конденсаторами, диодами, транзисторами, DIP-микросхемами и штыревыми разъёмами. Перед пайкой необходимо отдельно сопоставить диаметр, шаг, количество и конфигурацию выводов конкретного компонента с отверстиями платы.
Буквенно-цифровая маркировка облегчает перенос схемы на плату и поиск контрольных точек. Для сложного монтажа стоит заранее нарисовать схему размещения компонентов, шин питания и перемычек.
Подойдёт / не подойдёт
Подойдёт
- для паяных прототипов с выводными компонентами;
- для обучения компоновке, монтажу и пайке электронных схем;
- для индикаторов, таймеров, плат управления и несложной автоматики;
- для монтажа разъёмов, перемычек и вспомогательных компонентов вокруг платы контроллера;
- для выбора компактного или увеличенного формата под конкретный корпус.
Не подойдёт
- для многократного изменения схемы без выпаивания деталей;
- для компонентов, выводы которых не соответствуют шагу или диаметру отверстий;
- для SMD-компонентов без соответствующих переходников или другого способа монтажа;
- для сильноточных, высоковольтных или сетевых цепей без отдельного расчёта проводников, изоляционных расстояний и теплового режима;
- для схемы, которая не помещается на выбранном формате с необходимыми монтажными зазорами.
Примеры применения
Учебная схема
На плате можно собрать паяный макет со светодиодами, резисторами, кнопками, транзисторами или DIP-микросхемами после проверки схемы их подключения.
Вспомогательная плата контроллера
Макетная плата может удерживать разъёмы, индикаторы, согласующие компоненты и внешние драйверы. Расположение выводов контроллера и способ его крепления необходимо проверить до пайки.
Единичное устройство
Плата подходит в качестве монтажной основы для таймера, сигнализатора, интерфейсного модуля или другой низковольтной схемы, параметры которой рассчитаны отдельно.
Последовательность монтажа
-
Выберите формат
Сопоставьте размер платы с габаритами компонентов, разъёмов, креплений и корпуса. Оставьте место для перемычек и доступа к контрольным точкам.
-
Спланируйте размещение
Обозначьте компоненты, питание, сигнальные линии и полярность деталей. Проверьте шаг и диаметр всех выводов до начала пайки.
-
Выполните монтаж
Начинайте с низких компонентов, формируйте соединения по схеме и не перегревайте контактные площадки длительной или многократной пайкой.
-
Проверьте соединения
До подачи питания осмотрите места пайки, проверьте полярность компонентов, целостность необходимых цепей и отсутствие коротких замыканий с помощью мультиметра.
Ограничения и безопасность
Проверка перед включением
Ошибка полярности, неправильная перемычка или перемычка из припоя могут повредить компоненты и источник питания. Подавайте напряжение только после визуального контроля и проверки мультиметром.
Электрическая нагрузка
Плата не определяет допустимый ток, напряжение или изоляционные расстояния готового устройства. Не используйте её для сетевых или мощных силовых цепей без соответствующего инженерного расчёта.
Нагрев во время пайки
Не удерживайте нагретое жало на одной площадке дольше, чем необходимо для формирования соединения. Предварительное планирование уменьшает количество повторных перепаиваний.
Крупные компоненты
Трансформаторы, радиаторы, реле и другие тяжёлые детали требуют отдельной механической фиксации. Не возлагайте их вес только на припаянные выводы и контактные площадки.
FAQ
Какой размер платы выбрать?

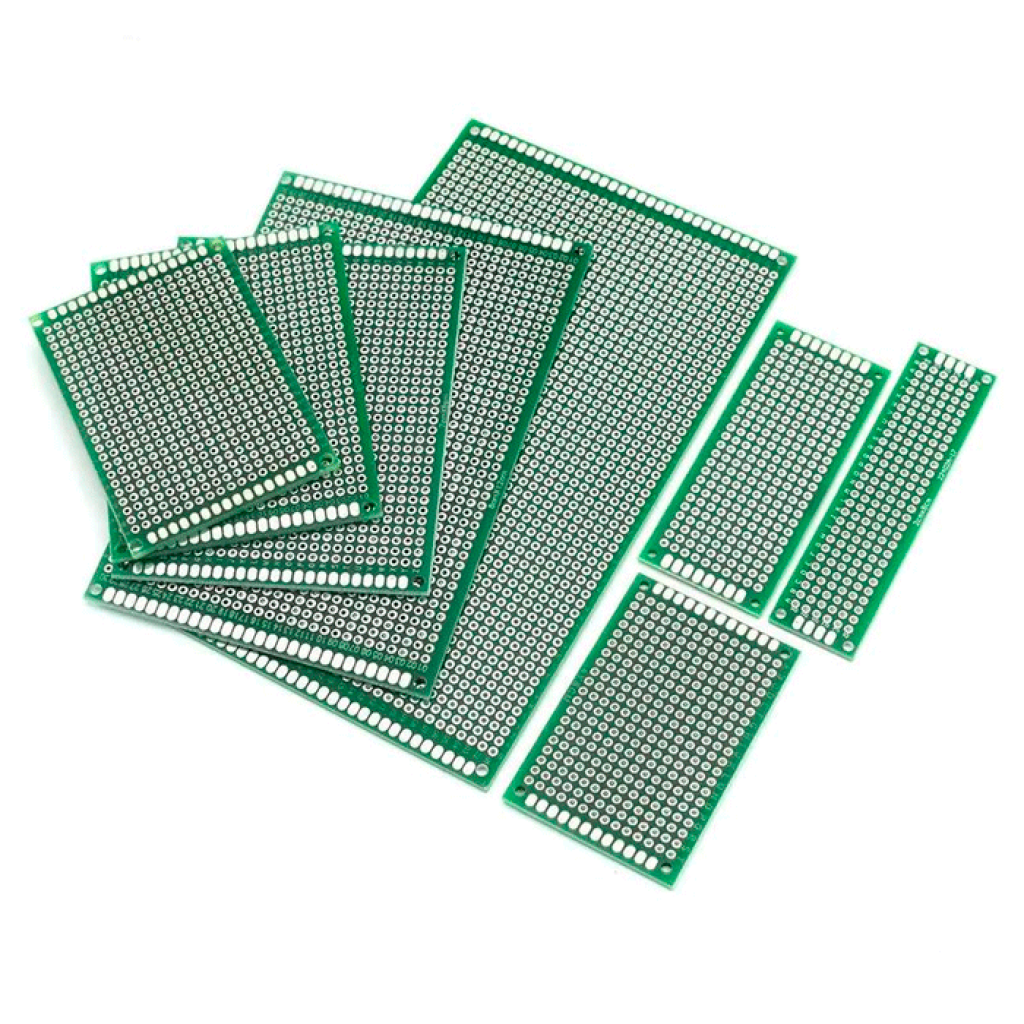

Выберите самый маленький формат, на котором компоненты, перемычки и крепления размещаются без чрезмерного уплотнения. Доступные варианты: 90 × 70, 70 × 30, 80 × 20, 80 × 60 и 40 × 60 мм.
Подходят ли компоненты с шагом 2,54 мм?
Да, отверстия расположены с шагом 2,54 мм. Дополнительно проверьте диаметр, количество и фактическую конфигурацию выводов компонента.
Можно ли изменять схему без пайки?
Эта плата предназначена для паяного монтажа. Для многократной сборки и изменения схемы удобнее сначала использовать беспаечную макетную плату на 170 отверстий, а затем перенести проверенный вариант на плату для пайки.
Соединены ли соседние контактные площадки?
Перед монтажом проверьте топологию площадок мультиметром и формируйте электрические соединения в соответствии со схемой. Буквенно-цифровая маркировка помогает ориентироваться, но не обозначает готовые электрические соединения.
