Модуль CAN шины на MCP2515 и TJA1050

Name: Модуль CAN шины на MCP2515 и TJA1050
Brand: Мій Проект
SKU: 1205
Price: 140.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1205

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

FAQ

Есть в наличии

Код товара: 1205

140.00 грн

Нашли дешевле?

-Входное напряжение-:5 В

-Ток потребления-:5 мА

-Интерфейс-:SPI

-Микроконтроллер-:MCP2515

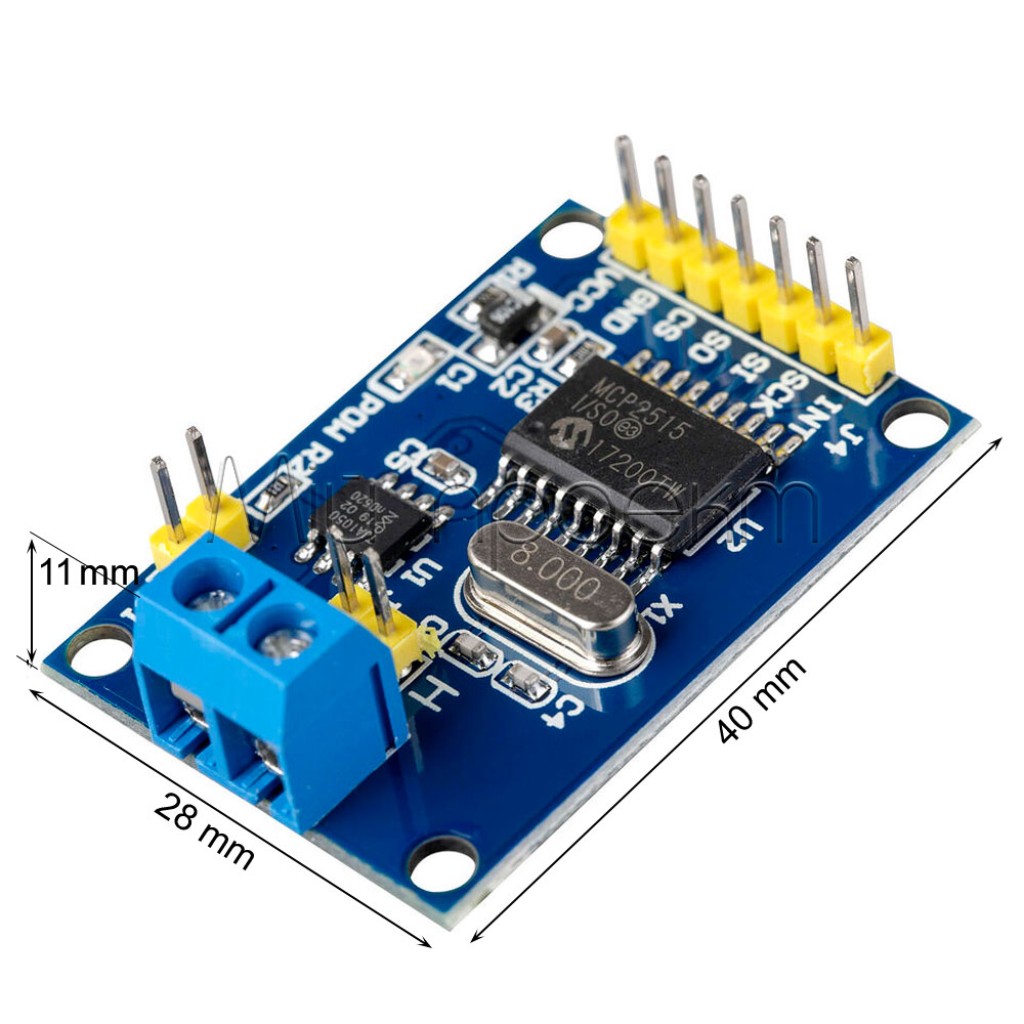

-Размеры-:40 х 28 х 11 мм

-Диапазон рабочей температуры-:від - 40 °C до + 85 °C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль CAN шины на MCP2515 и TJA1050

Код товара: 1205

140.00 грн

Описание

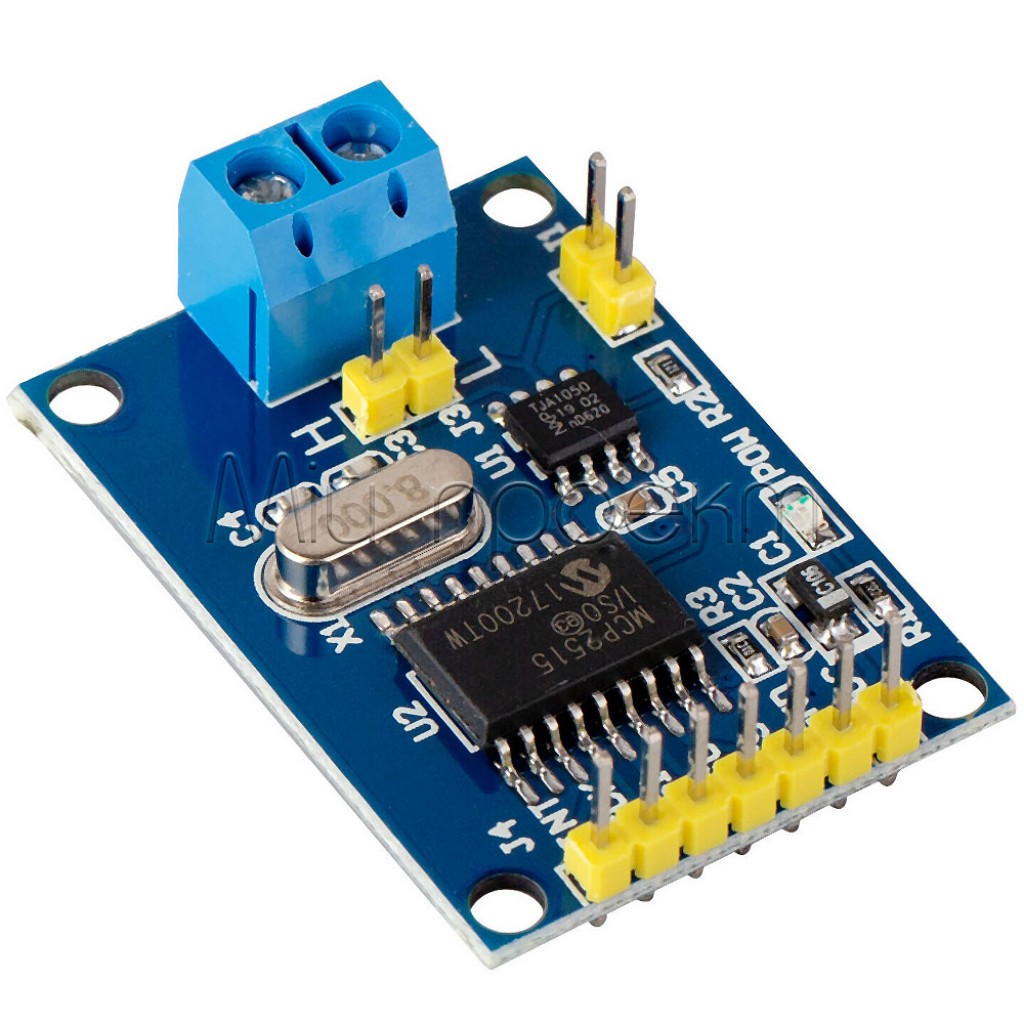

🔌 Модуль CAN шины MCP2515 с трансивером TJA1050

Надежный интерфейс для высокоскоростной промышленной связи до 1 Мбит/с

Общее описание

Модуль CAN шины MCP2515 – передовое решение для промышленной и автомобильной коммуникации на базе протокола Controller Area Network (CAN). Этот высококачественный модуль, построенный на микросхеме MCP2515 от Microchip и трансивере TJA1050, обеспечивает надежную передачу данных на расстояние до 1000 метров со скоростью до 1 Мбит/с. В отличие от стандартных протоколов UART, SPI и I2C, которые имеют ограничения при использовании на больших расстояниях, CAN шина специально разработана для устойчивой связи в условиях повышенных помех. Модуль идеально подходит для автоматизации производства, робототехники, автомобильных систем и любых проектов, требующих надежной коммуникации между несколькими устройствами.

✅ Технические преимущества:

• Высокая скорость передачи данных – поддержка коммуникации до 1 Мбит/с при использовании тактовой частоты 8 МГц, что позволяет обеспечить быстрый обмен данными между устройствами в реальном времени
• Надежность передачи – протокол CAN 2.0B содержит пять методов проверки ошибок, что гарантирует целостность данных даже в средах с сильными электромагнитными помехами
• Легкая интеграция через SPI – контроллер MCP2515 подключается к любому микроконтроллеру через стандартный SPI интерфейс на скорости до 10 МГц, обеспечивая простую интеграцию в существующие проекты
• Встроенный терминальный резистор – наличие джампера для подключения терминального резистора 120 Ом упрощает конфигурацию шины и устраняет необходимость в дополнительных компонентах
• Устойчивость к промышленным условиям – дифференциальная передача сигнала через трансивер TJA1050 обеспечивает высокую помехоустойчивость и позволяет использовать модуль в промышленных средах
• Буферизированные сообщения – наличие двух буферов приема с приоритетным хранением обеспечивает обработку сообщений в порядке их важности без потери данных

🔧 Идеальное решение для:

Автомобильные системы

Промышленная автоматизация

Робототехника

Умные здания

Медицинское оборудование

Распределенные системы управления

IoT проекты

Обучающие проекты

💡 Широкие возможности применения:

Мультикотроллерная система управления – с помощью CAN модуля можно создать надежную сеть из нескольких микроконтроллеров, обменивающихся данными по единой шине. Каждый узел может отправлять сообщения с уникальным идентификатором, а другие узлы принимают только нужные им данные, обеспечивая эффективное распределение задач между компонентами системы.
Мониторинг и диагностика автомобиля – модуль позволяет подключаться к диагностической шине автомобиля для считывания параметров двигателя, трансмиссии, тормозной системы и других компонентов. Это дает возможность создавать собственные системы мониторинга, регистраторы данных или расширенные панели приборов.
Сбор данных с сенсоров – в проектах, где нужно собирать данные с множества датчиков, расположенных на значительном расстоянии, CAN модуль обеспечивает надежную связь даже в средах с высоким уровнем электрических помех. Данные о температуре, влажности, давлении и других параметрах могут передаваться на центральный контроллер без потерь.
Распределенное управление промышленным оборудованием – создание сложных систем автоматизации с распределенной архитектурой, где разные контроллеры управляют отдельными узлами оборудования, но при этом обмениваются критически важной информацией через надежную CAN шину, обеспечивая синхронизацию работы.
Образовательные проекты – изучение промышленных протоколов связи и создание учебных стендов для демонстрации работы CAN шины, используемой в современных автомобилях и промышленном оборудовании. Простота интеграции с Arduino позволяет быстро создавать демонстрационные проекты с передачей данных между устройствами.

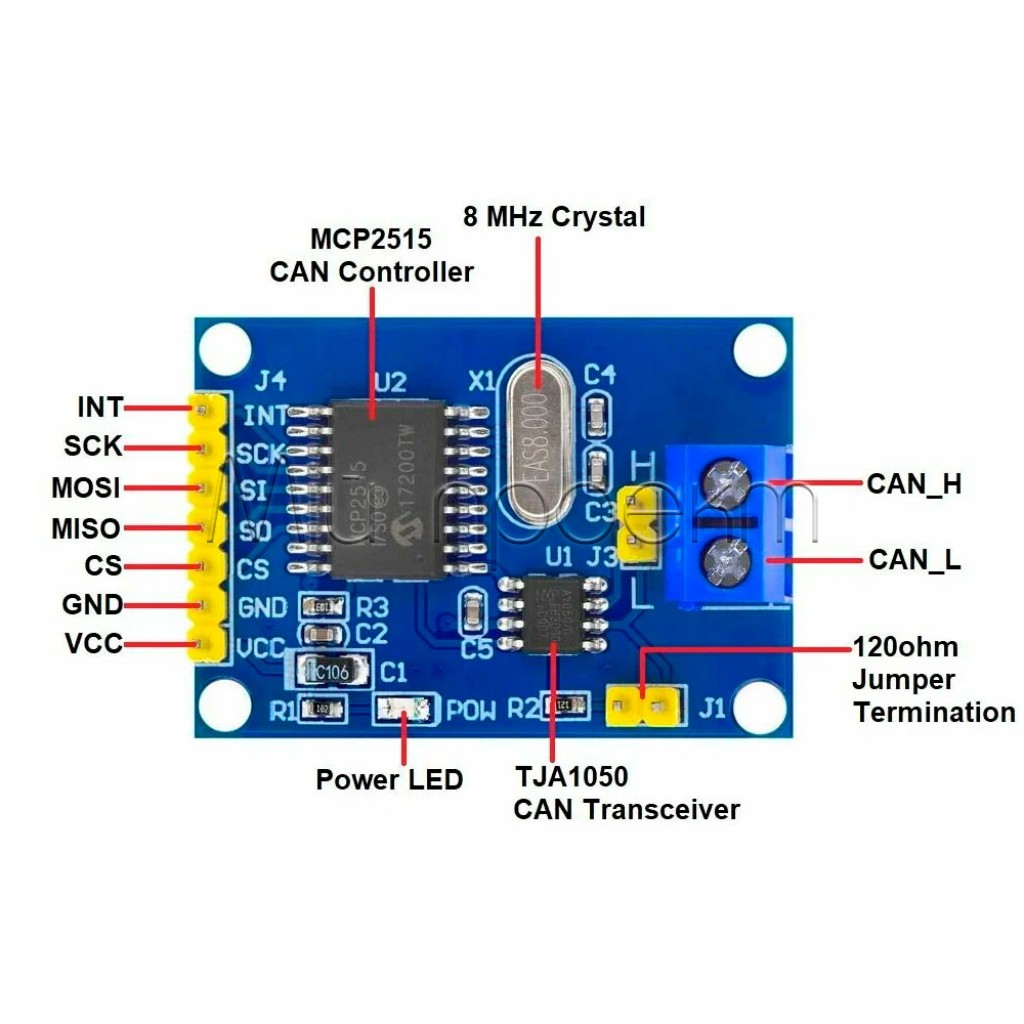

📦 Детальные технические характеристики:

Основной контроллер: MCP2515 от Microchip
Трансивер: TJA1050
Питание: 5В (VCC)
Интерфейс с микроконтроллером: SPI (до 10 МГц)
Тактовый генератор: Кварцевый резонатор 8 МГц
Скорость передачи данных по CAN:
- Максимальная: 1 Мбит/с
- Рекомендуемая: 500 кбит/с для большинства проектов
Версия протокола: CAN 2.0B
Поддержка кадров:
- Стандартные (11-битный идентификатор)
- Расширенные (29-битный идентификатор)
Буферы приема: 2 буфера с приоритетным хранением сообщений
Пин прерывания (INT): Для уведомления о получении нового сообщения
Терминальный резистор: Встроенный 120 Ом с возможностью подключения через джампер J1

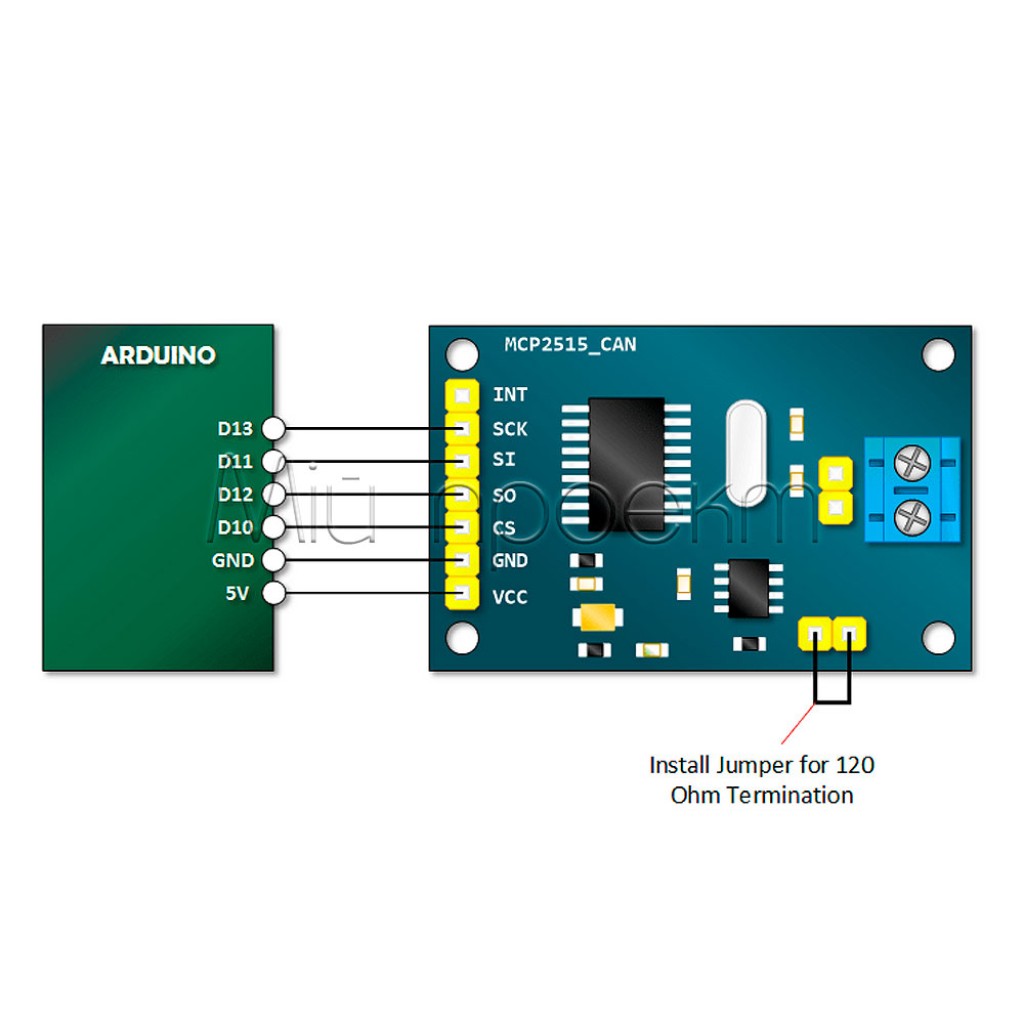

Интерфейсные пины:
- VCC: Питание 5В
- GND: Земля
- CS: Chip Select для SPI
- SO: Serial Out (MISO)
- SI: Serial In (MOSI)
- SCK: Serial Clock
- INT: Пин прерывания
Клеммник: Винтовой для подключения линий CAN_H и CAN_L
Максимальное расстояние передачи: До 1000 м при использовании правильно терминированной витой пары
Индикация: Светодиод питания (POW)

⚠️ Важные аспекты использования:

Терминация шины – для правильной работы CAN сети необходимо активировать терминальный резистор 120 Ом на каждом конце шины. На модуле это выполняется путем замыкания джампера J1. Отсутствие правильной терминации приведет к отражению сигналов и нестабильной работе шины, особенно на высоких скоростях.
Подключение линий CAN – для надежной связи на большие расстояния рекомендуется использовать витую пару для подключения CAN_H и CAN_L, что значительно повышает помехоустойчивость шины. Важно соблюдать правильную полярность – CAN_H соединяется с CAN_H, а CAN_L соединяется с CAN_L.
Конфигурация скорости – при установке скорости передачи данных через функцию setBitrate() необходимо учитывать частоту кварцевого резонатора на модуле (8 МГц). Выбор неправильных параметров может привести к ошибкам связи.
Использование буферов – для обработки полученных сообщений используйте функцию mcp2515.readMessage() внутри цикла и проверяйте статус ошибки MCP2515::ERROR_OK. Это позволит корректно получать все входящие сообщения и избежать потери данных при интенсивном обмене.
Питание модуля – для стабильной работы необходимо обеспечить качественное питание 5В. В промышленных условиях с высоким уровнем помех рекомендуется использовать дополнительную фильтрацию питания для предотвращения ошибок в работе микросхем MCP2515 и TJA1050.

Модуль CAN шины MCP2515 – это надежное и гибкое решение для внедрения промышленной связи в ваши проекты. Благодаря высокой помехоустойчивости, большому расстоянию передачи и простой интеграции, вы сможете создавать надежные распределенные системы управления, даже в сложных условиях эксплуатации.

#CANbus #MCP2515 #TJA1050 #Промышленнаясвязь #Arduino #Автоматизация

Характеристики

-Основные-

-Входное напряжение-

5 В

-Ток потребления-

5 мА

-Интерфейс-

SPI

-Микроконтроллер-

MCP2515

-Дополнительные-

-Размеры-

40 х 28 х 11 мм

-Диапазон рабочей температуры-

від - 40 °C до + 85 °C

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Как настроить скорость CAN?

!Установите регистры тайминга в MCP2515 по документации, например, для 500 кбит/с при 16 МГц.
?Как проверить связь через SPI?

!Отправьте команду сброса (0xC0) и проверьте регистр статуса через SPI.
?Почему нет данных на шине CAN?

!Проверьте резисторы (120 Ом), питание, скорость и подключение. Возможно, нужен анализатор CAN.
?Как настроить фильтры для определенных сообщений?

!В MCP2515 задайте фильтры и маски для нужных ID через библиотеку или регистры.
?Нужно ли добавлять резисторы на конци шины на MCP2515?

!Да , добавьте внешние 120 Ом на концах шины для стабильности.
