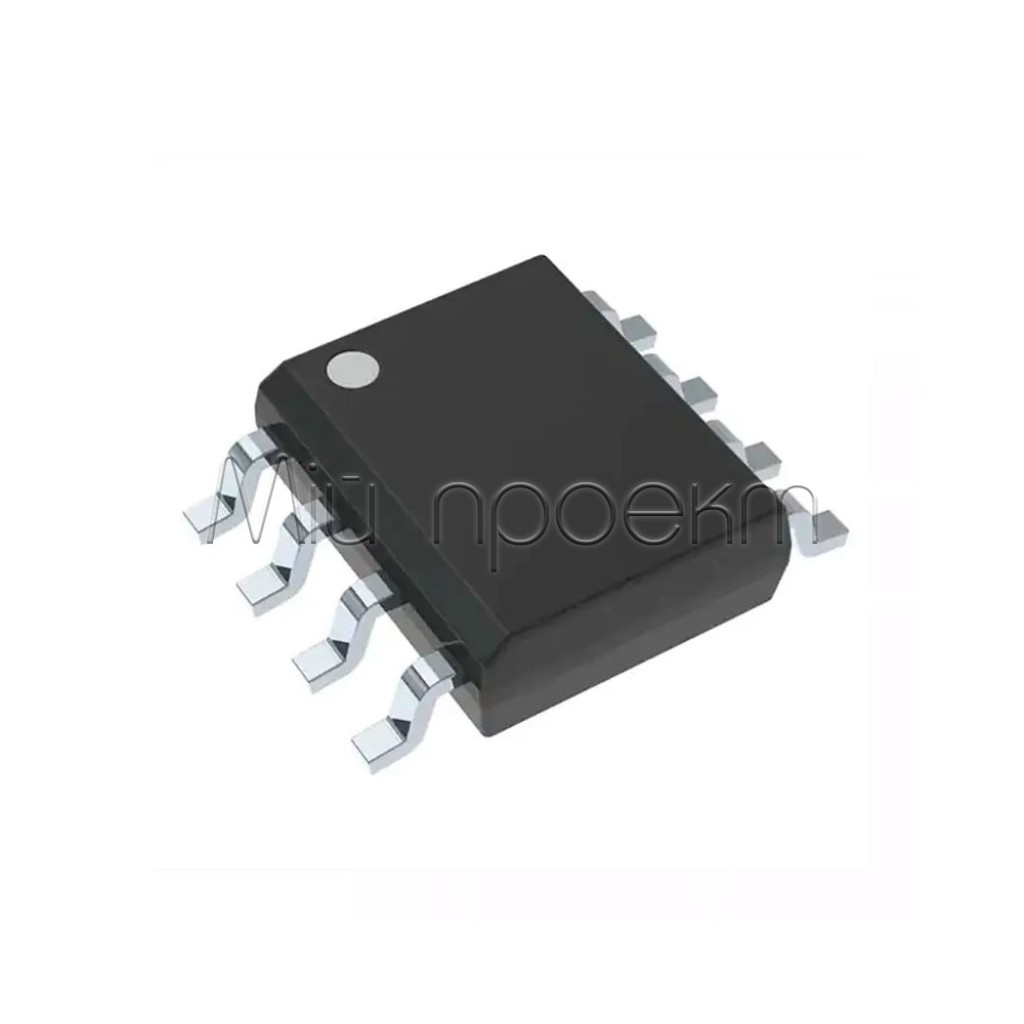

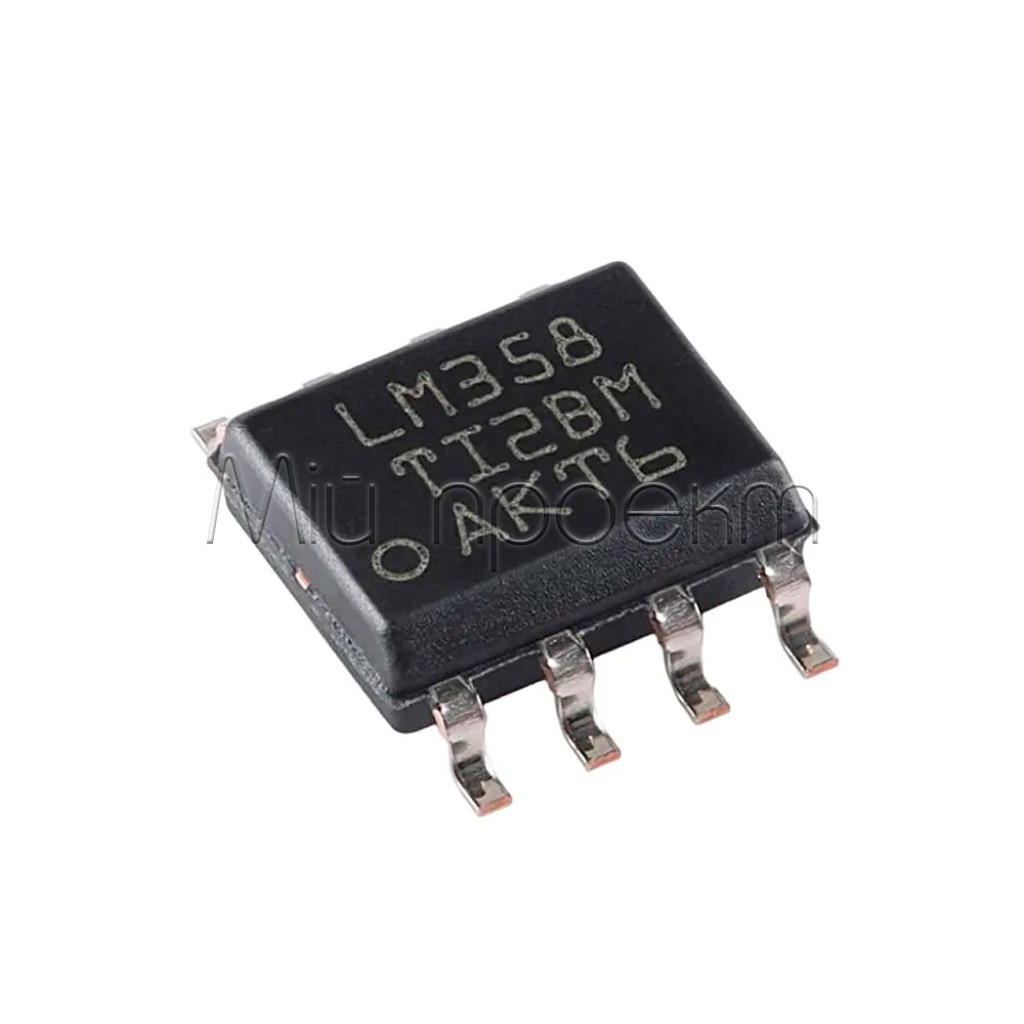

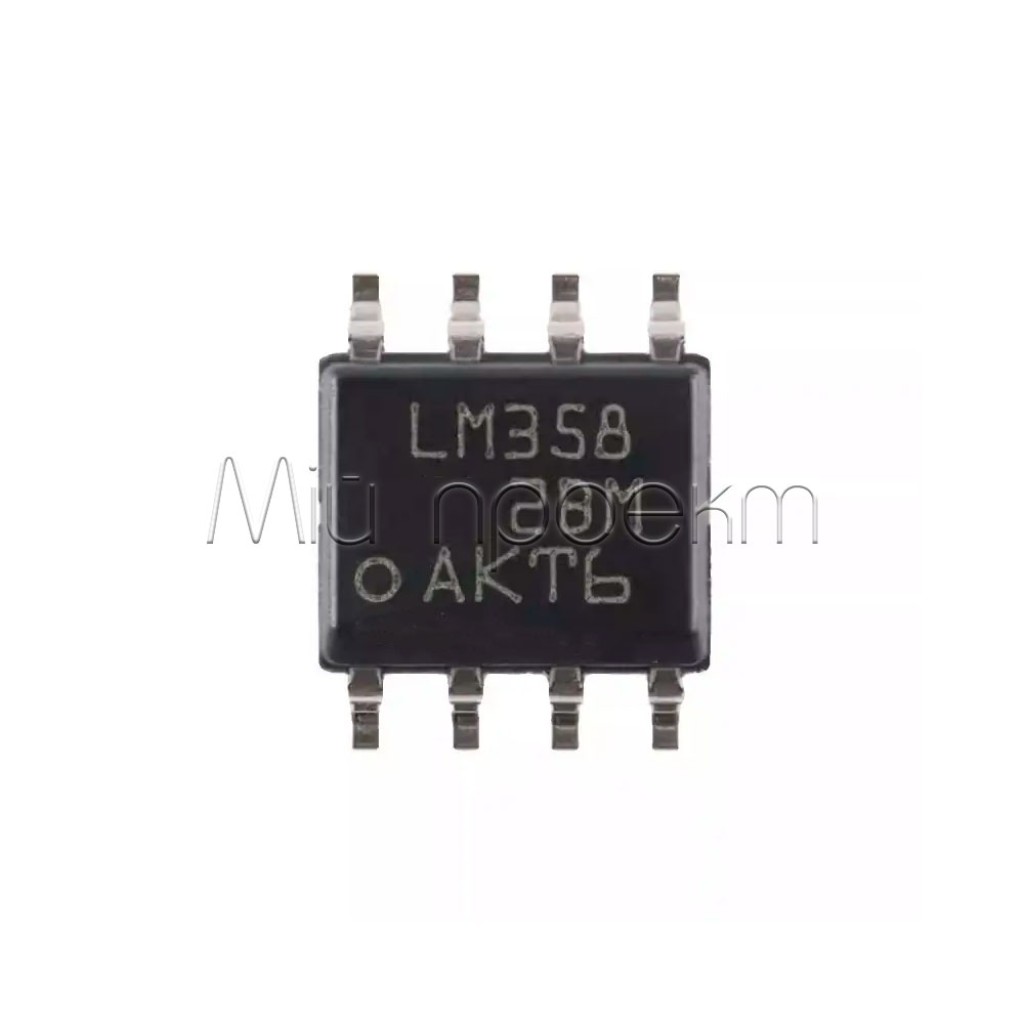

LM258DR LM2903DR LM2904DR LM293DR LM311DR LM331M/DR LM358DR LM386M/MX LM393DR LM393DR2G SOP-8 корпус

Страна-производитель: Китай Код товара: 5403
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
LM258DR LM2903DR LM2904DR LM293DR LM311DR LM331M/DR LM358DR LM386M/MX LM393DR LM393DR2G SOP-8 корпус
LM258DR LM2903DR LM2904DR LM293DR LM311DR LM331M/DR LM358DR LM386M/MX LM393DR LM393DR2G SOP-8 корпус
LM258DR LM2903DR LM2904DR LM293DR LM311DR LM331M/DR LM358DR LM386M/MX LM393DR LM393DR2G SOP-8 корпус
LM258DR LM2903DR LM2904DR LM293DR LM311DR LM331M/DR LM358DR LM386M/MX LM393DR LM393DR2G SOP-8 корпус
Есть в наличии
Код товара: 5403
5.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:3 - 32 В
Количество каналов:2
Рабочая температура:- 40 °C ... + 85 °C
Тип корпуса:SOP-8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
LM258DR LM2903DR LM2904DR LM293DR LM311DR LM331M/DR LM358DR LM386M/MX LM393DR LM393DR2G SOP-8 корпус
Код товара: 5403
5.00 грн
Описание

LM2903DR SOP-8

Двойной дифференциальный компаратор с выходами с открытым коллектором, предназначенный для широкого диапазона питания и точного сравнения аналоговых сигналов.

Основные преимущества

Широкий диапазон питания

Работает от одного источника 2…30 В, что упрощает интеграцию в различные системы питания.

Входной диапазон включает землю

Общий режим на входе охватывает 0 В, что удобно для низковольтных датчиков и измерений возле земли.

Открытый коллектор выхода

Совместимость с TTL/CMOS и возможность “wired-AND” объединения выходов через подтягивающий резистор.

Низкое потребление и быстродействие

Типичный ток потребления ~0.8–1 мА при 5 В и типичное быстродействие 1.3 мкс для стандартных условий измерения.

Ключевые характеристики

Тип устройства:Двойной дифференциальный компаратор
Корпус:SOP-8
Количество каналов:2
Диапазон питания (однополярное):2…30 В
Диапазон входного напряжения (общий режим):0…VCC − 1.5 В тип., 0…VCC − 2 В по всему диапазону температур
Тип выхода:Открытый коллектор; совместим с TTL, MOS, CMOS
Типичное быстродействие:1.3 мкс (VCC=5 В, RL=5.1 кОм до 5 В, CL=15 пФ, шаг 100 мВ, overdrive 5 мВ)
Смещение напряжения на входе (VIO):2 мВ тип., 7 мВ макс при 25 °C; 15 мВ макс во всем диапазоне температур
Ток потребления (ICC):0.8–1 мА тип. при VCC=5 В; до 2.5 мА при VCC=MAX
Рабочая температура:−40…+125 °C

Детальные технические параметры

  • Абсолютный максимум для питания (не-B версия): до 36 В; рекомендованный рабочий максимум для LM2903 — 30 В.
  • Выход низкого уровня: типично 150…400 мВ при IOL=4 мА (25 °C).
  • Входные токи: IIB тип. ~25 нА, IIO тип. ~5–50 нА (при 25 °C).
  • Один или оба входа могут достигать уровня VCC без повреждения; не допускайте более чем −0.3 В ниже земли на входах.
  • Для корректной работы выхода требуется подтягивающий резистор к источнику логического напряжения; пример условий измерения: RL=5.1 кОм, CL=15 пФ.
Примечание: параметры основаны на документации Texas Instruments для LM2903. Источник: Texas Instruments Datasheet (PDF).

Основные области применения

  • Пороговые детекторы и мониторинг напряжения питания.
  • Оконные компараторы, формирователи импульсов, детекторы нулевого перехода.
  • Сенсорные интерфейсы и системы автоматики/управления.

Совместимые обозначения и альтернативы

Возможные замены из того же семейства в SOP‑8: LM393DR (аналогичная функциональность, другой температурный диапазон), LM293DR (−25…+85 °C), а также улучшенная версия LM2903B с меньшим смещением и более высокой скоростью работы. Подбирайте с учетом необходимого температурного диапазона и характеристик.

Вопросы-ответы (FAQ)

Нужен ли подтягивающий резистор на выходе?

Да. Выход с открытым коллектором требует подтягивания к нужному логическому напряжению. Значение резистора зависит от быстродействия и тока; в типичном измерительном режиме используется RL=5.1 кОм.

Можно ли питать от 3.3 В?

Да. Рекомендуемый диапазон питания для LM2903 — 2…30 В, поэтому 3.3 В поддерживается.

Каков реальный диапазон входного напряжения общего режима?

Типично 0…VCC−1.5 В (0…VCC−2 В по всему диапазону температур). Не опускайте входы ниже −0.3 В относительно земли.

Характеристики
Основные
Входное напряжение
3 - 32 В
Количество каналов
2
Рабочая температура
- 40 °C ... + 85 °C
Тип корпуса
SOP-8
