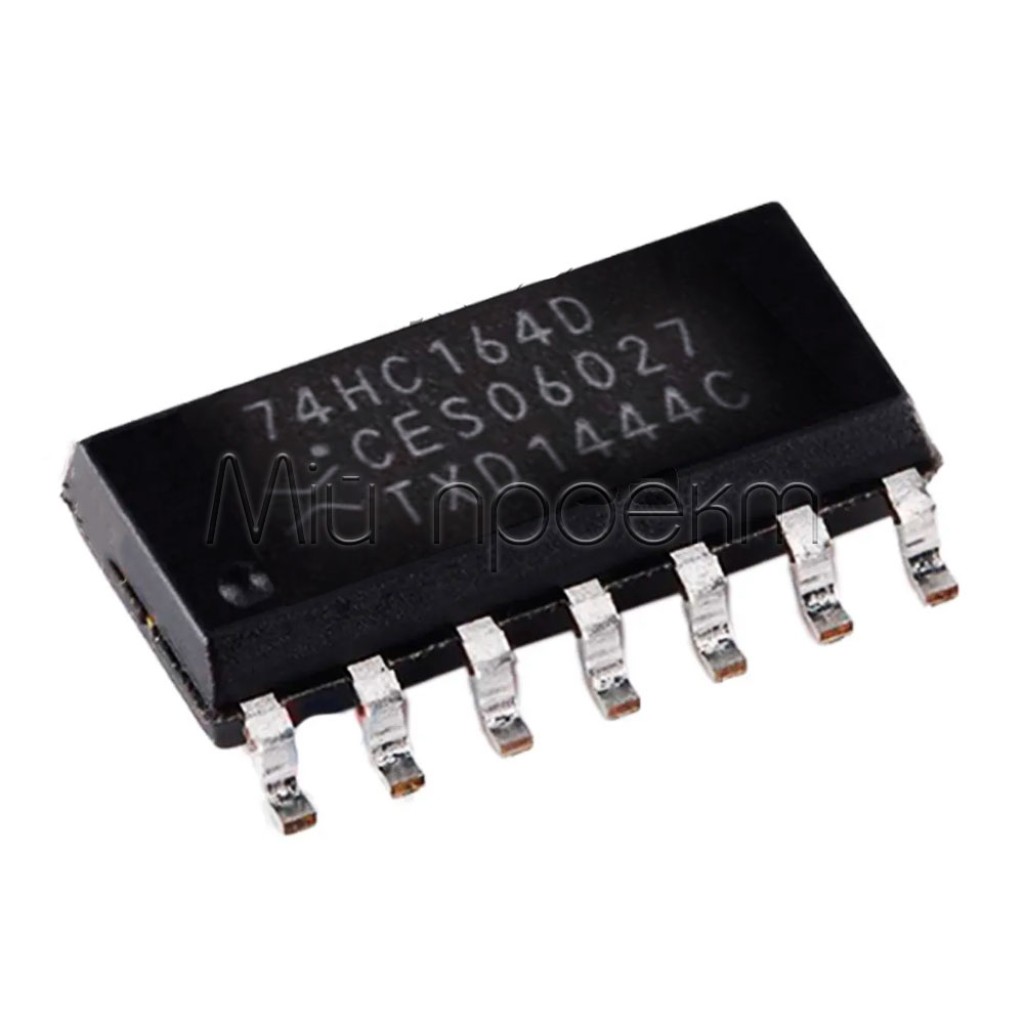

74HC164D 74HC164 SOP14 корпус

Код товара: 5421

7.00 грн

Описание

74HC164D SOP-14

8-разрядный последовательно-параллельный сдвиговый регистр с двумя последовательными входами (DSA, DSB), тактовым входом CP и асинхронным сбросом MR (LOW). Корпус SOP-14 (SO14) обеспечивает компактное исполнение для поверхностного монтажа.

Основные преимущества

Широкий диапазон питания

Работает от 2.0 до 6.0 В (версия HC), что упрощает интеграцию в различные цифровые системы.

Высокое быстродействие

Типичная максимальная частота тактирования до 85 МГц при VCC = 6.0 В, CL = 50 пФ.

Надежное управление данными

Два последовательных входа позволяют использовать один как активное HIGH‑разрешение для другого; асинхронный MR мгновенно очищает выходы в LOW.

Устойчивость и совместимость

ESD: HBM > 2 кВ (класс 2), CDM > 1 кВ (класс C3); устойчивость к защёлкиванию > 100 мА (JESD78, Class II Level B).

Ключевые характеристики

Тип:	8-разрядный последовательно-параллельный сдвиговый регистр (SIPO)
Количество разрядов:	8
Питание VCC:	2.0…6.0 В (HC)
Диапазон температур:	-40…+125 °C
Входы/управление:	DSA, DSB (последовательные данные), CP (тактовый, фронт LOW→HIGH), MR (асинхронный сброс, активный LOW)
Выходы:	Q0…Q7 (параллельные)
f_max (тип.):	85 МГц @ VCC=6.0 В, CL=50 пФ; 71 МГц @ VCC=4.5 В, CL=50 пФ
Задержка t_pd (тип.):	CP→Qn: 15 нс @ 4.5 В, CL=50 пФ; 12 нс @ 6.0 В, CL=50 пФ
Мин. ширина импульса CP:	16 нс @ 4.5 В; 14 нс @ 6.0 В
Уровни входов (HC @ VCC=4.5 В):	VIH ≥ 3.15 В; VIL ≤ 1.35 В
Входная ёмкость (тип.):	3.5 пФ
Ток питания ICC (макс, 25 °C):	8 μА @ VCC=6.0 В
Корпус:	SOP-14 (SO14, SOT108-1), ширина корпуса 3.9 мм

Детальные технические параметры

Перемещение данных на фронте LOW→HIGH тактового входа CP; MR=LOW асинхронно устанавливает все выходы в LOW.
Любой из входов DSA/DSB может использоваться как активное HIGH‑разрешение для ввода через другой.
Динамика (HC, CL=50 пФ, 25 °C): tpd CP→Qn тип. 15 нс @ 4.5 В (макс 34 нс), тип. 12 нс @ 6.0 В (макс 29 нс).
Максимальная частота (HC, CL=50 пФ, 25 °C): мин 30/35 МГц; тип. 71/85 МГц @ VCC=4.5/6.0 В соответственно.
Временные допуски (HC, 25 °C): мин. ширина импульса CP — 16 нс @ 4.5 В; 14 нс @ 6.0 В. Время установки данных tsu — 12 нс @ 4.5 В; время удержания th — +4 нс @ 4.5 В.
Уровни входов (HC): VIH мин. 3.15 В, VIL макс. 1.35 В при VCC=4.5 В.
ESD-защита: HBM класс 2 (> 2000 В), CDM класс C3 (> 1000 В); устойчивость к latch‑up > 100 мА (JESD78, Class II Level B).
Предельные значения (не для длительной работы): VCC от -0.5 до +7 В; IO (каждый выход) до ±25 мА; Ptot (SOT108‑1) 500 мВт; Tstg -65…+150 °C.

Примечание: параметры основаны на документации Nexperia для 74HC164D. Источник: Nexperia Datasheet (PDF).

Основные области применения

Преобразование последовательных данных в параллельные шины.
Расширение количества выходных линий в микроконтроллерных/цифровых системах.
Построение сдвиговых регистров и цепей последовательного ввода.

Совместимые обозначения и альтернативы

В пределах семейства и того же корпуса SOP‑14: 74HC164D‑Q100 (AEC‑Q100, автомобильная квалификация) и 74HCT164D (TTL‑уровни на входе) — функционально совместимые варианты; проверяйте электрическую совместимость в ваших условиях.

Вопросы-ответы (FAQ)

Какая напряжение питания поддерживается 74HC164D?

Для версии HC — от 2.0 до 6.0 В во всём диапазоне температур -40…+125 °C.

С какой скоростью может тактироваться регистр?

Типичная f_max составляет 85 МГц при VCC=6.0 В (CL=50 пФ); гарантированный минимум 35 МГц при этих условиях.

Есть ли аппаратный сброс и каков его уровень активности?

Да, вход MR — асинхронный, активный LOW; при MR=LOW все выходы принудительно устанавливаются в LOW независимо от других входов.

Характеристики

Основные

Тип корпуса

SOP-14

Функции

8-разрядный последовательно-параллельный регистр сдвига
