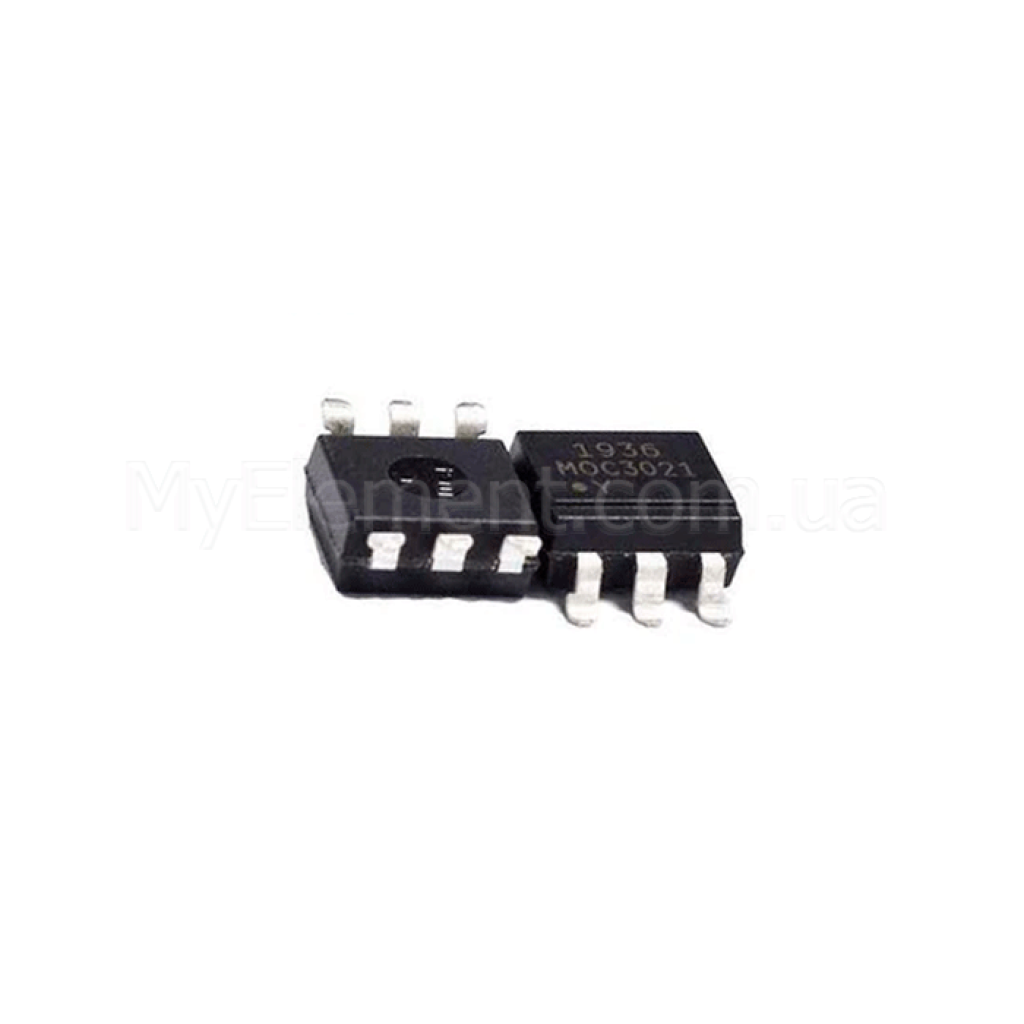

Оптопара MOC3021 SOP6 корпус

Страна-производитель: Китай Код товара: 5464
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Оптопара MOC3021 SOP6 корпус
Есть в наличии
Код товара: 5464
14.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:6
Способ монтажа:SMD
Тип корпуса:SOP-6
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Оптопара MOC3021 SOP6 корпус
Код товара: 5464
14.00 грн
Описание

Оптопара MOC3021S SOP-6

Оптоизолированный драйвер триака для управления AC‑нагрузками с высокой электрической изоляцией 5 кВ RMS в компактном корпусе SOP‑6.

Основные преимущества

Высокая изоляция

Изоляционное напряжение 5000 Vrms (AC, 1 мин) обеспечивает надежное гальваническое разделение управления и силовой части.

Управление при умеренном токе

Гарантированный ток срабатывания IFT для MOC3021S не превышает 15 мА, что упрощает согласование с МК/логикой.

Низкие потери и утечки

Пиковое напряжение включения VTM до 3.0 В при ITM=100 мА; утечка в выключенном состоянии IDRM тип. 10 нА, макс. 100 нА при 400 В.

Помехоустойчивость

Минимальная устойчивость к быстроменяющемуся напряжению dv/dt — 100 В/мкс (статическая), что повышает надежность в сетевых приложениях.

Ключевые характеристики

Маркировка / Производитель:MOC3021S — Lite‑On Technology Corporation
Тип:Оптопара (фото‑триак, драйвер триака)
Корпус:SOP‑6 (6‑SMD, gull‑wing)
Изоляционное напряжение VISO:5000 Vrms, 1 мин (AC)
Пиковое блокирующее напряжение VDRM (мин.):400 В
Ток срабатывания IFT (макс.):15 мА (для MOC3021S)
Пиковое напряжение включения VTM (макс.):3.0 В @ ITM=100 мА (тип. 1.7 В)
Удерживающий ток IH (тип.):250 мкА
Ток утечки IDRM (тип./макс.):10 нА / 100 нА @ VDRM=400 В
Прямое падение напряжения VF (тип./макс.):1.15 В / 1.5 В @ IF=20 мА
Макс. ток светодиода IF:50 мА
Обратное напряжение светодиода VR (макс.):6 В
Устойчивость dv/dt (мин., стат.):100 В/мкс
Пиковый повторяющийся ток VTSM:1 А (PW=1 мс, 120 pps)
Мощность выхода PC (макс.):300 мВт
Суммарная рассеиваемая мощность Ptot (макс.):330 мВт
Диапазон рабочих температур TA:−40…+100 °C
Температура хранения Tstg:−55…+150 °C
Температура пайки выводов TL:260 °C (10 с)

Детальные технические параметры

  • Выход: светочувствительный двунаправленный ключ (фото‑триак) для управления внешним силовым триаком.
  • Категория изделия: MOC302X; варианты отличаются максимальным IFT (см. альтернативы ниже).
  • Условия измерения VTM: ITM=100 мА (пиковое значение).
  • Условия измерения IDRM: VDRM=400 В.
  • Условия VF: IF=20 мА; IR при VR=6 В — до 10 мкА.
  • Статическая помехоустойчивость dv/dt — не менее 100 В/мкс; коммутационная dv/dt зависит от нагрузочного триака.
Примечание: параметры основаны на документации Lite‑On Technology для MOC3021S. Источник: Lite‑On Datasheet (PDF).

Основные области применения

  • Твердотельные реле и AC‑выключатели.
  • Управление двигателями и промышленные контроллеры.
  • Триггеринг мощных тиристоров/триаков.
  • Бытовая и осветительная техника с сетевым питанием.

Совместимые обозначения и альтернативы

Варианты той же серии в корпусе SOP‑6 с другими порогами IFT: MOC3020S (IFT макс. 30 мА), MOC3022S (10 мА), MOC3023S (5 мА). Выбор модификации выполняйте по доступному току управления светодиода.

Вопросы-ответы (FAQ)

Какой ток нужен для гарантированного срабатывания?

Для MOC3021S максимальный ток срабатывания IFT составляет 15 мА; проектируйте IF не ниже этого значения с учетом допусков, но не превышайте 50 мА.

Какая изоляция между входом и выходом?

5000 Vrms в течение 1 мин (AC‑тест), что соответствует требованиям для безопасного гальванического разделения.

Какой уровень устойчивости к dv/dt?

Не менее 100 В/мкс (статическая dv/dt); фактическая коммутационная dv/dt зависит от примененного силового триака.
