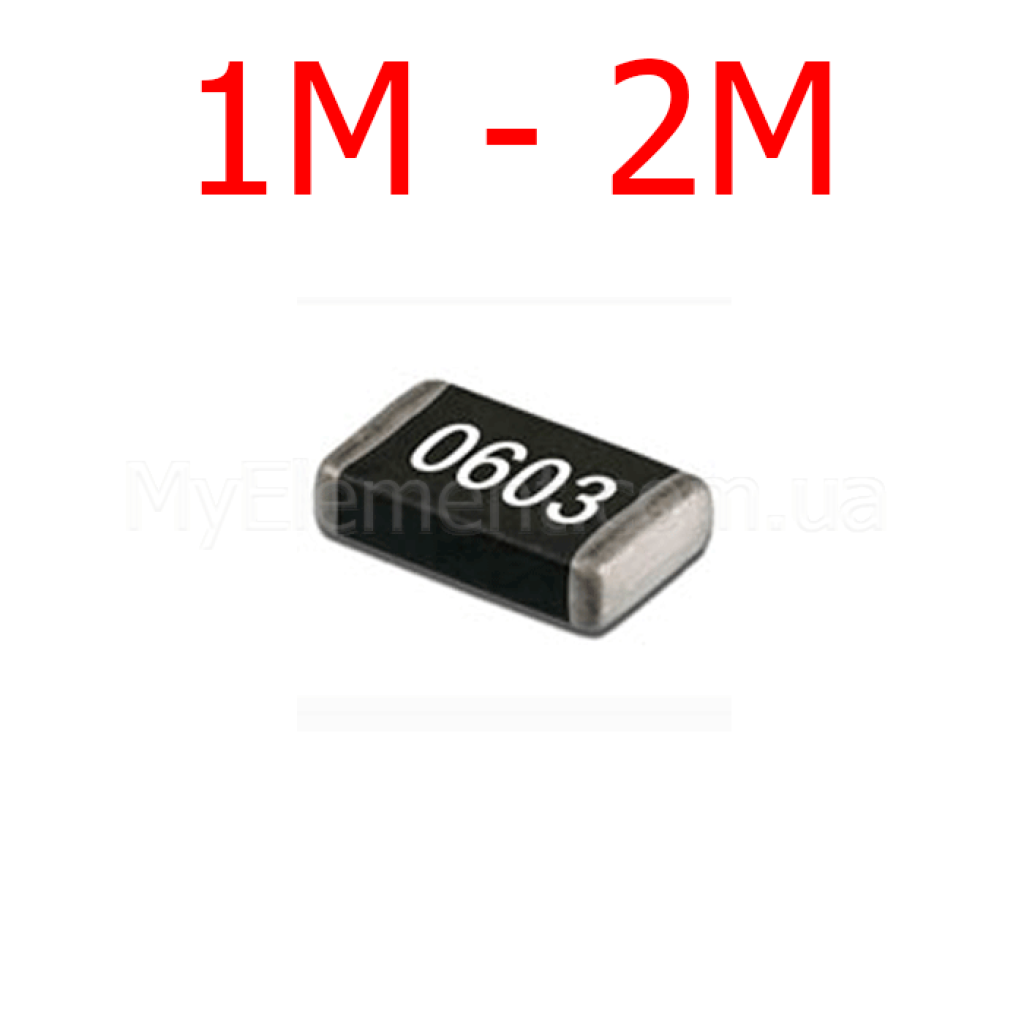

Резистор SMD 0603 5% (1М-2М)

Name: Резистор SMD 0603 5% (1М-2М)
Brand: Мій Проект
SKU: 5108
Price: 1.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5108

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5108

1.00 грн

Нашли дешевле?

10 или более: 0.50 грн

100 или более: 0.25 грн

1000 или более: 0.15 грн

Сопротивление *

Номинальная мощность:0.1 W

Нормированный допуск:±5%

Рабочая температура:-55°C ... +125°C

Сопротивление:1 М - 2 M Ом

Тип корпуса:0603

Тип резистора:Керамический

Тип упаковки:Лента на катушке

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор SMD 0603 5% (1М-2М)

Код товара: 5108

1.00 грн

Описание

SMD резистор 0603 5% (1М–2М) 0603

Толстопленочный чип‑резистор в корпусе 0603 для общего применения с допуском ±5% и диапазоном номиналов 1–2 МΩ.

Основные преимущества

Стабильность параметров

Изменение сопротивления ΔR/R ≤ 1% после 1000 ч работы при номинальной мощности при 70°C.

Автомобильная квалификация

Серия квалифицирована по AEC‑Q200 для повышенной надежности в тяжелых условиях.

Режим повышенной мощности

Для 0603 номинальная мощность 0.10 W с возможностью Extended до 0.125 W.

Широкий температурный диапазон

Рабочая температура −55°C … +155°C; допустимая температура пленки — 155°C.

Ключевые характеристики

Серия/маркировка:	Vishay D11/CRCW0603 e3
Корпус:	0603 (метрический код RR1608M)
Диапазон сопротивлений (0603):	1 Ω – 10 MΩ (E24; для ±1% также E96)
Номинальная мощность (P70):	0.10 W
Extended режим (P70):	до 0.125 W
Нормированный допуск:	±5% (доступен также ±1%)
Температурный коэффициент (TCR):	±200 ppm/K (для ±5%); ±100 ppm/K (для ±1%)
Макс. рабочее напряжение:	75 V (ACRMS/DC)
Рабочая температура:	−55°C … +155°C
Допустимая температура пленки:	155°C
Напряжение изоляции (1 мин):	100 V (относительно окружающей среды)
Стабильность при нагрузке:	ΔR/R ≤ 1% (1000 ч при P70); ≤ 2% в режиме Extended
Квалификация:	AEC‑Q200
Ориентировочная интенсивность отказов (FIT):	≤ 0.1 × 10⁻⁹/ч

Детальные технические параметры

Тип: стандартные толстопленочные прямоугольные SMD‑резисторы (Standard Thick Film Chip Resistors).
Режим Extended для 0603: мощность до 0.125 W; изменение сопротивления ≤ 2% после 1000 ч (P70/Umax).
Номинальные ряды: E24 для допуска ±5%; E24/E96 для ±1%.
Обозначения в коде параметров: J = ±5%, F = ±1%; N = ±200 ppm/K, K = ±100 ppm/K.
Макс. рабочее напряжение Umax для 0603: 75 V в стандартном и Extended режимах.

Примечание: параметры основаны на документации Vishay для D11/CRCW0603 e3. Источник: Vishay Datasheet (PDF).

Основные области применения

Автомобильная электроника.
Промышленная автоматика и управление.
Телекоммуникационное оборудование.
Электронные модули и платы общего назначения.

Совместимые обозначения и альтернативы

Для одинаковых электрических требований в пределах этой серии используйте маркировку Vishay D11/CRCW0603 e3 с тем же допуском (J или F) и ТКС (N или K) согласно даташиту.

Вопросы и ответы (FAQ)

Покрывает ли серия номиналы 1–2 МΩ?

Да. Для 0603 в D11/CRCW0603 e3 диапазон сопротивлений охватывает 1 Ω – 10 MΩ, поэтому 1–2 МΩ входят в спецификацию.

Какова мощность для корпуса 0603 и есть ли режим Extended?

Номинальная мощность при 70°C — 0.10 W; в режиме Extended — до 0.125 W.

Каково максимальное рабочее напряжение для 0603?

Макс. рабочее напряжение составляет 75 V (ACRMS/DC); напряжение изоляции относительно окружающей среды — 100 V (1 мин).
