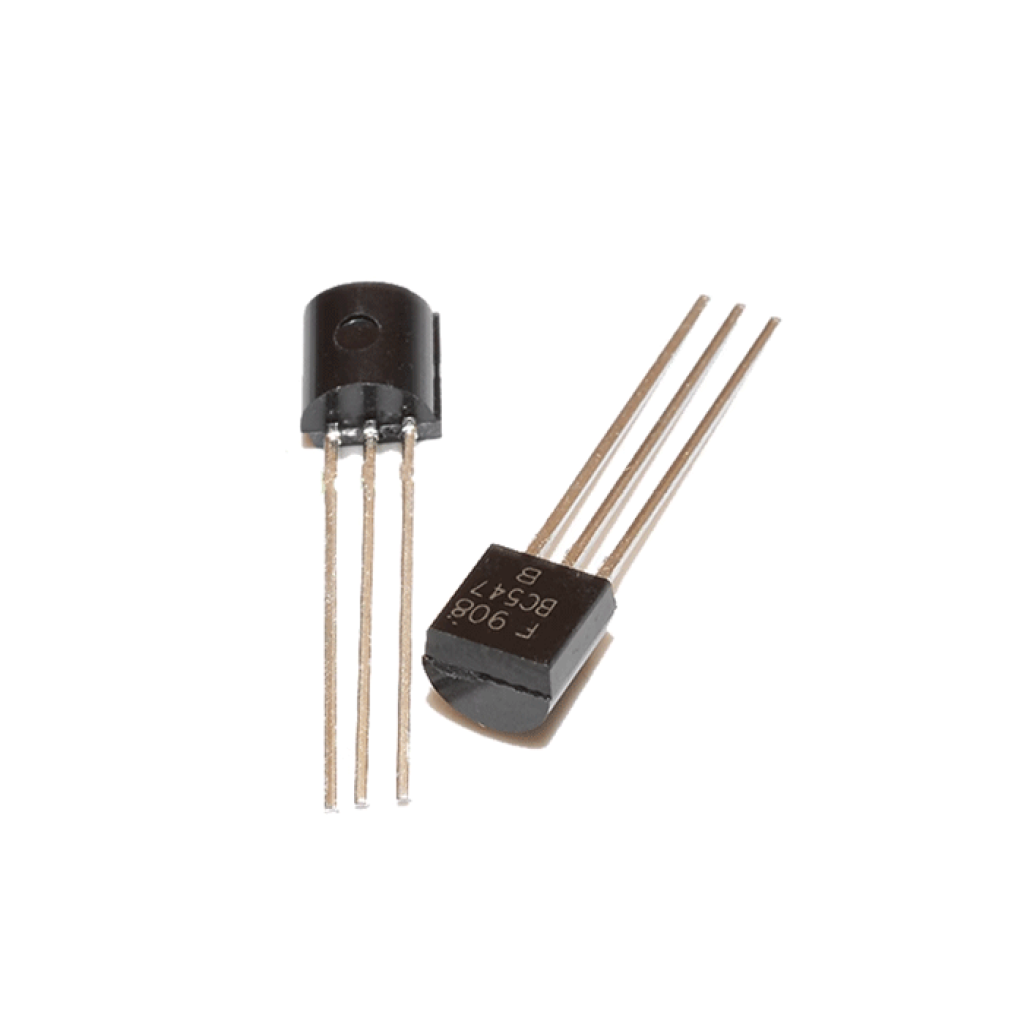

Транзистор NPN биполярный BC547 (45V 100mA) корпус TO-92

Страна-производитель: Китай Код товара: 5557

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Транзистор NPN биполярный BC547 (45V 100mA) корпус TO-92

Есть в наличии

Код товара: 5557

2.00 грн

Нашли дешевле?

Максимальное напряжение:45 В

Максимальный ток:100 mА

Полярность:NPN

Тип корпуса:TO-92

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор NPN биполярный BC547 (45V 100mA) корпус TO-92

Код товара: 5557

2.00 грн

Описание

Транзистор NPN BC547 TO-92

BC547 — маломощный NPN биполярный транзистор общего назначения для усиления сигналов и коммутации в низкотоковых цепях.

Основные преимущества

Работа до 45 В и 100 мА

Минимально допустимое напряжение коллектор-эмиттер 45 В и постоянный ток коллектора 100 мА обеспечивают безопасную работу в широком диапазоне применений.

Высокий диапазон hFE

Коэффициент передачи тока 110–800 (классы A/B/C) дает гибкость в выборе усиления для усилителей и ключей.

Низкие напряжения насыщения

VCE(sat) до 0.6 В при IC=100 мА (IB=5 мА) уменьшает потери при коммутации нагрузок.

Широкая полоса рабочих частот

Предельная частота усиления fT 300 МГц (тип.) позволяет работать в высокочастотных сигнальных каскадах.

Ключевые характеристики

Полярность:	NPN
Корпус:	TO-92 (Case 135AN/135AR)
VCEO (мин.):	45 В (BC547)
VCBO (макс.):	50 В
VEBO (макс.):	6 В
IC (непрерывный, макс.):	100 мА
Рассеиваемая мощность (макс.):	500 мВт
fT (мин.):	300 МГц (VCE=5 В, IC=10 мА)
hFE (общий диапазон):	110–800 (классы A/B/C)
VCE(sat) (типовые условия):	≤0.6 В при IC=100 мА, IB=5 мА
VBE(sat) (типовые условия):	≤0.9 В при IC=100 мА, IB=5 мА
Температура перехода (макс.):	150 °C
Хранение:	−65…+150 °C
Распиновка выводов TO-92:	1 — Коллектор, 2 — База, 3 — Эмиттер

Детальные технические параметры

Классификация hFE: A = 110–220; B = 200–450; C = 420–800.
VCE(sat): 0.25 В (макс.) при IC=10 мА, IB=0.5 мА; 0.6 В (макс.) при IC=100 мА, IB=5 мА.
VBE(on): 0.58–0.70 В при VCE=5 В, IC=2 мА (тип. 0.66 В).
Предельная частота усиления: fT ≥ 300 МГц при VCE=5 В, IC=10 мА.
Емкости: Cib ≈ 9 пФ; Cob 3.5–6.0 пФ (при 1 МГц).
Шум (для BC546/BC547/BC548): NF 2.0–10 дБ при VCE=5 В, IC=200 мкА, f=1 кГц, RG=2 кОм.
Комплементарные PNP транзисторы в семействе: BC556…BC560.

Примечание: параметры основаны на документации onsemi для BC546/BC547/BC548/BC549/BC550. Источник: onsemi Datasheet (PDF).

Основные области применения

Усилители малой мощности и предварительные каскады.
Коммутация малых нагрузок в логических и микроконтроллерных схемах.
Сигнальные каскады общего назначения, генераторы и фильтры.
Интерфейсные ключи и сенсорные тракты.

Совместимые обозначения и альтернативы

Доступны варианты усиления BC547A/BC547B/BC547C (различие в диапазонах hFE). При более низких рабочих напряжениях возможен выбор из того же семейства — BC548 (VCEO 30 В). Для комплементарных пар применяют PNP BC556…BC560.

Вопросы-ответы (FAQ)

Какова распиновка выводов в корпусе TO-92 для BC547?

Согласно даташиту: 1 — Коллектор, 2 — База, 3 — Эмиттер.

Чем отличаются BC547A, BC547B и BC547C?

Классами усиления: A = 110–220; B = 200–450; C = 420–800 (определяют диапазон hFE).

Каковы предельные электрические параметры для BC547?

VCEO 45 В (мин.), VCBO 50 В (макс.), VEBO 6 В (макс.), IC 100 мА (макс.), Ptot 500 мВт (макс.).
