Кратко о HX-JH-001

HX-JH-001 — пассивная балансировочная плата для Li-ion аккумуляторных сборок 3S или 4S. Она отводит балансировочный ток от ячеек, напряжение которых достигает 4,2 В, и помогает уменьшать разницу напряжений в последовательной батарее.

Доступны варианты для трех или четырех аккумуляторов 18650. Ток балансировки составляет 66 мА на ячейку, размеры платы — 26 × 20,2 мм.

HX-JH-001 не заменяет BMS и зарядное устройство: модуль не обеспечивает силовое отключение при перезаряде, чрезмерном разряде или коротком замыкании.

Ключевые характеристики

Модель: HX-JH-001
Назначение: пассивная балансировка Li-ion ячеек

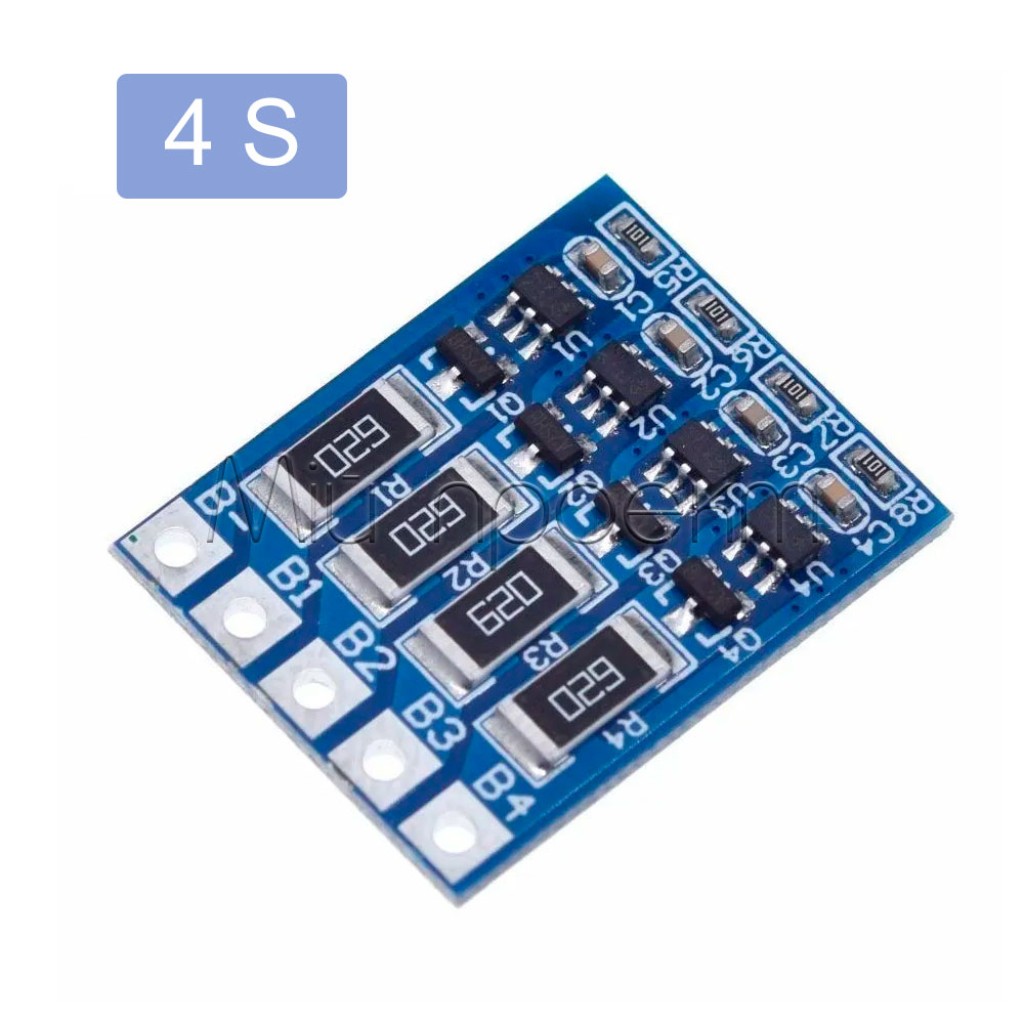

Конфигурация: 3S или 4S

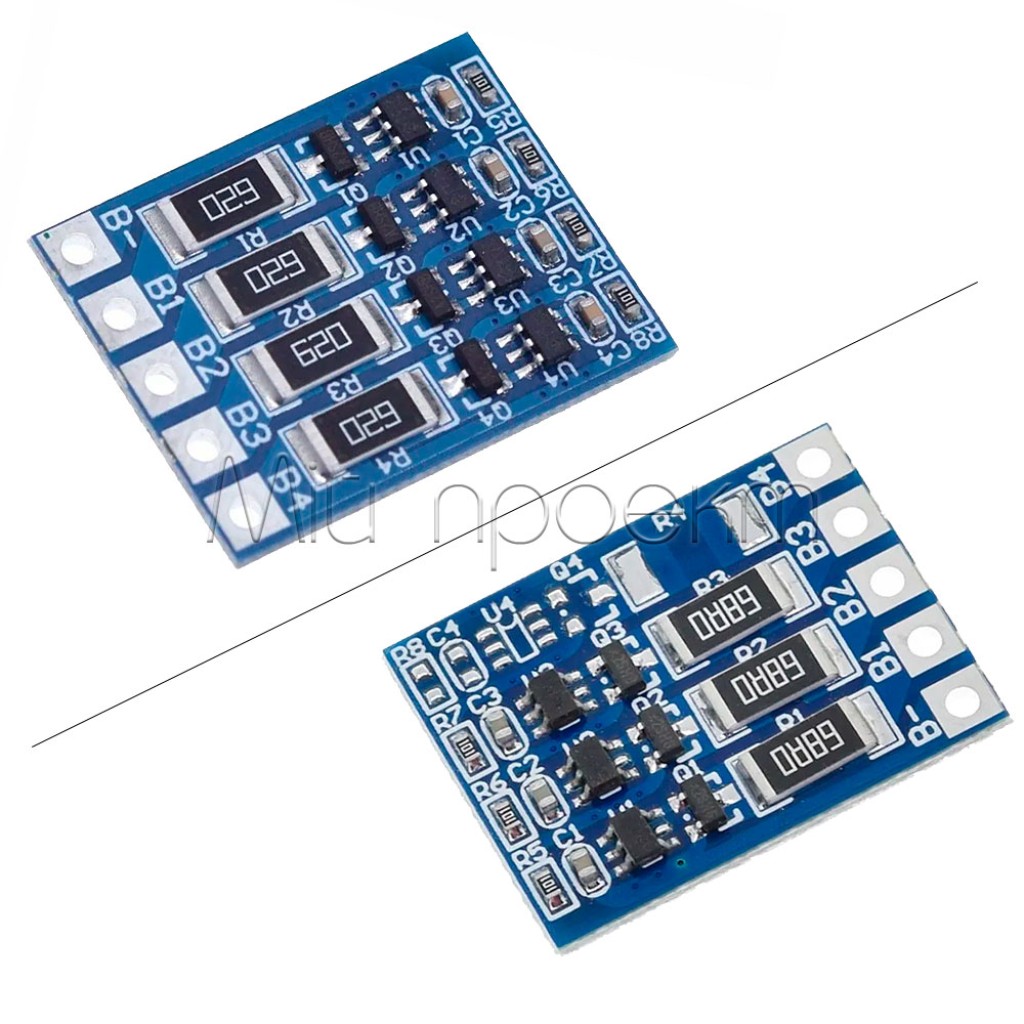

Варианты: три или четыре аккумулятора 18650
Номинальное напряжение ячейки: 3,7 В
Напряжение балансировки: 4,2 В на ячейку
Ток балансировки: 66 мА на ячейку
Номинальное напряжение сборки: 11,1 В для 3S; 14,8 В для 4S
Контактные площадки: B−, B1, B2, B3, B4

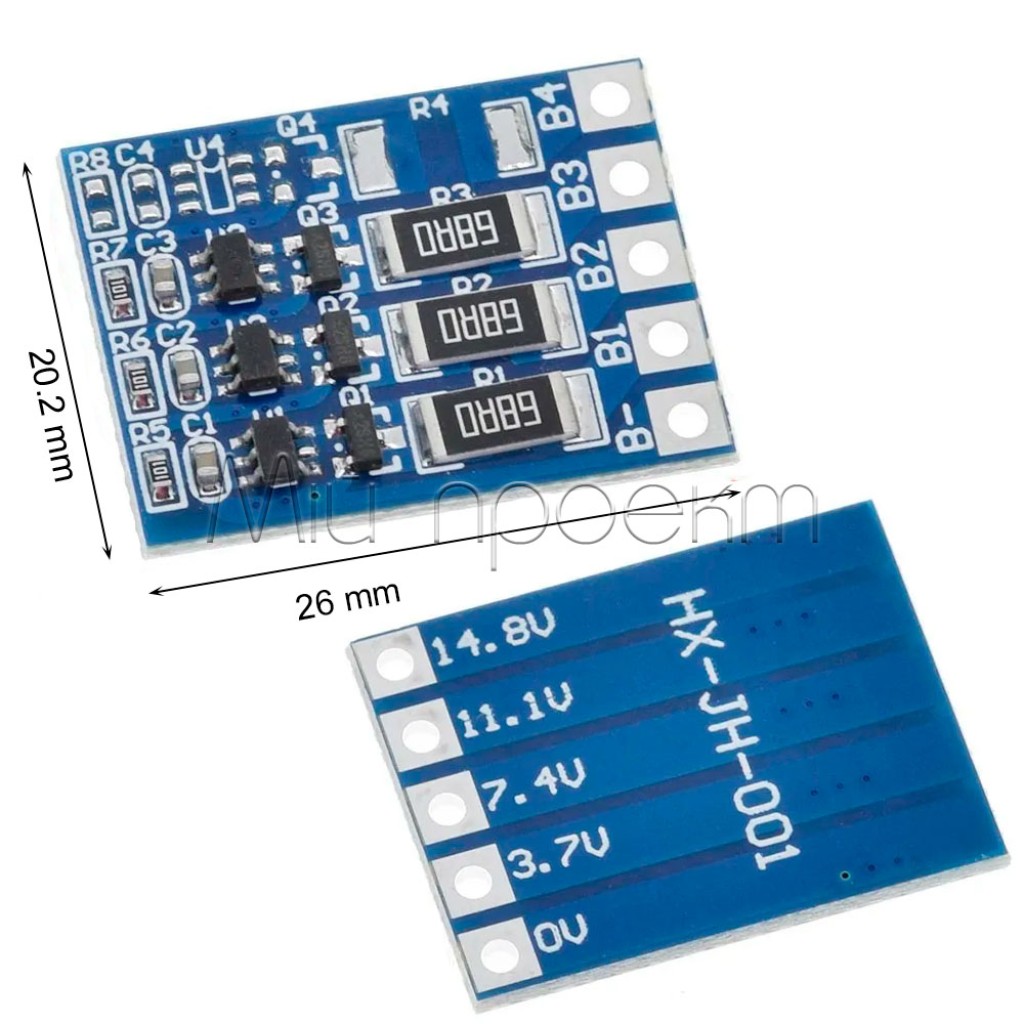

Размеры платы: 26 × 20,2 мм

Подробное описание и особенности

Как работает пассивная балансировка

HX-JH-001 подключается к последовательным секциям батареи и рассеивает избыточную энергию через резистивные каналы. Когда одна ячейка достигает напряжения балансировки раньше других, плата отводит от нее ток до 66 мА. Такой способ помогает выравнивать напряжения, но не заряжает более слабые ячейки и не восстанавливает поврежденные аккумуляторы.

3S и 4S

Конфигурация 3S означает три последовательные Li-ion секции с номинальным напряжением сборки 11,1 В, а 4S — четыре секции и 14,8 В. При заказе выберите вариант для трех или четырех аккумуляторов 18650 и подключайте плату в соответствии с выбранной конфигурацией.

Балансир, BMS и зарядное устройство

Балансир работает с напряжением отдельных секций, но не коммутирует силовой ток батареи. Допустимый ток готовой сборки определяют аккумуляторы, BMS, соединительные шины, провода, разъемы и нагрузка. Для защиты необходима отдельная BMS соответствующей конфигурации, а для зарядки — CC/CV-устройство, рассчитанное на Li-ion 3S или 4S.

Подойдет / не подойдет

Подойдет

для Li-ion сборки из трех или четырех последовательных секций;
для дополнения системы 3S/4S, в которой BMS не имеет балансировки;
для ремонта или сборки батареи на 18650 при условии правильного подбора аккумуляторов и зарядного оборудования;
для компактного монтажа, если в корпусе есть место под плату 26 × 20,2 мм и ее провода.

Не подойдет

как самостоятельная BMS, зарядное устройство или стабилизатор напряжения;
для LiFePO4, NiCd, NiMH или другой химии с другими зарядными напряжениями;
для батарей 1S, 2S или с более чем четырьмя последовательными секциями;
для компенсации неисправных, перегретых или существенно различающихся по состоянию ячеек;
для монтажа без проверки полярности и напряжения каждой секции.

Примеры применения

Ремонт батареи 3S

В сборке из трех последовательных секций плата может дополнить BMS без балансировки. Перед установкой выровняйте начальные напряжения исправных секций и используйте зарядное устройство для Li-ion 3S.

Аккумуляторный блок 4S

В портативном источнике питания или аккумуляторном инструменте HX-JH-001 можно применять для балансировки четырех последовательных секций, если нагрузка допускает напряжение 4S-батареи, а защиту и зарядку обеспечивают отдельные узлы.

Стендовое обслуживание батареи

Плата подходит для сборки и проверки блока 3S/4S, когда доступны контрольные точки всех секций и можно отдельно измерить их напряжение до первой зарядки.

Подключение

Выберите конфигурацию
Определите количество последовательных секций и используйте вариант 3S или 4S. Не подключайте плату к батарее с другим количеством секций.
Проверьте аккумуляторы
Используйте исправные Li-ion элементы одного типа с близкими напряжением, емкостью и состоянием. До монтажа измерьте каждую секцию отдельно.

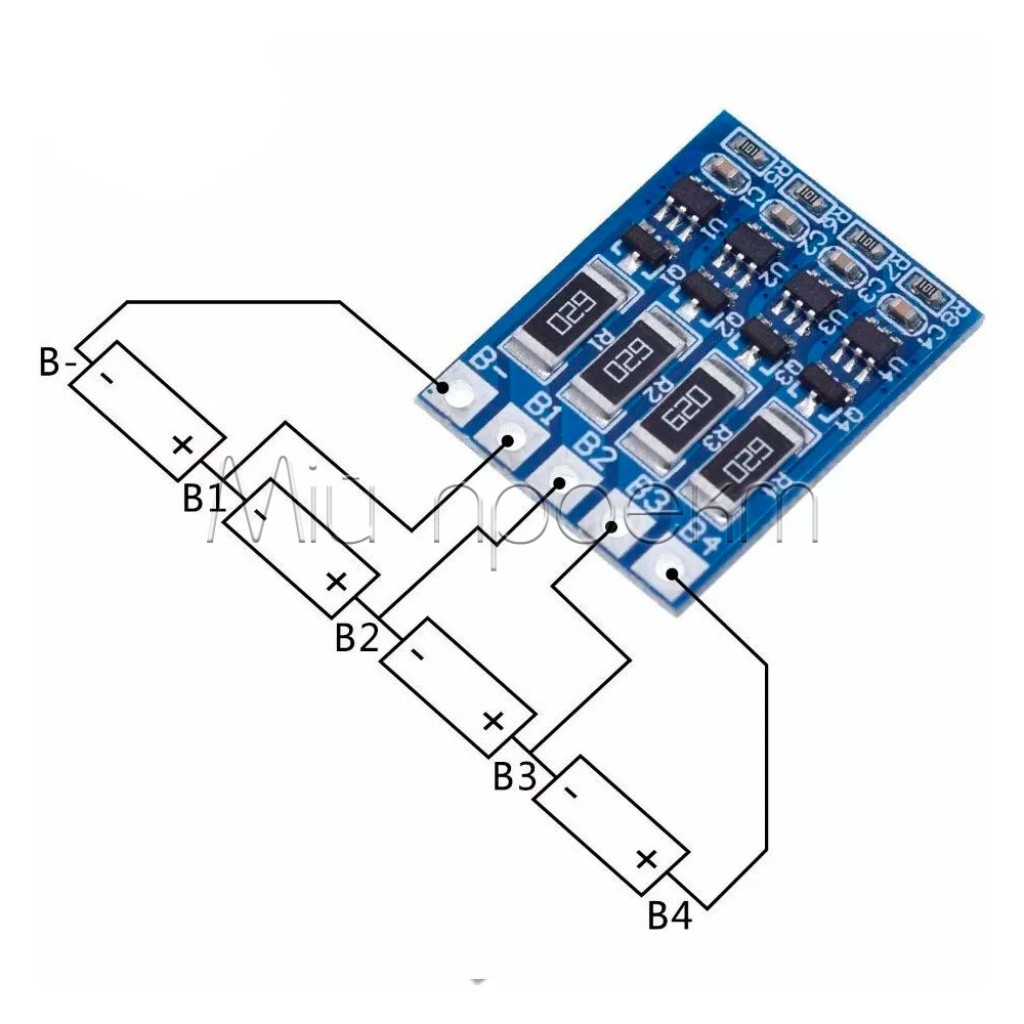

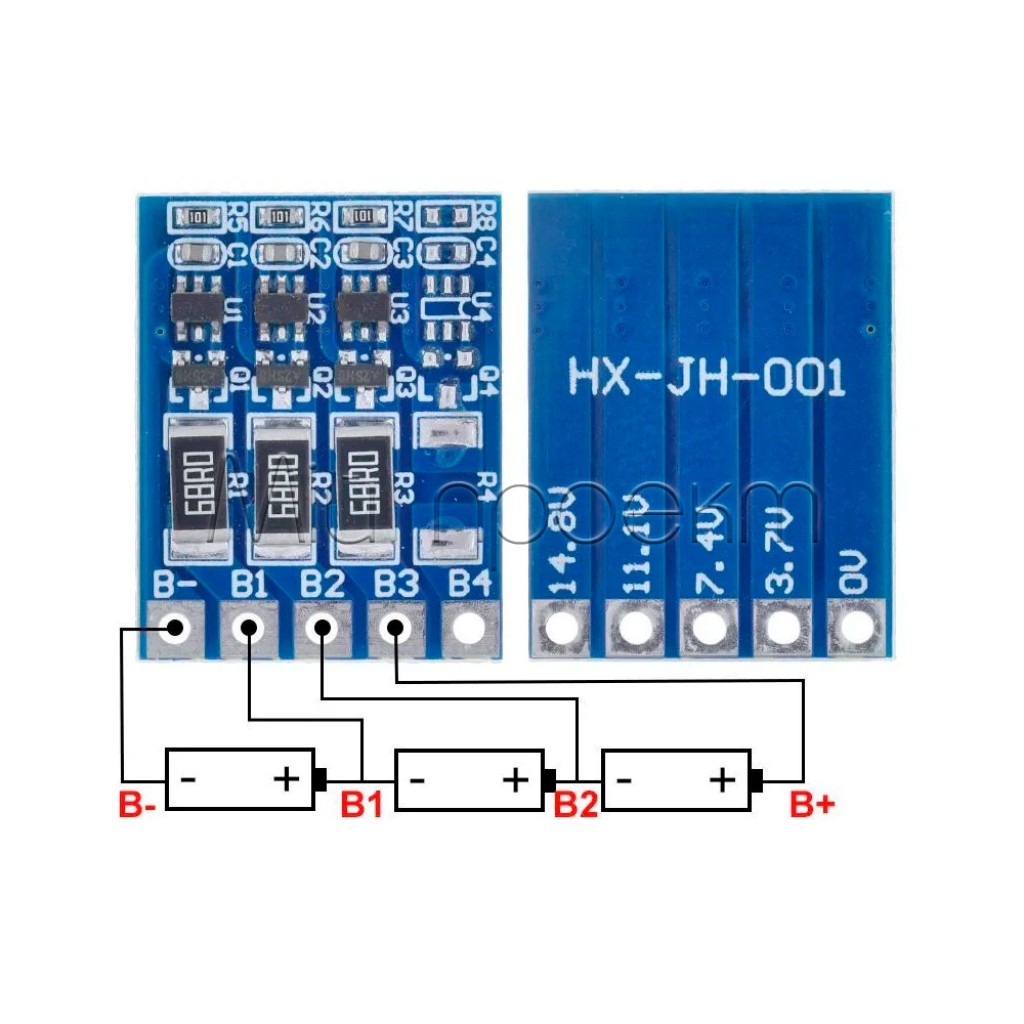

Подключите контрольные точки
Ориентируйтесь на маркировку B−, B1, B2, B3 и B4 именно на полученной плате и последовательно контролируйте напряжение от общего минуса батареи. Не переносите распиновку с другой BMS или внешне похожего балансира.
Выполните контрольный запуск
Перед зарядкой проверьте полярность, общее напряжение и напряжение каждой секции. Первый цикл проводите под наблюдением, контролируя нагрев платы и аккумуляторов.

Ограничения и безопасность

Не путайте балансир с BMS

HX-JH-001 не отключает батарею при коротком замыкании, перегрузке, перезаряде или чрезмерном разряде. Используйте отдельную BMS, подобранную по конфигурации и току системы.

Не допускайте ошибок подключения

Переполюсовка или неправильная последовательность контрольных отводов может повредить плату и аккумуляторы и вызвать сильный нагрев. Проверяйте каждую точку мультиметром до припаивания следующего провода.

Используйте правильное зарядное устройство

Балансир не формирует зарядный профиль. Для батареи требуется отдельное CC/CV-зарядное устройство, предназначенное именно для Li-ion 3S или 4S; зарядное устройство для NiCd или NiMH не подходит.

Обеспечьте отвод тепла

Во время пассивной балансировки энергия рассеивается в виде тепла. Не прижимайте плату к термочувствительным материалам, изолируйте ее от металлических частей корпуса и оставьте возможность для отвода тепла.

BMS для защиты батареи

Для 3S-сборки HX-JH-001 можно совместить с BMS HX-3S-FL20 на три последовательные Li-ion секции; эта плата защиты не имеет встроенной балансировки.

Для 4S-сборки, если требуется один узел с защитой и балансировкой, альтернативой является BMS 4S 40A со встроенной балансировкой. Предел тока BMS выбирайте с учетом аккумуляторов, проводов, контактов и реальной нагрузки.

FAQ

Является ли HX-JH-001 платой защиты?

Нет. HX-JH-001 выполняет пассивную балансировку; для защиты от перезаряда, чрезмерного разряда, перегрузки и короткого замыкания требуется отдельная BMS.

Какой ток проходит через балансир?

Ток балансировки составляет 66 мА на ячейку. Силовой ток нагрузки не проходит через HX-JH-001 и определяется другими компонентами батарейной системы.

Можно ли использовать одну плату для 3S и 4S?

Выберите вариант в соответствии с фактическим количеством последовательных секций — три или четыре. Перед монтажом сверьте маркировку контактов и не используйте схему от другой ревизии или внешне похожей платы.

Выровняет ли балансир старые и новые аккумуляторы?

Балансир может уменьшать разницу напряжений во время зарядки, но не компенсирует существенную разницу емкости, внутреннего сопротивления или состояния. Для сборки используйте согласованные исправные элементы.

Подходит ли HX-JH-001 для LiFePO4?

Нет. Плата предназначена для Li-ion ячеек с балансировкой при 4,2 В; для LiFePO4 требуется балансир с соответствующими более низкими порогами.
