Name: Понижающий преобразователь напряжения Регулируемый (12-120V до 1.25-48V)
Brand: Мій Проект
SKU: 1449
Price: 129.00 UAH
Availability: InStock
Rating: 5 (1 reviews)

Кратко о преобразователе 1449

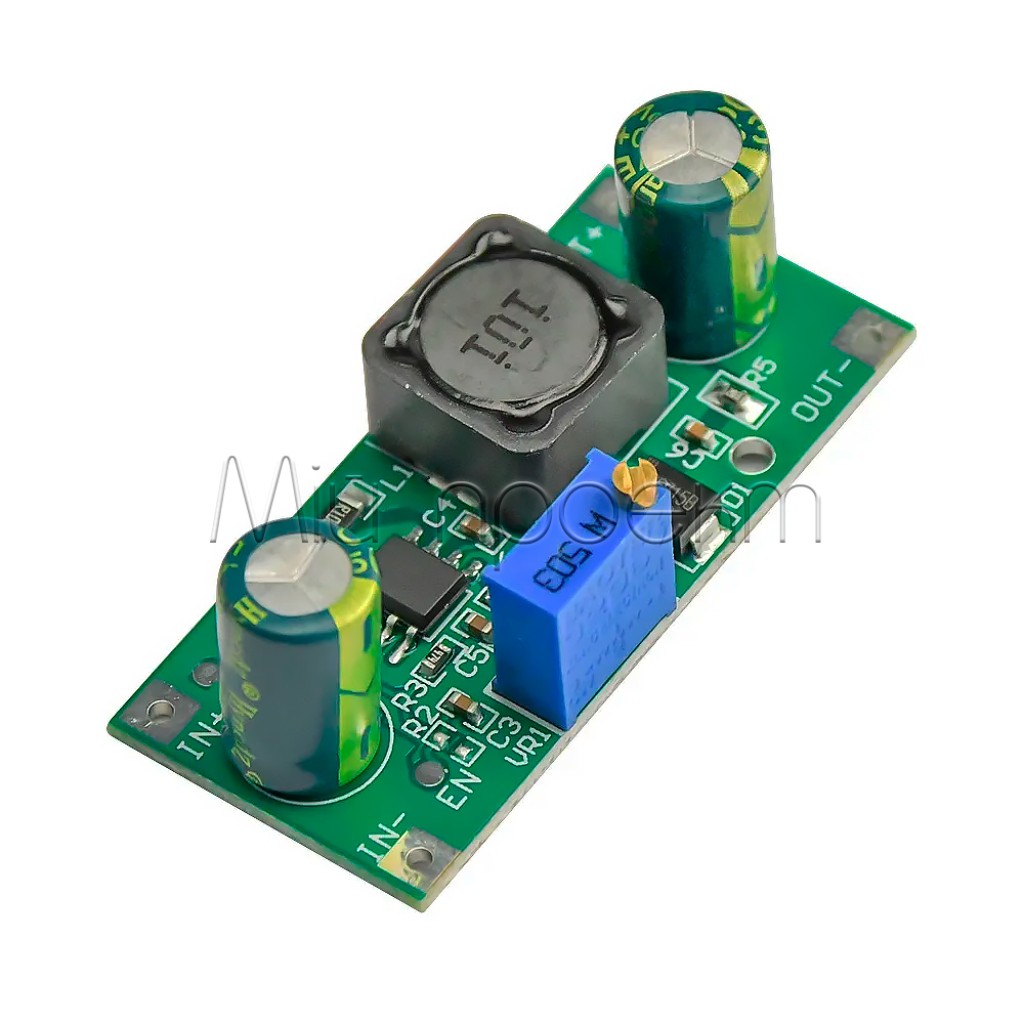

Регулируемый понижающий DC-DC преобразователь 1449 предназначен для получения более низкого постоянного напряжения от источника 12–120 В DC. Выход настраивается потенциометром в пределах 1,5–48 В, максимальный ток составляет 1,5 А.

Преобразователь работает только на понижение: требуемое выходное напряжение должно быть ниже входного. Перед подключением потребителя выход необходимо настроить и проверить мультиметром.

Модуль подходит для DC-систем с известными напряжением и потреблением. Для работы вблизи предельных значений необходимы запас по напряжению и току, контроль нагрева и безопасный монтаж.

Ключевые характеристики

Тип преобразования: понижающий DC-DC, buck / step-down
Входное напряжение: 12–120 В DC
Выходное напряжение: 1,5–48 В DC, регулируемое
Максимальный выходной ток: 1,5 А
Регулировка: потенциометром
Рабочая частота: 110 кГц
Рабочая температура: −40…+85 °C

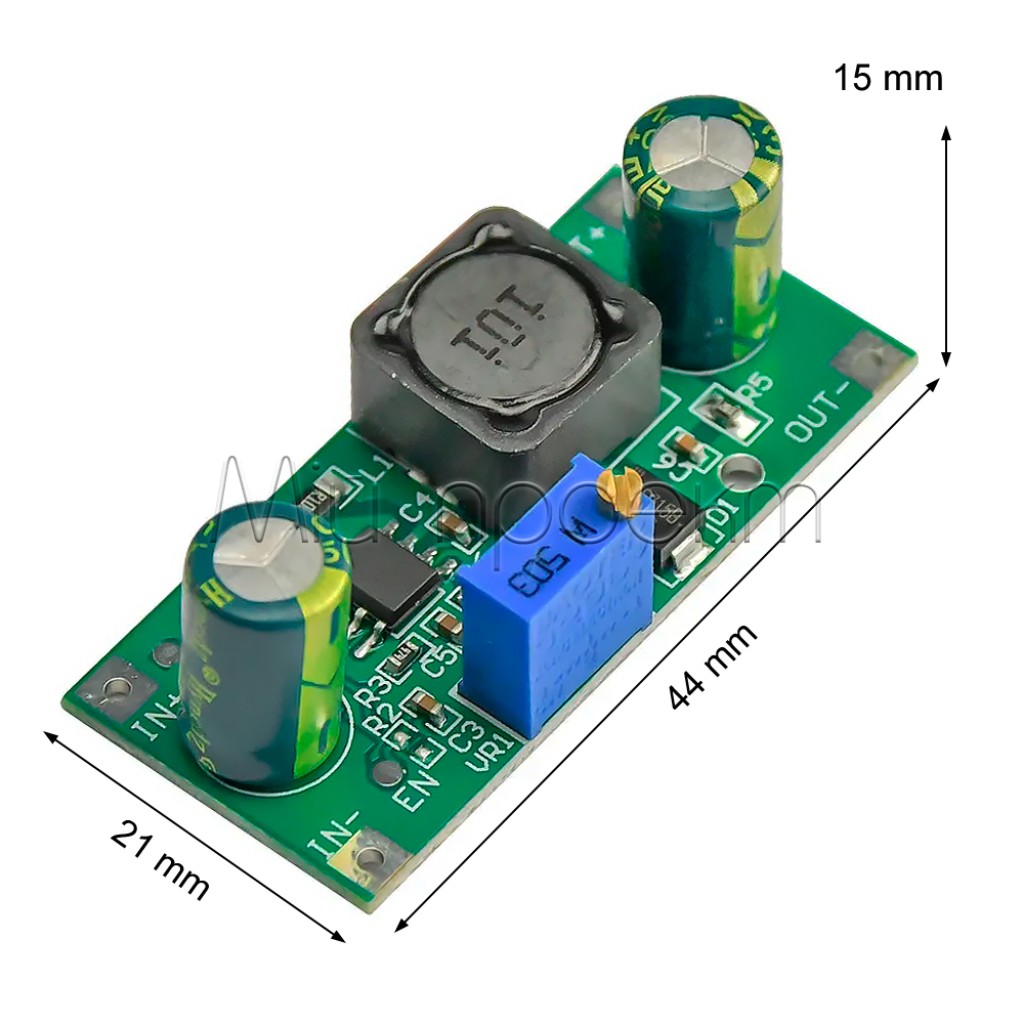

Размеры модуля: 44 × 21 × 15 мм

Подробное описание и особенности

Понижение и настройка напряжения

Модуль преобразует более высокое постоянное напряжение в более низкое. Потенциометр позволяет настроить выход в диапазоне 1,5–48 В, однако верхний предел регулировки не означает возможности повысить напряжение источника. Для стабилизации входное напряжение должно оставаться выше требуемого выходного с рабочим запасом.

Положение потенциометра само по себе не показывает установленное напряжение. Сначала подайте питание без целевого потребителя, измерьте выход и только после точной настройки подключайте нагрузку.

Ток и тепловой режим

Значение 1,5 А является максимальным пределом. Допустимый длительный ток зависит от соотношения входного и выходного напряжения, температуры, вентиляции, монтажа и качества соединений. Для непрерывной работы оставляйте запас и проверяйте нагрев под фактической нагрузкой.

Если выходное напряжение проседает, модуль работает нестабильно или заметно нагревается, уменьшите нагрузку и улучшите охлаждение. Не рассчитывайте на максимальный ток в каждом режиме без практической проверки температуры.

Встраивание в устройство

Размеры 44 × 21 × 15 мм помогают проверить размещение модуля в корпусе. При компоновке оставьте доступ к потенциометру, пространство для вентиляции и достаточные электрические зазоры в соответствии с наибольшим напряжением в вашей системе.

Подойдёт / не подойдёт

Подойдёт

для понижения постоянного напряжения от источников 12–120 В DC;
для получения регулируемого выхода 1,5–48 В, более низкого, чем входное напряжение;
для питания контроллеров, датчиков, индикаторов и других электронных узлов с известным потреблением;
для макетов, ремонтных стендов и встроенных источников питания с током в пределах возможностей модуля.

Не подойдёт

для повышения напряжения или стабилизации выхода, равного входному напряжению или превышающего его;
для нагрузок, которым гарантированно требуется ток более 1,5 А;
для прямого подключения к сети переменного тока 230 В;
в качестве самостоятельного зарядного устройства без контроля тока и алгоритма для конкретного аккумулятора;
для монтажа без защиты от случайного прикосновения, влаги, проводящей пыли и короткого замыкания.

Примеры применения

Питание 12-вольтовой электроники

Получение 12 В от DC-шины с более высоким напряжением, например 24, 48 или 72 В, если фактическое напряжение источника и ток нагрузки остаются в допустимых пределах.

Вспомогательная шина 5 В

Питание контроллера, датчиков или индикатора от источника с более высоким постоянным напряжением после точной настройки 5 В и проверки работы под нагрузкой.

Регулируемый канал для стенда

Создание вспомогательного выхода 1,5–48 В для макетирования и ремонта. Модуль дополняют измерительным прибором, предохранителем, корпусом и соответствующими разъёмами.

Подключение и первый запуск

Сверьте напряжения и нагрузку

Убедитесь, что источник выдаёт 12–120 В DC, требуемое выходное напряжение находится в пределах 1,5–48 В и ниже входного, а потребителю не требуется ток более 1,5 А.
Подключите источник

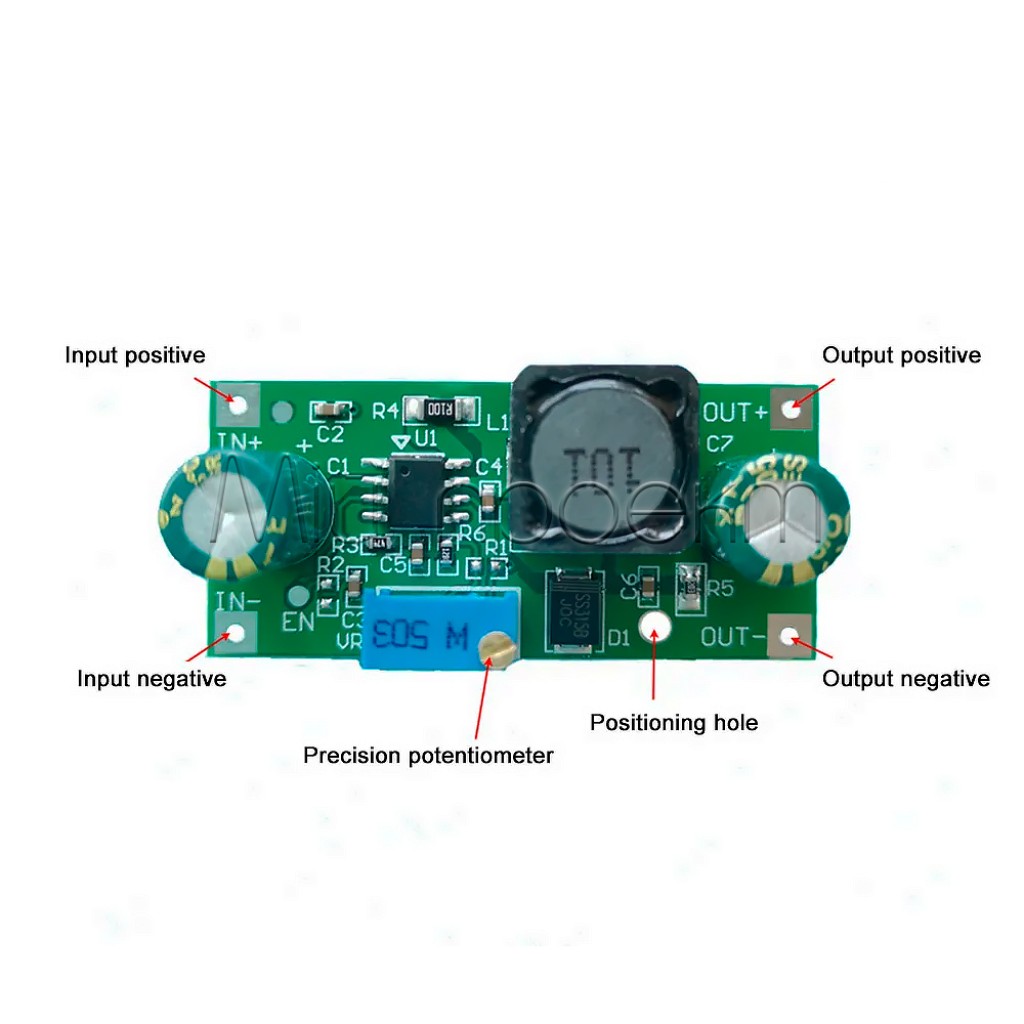

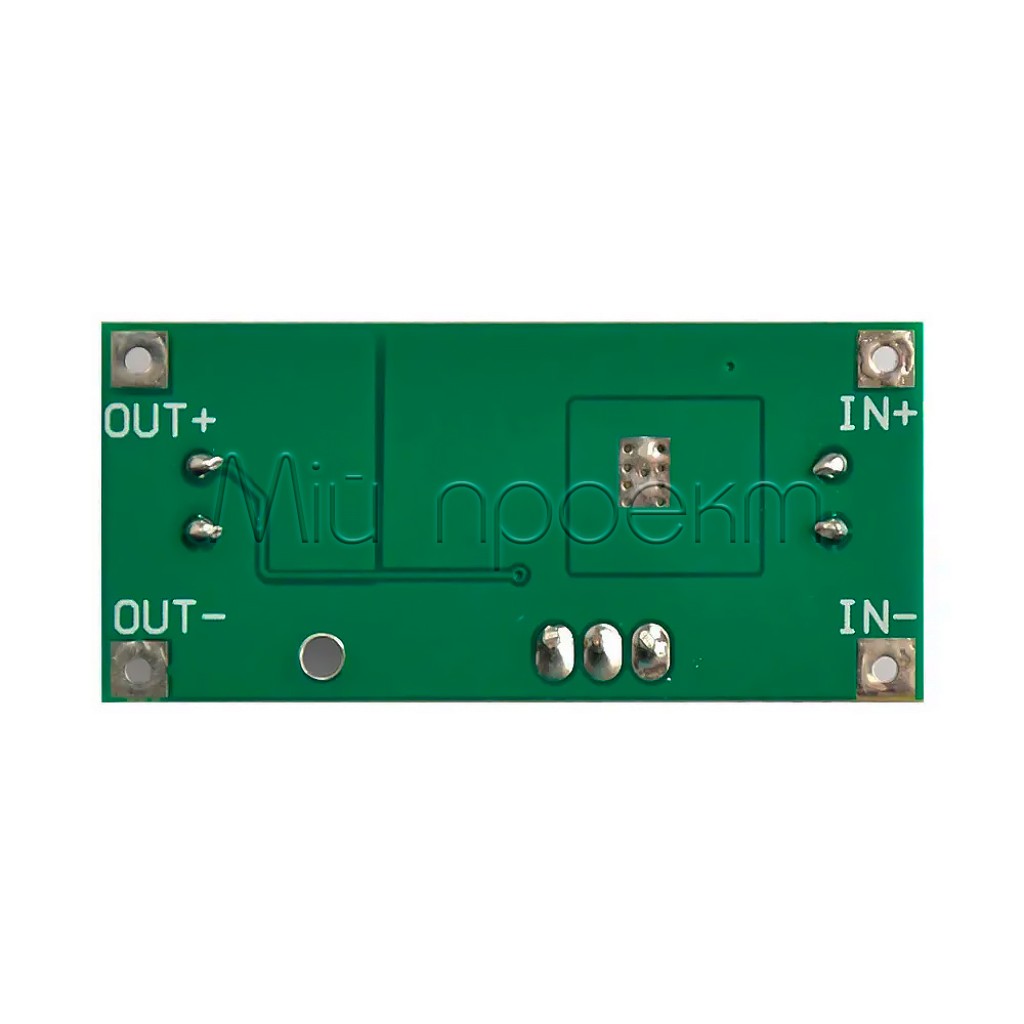

Полностью обесточьте схему, найдите обозначения входа, выхода, плюса и минуса на плате и подключите провода с соблюдением полярности. Перед включением повторно проверьте соединения.
Настройте выход

Не подключая целевое устройство, подайте питание, измеряйте выход мультиметром и медленно вращайте потенциометр до получения требуемого напряжения.
Проверьте работу под нагрузкой

Снова обесточьте схему, подключите потребитель и выполните запуск. Проверьте выходное напряжение, стабильность и нагрев; при необходимости уменьшите ток или улучшите вентиляцию.

Ограничения и безопасность

Высокое постоянное напряжение опасно

Работа с десятками вольт DC, особенно вблизи верхнего предела 120 В, требует квалификации, изолированного инструмента, корпуса, предохранителя и защиты от случайного прикосновения. Не прикасайтесь к плате под напряжением.

Не подключайте к сети 230 В AC

Вход предназначен для постоянного напряжения 12–120 В DC. Прямое подключение к сети переменного тока может вывести модуль из строя и создать опасность поражения электрическим током или возгорания.

Настройте выход до подключения потребителя

Неизвестное положение потенциометра может привести к чрезмерному напряжению для целевого устройства. Сначала настройте и измерьте выход без него.

120 В и 1,5 А — предельные значения

Не превышайте 120 В на входе и 1,5 А на выходе. Учитывайте выбросы и нестабильность источника, оставляйте запас до предельных значений и уменьшайте нагрузку при чрезмерном нагреве или проседании напряжения.

Защитите плату после монтажа

Не допускайте контакта с металлическими предметами, влагой и проводящей пылью. Для стационарной работы установите модуль в подходящий вентилируемый корпус.

Измерения и альтернативы

Контроль выходного напряжения

Для настройки и проверки выхода можно использовать цифровой мультиметр FNIRSI DST-210, соблюдая допустимые пределы и правила безопасности измерительного прибора.

Если важнее больший ток

Для источника до 55 В и выхода 3–16 В доступен преобразователь MP4560 до 2 А. Для источника до 38 В и нагрузки с более высоким током можно рассмотреть модуль XL4015 до 5 А. Перед выбором отдельно сверьте входное и выходное напряжение, тепловой режим и способ монтажа.

FAQ

Можно ли получить 48 В от источника 48 В?

Нет. Это понижающий преобразователь, поэтому для стабильных 48 В входное напряжение должно быть выше с достаточным рабочим запасом.

Можно ли постоянно нагружать модуль током 1,5 А?

1,5 А — максимальный предел, а допустимый длительный ток зависит от напряжений, вентиляции и температуры. Для непрерывной работы оставляйте запас и контролируйте нагрев.

Нужен ли мультиметр для настройки?

Да. Положение потенциометра не показывает фактическое выходное напряжение, поэтому его необходимо измерить до подключения целевого устройства и повторно проверить под нагрузкой.

Можно ли заряжать аккумулятор?

Одной регулировки напряжения недостаточно для безопасной зарядки. Используйте контроллер, обеспечивающий требуемый ток, алгоритм и защиту для химического состава и конфигурации конкретного аккумулятора.
