Коротко о XY-GMOS
XY-GMOS — MOSFET-модуль для включения и PWM-управления нагрузками постоянного тока. Силовая цепь работает в диапазоне 4–60 В DC, максимальный ток составляет 10 А, а верхняя заявленная мощность — 600 Вт.
Ключевые характеристики
- Тип
- MOSFET-ключ для DC-нагрузок
- Напряжение силовой цепи
- 4–60 В DC [1]
- Максимальный ток
- 10 А
- Максимальная мощность
- 600 Вт
- HIGH-триггер
- 3–24 В
- LOW-триггер
- 0–0,6 В
- PWM
- до 2,5 кГц
- Силовая часть
- 2 N-канальных MOSFET
- Входная часть
- 2 оптопары, DC-DC преобразователь

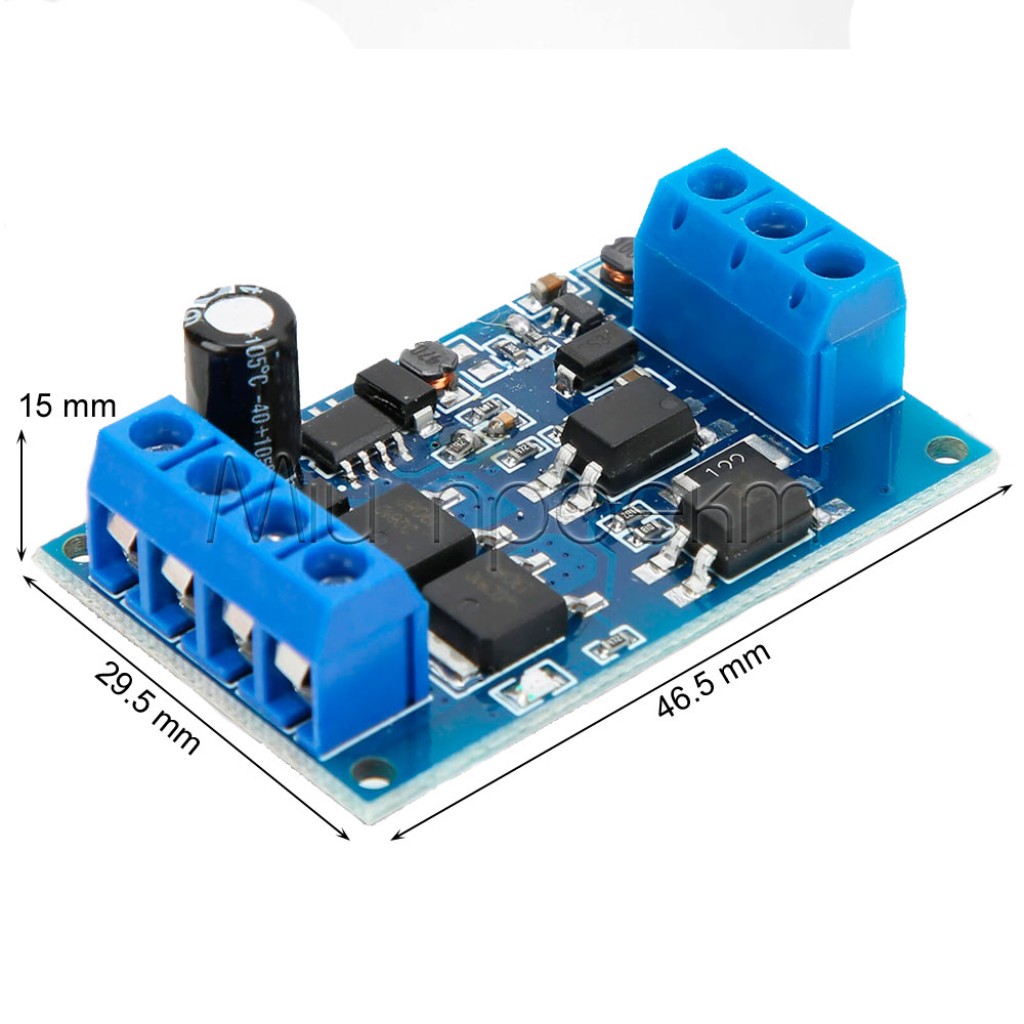

- Размеры модуля
- 46,5 × 29,5 × 15 мм
Подробное описание и особенности
Электронный ключ, а не преобразователь напряжения

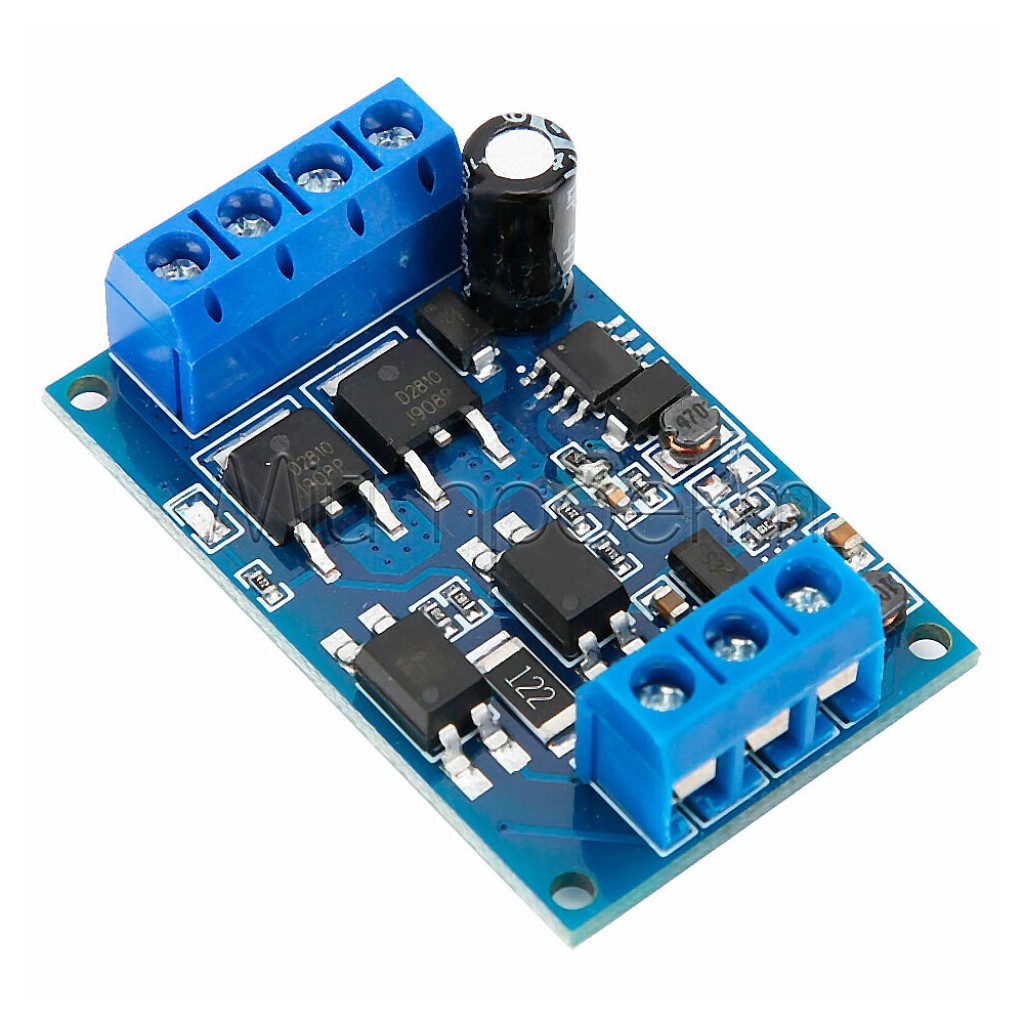

XY-GMOS позволяет управляющему сигналу включать силовую DC-нагрузку без прохождения её тока через выход микроконтроллера. Два N-канальных MOSFET работают в силовой части модуля, а оптопары и DC-DC преобразователь входят в цепь управления.
PWM-сигнал быстро переключает нагрузку и изменяет её среднюю мощность. Выходное напряжение при этом не стабилизируется: его задаёт внешний источник, поэтому источник и нагрузка должны быть совместимы по напряжению.
Уровни управления
Для управления высоким уровнем используется сигнал 3–24 В, для низкого уровня — 0–0,6 В. Допускается PWM с частотой до 2,5 кГц. Обычный логический выход с напряжением 3,3 или 5 В можно использовать как HIGH/PWM, если фактический высокий уровень не опускается ниже 3 В и выход подключён к правильным клеммам платы.
Как трактовать предельные значения
Значения 10 А и 600 Вт являются верхними пределами, а не гарантией продолжительной работы при любом напряжении, частоте PWM или температуре. Для непрерывной нагрузки необходимы запас по току, надлежащее сечение проводов, надёжные клеммные соединения, вентиляция и контроль нагрева.
Подойдёт / не подойдёт
Подойдёт
- для включения и PWM-регулирования скорости DC-двигателя в одном направлении;
- для управления яркостью совместимой DC LED-ленты или лампы;
- для коммутации резистивного нагревателя с внешним регулятором и независимой аварийной защитой;
- для соленоидов, реле и электромагнитов с правильно подобранной защитой от индуктивного выброса;
- для автоматики с HIGH-сигналом 3–24 В, LOW-сигналом 0–0,6 В или PWM до 2,5 кГц.
Не подойдёт
- для сети 230 В AC и других цепей переменного тока;
- для силовой цепи свыше 60 В DC или нагрузки свыше 10 А;
- для реверса двигателя — для этого необходим H-мост;
- для стабилизации или преобразования напряжения, зарядки аккумуляторов либо защиты батареи;
- для PWM с частотой свыше 2,5 кГц.
Примеры применения
Управление скоростью DC-двигателя
Микроконтроллер формирует PWM до 2,5 кГц, а XY-GMOS коммутирует отдельный источник питания двигателя. Пусковой ток двигателя должен оставаться в допустимых пределах модуля, а направление вращения задаётся подключением или отдельным H-мостом.
Регулирование DC-освещения
Модуль может изменять среднюю мощность LED-ленты или лампы по PWM-сигналу. Напряжение источника должно соответствовать нагрузке, а суммарный ток — оставаться ниже предельных 10 А с запасом на нагрев.
Автоматическое включение нагревателя
Контроллер температуры может управлять резистивным DC-нагревателем через модуль. Предохранитель, датчик перегрева и аварийное отключение должны работать независимо от программного PWM-регулирования.

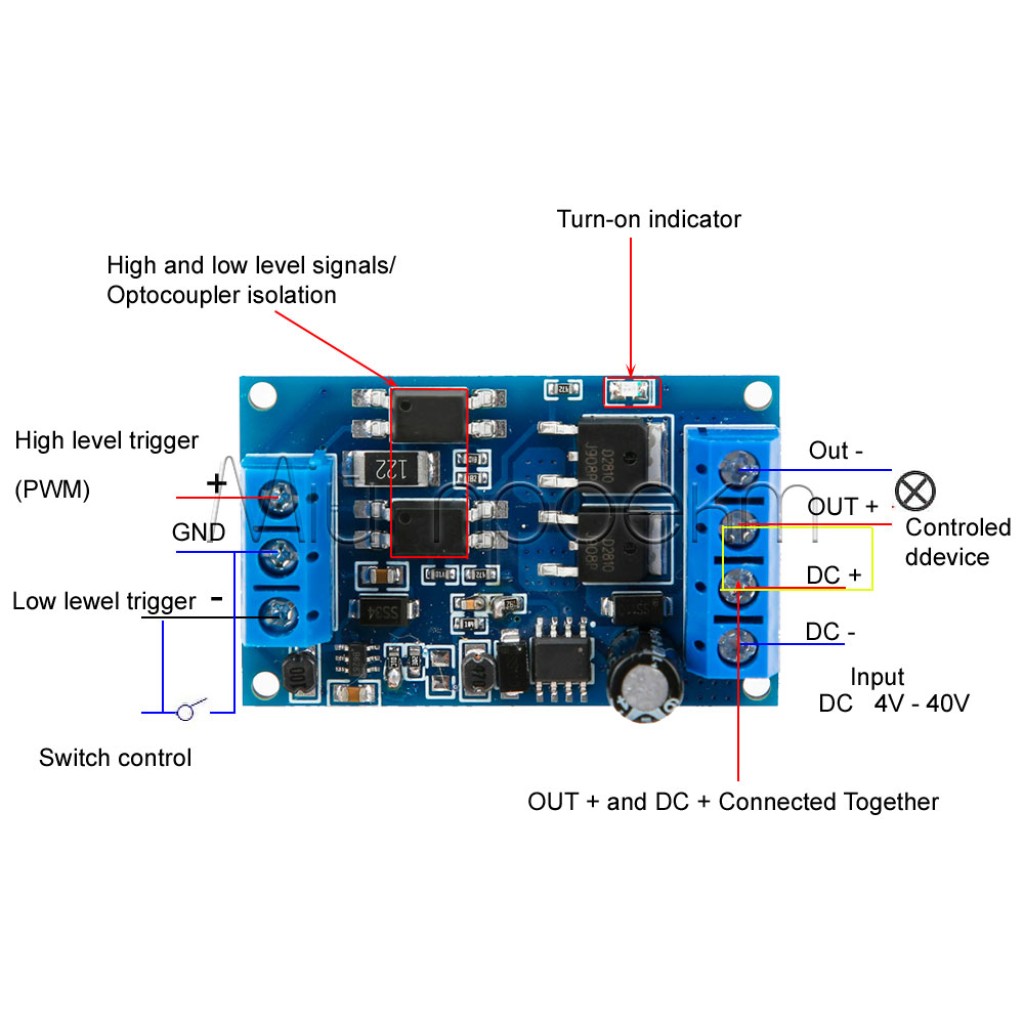

Подключение
Проверьте нагрузку
Перед подачей питания сверьте рабочее напряжение, постоянный и пусковой ток нагрузки. Предусмотрите внешний предохранитель, рассчитанный с учётом проводки и самого слабого элемента цепи.
Подключите силовую цепь

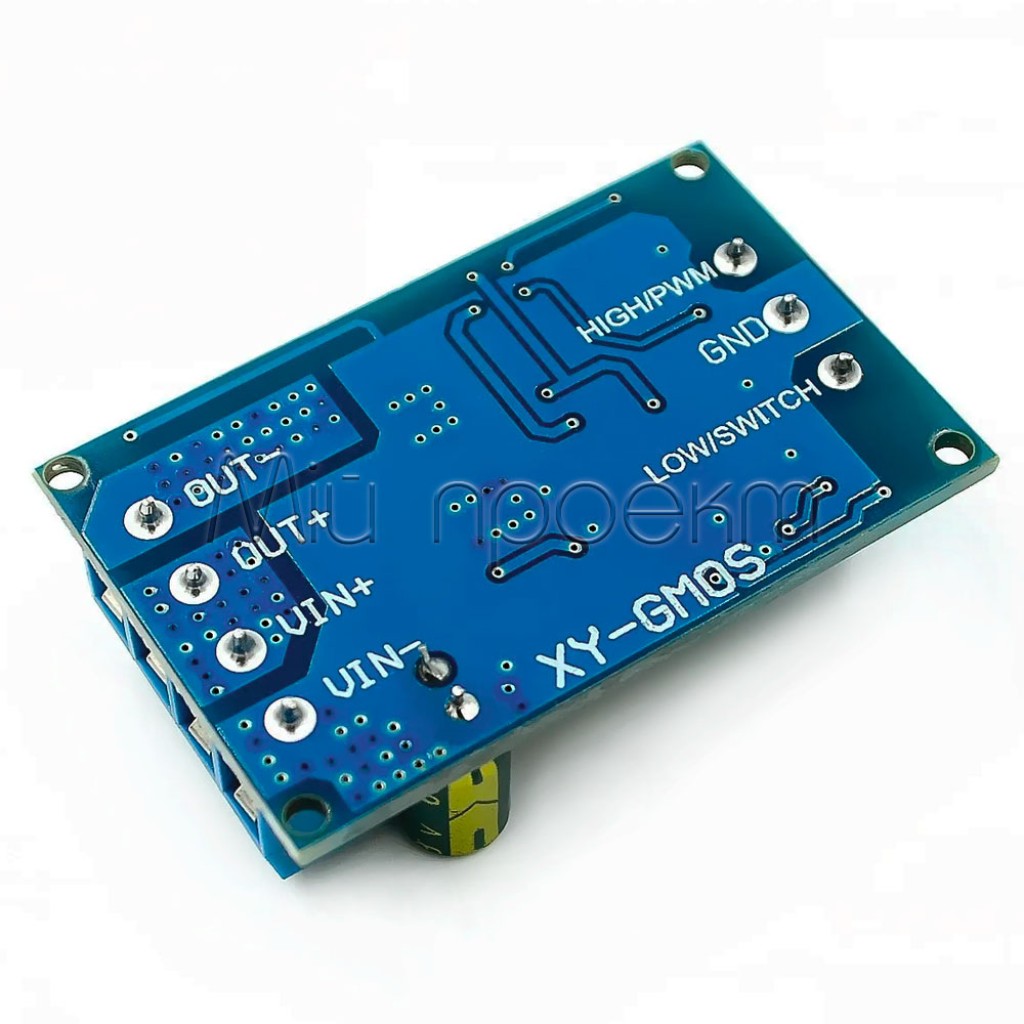

При отключённом питании подсоедините источник 4–60 В DC и нагрузку к соответствующим клеммам согласно маркировке на плате. Не путайте вход с выходом и соблюдайте полярность.
Выберите управляющий вход
Для HIGH-входа используйте 3–24 В, для LOW-входа — 0–0,6 В. PWM-сигнал подавайте только на предназначенный для него вход и не превышайте 2,5 кГц. Схему подключения земли определяйте по обозначениям выбранного входа, не соединяйте клеммы наугад.
Добавьте защиту нагрузки
Для двигателя, реле, соленоида или другой индуктивной нагрузки используйте внешний диод свободного хода либо другой подходящий ограничитель выброса напряжения, подобранный по току, напряжению и скорости переключения.[2]
Проверьте работу
Начните с небольшой нагрузки, затем постепенно увеличивайте её. Контролируйте нагрев MOSFET, платы, клемм и проводов; при чрезмерном нагреве уменьшите ток и улучшите охлаждение.
Ограничения и безопасность
Только постоянный ток до 60 В
Не подключайте XY-GMOS к сети 230 В AC. Не превышайте 60 В DC, не меняйте полярность и не прикасайтесь к открытым клеммам под напряжением.
Индуктивная нагрузка требует защиты
Отключение двигателя, реле или соленоида создаёт выброс напряжения, способный повредить силовой ключ. Установите подходящий диод свободного хода или другую защитную цепь непосредственно возле нагрузки.[2]
10 А и 600 Вт — не безусловный продолжительный режим
Не планируйте непрерывную работу на предельных значениях без запаса и тепловой проверки. При высоком токе обеспечьте охлаждение, короткие силовые соединения, соответствующее сечение проводов и надёжно затянутые клеммы.
Внешняя защита питания
Наличие встроенного ограничения тока, защиты от короткого замыкания и переполюсовки не подтверждено. Установите предохранитель возле источника и не полагайтесь на модуль как на защиту проводки.
Сухая среда и вентиляция
Плата не имеет защитного корпуса. Используйте её в сухом месте, защитите от случайного контакта и обеспечьте циркуляцию воздуха.[1]
FAQ
Можно ли управлять XY-GMOS от Arduino?
Да. HIGH/PWM-вход принимает 3–24 В, поэтому 5-вольтовый логический выход совместим по уровню. Для формирования управляющего сигнала можно использовать Nano V3.0 ATmega328P Type-C; силовая нагрузка питается от отдельного подходящего источника, а не от GPIO.
Означает ли 600 Вт, что модуль всегда может работать с такой нагрузкой?
Нет. 600 Вт — верхняя заявленная мощность, которая не отменяет ограничения 10 А, требований к охлаждению, проводам, клеммам и реальным условиям работы. Для продолжительного режима оставляйте запас.
Можно ли изменять направление вращения двигателя?
Нет. XY-GMOS включает нагрузку и регулирует среднюю мощность PWM-сигналом, но не является H-мостом. Для электрического реверса необходим отдельный двунаправленный драйвер.
Нужен ли радиатор?
Необходимость охлаждения зависит от тока, частоты PWM, продолжительности работы, температуры и монтажа. Вблизи предельного тока предусмотрите дополнительное охлаждение и обязательно контролируйте температуру под реальной нагрузкой.
Можно ли подключать 3,3-вольтовый контроллер?
Да, если его фактический высокий уровень на выходе составляет не менее 3 В и выход способен управлять входом модуля. При нестабильном уровне или длинных сигнальных линиях используйте согласование уровней либо модуль с чётко заявленной поддержкой 3,3 В.
Альтернативы и совместимые товары
- Для управления DC-нагрузкой от логики 3,3/5 В в силовой цепи 5–36 В можно рассмотреть MOSFET-модуль D4184.
- Для силовой цепи 5–26 В доступен MOSFET-модуль в вариантах 20 А, 50 А или 100 А; эти обозначения тока являются пиковыми или кратковременными, поэтому продолжительный режим также требует запаса и проверки нагрева.
Документы и источники
- Shenzhen siliconyi technology, XY-GMOS High-Power Control Board Module Product Manual — точная модель, диапазон 4–60 В DC и требования к сухой среде.
- onsemi, AND8202/D Low Side SmartFETs, rev. 4, 2022 — индуктивные выбросы при коммутации и способы их ограничения.
