Пятипозиционный модуль навигации (клавиатура для Arduino MCU AVR Game 5D Rocker)

Name: Пятипозиционный модуль навигации (клавиатура для Arduino MCU AVR Game 5D Rocker)
Brand: Мій Проект
SKU: 1384
Price: 54.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1384

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Пятипозиционный модуль навигации (клавиатура для Arduino MCU AVR Game 5D Rocker)

Есть в наличии

Код товара: 1384

54.00 грн

Нашли дешевле?

-Входное напряжение-:3.3 - 5 В

-Количество контактов-:8 pin

-Размеры-:40 х 25 мм

-Диапазон рабочей температуры-:- 40 ℃ ... + 85 ℃

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Пятипозиционный модуль навигации (клавиатура для Arduino MCU AVR Game 5D Rocker)

Код товара: 1384

54.00 грн

Описание

🕹️ Пятикнопочный навигационный модуль с дополнительными кнопками для Arduino

7 независимых кнопок управления | Цифровой интерфейс | Простота подключения

Общее описание

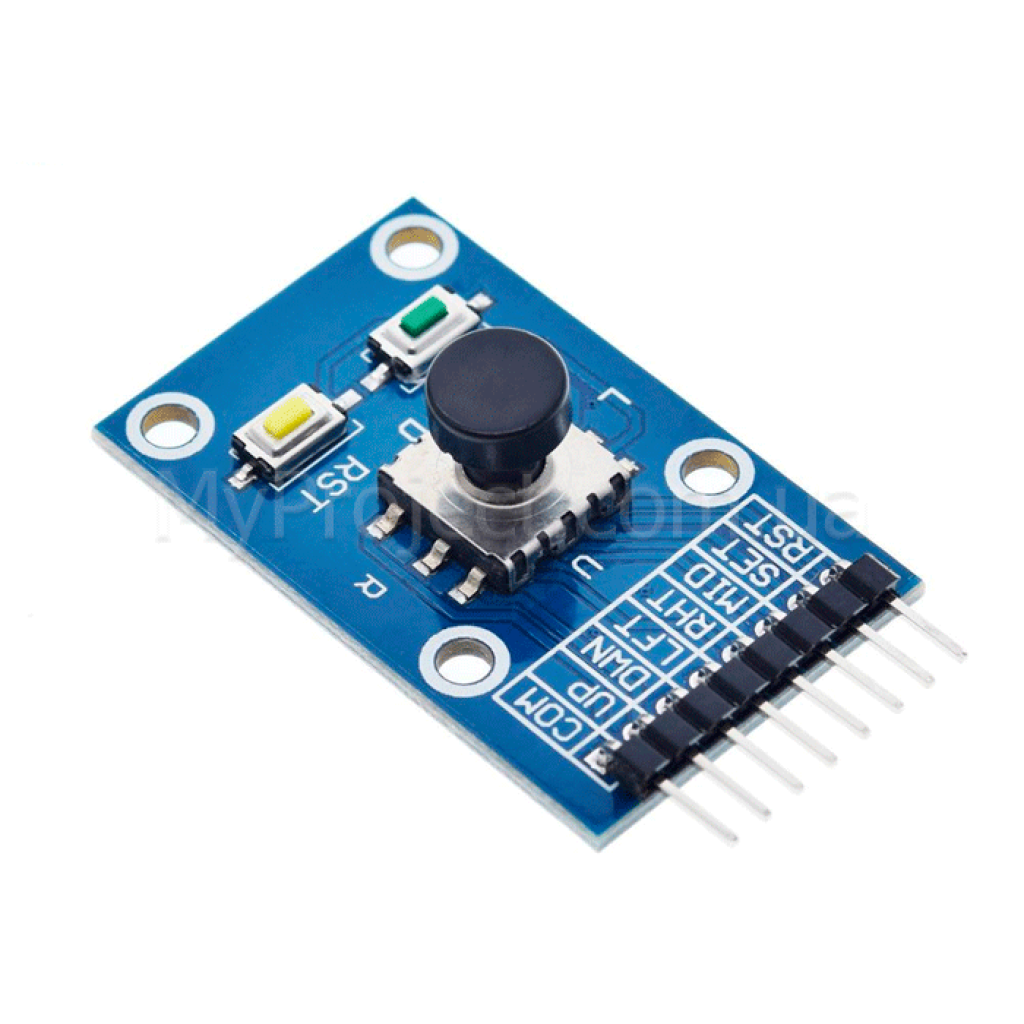

Пятикнопочный навигационный модуль для Arduino – универсальное решение для создания систем управления в электронных проектах. Модуль объединяет на одной компактной плате 7 независимых тактильных кнопок: центральный джойстик с пятью направлениями движения (вверх, вниз, влево, вправо, центр) и две дополнительные функциональные кнопки SET и RST. Этот модуль идеально подходит для создания игровых контроллеров, навигационных меню на LCD-дисплеях, управления роботами и других интерактивных приложений. Простота подключения через стандартные цифровые пины Arduino и надежность тактильных переключателей делают этот модуль незаменимым компонентом для начинающих и опытных разработчиков.

✅ Технические преимущества:

• Семь независимых кнопок на одном модуле – компактное решение, которое заменяет необходимость установки отдельных кнопок, экономит место на макетной плате и упрощает монтаж проекта
• Интуитивный дизайн с джойстиком – центральная кнопка-джойстик обеспечивает естественный пятинаправленный контроль, что делает управление удобным и привычным для пользователей
• Простота подключения и программирования – каждая кнопка имеет собственный выходной пин, подключение к Arduino требует лишь соединения с цифровыми пинами и использования стандартных функций digitalRead()
• Поддержка внутренних подтягивающих резисторов – модуль работает с режимом INPUT_PULLUP Arduino, что устраняет необходимость внешних резисторов и упрощает схему подключения
• Высоконадежные тактильные переключатели – использование качественных тактильных кнопок гарантирует стабильную работу и долговечность модуля даже при интенсивном использовании
• Универсальная совместимость – модуль работает со всеми популярными микроконтроллерами Arduino, ESP32, ESP8266, Raspberry Pi и другими платформами с цифровыми входами

🔧 Идеальное решение для:

Игровые контроллеры

Навигационные меню LCD/OLED

Управление роботами

Интерактивные проекты

Системы автоматизации

Учебные проекты

Прототипирование интерфейсов

Медиаплееры и контроллеры

💡 Широкие возможности применения:

Создание игровых контроллеров – пятикнопочный джойстик идеально подходит для классических аркадных игр, простых симуляторов и учебных игровых проектов. Дополнительные кнопки SET и RST могут выполнять функции старта игры, паузы или сброса счета. Модуль обеспечивает плавное и точное управление персонажами или объектами в игре.
Навигация в меню LCD и OLED дисплеев – модуль позволяет создавать удобные пользовательские интерфейсы с возможностью перемещения по пунктам меню, выбора опций и подтверждения действий. Кнопки направлений обеспечивают интуитивную навигацию, центральная кнопка служит для подтверждения выбора, а SET и RST могут использоваться для входа в настройки или возвращения к главному меню.
Управление робототехническими системами – модуль обеспечивает удобное дистанционное управление роботами, дронами или автономными транспортными средствами. Пятикнопочный джойстик позволяет контролировать движение в четырех направлениях и остановку, дополнительные кнопки могут активировать специальные функции, такие как изменение скорости, включение камеры или выполнение запрограммированных действий.
Интерактивные учебные проекты – модуль идеально подходит для создания учебных стендов, демонстрационных проектов и интерактивных экспонатов. Студенты могут легко понять принципы работы цифровых входов, обработку сигналов кнопок и создание обратной связи системы на действия пользователя. Простота программирования делает модуль доступным даже для начинающих.
Системы домашней автоматизации – модуль может использоваться как локальная панель управления для систем умного дома. Кнопки направлений могут контролировать освещение в разных комнатах, центральная кнопка – общее включение/выключение, а SET и RST – активацию режимов безопасности или сброс настроек системы.

📦 Детальные технические характеристики:

Количество кнопок: 7 независимых тактильных кнопок
Тип центрального элемента: Пятинаправленный джойстик-кнопка (UP, DOWN, LEFT, RIGHT, CENTER)
Дополнительные кнопки: SET (установить) и RST (сбросить)
Количество пинов: 8 пинов подключения
Тип интерфейса: Цифровой (Digital)
Логика работы:
- Состояние покоя: HIGH (при использовании INPUT_PULLUP)
- Состояние нажатия: LOW
Напряжение питания: 3.3V - 5V (поддержка популярных микроконтроллеров)
Потребляемый ток: Минимальный (только при нажатии кнопок)

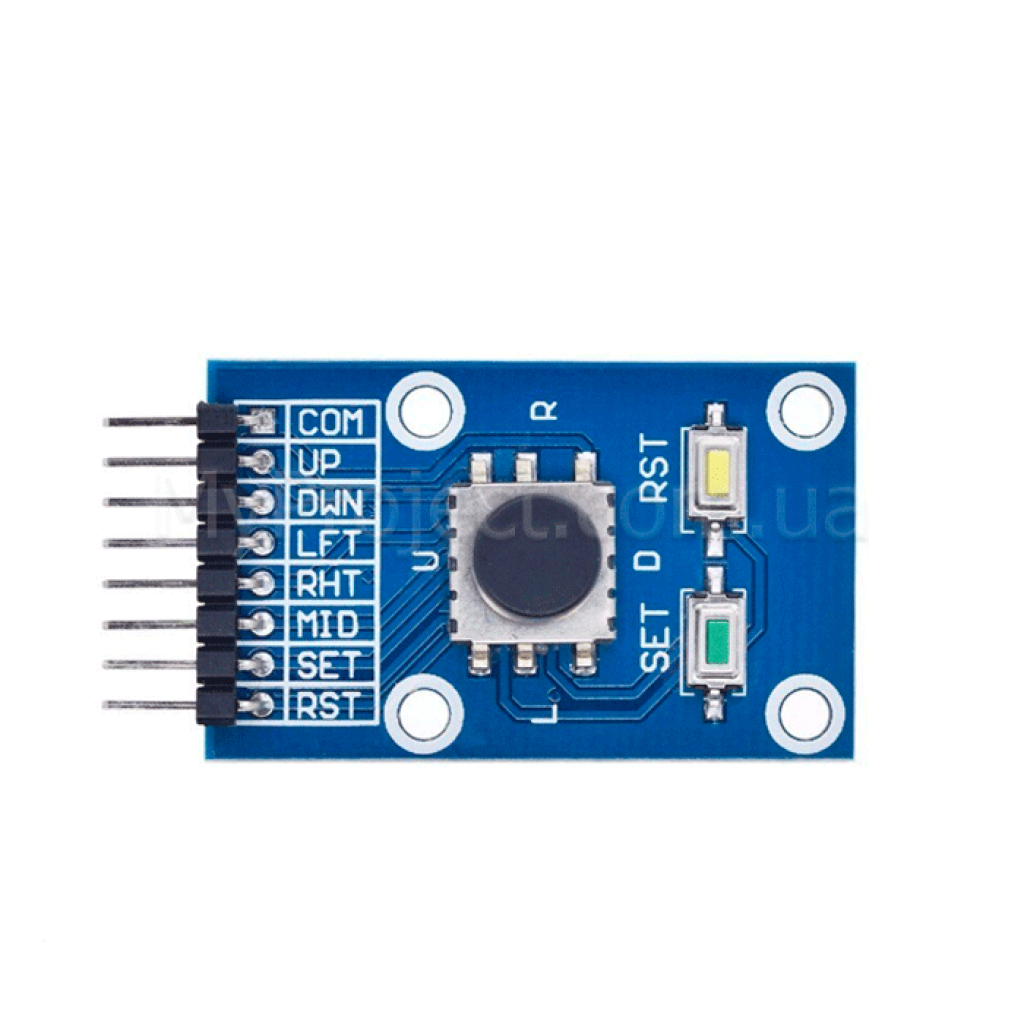

Распиновка:
- COM: Общий пин (подключается к GND)
- UP: Вывод кнопки "Вверх"
- DWN: Вывод кнопки "Вниз"
- LFT: Вывод кнопки "Влево"
- RHT: Вывод кнопки "Вправо"
- MID: Вывод центральной кнопки
- SET: Вывод кнопки настроек
- RST: Вывод кнопки сброса
Совместимость: Arduino Uno, Nano, Pro Mini, ESP32, ESP8266, Raspberry Pi
Размеры модуля: Компактный дизайн для макетных плат
Материал корпуса: Высококачественный пластик
Тип крепления: Штыревые разъемы для макетной платы
Ресурс работы: Более 100,000 нажатий на кнопку

⚠️ Важные аспекты использования:

Обработка дребезга кнопок – при программировании важно учитывать явление "дребезга" контактов, которое может приводить к регистрации нескольких нажатий вместо одного. Рекомендуется использовать задержки delay() или циклы while для стабилизации сигнала после нажатия кнопки.
Правильное подключение COM пира – общий пин COM обязательно должен быть подключен к GND Arduino для корректной работы всех кнопок. Неправильное подключение может привести к нестабильной работе или отсутствию реакции на нажатия кнопок.
Использование режима INPUT_PULLUP – для стабильной работы без внешних резисторов рекомендуется настраивать пины Arduino в режиме INPUT_PULLUP. Это обеспечивает стабильный HIGH уровень в состоянии покоя и четкий LOW при нажатии кнопки.
Планирование пинов Arduino – модуль занимает 7 цифровых пинов Arduino (не считая GND), поэтому при планировании проекта важно учитывать эту количество и оставить достаточно свободных пинов для других компонентов проекта.
Механическая прочность – хотя модуль имеет надежные тактильные кнопки, следует избегать чрезмерного давления или ударов по модулю. Особенно осторожно следует обращаться с центральным джойстиком, который имеет более сложную механическую конструкцию.

Пятикнопочный навигационный модуль – это идеальное сочетание функциональности, простоты и надежности для ваших Arduino проектов. Семь независимых кнопок на одном компактном модуле открывают безграничные возможности для создания интерактивных систем управления и пользовательских интерфейсов.

#Arduino #НавигационныйМодуль #ТактильныеКнопки #Джойстик #ИгровойКонтроллер #Управление

Характеристики

-Основные-

-Входное напряжение-

3.3 - 5 В

-Количество контактов-

8 pin

-Дополнительные-

-Размеры-

40 х 25 мм

-Диапазон рабочей температуры-

- 40 ℃ ... + 85 ℃
