Модуль снаббера, цепь поглощения RC помех для реле, электромагнитный демфер

Name: Модуль снаббера, цепь поглощения RC помех для реле, электромагнитный демфер
Brand: Китай
Price: 35.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1677

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Модуль снаббера, цепь поглощения RC помех для реле, электромагнитный демфер

Есть в наличии

Код товара: 1677

35.00 грн

Нашли дешевле?

-Напряжение нагрузки-:5 - 400 В (AC/DC)

-Максимальная мощность-:до 1000 Вт

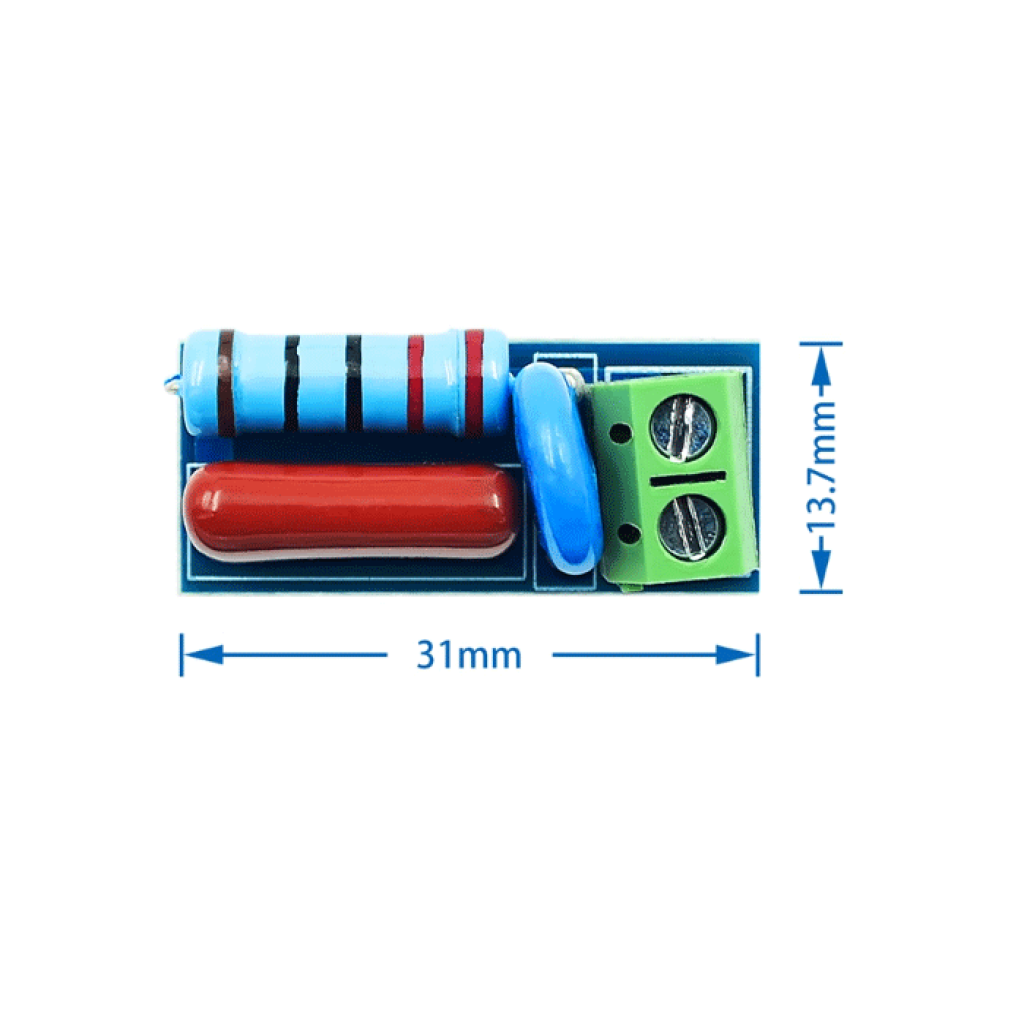

-Размеры-:31 х 13.7 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль снаббера, цепь поглощения RC помех для реле, электромагнитный демфер

Код товара: 1677

35.00 грн

Описание

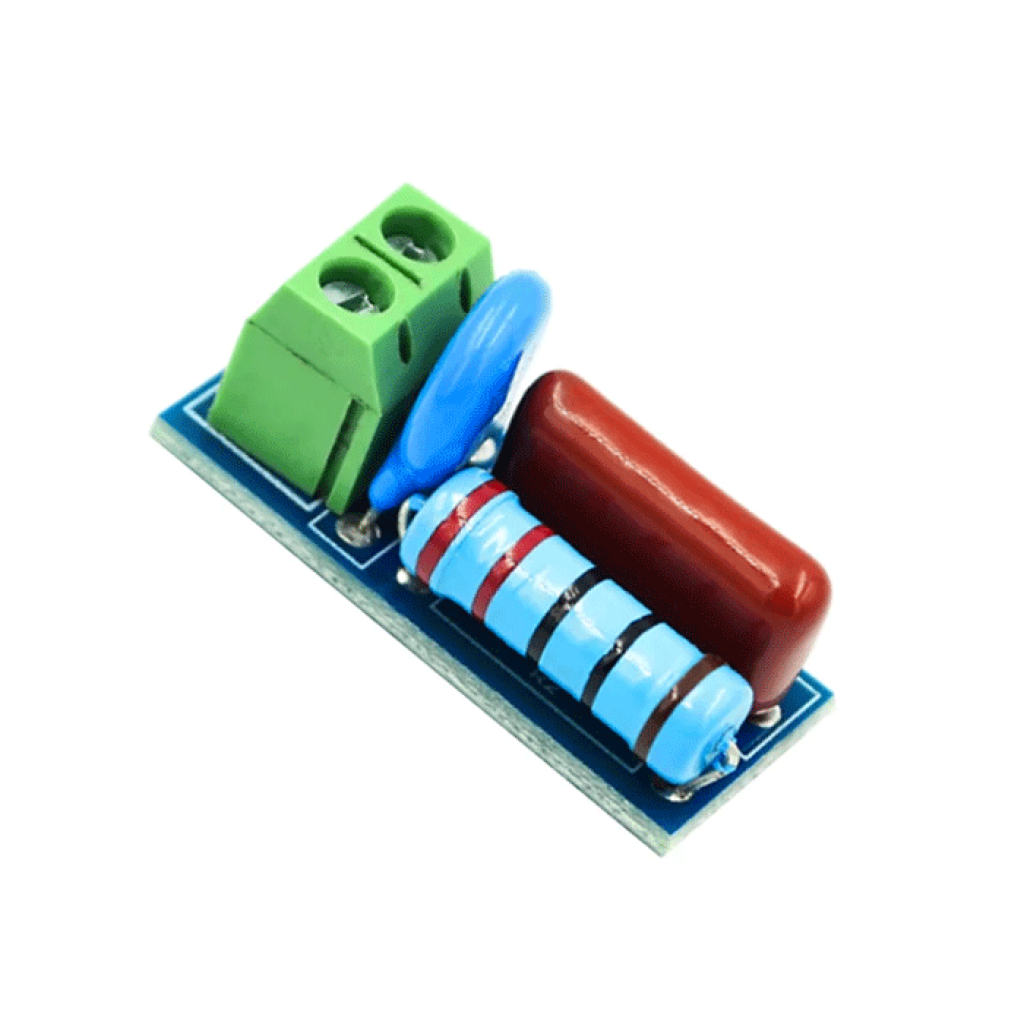

🔌 Модуль RC Snubber Circuit

Защитите свои схемы от электромагнитных помех с помощью этого надежного модуля RC поглощения для реле

Общее описание

Модуль RC Snubber Circuit – это компактное защитное устройство, предназначенное для защиты электрических схем от скачков напряжения, искрения и электромагнитных помех при переключении индуктивных нагрузок, таких как двигатели или соленоиды. Он поглощает избыточную энергию, предотвращая повреждение реле и других компонентов. Обычно включает резистор и конденсатор последовательно, часто с металлооксидным варистором для защиты от скачков, этот модуль продлевает срок службы контактов реле, уменьшая искрение и шум. Подходит для напряжений AC/DC до 400V и нагрузок до 1000W, идеален для автоматизации, силовой электроники и бытовой техники. С легкой установкой через винтовые клеммы, обеспечивает надежную работу в различных конфигурациях. Этот модуль является незаменимым для обеспечения стабильности систем, уменьшения EMI и продления срока эксплуатации оборудования, делая его идеальным выбором для инженеров, хоббиистов и промышленных применений.

✅ Технические преимущества:

• Эффективное подавление скачков – Конденсатор обеспечивает путь для переходных токов, замедляя рост напряжения, в то время как резистор рассеивает энергию, уменьшая dv/dt и предотвращая искрение. Это защищает контакты от повреждений и обеспечивает стабильную работу системы.
• Уменьшение EMI – Минимизирует электромагнитные помехи, обеспечивая стабильную работу соседней электроники, как микроконтроллеры. Это особенно полезно в чувствительных средах, где шум может вызвать сбои.
• Продленный срок службы компонентов – Уменьшает износ контактов реле, потенциально увеличивая срок службы до 10 раз в тестах. Это экономит ресурсы на замену и обслуживание.
• Универсальная совместимость – Работает с системами AC и DC, индуктивными нагрузками до 1000W. Подходит для широкого спектра применений без необходимости в модификациях.
• Дополнительная защита от скачков – Включает MOV для ограничения высоких напряжений, обеспечивая дополнительный слой защиты от мощных транзиентов.

🔧 Идеальное решение для:

Системы автоматизации

Силовая электроника

Бытовая техника

Моторизованные клапаны

Соленоиды

Двигатели AC

Проекты с микроконтроллерами

Промышленное управление

💡 Широкие возможности применения:

Системы, управляемые реле – В настройках с ESP32 или подобными, предотвращает сбросы от скачков при переключении клапанов. Это обеспечивает стабильность микроконтроллерных систем, уменьшая влияние EMI на чувствительные компоненты. Идеально для домашней автоматизации, где надежность является ключевой.
Источники питания – Обеспечивает безопасную работу триаков и тиристоров, защищая от транзиентов. В силовых схемах это уменьшает риск сбоев и продлевает срок службы. Подходит для промышленных источников питания с высокими нагрузками.
Инверторы возобновляемой энергии – Стабилизирует сигналы PWM, предотвращая помехи от индуктивных элементов. Это улучшает эффективность солнечных или ветровых систем. Модуль интегрируется легко, обеспечивая надежную защиту.
Ядерные электростанции – Защищает от скачков в критических системах, обеспечивая безопасность и стабильность. Используется для реле в системах контроля. Это критично для сред с высокими требованиями к надежности.
Управление вентиляторами AC – Улучшает долговечность реле в компрессорах, уменьшая искрение. В бытовой технике это предотвращает частые поломки. Модуль оптимизирует работу в системах охлаждения.

📦 Детальные технические характеристики:

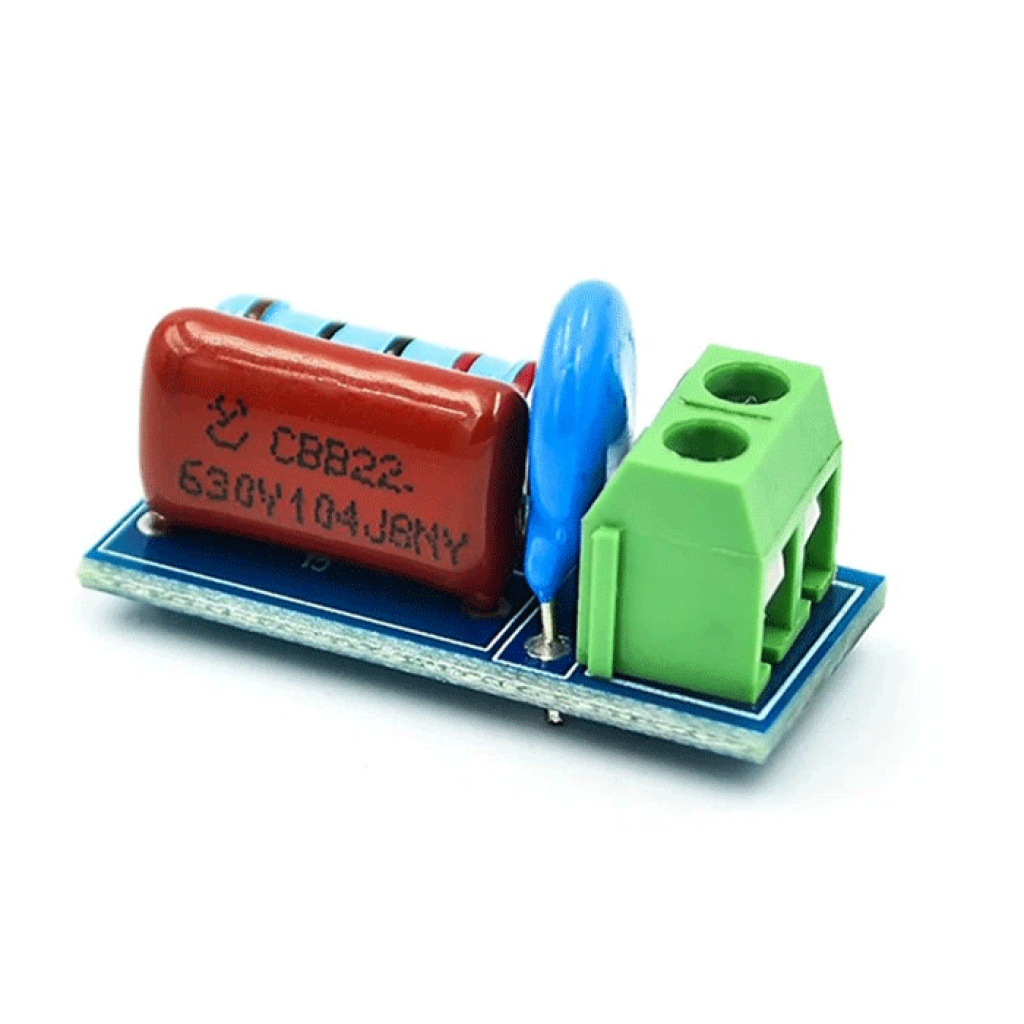

Значение резистора: 220Ω
Значение конденсатора: 0.1µF
Номинальное напряжение: 5-400V AC/DC
Емкость нагрузки: До 1000W
Компоненты:
- Резистор: 2W
- Конденсатор: 630V
- MOV: 10mm/470V
Подключение: Винтовые клеммы
Размеры: Компактная плата
Рабочая температура: Стандартный диапазон
Ток утечки: Незначительный
Рассеивание мощности: Рассчитывается на основе частоты
Уменьшение dv/dt: Эффективное
Подавление EMI: Высокое
Совместимость: Индуктивные нагрузки
Установка: Параллельно контактам или нагрузке
Соответствие стандартам: Стандарты EMI

⚠️ Важные аспекты использования:

Советы по установке – Подключайте параллельно; через контакты для прямого подавления, или через нагрузку для избежания утечки. Это обеспечивает оптимальную защиту без лишних потерь. Проверьте полярность в DC-схемах для безопасности.
Выбор значений – Используйте формулы или осциллограф для настройки, поскольку стандартные значения могут не подходить для всех нагрузок. Тестируйте в реальных условиях для минимизации пиков. Это повысит эффективность модуля.
Ограничения – Вводит ток утечки и потери мощности, что может влиять на низкоэнергетические схемы. Рассчитывайте рассеивание для высоких частот. Избегайте в чувствительных к утечке применениях.
Альтернативы – Диоды обратного хода для DC-схем проще, но RC подходит для AC. Комбинируйте с TVS для лучшей защиты. Выбор зависит от типа нагрузки.
Тестирование – Эмпирическое для оптимальных результатов, поскольку паразитные элементы влияют. Используйте осциллограф для проверки. Это обеспечит лучшую производительность.
Безопасность – Убедитесь, что номиналы соответствуют источнику питания, чтобы избежать перегрузки. Используйте как минимум двойной запас по напряжению для конденсатора. Это предотвратит аварии.

Этот модуль RC Snubber необходим для защиты ваших схем и обеспечения долгосрочной надежности. Не рискуйте повреждением от переходных процессов – интегрируйте его сегодня для спокойствия. С его помощью ваши проекты станут стабильнее и эффективнее.

ЗАКАЖИТЕ СЕЙЧАС

#RCSnubber #ЗащитаРеле #ПодавлениеEMI #МодульСхемы #ИндуктивнаяНагрузка #ЗащитаОтСкачков

Характеристики

-Основные-

-Напряжение нагрузки-

5 - 400 В (AC/DC)

-Максимальная мощность-

до 1000 Вт

-Дополнительные-

-Размеры-

31 х 13.7 мм

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
