GY-271 QMC5883L 3-осевой цифровой компас (магнитометр)

Есть в наличии

Код товара: 1446

170.00 грн

Нашли дешевле?

-Входное напряжение-:3.3 - 5 В

-Ток потребления-:до 1000 мкА

-Интерфейс-:I2C (TWI)

-Чип-:QMC5883LCompass

-Размеры-:14 x 15 мм

-Измерительный диапазон-:± 8 Гаусс

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

GY-271 QMC5883L 3-осевой цифровой компас (магнитометр)

Код товара: 1446

170.00 грн

Описание

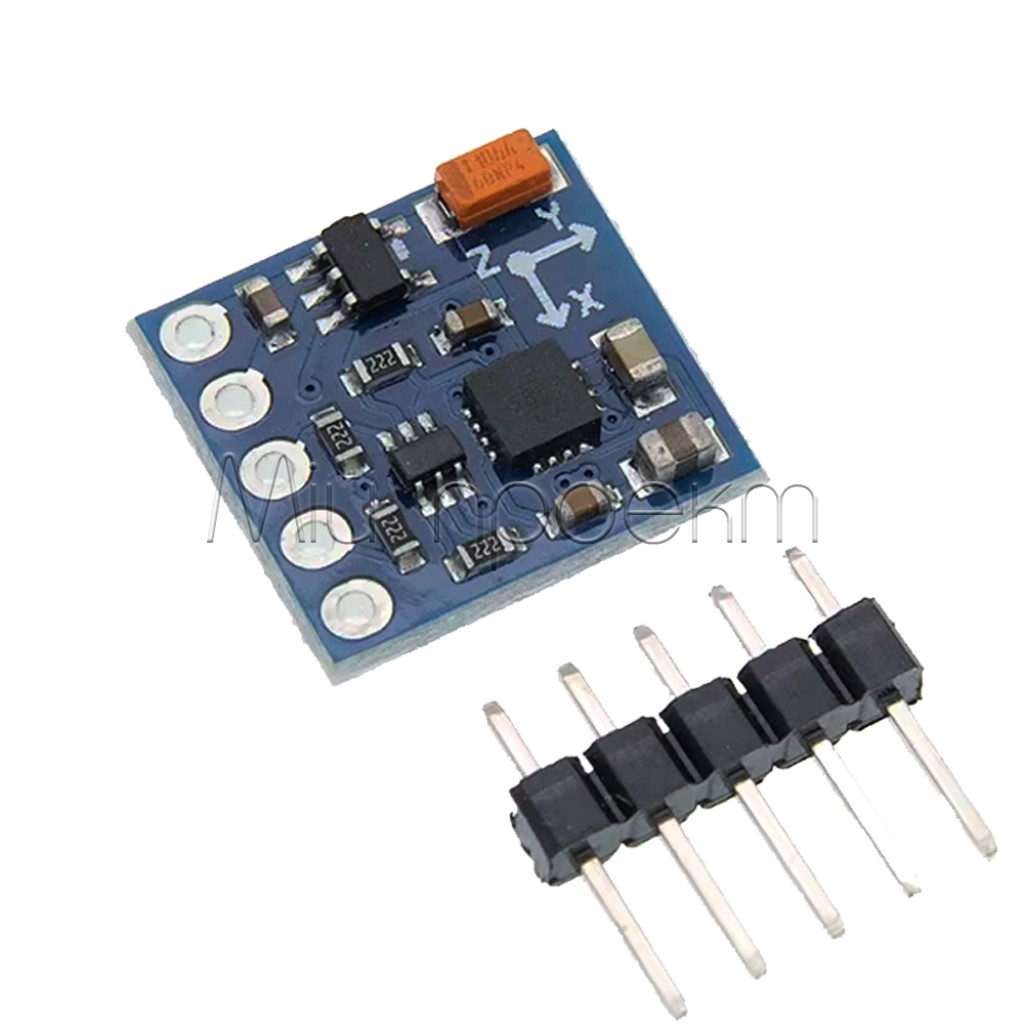

🧭 Модуль магнитометра GY-271 (QMC5883L)

Трёхосевой цифровой компас с интерфейсом I2C для Arduino и других микроконтроллеров

Общее описание

Модуль магнитометра GY-271 (QMC5883L) – компактный и мощный трёхосевой цифровой компас, позволяющий определять направление магнитного поля Земли по осям X, Y и Z. Этот миниатюрный сенсор идеально подходит для создания электронных компасов, навигационных систем, роботов и других проектов, где необходимо определить ориентацию в пространстве. Модуль использует чип QMC5883L, который обеспечивает достаточную точность измерений для большинства любительских и образовательных проектов. Благодаря простому интерфейсу I2C, модуль легко интегрируется с платформами Arduino, Raspberry Pi, ESP32 и другими микроконтроллерами, что делает его универсальным решением для широкого спектра электронных разработок.

✅ Технические преимущества:

• Трёхосевое измерение – сенсор измеряет напряжённость магнитного поля одновременно по осям X, Y и Z, что позволяет точно определять направление в трёхмерном пространстве независимо от ориентации устройства
• Интерфейс связи I2C – простой и надёжный двухпроводной интерфейс позволяет быстро подключить модуль к любому микроконтроллеру и получать данные по стандартному протоколу, что упрощает интеграцию и уменьшает количество необходимых выводов
• Компактные размеры – небольшие габариты модуля позволяют устанавливать его даже в миниатюрные проекты, где критичны размеры и вес конечного устройства
• Широкий диапазон питания – модуль работает от напряжения 3.3-5В, что обеспечивает совместимость с различными типами микроконтроллеров без необходимости использования дополнительных преобразователей уровней сигналов
• Поддержка библиотек – доступны специализированные библиотеки для Arduino и других платформ (например, DFRobot_QMC5883), что значительно упрощает разработку и калибровку компаса на базе данного модуля

🔧 Идеальное решение для:

Электронные компасы

Навигационные системы

Робототехнические проекты

Метеостанции

Мобильные контроллеры

Расширение функционала Arduino

Образовательные проекты

Системы стабилизации

💡 Широкие возможности применения:

Создание электронного компаса – подключите модуль GY-271 к Arduino вместе с OLED-дисплеем и получите полноценный цифровой компас, показывающий направление магнитного севера. Благодаря возможности калибровки можно достичь точности, достаточной для ориентации на местности и навигационных задач начального уровня.
Разработка автономных роботов – установите модуль на мобильного робота для предоставления ему возможности определять своё положение относительно сторон света. Это позволит роботу поддерживать заданное направление движения или автоматически возвращаться к начальной точке маршрута с помощью простых алгоритмов навигации.
Системы стабилизации камер – в сочетании с гироскопом и акселерометром, магнитометр GY-271 может быть частью системы определения ориентации для стабилизаторов камер, дронов и других подвижных платформ, требующих точной информации о пространственном положении и направлении.
Метеорологические станции – интеграция модуля в домашние метеостанции позволяет дополнительно отображать направление ветра и другие параметры, связанные с ориентацией в пространстве, что значительно расширяет функциональность таких устройств.
Образовательные проекты по электронике – модуль идеально подходит для учебных проектов, демонстрируя принципы работы магнитометров, систем навигации и позволяя на практике изучать электромагнитные явления и их использование в электронике.

📦 Детальные технические характеристики:

Модель чипа: QMC5883L
Тип сенсора: Трёхосевой магнитометр
Интерфейс: I2C
I2C адрес: 0x0D (для QMC5883L)
Напряжение питания: 3.3-5В
Потребляемый ток: менее 200мкА
Диапазон измерения: ±8 Гаусс
Разрешение: 12 бит (2мГ)

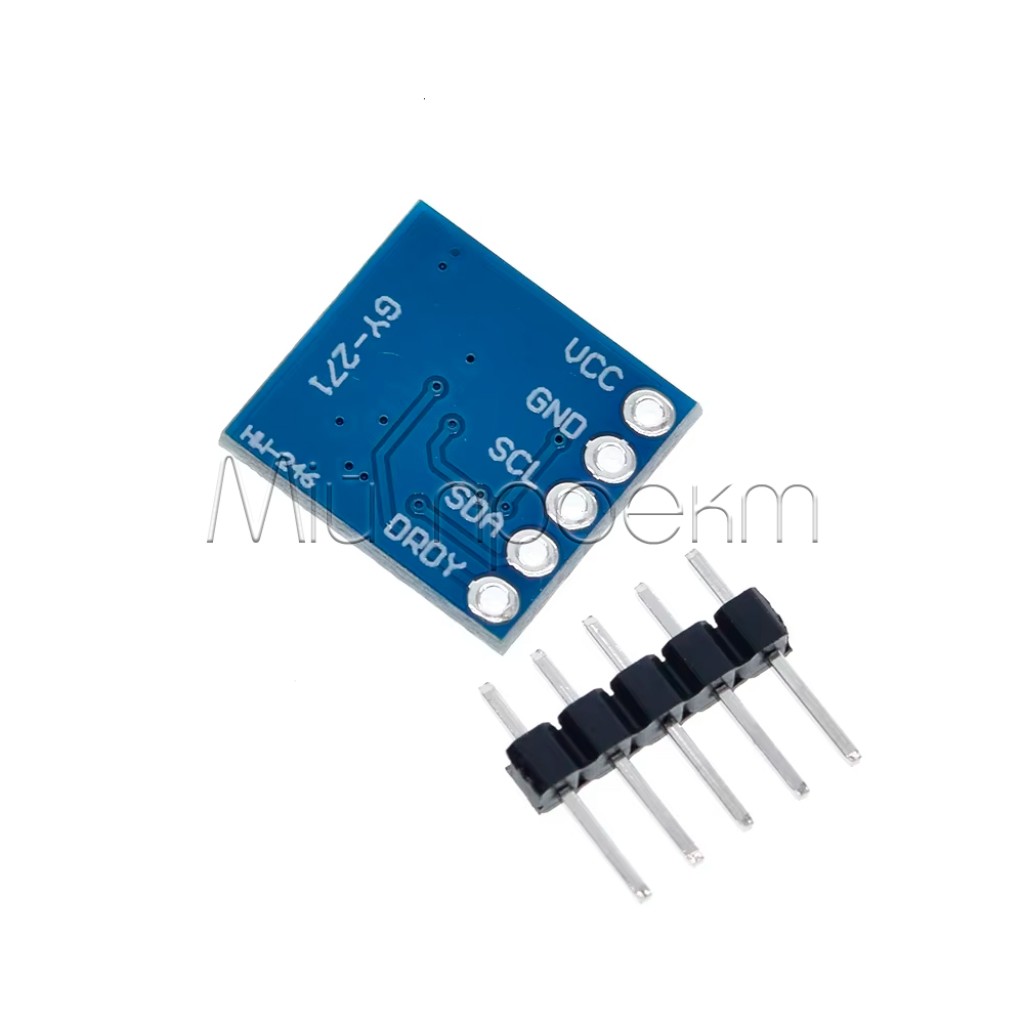

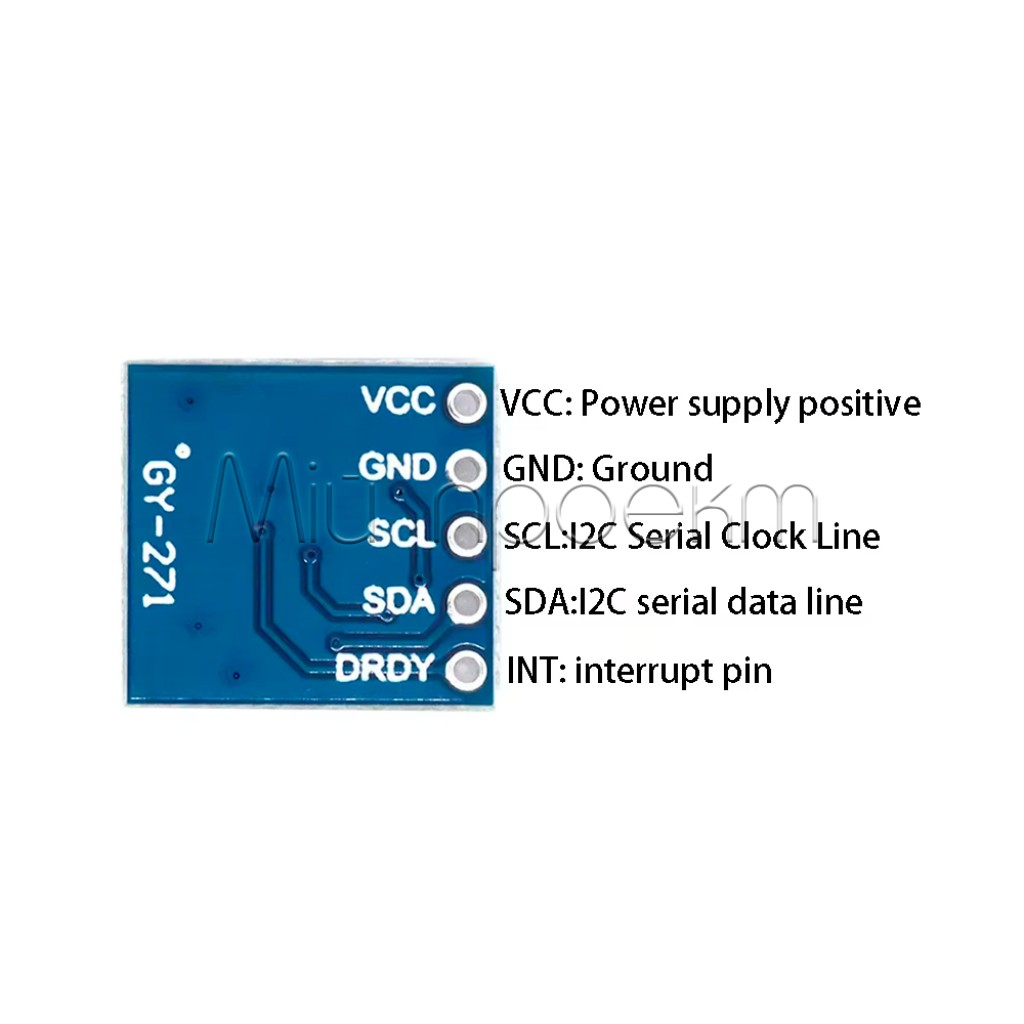

Выводы модуля:
- VCC - питание (3.3-5В)
- GND - земля
- SCL - линия тактирования I2C
- SDA - линия данных I2C
- DRDY - выход готовности данных (опциональный)

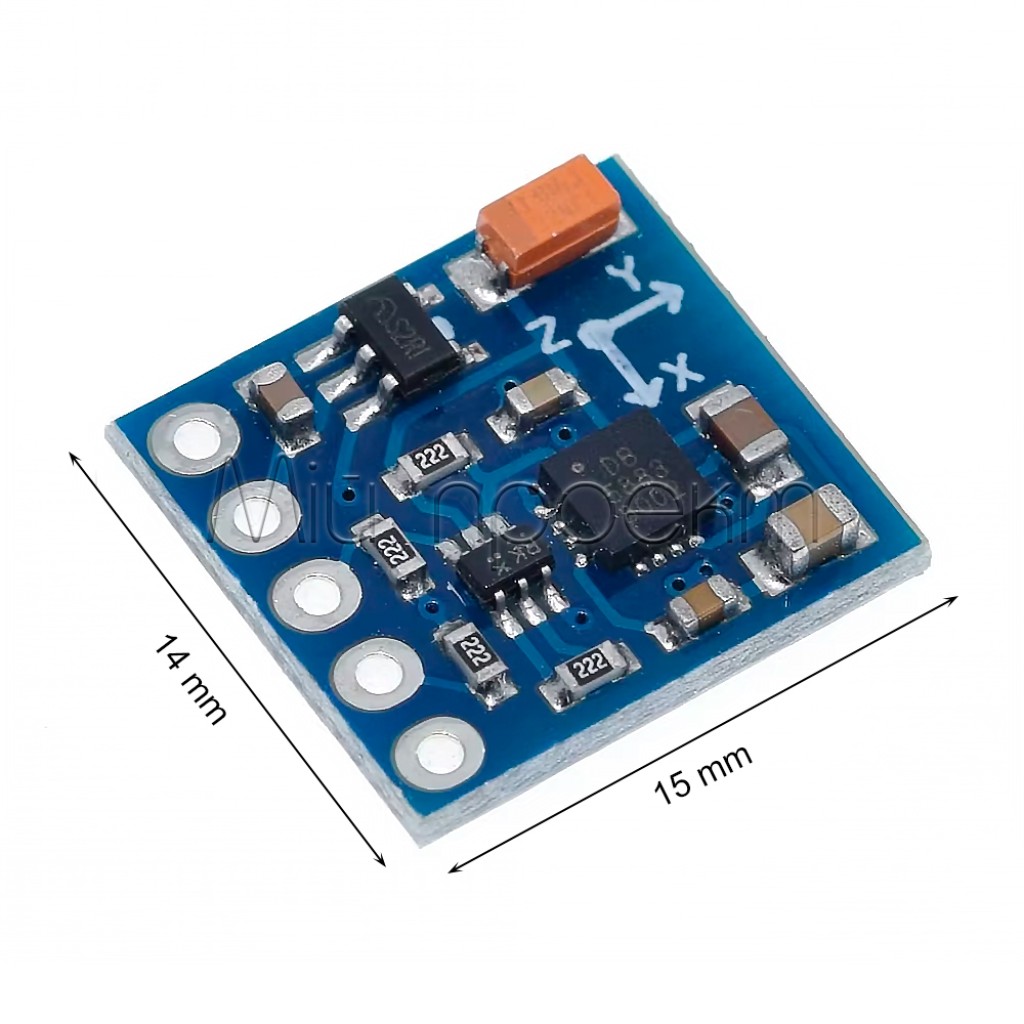

Размеры модуля: примерно 14мм x 15мм
Рабочая температура: -40°C до +85°C
Точность: Требуется калибровка для достижения оптимальной точности

⚠️ Важные аспекты использования:

Определение типа чипа – проверьте маркировку чипа на вашем модуле. Если на чипе указано "5883" без буквы "L", это модуль с QMC5883. Это важно для выбора правильной библиотеки и адреса I2C.
Необходимость калибровки – для получения точных показателей компаса модуль требует калибровки. Используйте специальные программы (например, MagMaster.exe) для создания матрицы трансформации и значений смещения, что значительно повысит точность измерений.
Выбор правильной библиотеки – для QMC5883L рекомендуется использовать специализированные библиотеки, такие как DFRobot_QMC5883. Стандартные библиотеки для HMC5883L могут не работать корректно с QMC5883L из-за разных адресов I2C и внутренних регистров команд.
Влияние электромагнитных помех – размещайте модуль GY-271 подальше от источников электромагнитных помех, таких как динамики, двигатели и силовые линии, чтобы предотвратить искажение показаний компаса.
Монтаж и ориентация – для корректной работы компаса важно, чтобы модуль был установлен параллельно земле, а направление оси X было зафиксировано относительно вашего устройства для правильной интерпретации показаний.

Модуль магнитометра GY-271 (QMC5883L) – это доступное и надёжное решение для добавления функций электронного компаса в ваши проекты на базе Arduino и других микроконтроллеров. Расширьте возможности ваших разработок и добавьте им новые функции навигации и ориентации в пространстве!

ЗАКАЖИТЕ СЕЙЧАС

#Магнитометр #QMC5883L #Компас #Arduino #I2C #GY-271

Характеристики

-Основные-

-Входное напряжение-

3.3 - 5 В

-Ток потребления-

до 1000 мкА

-Интерфейс-

I2C (TWI)

-Чип-

QMC5883LCompass

-Дополнительные-

-Размеры-

14 x 15 мм

-Измерительный диапазон-

± 8 Гаусс

Отзывы

Рейтинг товара

Отзывов: 1

Дмитро

24 января 2024 (21:21)

Не відповідає опису: в описі написано, що датчик стоїть HMC5883L, а по факту QMC5883L. З витікаючими з цього наслідками: пів дня просидів доки не допер що може бути встановлена інша мікросхема. Навмисно купував 2 види, а по факту отримав модулі з однаковою мікросхемою. Дуже засмучений. Продавцям варто звертати увагу на відповідність опису товару.

Отзыв полезен? 1

Ответ:

Поправили опис

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Datasheet

Скачать техническую документацию на микросхему QMC5883L (datasheet) можно по ссылке: скачать файл
