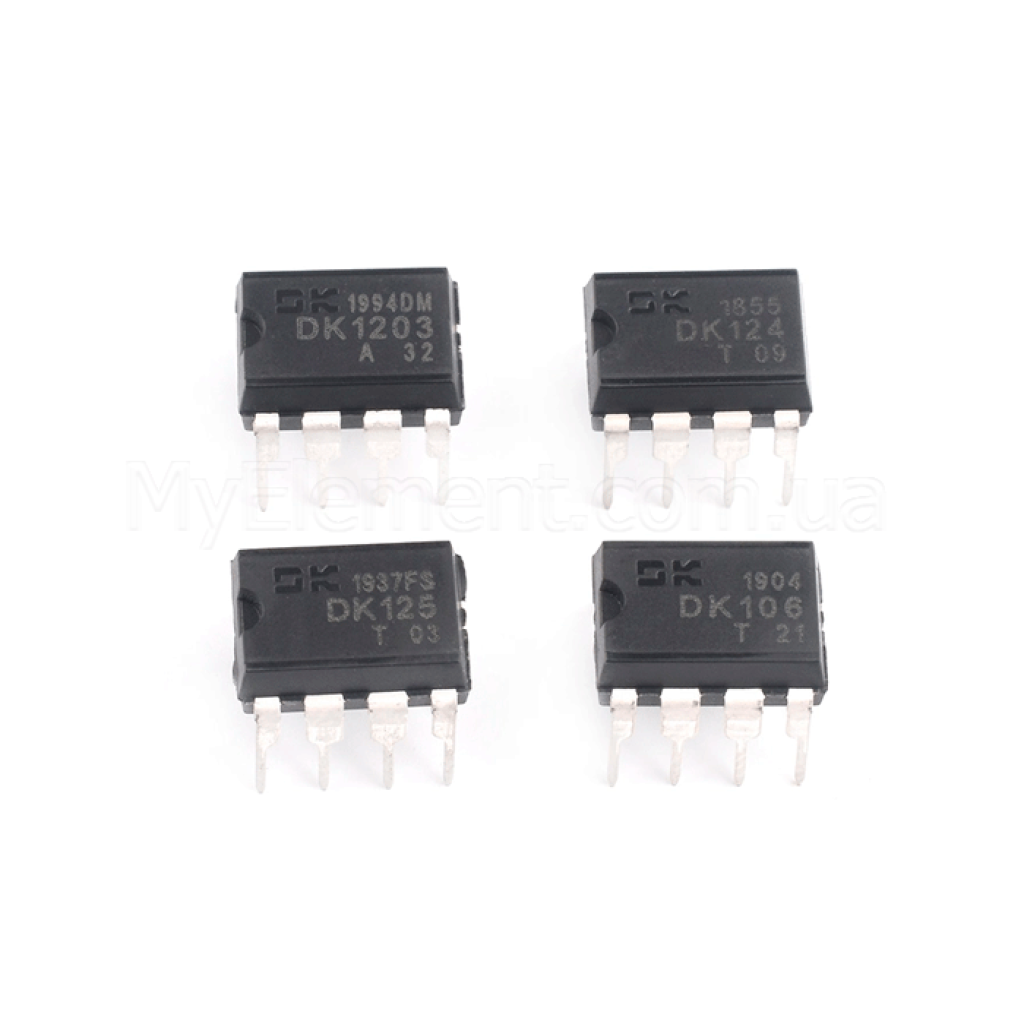

Микросхама DK106 (DK112) DK124 (DK125) DK1203 корпус DIP8

Страна-производитель: Китай Код товара: 5437
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхама DK106 (DK112) DK124 (DK125) DK1203 корпус DIP8
Есть в наличии
Код товара: 5437
12.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:8
Тип корпуса:DIP8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхама DK106 (DK112) DK124 (DK125) DK1203 корпус DIP8
Код товара: 5437
12.00 грн
Описание

Микросхемы DK106 / DK112 / DK124 / DK125 / DK1203 DIP-8

Серия офлайн AC‑DC контроллеров flyback с интегрированным 700‑В силовым транзистором и самопитанием для компактных адаптеров и источников питания.

Основные преимущества

Интегрированный силовой ключ 700 В

Уменьшает количество внешних компонентов и упрощает схему питания.

Самопитание без вспомогательной обмотки

Встроенная схема питания устраняет необходимость в отдельной VCC‑обмотке трансформатора.

Широкий диапазон сети

Поддержка 85–264 В AC (DK1203) и 90–265 В AC (DK124/DK125) для глобального применения.

EMI и энергоэффективность

Дежурное потребление < 0.3 Вт; частотное разнесение/режим burst (22 кГц в DK124/DK125) снижают шумы.

Ключевые характеристики

Тип:Офлайн ШИМ‑контроллер flyback с интегрированным силовым транзистором
Корпус:DIP‑8
Диапазон входного напряжения (AC):85–264 В (DK1203); 90–265 В (DK124/DK125)
Номинальная частота переключения:65 кГц
Дежурное потребление:< 0.3 Вт
Защиты:OVP, OCP, OTP, короткое замыкание, «открытая вторичная»
ESD:До 4 кВ
Типовая выходная мощность (при 45 °C):DK1203 — 12 Вт; DK124 — 24 Вт; DK125 — 24 Вт; DK112 — до 12 Вт

Подробные технические параметры

  • Изолированный flyback с простой двухобмоточной конструкцией трансформатора.
  • Встроенный запуск от высокого напряжения; не требуется внешний пусковой резистор.
  • Частотное разнесение для уменьшения пульсаций и стоимости EMI‑фильтра (серия DK1xx).
  • Режим burst ~22 кГц в DK124/DK125 для снижения потерь при малой нагрузке.
  • Поддерживаемые применения: адаптеры питания, зарядные устройства, LED‑драйверы, STB/DVD/VCD, БП телевизоров/мониторов, бытовая техника.
Примечание: параметры основаны на документации Dongke Semiconductor для серии DK. Источник: DK1203 Datasheet (PDF), DK125 Datasheet (PDF), DK124 Datasheet (PDF), DK112 Datasheet (PDF).

Основные области применения

  • AC/DC адаптеры и зарядные устройства.
  • Бытовая техника: кондиционеры, индукционные плиты.
  • Телевизоры, мониторы, DVD/VCD, приставки STB/DVB.
  • LED‑источники питания и драйверы.

Совместимые обозначения и альтернативы

Серия совместимых решений в том же корпусе DIP‑8: DK112 (до 12 Вт), DK1203 (12 Вт), DK124 (24 Вт), DK125 (24 Вт). Выбор модели определяется требуемой выходной мощностью и требованиями к энергопотреблению в режиме ожидания.

Вопросы и ответы (FAQ)

Чем отличаются DK1203, DK124 и DK125?

Типовой выходной мощностью и режимами энергосбережения: DK1203 — 12 Вт (85–264 В AC); DK124 и DK125 — 24 Вт с поддержкой burst‑режима (~22 кГц) и диапазоном 90–265 В AC.

Нужна ли вспомогательная обмотка для питания ИС?

Нет. Серия имеет встроенное самопитание, поэтому внешняя VCC‑обмотка трансформатора не требуется.

Какие защиты реализованы в микросхемах?

Предусмотрены OVP, OCP, OTP, защита от короткого замыкания и «открытой вторичной», а также ESD до 4 кВ.
