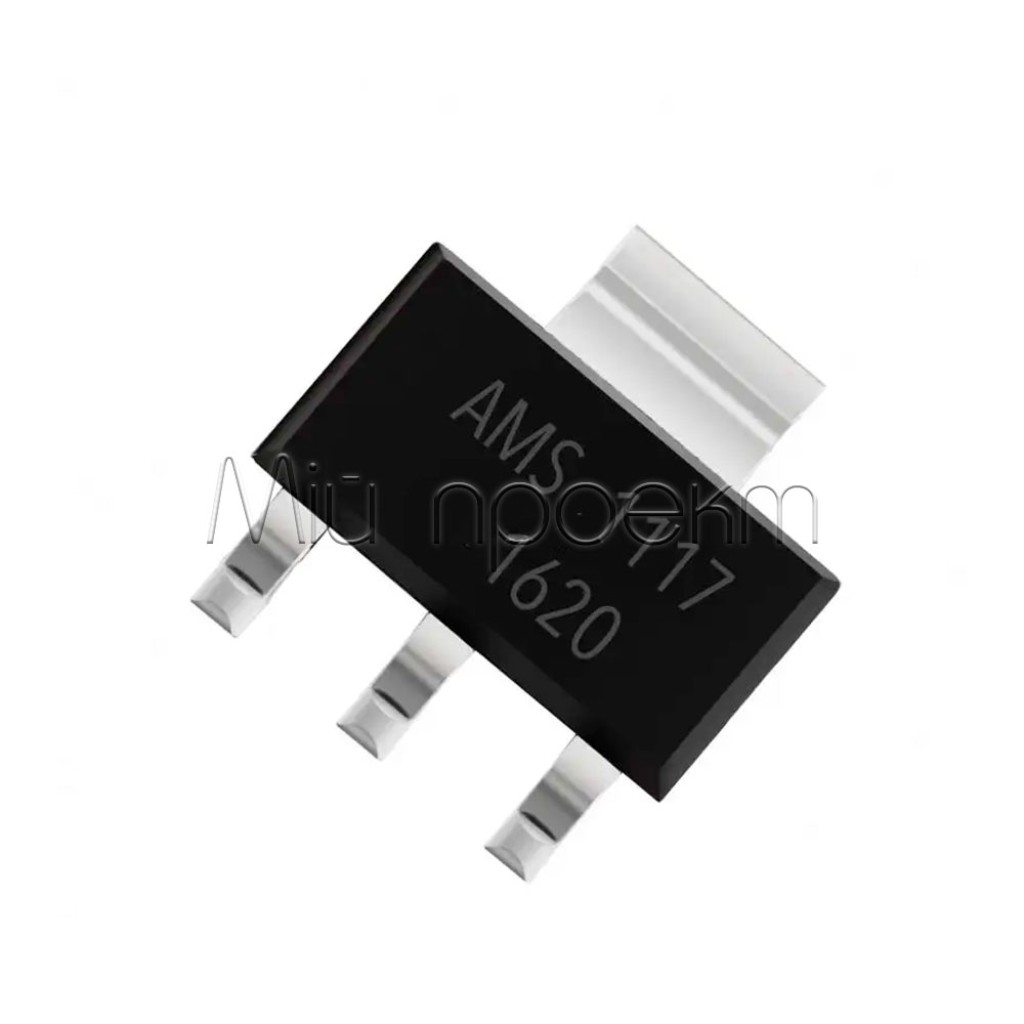

AMS1117-1.2 AMS1117-1.5 AMS1117-1.8 AMS1117-2.5 AMS1117-3.3 AMS1117-5.0 AMS1117-ADJ Микросхема понижающего регулятора LDO SOT-223

Страна-производитель: Китай Код товара: 5402
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
AMS1117-1.2 AMS1117-1.5 AMS1117-1.8 AMS1117-2.5 AMS1117-3.3 AMS1117-5.0 AMS1117-ADJ Микросхема понижающего регулятора LDO SOT-223
Есть в наличии
Код товара: 5402
4.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:4.5 - 15 В
Выходное напряжение:1.2 В / 1.5 В / 1.8 В / 2.5 В / 3.3 В / 5.0 В / ADJ
Защита:от перегрузки, перегрева и короткого замыкания
Рабочая температура:- 40 °C ... + 125 °C
Тип корпуса:SOT-223
Точность стабилизации:±2%
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
AMS1117-1.2 AMS1117-1.5 AMS1117-1.8 AMS1117-2.5 AMS1117-3.3 AMS1117-5.0 AMS1117-ADJ Микросхема понижающего регулятора LDO SOT-223
Код товара: 5402
4.00 грн
Описание

AMS1117 (1.2/1.5/1.8/2.5/3.3/5.0, ADJ) SOT-223

Линейный LDO-регулятор серии AMS1117 в корпусе SOT‑223 обеспечивает стабилизированное напряжение с выходным током до 1 А и низким падением напряжения, подходит для локальных узлов питания и пострегулирования после импульсных преобразователей.

Основные преимущества

Низкое падение напряжения

Максимальное падение напряжения до 1.3 В при высоком токе нагрузки, что позволяет работать с меньшим запасом между входом и выходом.

Высокая точность регулирования

Линейное регулирование до 0.2% (max) и регулирование по нагрузке до 0.4% (max) обеспечивают стабильный выход.

Интегрированные защиты

Встроенные ограничения тока и термозащита повышают надежность работы в тяжелых режимах.

Гибкие варианты напряжений

Фиксированные версии 1.2/1.5/1.8/2.5/3.3/5.0 В и регулируемая версия (ADJ) с опорной 1.25 В.

Ключевые характеристики

Тип:Положительный линейный LDO-регулятор
Корпус:SOT-223
Выходные напряжения (фикс.):1.2 В, 1.5 В, 1.8 В, 2.5 В, 3.3 В, 5.0 В
Регулируемая версия (ADJ):VREF ≈ 1.25 В; выход задается внешним делителем
Макс. выходной ток:до 1 А
Падение напряжения (VDO):до 1.3 В (max; растет свыше ~0.8 А)
Линейное регулирование:0.2% (max)
Регулирование по нагрузке:0.4% (max)
Подавление пульсаций (PSRR):до ~68 дБ @ 120 Гц (тип.)
Выходной шум:≈0.003% от VOUT (10 Гц…10 кГц, тип.)
Мин. ток нагрузки для регулирования:≥10 мА
Рабочий диапазон температур перехода:−40…+125 °C
Тепловое сопротивление θJC:≈15 °C/Вт (SOT‑223)
Гарантированная рассеиваемая мощность (SOT‑223):≈1.2 Вт
Диапазон для гарантированного регулирования:VIN − VOUT = 1.5…12 В

Детальные технические параметры

  • Формула ADJ: VOUT = VREF·(1 + R2/R1) + IADJ·R2; VREF ≈ 1.25 В, IADJ тип. десятки мкА.
  • Рекомендуемые конденсаторы: на выходе обязательно ≥10 мкФ; на входе — байпасный конденсатор, если источник питания удален.
  • Dropout гарантирован до 0.8 А; при больших токах падение напряжения увеличивается.
  • Типичное тепловое регулирование: около 0.008…0.04 %/Вт (при 25 °C, импульсный режим измерений).
  • Встроенные ограничения тока и термозащита предотвращают повреждения при перегрузке и перегреве.
Примечание: параметры основаны на документации Advanced Monolithic Systems (AMS) для серии AMS1117 в корпусе SOT‑223. Источник: AMS Datasheet (PDF).

Основные области применения

  • Пострегулятор после импульсных DC/DC для снижения шума.
  • Преобразование 5 В → 3.3 В в цифровых узлах.
  • Активные терминаторы SCSI (для версии 2.85 В).
  • Зарядные и питание батарейных устройств.
  • Питание тактовых узлов/логики на системных платах.

Совместимые обозначения и альтернативы

Возможные аналоги той же концепции и совместимые по разводке SOT‑223: LM1117, LD1117, NCP1117, AP1117 (проверяйте параметры и допуски перед заменой).

Вопросы-ответы (FAQ)

Какова минимальная разница между VIN и VOUT для стабильной работы?

Обеспечьте запас, по крайней мере равный падению напряжения регулятора. Для AMS1117 гарантированный режим регулирования указан для VIN − VOUT в пределах 1.5…12 В; максимальное падение напряжения достигает около 1.3 В при высоком токе.

Нужен ли выходной конденсатор и какой номинал?

Да. Для стабильности нужен выходной конденсатор не менее 10 мкФ (низкий ESR). На входе желателен байпасный конденсатор, особенно при длинных дорожках.

Чем отличаются фиксированные версии от ADJ?

Фиксированные версии имеют заводски заданное напряжение (1.2/1.5/1.8/2.5/3.3/5.0 В), тогда как ADJ позволяет установить VOUT с помощью внешнего делителя от опорной 1.25 В.

Характеристики
Дополнительные
Защита
от перегрузки, перегрева и короткого замыкания
Основные
Входное напряжение
4.5 - 15 В
Выходное напряжение
1.2 В / 1.5 В / 1.8 В / 2.5 В / 3.3 В / 5.0 В / ADJ
Рабочая температура
- 40 °C ... + 125 °C
Тип корпуса
SOT-223
Точность стабилизации
±2%
