Кратко о JRC-B008

JRC-B008 — компактная плата с гнездом USB Type-C для подачи 5 В и подключения линий данных USB 2.0 в самодельном или модернизированном устройстве. На контакты под пайку выведены VBUS, GND, D+ и D−.

CC1 и CC2 подключены к GND через два отдельных резистора Rd по 5,1 кОм. Такое исполнение настраивает порт как потребитель питания и позволяет совместимому источнику USB-C обнаружить подключение независимо от ориентации штекера.

Плата работает с базовым напряжением VBUS 5 В, не содержит контроллера USB Power Delivery и не выводит линии SuperSpeed USB 3.x. Максимальные 3 А являются пределом платы, а не гарантированным током от любого порта или кабеля.

Ключевые характеристики

Тип: плата-переходник с гнездом USB Type-C
Маркировка: JRC-B008

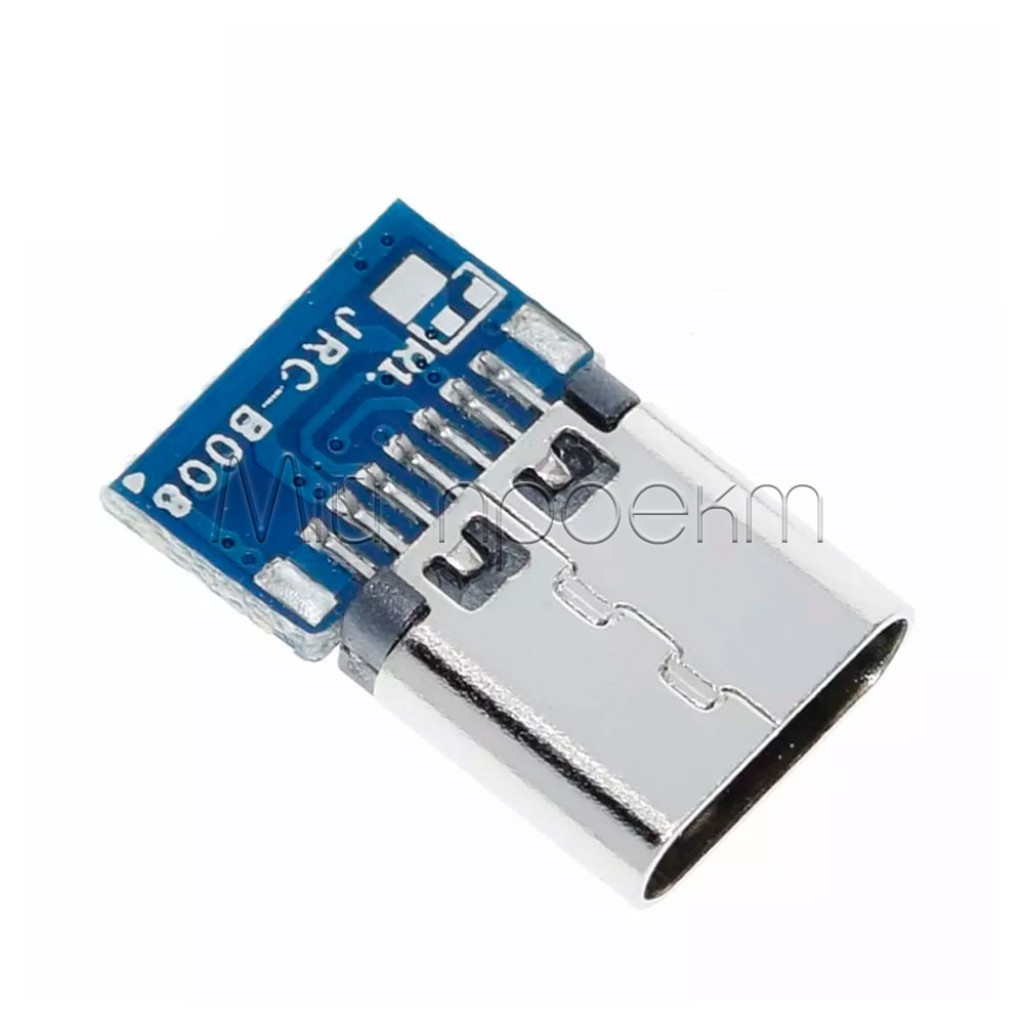

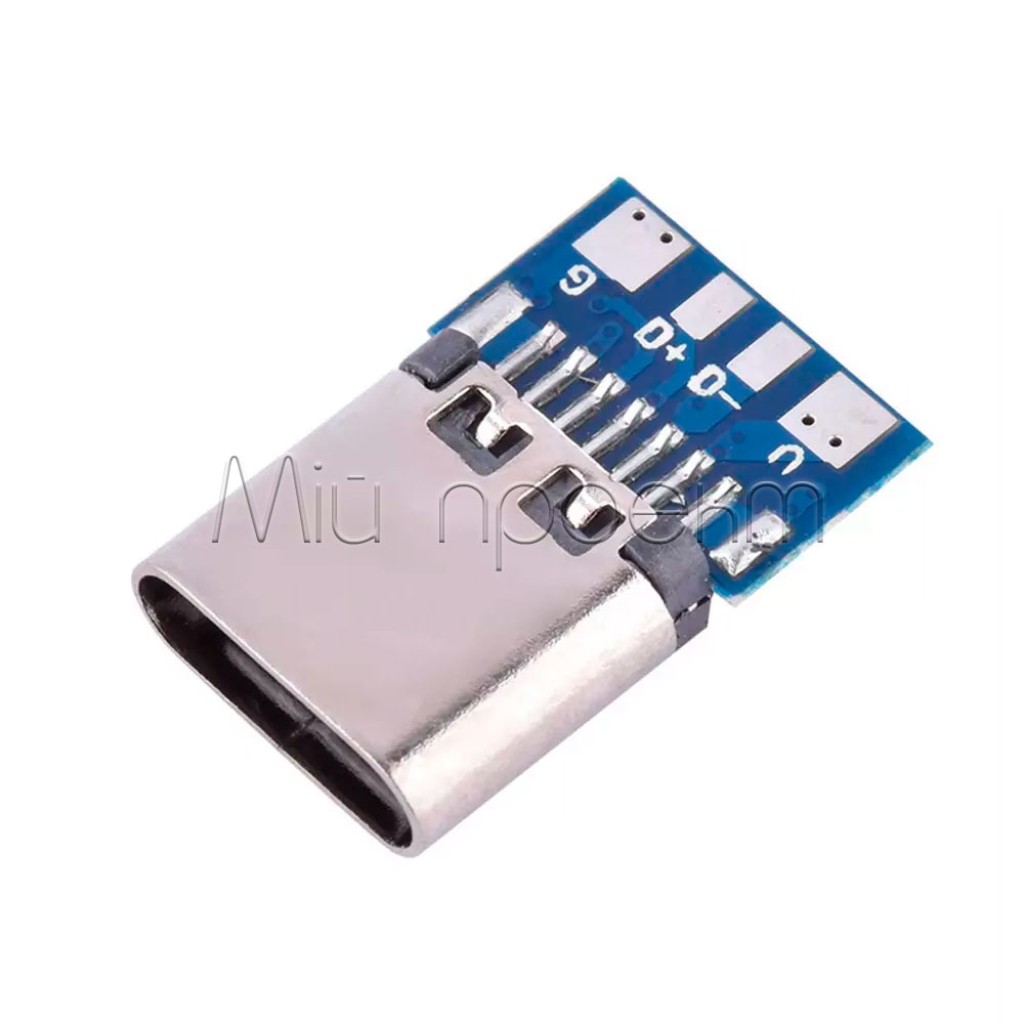

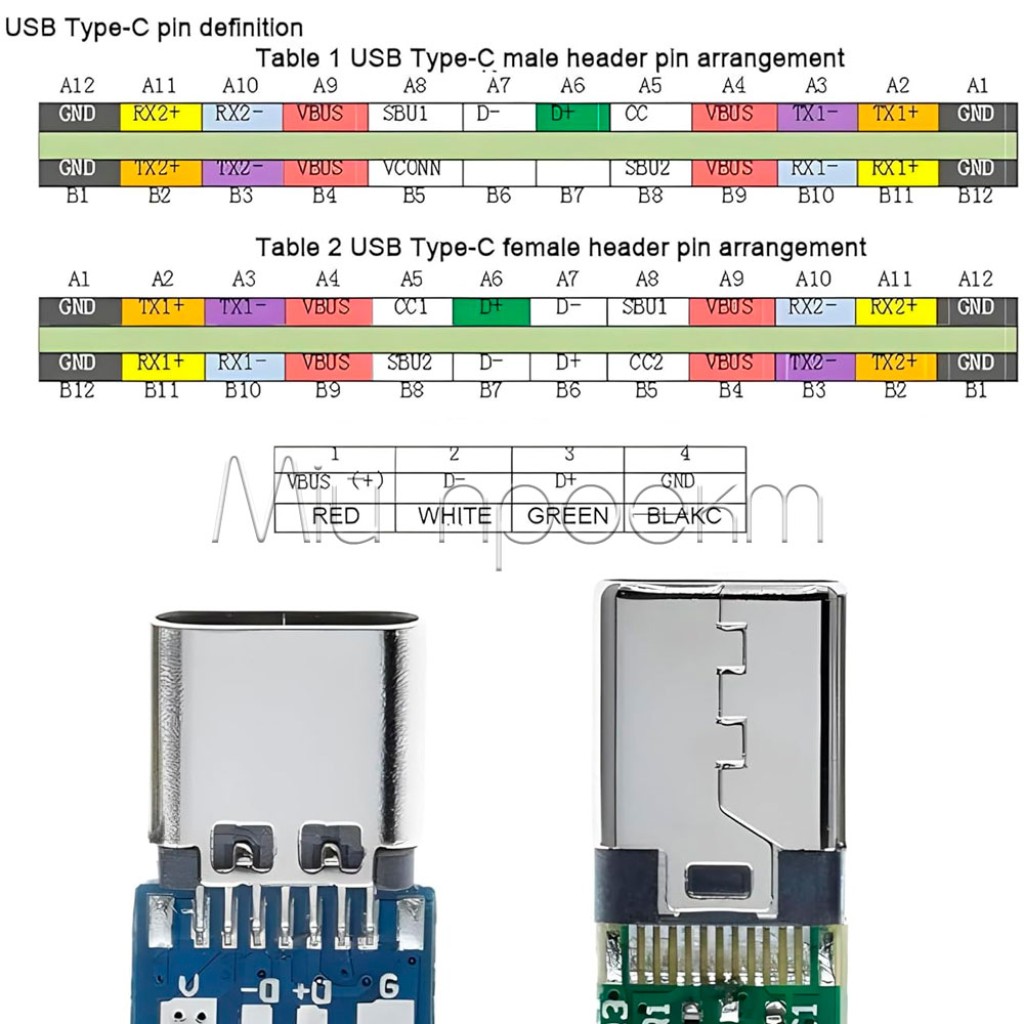

Выведенные линии: VBUS, GND, D+, D−
Передача данных: USB 2.0 через D+ и D−; без линий SuperSpeed
Роль питания: потребитель 5 В от USB-источника
Конфигурация CC: отдельный резистор Rd 5,1 кОм от CC1 к GND и отдельный Rd 5,1 кОм от CC2 к GND
Максимальный ток платы: до 3 А; фактический ток ограничивают источник, кабель, монтаж и нагрузка
Количество выводов: 4 рабочих контакта и контакт металлического корпуса

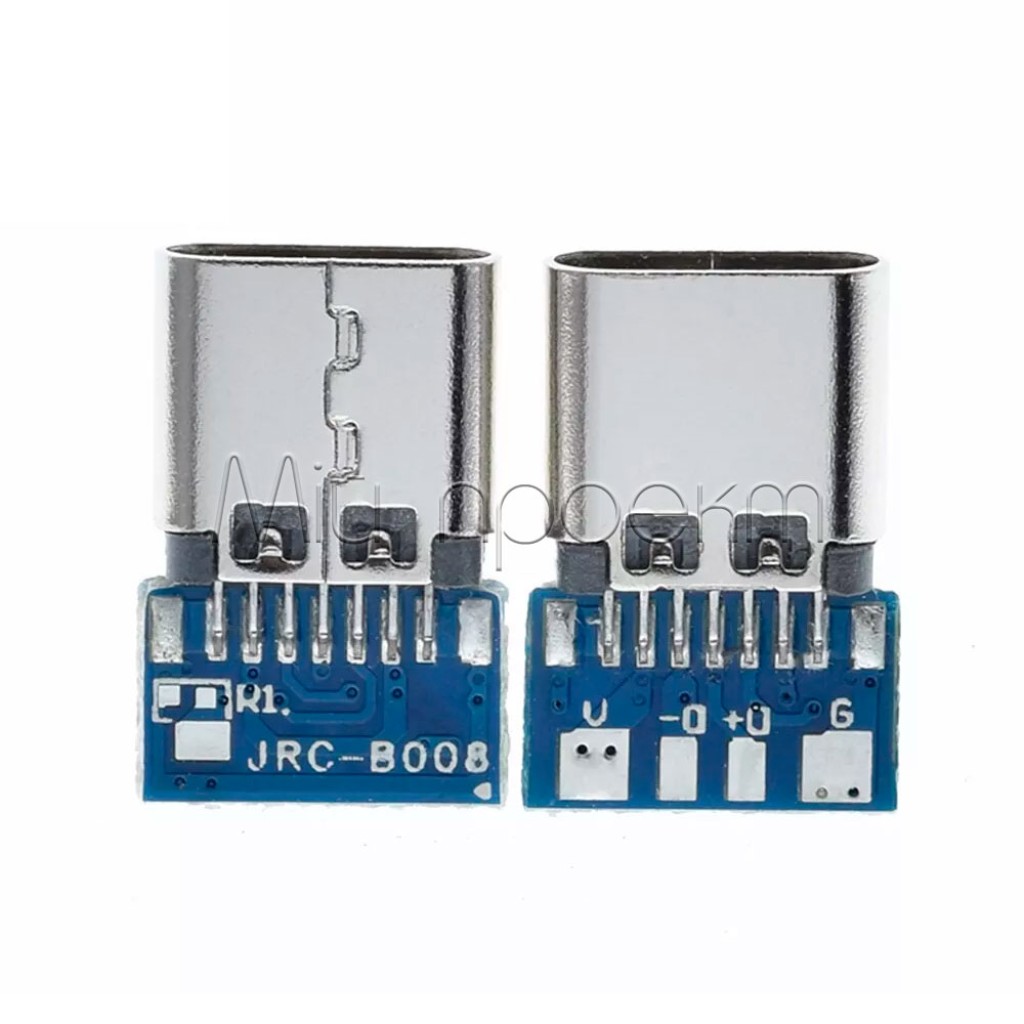

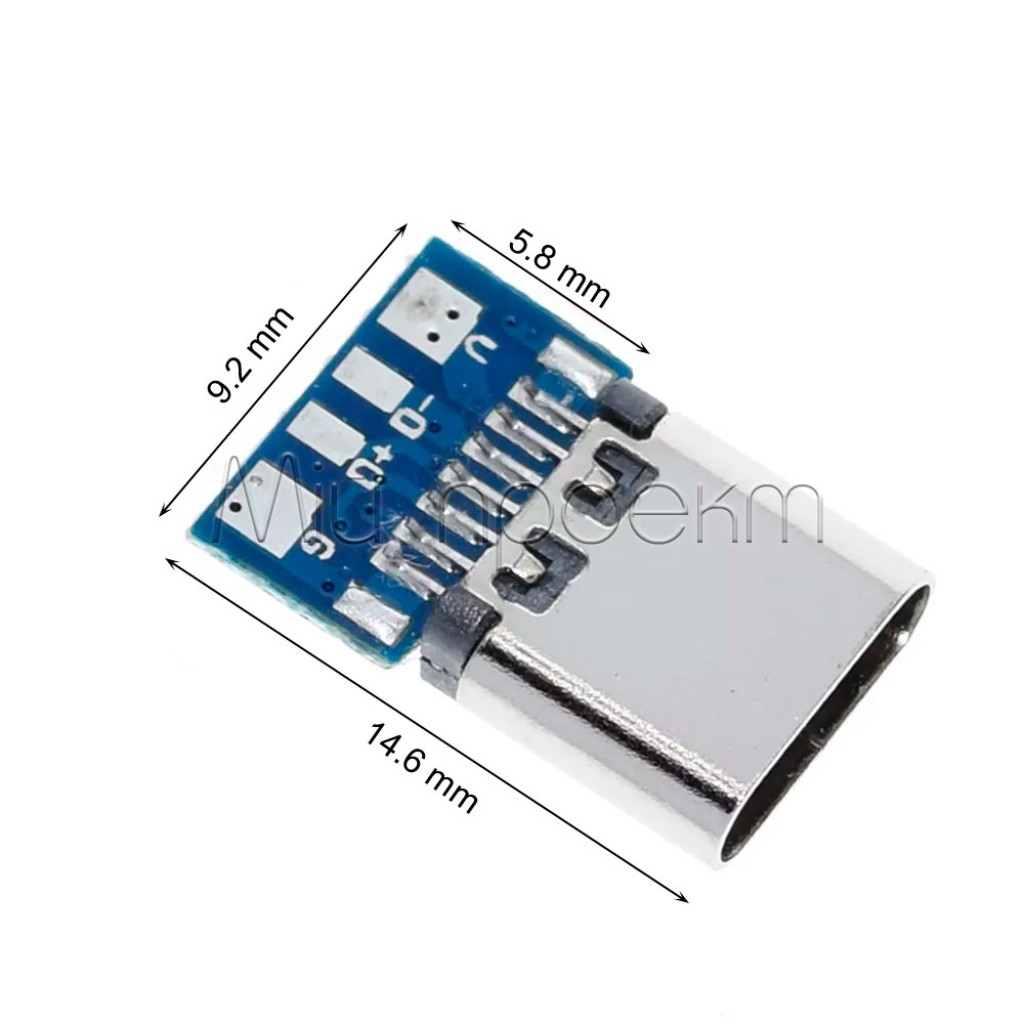

Размеры: 14,6 × 9,2 × 3,2 мм
Подключение: пайка к контактам платы

Подробное описание и особенности

USB Type-C — это форма разъёма, а не скорость

JRC-B008 выводит одну дифференциальную пару D+/D−, поэтому плата подходит для USB 2.0. Для USB 3.x необходимы дополнительные высокоскоростные пары TX/RX, которых нет на четырёхконтактном выходе.^[1] Линии D+ и D− подключают к USB-трансиверу целевого устройства, а не непосредственно к обычным GPIO.

CC1, CC2 и кабель USB-C ↔ USB-C

Отдельные резисторы Rd на обеих линиях CC сообщают источнику о подключении потребителя; активной становится одна из CC-линий в зависимости от ориентации штекера.^[2] Это позволяет получить базовые 5 В от совместимого источника через кабель USB-C ↔ USB-C, но не заменяет проверку конкретного источника, кабеля и монтажа.

Резисторы Rd не являются контроллером Power Delivery. Плата самостоятельно не запрашивает 9, 12, 15 или 20 В и не выполняет преобразование или стабилизацию напряжения.

Ток и нагрузка

Источник USB-C сообщает доступный режим тока через активную линию CC.^[2] Простой четырёхконтактный выход JRC-B008 не передаёт эту информацию нагрузке отдельным сигналом, поэтому ток потребления следует задавать с учётом известных возможностей источника и кабеля. Значение 3 А нельзя считать режимом по умолчанию.

Для работы вблизи верхнего предела необходимы короткие проводники достаточного сечения, качественная пайка и контроль просадки напряжения и нагрева. Если соединение нагревается или устройство перезапускается, нагрузку необходимо уменьшить и проверить монтаж.

Подойдёт / не подойдёт

Подойдёт

для добавления гнезда USB-C к периферийному устройству с собственным интерфейсом USB 2.0;
для замены USB-B или Micro-USB в 5-вольтовом устройстве, если совпадают электрическая схема, роль порта и механическое посадочное место;
в качестве компактного входа питания 5 В для контроллера, датчика или другого маломощного узла;
для прототипирования и сервисного доступа к VBUS, GND, D+ и D−.

Не подойдёт

для USB 3.x SuperSpeed, USB4, DisplayPort Alt Mode или других функций, которым нужны дополнительные контакты USB-C;
в качестве источника питания USB-C, хостового или двунаправленного порта без отдельной схемы управления CC и защиты VBUS;
для получения напряжения выше 5 В без совместимого контроллера USB Power Delivery;
для прямой зарядки аккумулятора без специализированного контроллера заряда и защиты.

Примеры применения

Модернизация устройства USB 2.0

JRC-B008 можно установить вместо устаревшего гнезда в устройстве, которое уже имеет контроллер USB 2.0. VBUS и GND подключают к штатной цепи питания, а D+ и D− — к соответствующим линиям трансивера после проверки разводки и механики.

Вход питания 5 В

Плата может подавать 5 В на микроконтроллерный или сенсорный узел. Потребление проекта должно соответствовать возможностям конкретного USB-источника и кабеля; перед первым запуском напряжение проверяют без нагрузки.

Сервисный переходник

Четыре вывода удобны для стендовой проверки VBUS и линий USB 2.0 или для временного подключения платы во время разработки. Открытый монтаж необходимо защитить от короткого замыкания и механической нагрузки.

Подключение и первый запуск

Сверьте маркировку и геометрию
Перед пайкой определите VBUS, GND, D+ и D− по надписям и проводимости конкретной платы. Убедитесь, что размеры 14,6 × 9,2 × 3,2 мм соответствуют посадочному месту.
Проверьте конфигурацию CC
Мультиметром убедитесь, что CC1 и CC2 не замкнуты между собой и каждая линия имеет отдельный путь к GND через резистор 5,1 кОм. Участки дорожки и добавленного резистора не должны касаться металлических деталей.
Подключите питание
Соедините VBUS с 5-вольтовым входом устройства, а GND — с общим проводом. Проверьте полярность и отсутствие перемычек из припоя до подключения кабеля.
Подключите данные USB 2.0
При необходимости соедините D+ с D+ и D− с D− USB-трансивера. Проводники этой пары должны быть короткими и проложенными вместе; перестановка линий или подключение к обычным GPIO работать не будет.
Проверьте обе ориентации штекера
Без нагрузки подключите нужный источник USB-C и измерьте VBUS. Повторите проверку после переворачивания штекера; в обоих случаях ожидается около 5 В, но не подключайте устройство, если напряжение отсутствует или нестабильно.
Запустите с контролем
После проверки подключите нагрузку, проконтролируйте напряжение под током, стабильность соединения USB 2.0 и нагрев разъёма, платы и проводов.

Ограничения и безопасность

Не подавайте более 5 В без согласования

JRC-B008 не содержит PD-контроллера. Произвольное напряжение 9–20 В на VBUS может повредить 5-вольтовую нагрузку; для повышенных уровней необходимы совместимый PD-источник и отдельный триггер или контроллер.^[1]

3 А — верхний предел, а не гарантированный режим

Не планируйте нагрузку только по току платы. Источник и кабель могут допускать меньше; оставляйте запас и прекратите работу при просадке напряжения, перезапусках или заметном нагреве.

Не заряжайте аккумулятор напрямую

Плата только передаёт VBUS и не контролирует зарядный ток, конечное напряжение, температуру или переразряд. Аккумулятору необходимы контроллер заряда и защита, соответствующие его химическому типу и конфигурации.

Защитите плату и разгрузите разъём

Изолируйте открытые проводящие участки, не допускайте попадания влаги и металлических предметов и закрепите плату так, чтобы кабель не отрывал контакты и не изгибал место пайки.

Альтернативы и совместимые решения

Для получения согласованного напряжения выше 5 В от USB Power Delivery можно выбрать компактный PDC004 с аппаратной парой 9/12 В или 15/20 В либо универсальный PD-триггер с выбором 5/9/12/15/20 В. Источник должен поддерживать запрашиваемый профиль.

Для зарядки одной Li-ion или Li-Pol ячейки 1S от 5 В используйте зарядный модуль IP2312 с USB Type-C вместо прямого подключения аккумулятора к VBUS. Модификация модуля по конечному напряжению и зарядный ток должны соответствовать аккумулятору.

FAQ

Поддерживает ли JRC-B008 USB 3.1?

Четырёхконтактный выход передаёт только VBUS, GND, D+ и D−, поэтому данные ограничены USB 2.0. Линий SuperSpeed USB 3.x на выходе нет.

Будет ли плата работать с кабелем USB-C ↔ USB-C?

Отдельные резисторы Rd 5,1 кОм на CC1 и CC2 предназначены для обнаружения потребителя при обеих ориентациях штекера. Перед окончательным монтажом проверьте появление 5 В с конкретным источником и кабелем в обоих положениях.

Можно ли получить 3 А от любого зарядного устройства?

Нет. 3 А — максимальный предел платы. Доступный ток определяют режим, объявленный источником, возможности кабеля, качество монтажа и нагрузка.

Поддерживает ли плата USB Power Delivery?

Плата не содержит PD-контроллера и не запрашивает повышенные напряжения. Для 9, 12, 15 или 20 В необходим отдельный совместимый PD-триггер или контроллер.

Можно ли подключить аккумулятор непосредственно?

Нет. VBUS не является управляемым зарядным выходом. Используйте отдельный контроллер заряда и защиту для конкретного химического типа и количества ячеек.

Документы и источники

Texas Instruments, A Primer on USB Type-C and Power Delivery Applications and Requirements, Rev. B, March 2022 — различия между USB 2.0, SuperSpeed и Power Delivery, а также роль дополнительных линий и PD-контроллера.
Texas Instruments, USB Type-C Configuration Channel (CC) Controller Selection Guide, SDAA284, March 2026 — отдельные терминации Rd на CC1/CC2, определение ориентации и объявление доступного режима тока.
