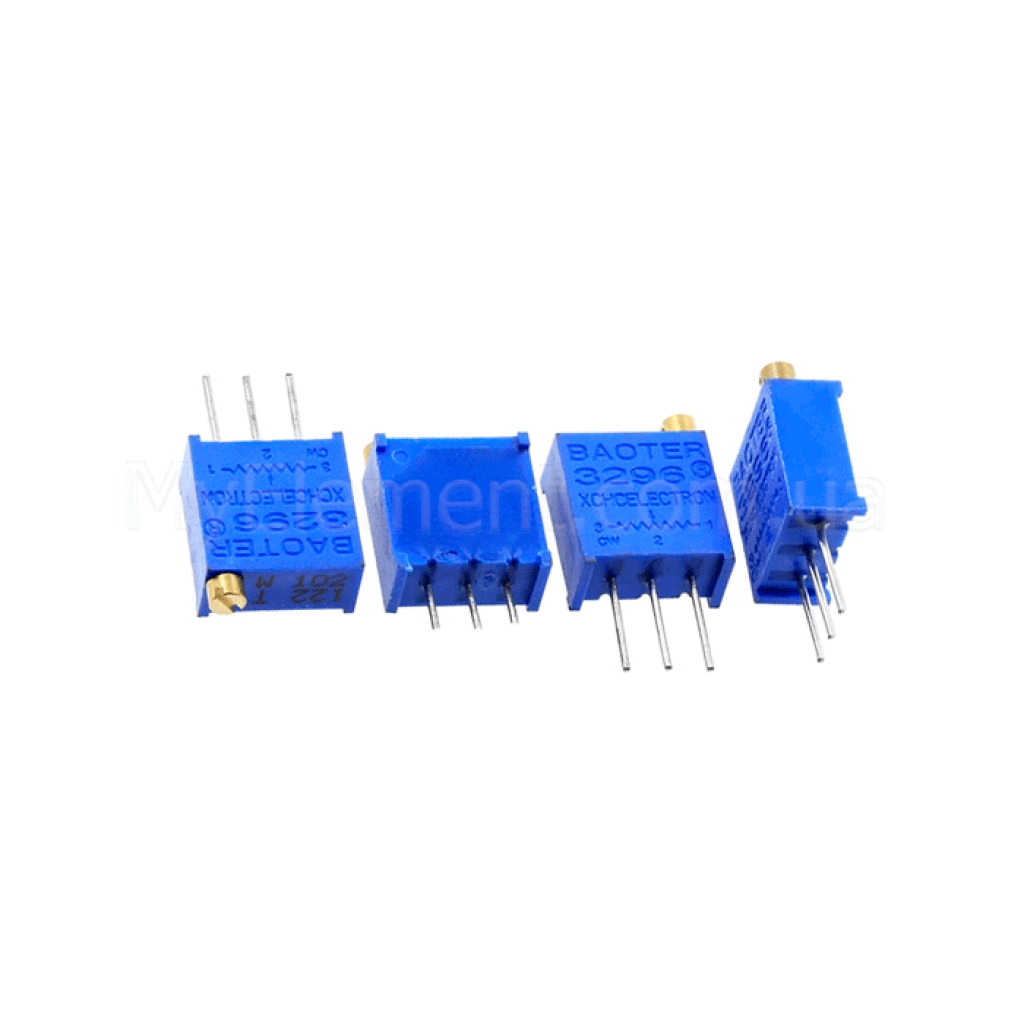

Потенциометр 3296W W100-(10R)/ W500-(50R)/ W101-(100R)/ W201-(200R)/ W501-(500R)/ W102-(1K)/ W202-(2K)/ W502-(5K)/ W103-(10K)/ W203-(20K)/ W503-(50K)/ W104-(100K)/ W204-(200K)/ W504-(500K)/ W105-(1M)/ W205-(2M)

Name: Потенциометр 3296W W100-(10R)/ W500-(50R)/ W101-(100R)/ W201-(200R)/ W501-(500R)/ W102-(1K)/ W202-(2K)/ W502-(5K)/ W103-(10K)/ W203-(20K)/ W503-(50K)/ W104-(100K)/ W204-(200K)/ W504-(500K)/ W105-(1M)/ W205-(2M)
Brand: Мій Проект
SKU: 5424
Price: 6.20 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5424

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Потенциометр 3296W W100-(10R)/ W500-(50R)/ W101-(100R)/ W201-(200R)/ W501-(500R)/ W102-(1K)/ W202-(2K)/ W502-(5K)/ W103-(10K)/ W203-(20K)/ W503-(50K)/ W104-(100K)/ W204-(200K)/ W504-(500K)/ W105-(1M)/ W205-(2M)

Есть в наличии

Код товара: 5424

6.20 грн

Нашли дешевле?

Потенциометр *

Максимальное напряжение:500 V

Максимальный ток:0.05 - 0.25 А

Потребляемая мощность:0.5 Вт

Рабочая температура:-55°C ... +125°C

Сопротивление:10 Ом - 2 МОм

Точность :±10%

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Потенциометр 3296W W100-(10R)/ W500-(50R)/ W101-(100R)/ W201-(200R)/ W501-(500R)/ W102-(1K)/ W202-(2K)/ W502-(5K)/ W103-(10K)/ W203-(20K)/ W503-(50K)/ W104-(100K)/ W204-(200K)/ W504-(500K)/ W105-(1M)/ W205-(2M)

Код товара: 5424

6.20 грн

Описание

Bourns 3296W [3296W]

Многооборотный герметичный cermet‑триммер с верхней регулировкой (стиль W) для точной настройки сопротивления на печатных платах.

Основные преимущества

Точная подстройка

Номинальный электрический ход 25 оборотов и «бесконечное» разрешение обеспечивают максимально плавную настройку.

Стабильные электрические параметры

Вариация контактного сопротивления не более 1% или 3 Ω (что больше); ресурс нагрузки 1000 ч при 0.5 Вт и 70°C.

Широкий диапазон номиналов

Стандартный диапазон сопротивлений от 10 Ω до 2 MΩ покрывает типовые задачи калибровки и подстройки.

Высокая электрическая прочность

Изоляционное сопротивление ≥1000 MΩ (500 VDC) и диэлектрическая прочность 900 VAC (на уровне моря) обеспечивают надежную работу.

Ключевые характеристики

Серия / стиль:	Trimpot 3296 / 3296W (верхняя регулировка)
Резистивный элемент:	Cermet, герметичный
Монтаж / выводы:	Сквозные, паяные штыри (PC pins)
Количество оборотов:	25 (номинально)
Диапазон сопротивлений:	10 Ω … 2 MΩ
Допуск сопротивления (стандарт):	±10%
Номинальная мощность:	0.5 W при 70°C (0 W при 125°C)
Макс. рабочее напряжение:	300 V (ограничено рассеиваемой мощностью)
Температурный коэффициент (TCR):	±100 ppm/°C
CRV (вариация контактного сопротивления):	1% или 3 Ω (что больше)
Абс. минимальное сопротивление (Eo):	1% или 2 Ω (что больше)
Изоляционное сопротивление:	≥1000 MΩ при 500 VDC
Диэлектрическая прочность:	900 VAC (уровень моря) / 350 VAC (70 000 футов)
Рабочая температура:	−55°C … +125°C
Ресурс (оборотов):	200 циклов
Габариты лицевой поверхности:	≈0.375″ × 0.190″ (9.53 × 4.83 мм)
Высота (типовая):	≈0.395″ (10.03 мм)

Подробные технические параметры

Регулируемость: напряжение ±0.01%, сопротивление ±0.05%; разрешение — «бесконечное».
Электрическая выносливость: ресурс нагрузки 1000 ч (0.5 W @ 70°C); вибрация 20 G, удар 100 G.
ESD (HBM): класс 2; крутящий момент регулирования ≤3.0 oz‑in.
Положение ползунка по умолчанию: 50% фактического сопротивления (±10%).
Коды стандартных номиналов: 100=10 Ω, 200=20 Ω, 500=50 Ω, 101=100 Ω, 201=200 Ω, 501=500 Ω, 102=1 kΩ, 202=2 kΩ, 502=5 kΩ, 103=10 kΩ, 203=20 kΩ, 253=25 kΩ, 503=50 kΩ, 104=100 kΩ, 204=200 kΩ, 254=250 kΩ, 504=500 kΩ, 105=1 MΩ, 205=2 MΩ.
Стандарты/квалификация: включено в QPL для стиля RJ24 (MIL‑R‑22097) и RJR24 (MIL‑R‑39035).
Пин‑стиль 3296W: верхняя регулировка; выводы ин‑лайн, шаг 2.54 мм.

Примечание: параметры основаны на документации Bourns для 3296/3296W. Источник: Bourns Datasheet (PDF).

Основные области применения

Точная подстройка сопротивлений в аналоговых и измерительных узлах.
Установка опорных напряжений/токов, коэффициентов усиления, порогов срабатывания.
Балансировка мостовых схем, фильтров, калибровка приборов.
Сервисная настройка промышленной электроники.

Совместимые обозначения и альтернативы

Обозначение серии: 3296W‑1‑xxx (где xxx — код сопротивления); версия без свинца — 3296W‑1‑xxxLF. Доступны другие стили 3296 (P/X/Y/Z), отличающиеся ориентацией регулятора и конфигурацией выводов.

Вопросы-ответы (FAQ)

Сколько оборотов имеет 3296W?

Номинально 25 оборотов электрического хода.

Каково максимальное рабочее напряжение этого триммера?

До 300 V при соблюдении ограничения по рассеиваемой мощности.

Каков стандартный допуск и температурный коэффициент?

Стандартный допуск ±10%; температурный коэффициент ±100 ppm/°C.

Характеристики

Основные

Максимальное напряжение

500 V

Максимальный ток

0.05 - 0.25 А

Потребляемая мощность

0.5 Вт

Рабочая температура

-55°C ... +125°C

Сопротивление

10 Ом - 2 МОм

Точность

±10%
