Оптопара PC817 2-4-8 канальный модуль управления напряжением

Есть в наличии

Код товара: 1280

47.00 грн

Нашли дешевле?

Количесвто каналов *

2 канала

4 канала

8 каналов

-Входное напряжение-:3.3 - 24 В

-Выходное напряжение-:3.3 - 30 В

-Пусковой ток-: 50 мА

-Рабочая частота-: 80 кГц

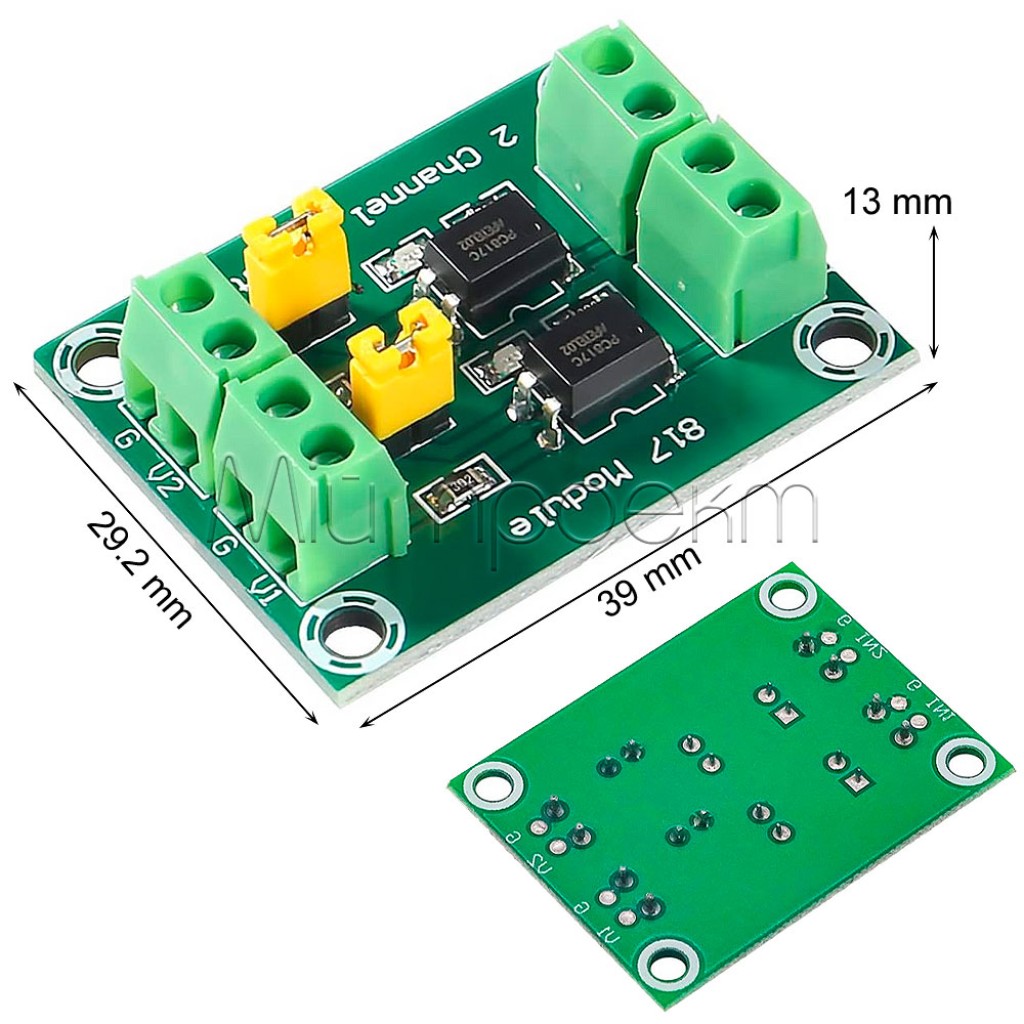

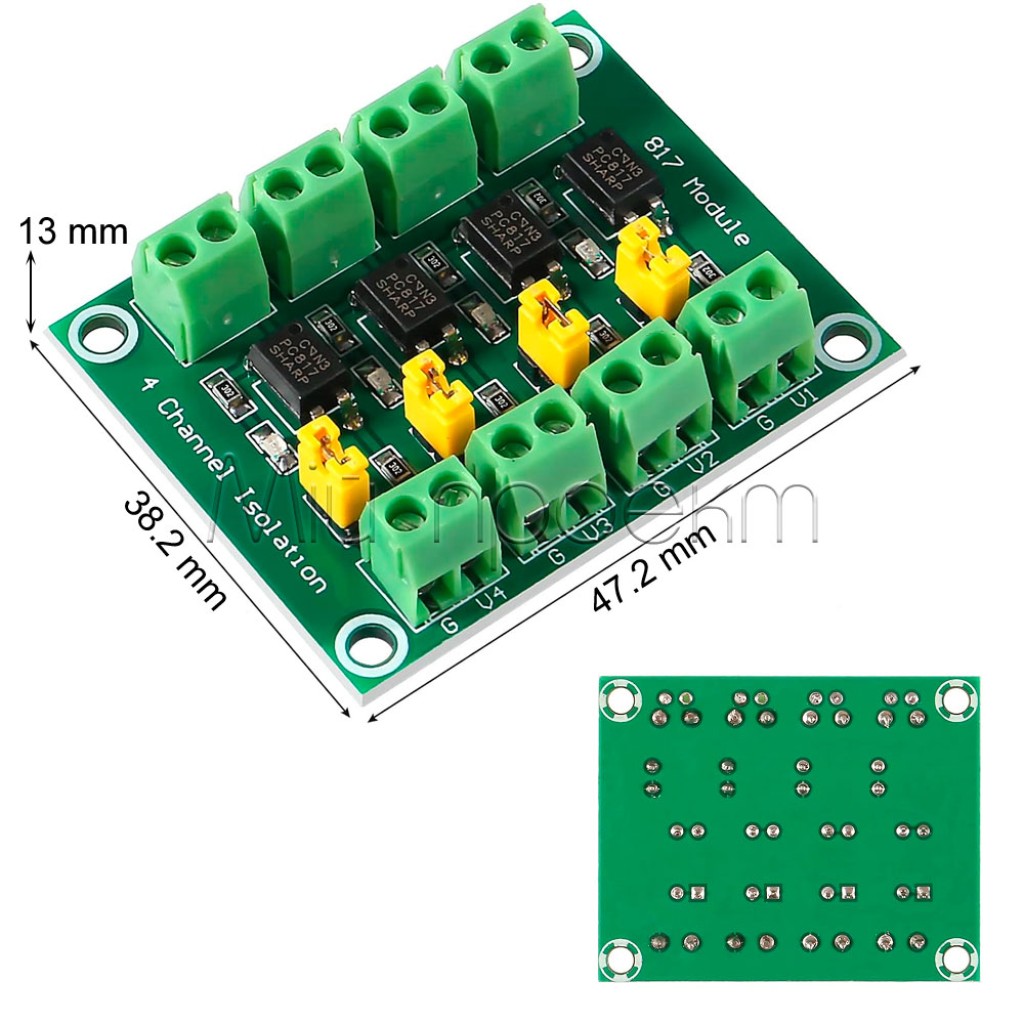

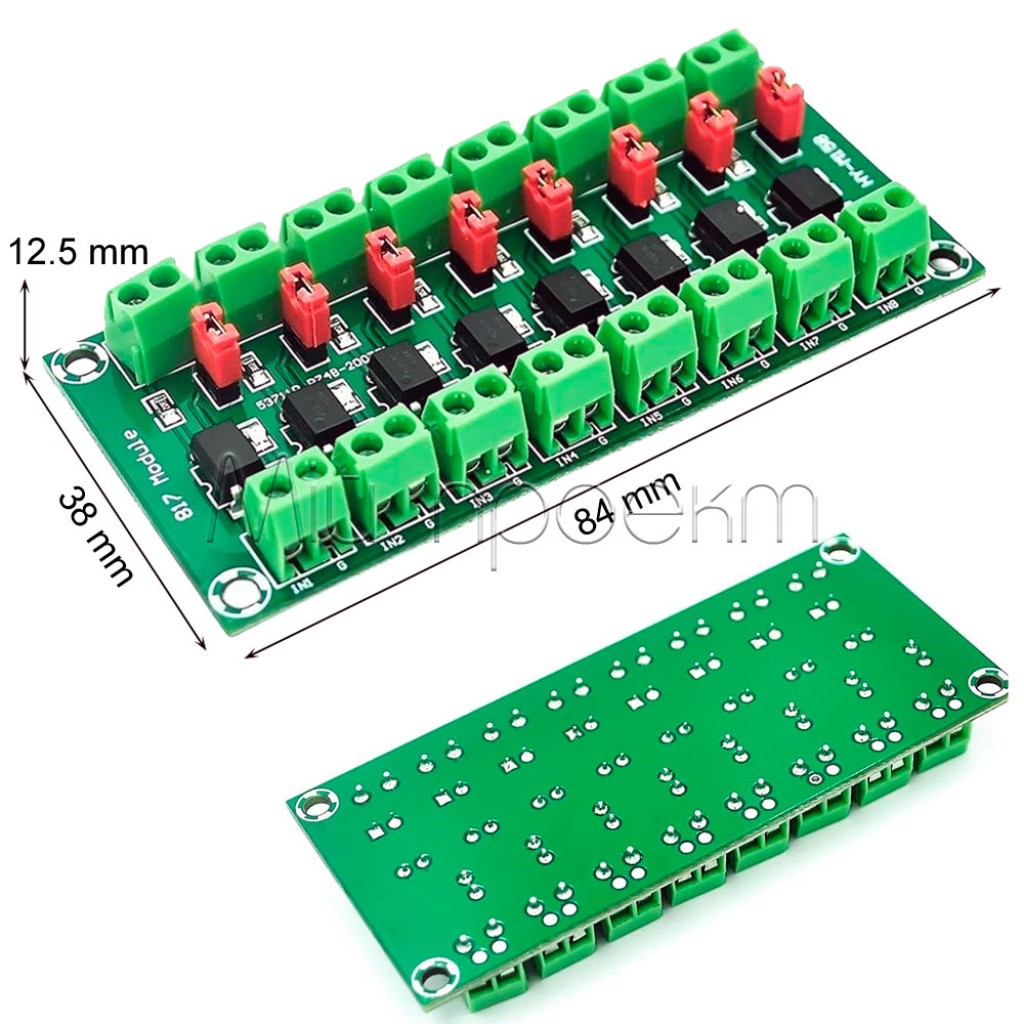

-Размеры-:2к (38 x 29 x10 мм), 4к (48 x 38 x10 мм), 8к (84 x 38 x10 мм)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Оптопара PC817 2-4-8 канальный модуль управления напряжением

Код товара: 1280

47.00 грн

Описание

🔌 2-4-8-канальный модуль управления напряжением PC817

Надежная гальваническая развязка сигналов на базе оптронов PC817

Общее описание

Модуль PC817 – высококачественное 2-4-8-канальное устройство для гальванической развязки электрических сигналов на базе популярных оптронов PC817. Модуль создан для безопасного соединения различных электрических цепей, обеспечивая надежную защиту от помех, разности потенциалов и электрических повреждений. Каждый канал оснащен удобными винтовыми клеммами для подключения, индикаторными светодиодами для контроля работы и съемными джамперами для настройки режима развязки. Идеальное решение для проектов с Arduino, Raspberry Pi и другими микроконтроллерами, а также для автоматизации, робототехники и промышленных систем управления.

✅ Технические преимущества:

• Полная гальваническая развязка – благодаря технологии оптронной передачи сигнала модуль обеспечивает полную электрическую изоляцию между входом и выходом, защищая чувствительные компоненты от перенапряжения и помех
• 4 независимых канала – возможность одновременно развязывать 2-4-8 различных сигнальных линий с отдельными входами и выходами для максимальной гибкости в проектировании схем
• Съемные джамперы на каждый канал – возможность настройки режима работы каждого канала отдельно, выбирая между полной развязкой или соединением земель для оптимальной работы в различных схемах
• Встроенные ограничительные резисторы – каждый канал оснащен резисторами 3 кОм, которые защищают оптроны от перегрузки током, упрощая подключение и обеспечивая безопасную эксплуатацию
• Светодиодная индикация состояния – наличие светодиодов для визуального контроля активности каждого канала, что значительно упрощает наладку и диагностику схемы
• Удобные винтовые клеммы – надежное подключение проводов без необходимости пайки, что позволяет быстро монтировать и изменять конфигурацию схемы

🔧 Идеальное решение для:

Проекты с Arduino

Системы автоматизации

Умный дом

Защита микроконтроллеров

Робототехника

Промышленная электроника

Датчики высокого напряжения

Управление реле

💡 Широкие возможности применения:

Защита микроконтроллеров Arduino – обеспечивает надежный барьер между входами Arduino и внешними устройствами, защищая чувствительные пины от повреждений при работе с датчиками, реле или модулями, работающими на разных напряжениях. Особенно полезно при разработке прототипов и учебных проектов, где риск неправильного подключения высок.
Системы «умного дома» – позволяет безопасно подключать разнообразные датчики и исполнительные устройства, работающие от сети 220В, к низковольтным системам управления. Благодаря двум, четырем или восьми независимым каналам можно одновременно контролировать несколько бытовых устройств, сохраняя полную электрическую изоляцию между силовой и логической частями системы.
Промышленная автоматизация – обеспечивает надежную изоляцию между промышленными контроллерами и исполнительными механизмами, защищая дорогие компоненты от электрических помех, наводок и разности потенциалов. Удобные винтовые клеммы позволяют быстро интегрировать модуль в существующие системы без изменения их конструкции.
Робототехнические проекты – обеспечивает безопасное разделение силовых цепей (двигатели, сервоприводы) и схем управления, защищая микроконтроллеры от помех и скачков напряжения, возникающих при работе электромеханических компонентов. Светодиодная индикация помогает в наладке и оперативном выявлении неисправностей.
Интерфейсные преобразователи уровней сигналов – позволяет соединять устройства с разными логическими уровнями (3.3В, 5В, 12В, 24В), обеспечивая безопасную передачу сигналов между различными частями схемы. Встроенные резисторы упрощают подключение и настройку, а наличие джамперов позволяет выбрать оптимальный режим работы для каждого конкретного случая.

📦 Детальные технические характеристики:

Модель: 817 (HY-M158 8-канальная версия)
Тип модуля: 2-4-8-канальный модуль оптронной развязки
Используемые оптроны: PC817 (2-4-8 шт.)
Количество каналов: 2-4-8 независимых каналов

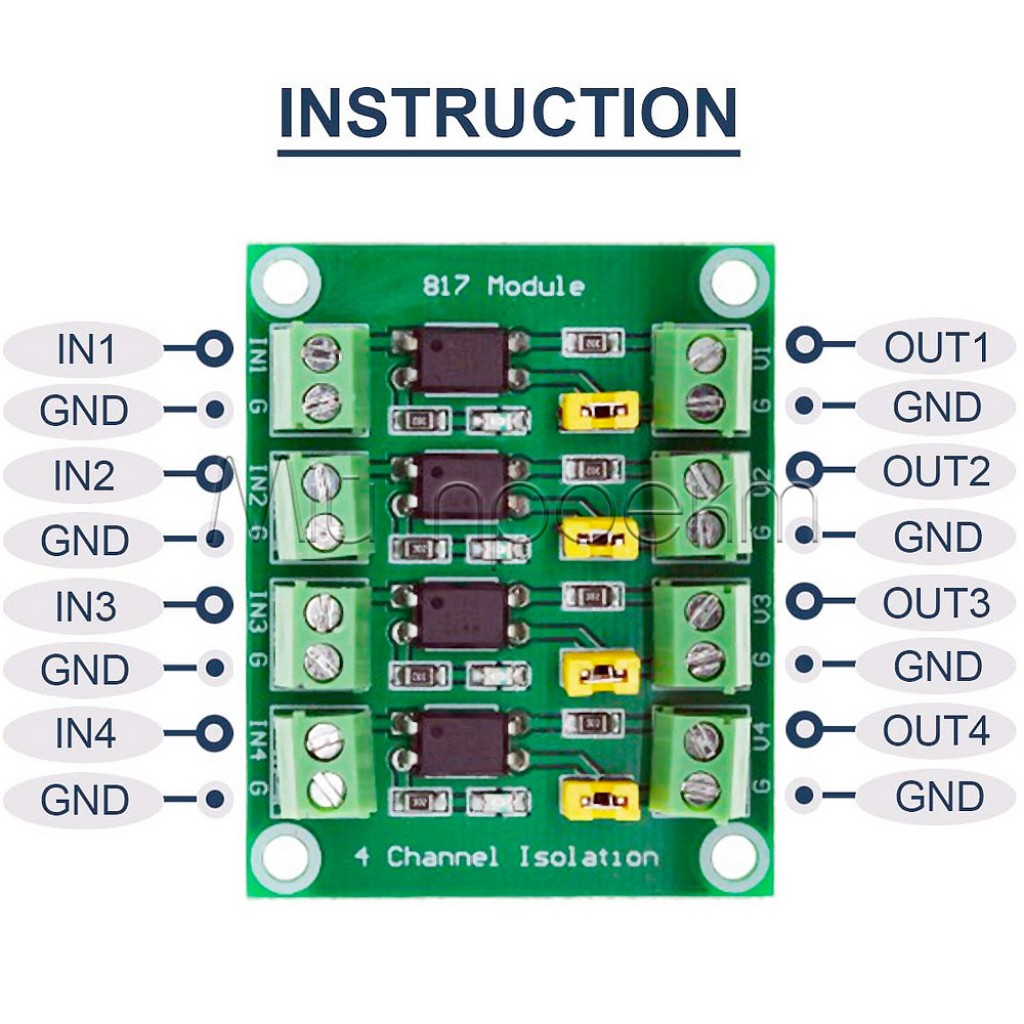

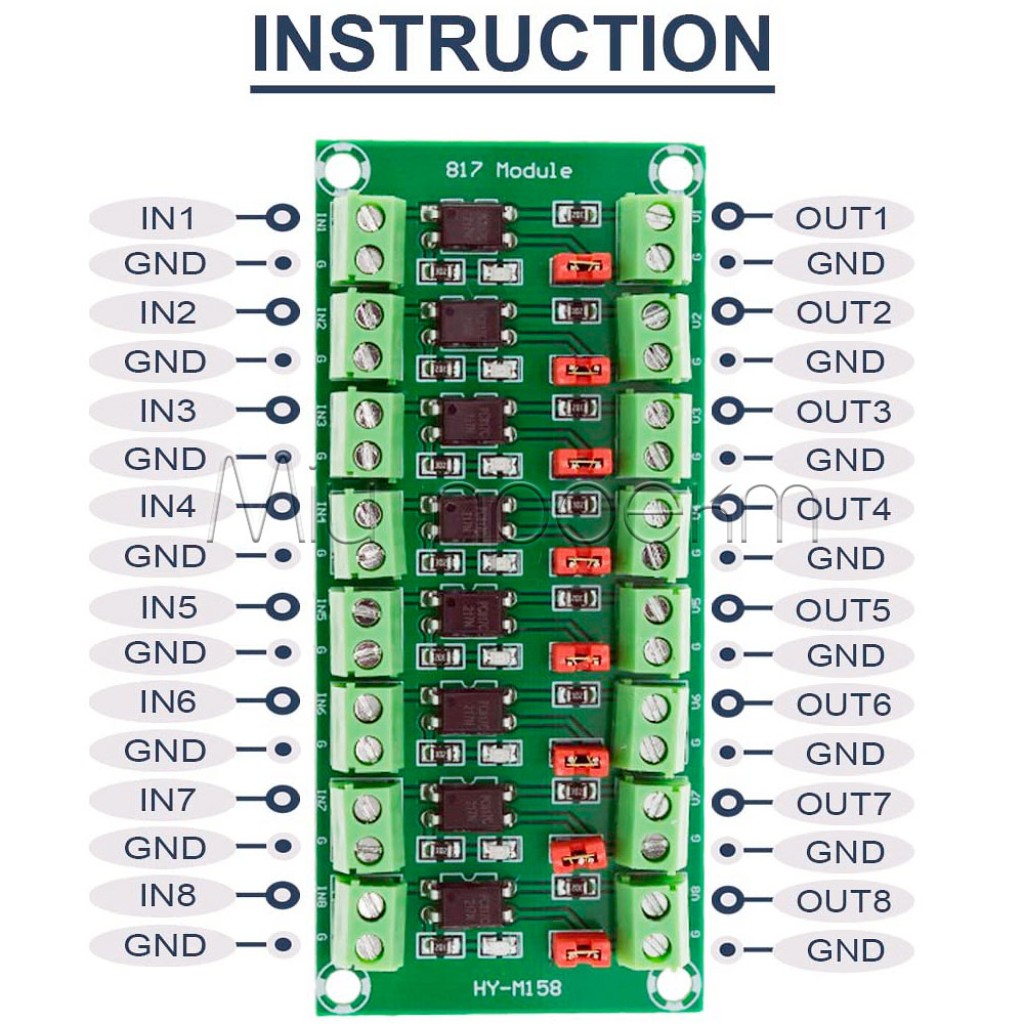

Входные разъемы:
- винтовые клеммы (IN1, G, IN2, G ... IN8, G)
- G - общий провод для входного сигнала
Выходные разъемы:
- винтовые клеммы (U1, G, U2, G ... U8, G)
- G - общий провод для выходного сигнала
Входной ограничительный резистор: ~3 кОм на канал
Выходной резистор: ~3 кОм на канал
Индикация: Светодиодный индикатор для каждого канала
Джамперы: 2-4-8 съемных перемычек для соединения/разъединения входных и выходных земель
Тип выхода: Тип "открытый коллектор" с внутренним резистором
Рабочее напряжение входа: 3.3-24В (рекомендуется дополнительный ограничительный резистор для высоких напряжений)
Рабочее напряжение выхода: 3.3-30В
Метод крепления: Монтажные отверстия для винтов

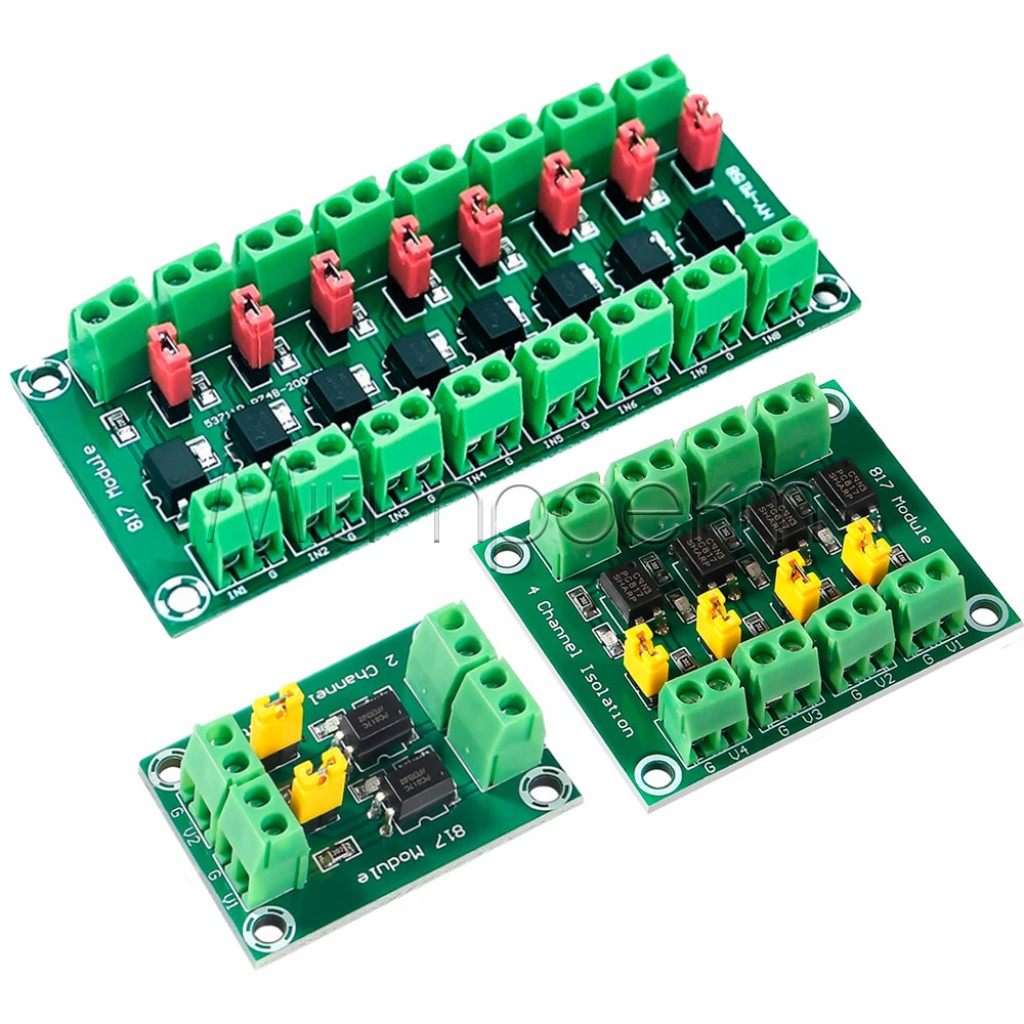

📊 Сравнение моделей:

Характеристика	2 канала	4 канала	HY-M158 (8 каналов)
Количество каналов	2	4	8
Количество оптронов PC817	2 шт.	4 шт.	8 шт.
Количество винтовых клемм	8 (4 входных, 4 выходных)	16 (8 входных, 8 выходных)	32 (16 входных, 16 выходных)
Количество джамперов	2	4	8
Размеры платы	Компактные	Средние	Расширенные
Входные ограничительные резисторы	~3 кОм на канал	~3 кОм на канал	~3 кОм на канал
Светодиодные индикаторы	2	4	8
Оптимальное применение	Малые проекты, экономия места	Средние проекты, оптимальное соотношение цена/функционал	Сложные проекты автоматизации с большим количеством сигналов

⚠️ Важные аспекты использования:

Снятие джамперов для полной развязки – для обеспечения полной гальванической развязки между входными и выходными цепями необходимо снять красные джамперы, которые соединяют соответствующие земли. Это особенно важно в случаях, когда входные и выходные устройства работают от разных источников питания или имеют разные потенциалы земли.
Дополнительный входной резистор – если входное напряжение превышает 5В (например, 9В, 12В, 24В), рекомендуется добавить внешний ограничительный резистор на входе IN последовательно с уже существующим внутренним резистором 3 кОм. Это защитит светодиод оптрона PC817 от перегрузки током и продлит срок службы модуля.
Выходной pull-up резистор – при подключении выхода к микроконтроллеру может потребоваться внешний pull-up резистор, если вход микроконтроллера не имеет собственного внутреннего подтягивающего резистора. Оптимальный номинал – 10-20 кОм, подключенный к питанию 3.3В или 5В, в зависимости от логического уровня микроконтроллера.
Полярность подключения – важно соблюдать правильную полярность при подключении сигналов к входам модуля. Неправильное подключение может привести к тому, что оптрон не будет активироваться или может повредить входной светодиод при чрезмерном обратном напряжении.
Скорость работы модуля – из-за особенностей работы оптронов PC817 модуль не рекомендуется использовать для высокочастотных сигналов или скоростной передачи данных. Оптимальное применение – для низкочастотных дискретных сигналов управления, где скорость не является критическим параметром.

Модуль оптронной развязки PC817 – это надежное и экономичное решение для защиты ваших электронных проектов. 2-4-8 независимых каналов, удобные винтовые клеммы и наличие светодиодных индикаторов делают этот модуль идеальным выбором для безопасного соединения различных электрических цепей.

#ОптроннаяРазвязка #HY-M158 #PC817 #Изоляция #Arduino #УмныйДом

Характеристики

-Основные-

-Входное напряжение-

3.3 - 24 В

-Выходное напряжение-

3.3 - 30 В

-Пусковой ток-

50 мА

-Рабочая частота-

80 кГц

-Дополнительные-

-Размеры-

2к (38 x 29 x10 мм), 4к (48 x 38 x10 мм), 8к (84 x 38 x10 мм)

Отзывы

Рейтинг товара

Отзывов: 2

Валерій

24 сентября (12:14)

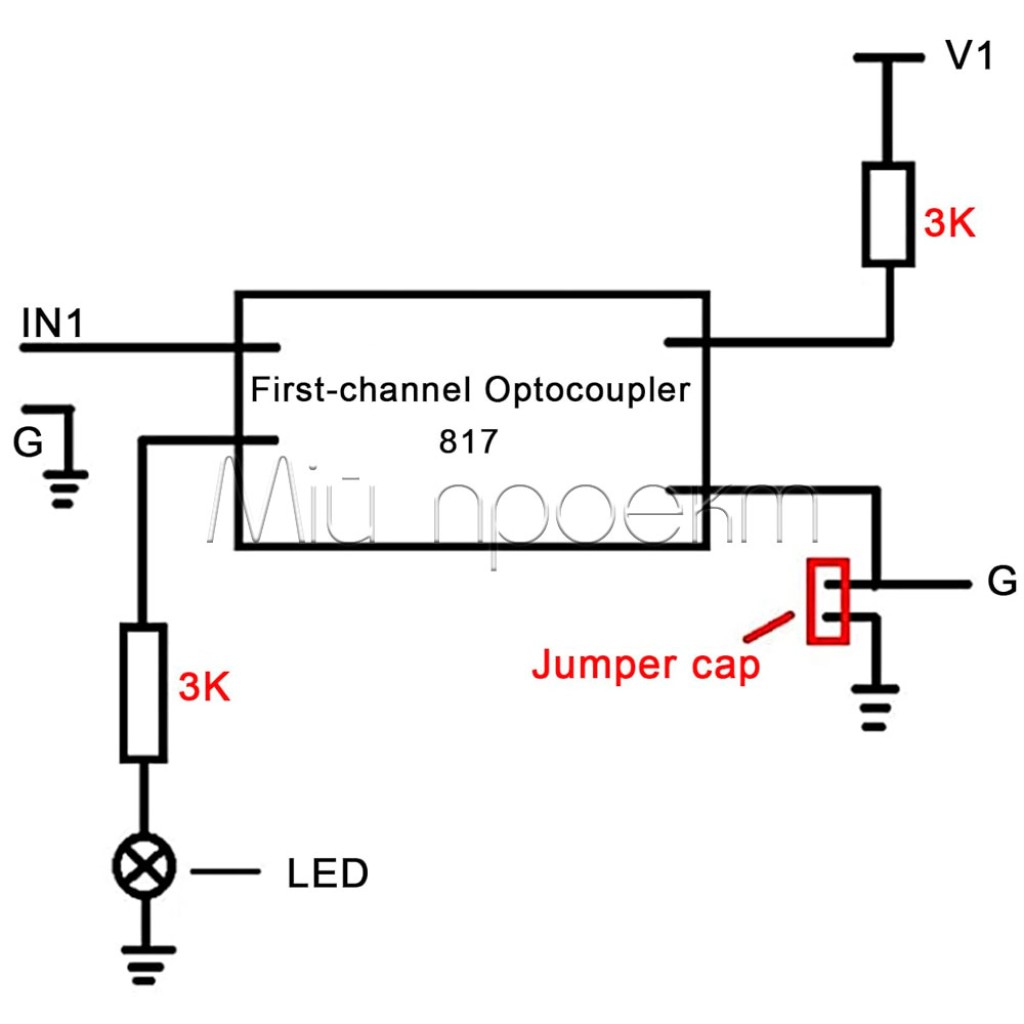

Погане враження. Багато непотрібних фото замість того, щоб просто надати електричну схему каналу. Картинка, що приведена - то не схема. То якийсь китайський старшокласник фломастером зобразив своє уявлення про електричну схему. Зрештою фахівець розбереться, але це не може не дратувати.

Достоинства товара:

Мале й дешеве.

–

Недостатки товара:

Немає пропозиції одноканального модуля.

Отзыв полезен? 0

Ответ:

Дякуємо за ваш відгук і за те, що звернули нашу увагу на якість технічної інформації. Ви маєте рацію, наявне зображення є лише ілюстрацією підключення, а не принциповою схемою.
Ми повністю згодні, що для фахівця точна схема є критично важливою. На жаль, виробник не надає офіційної документації на цей модуль, а додавання неперевіреної типової схеми ми вважаємо некоректним.
Для розуміння логіки роботи кожного каналу рекомендуємо завжди звертатися до офіційного даташиту (datasheet) на ключовий компонент — оптрон PC817. Це найнадійніше джерело інформації про його характеристики та типові схеми включення.

Андрій

29 октября 2024 (11:05)

Дякую проекту за якісний сервіс, вчасну обробку та відправку замовлення. Модуль купувався для майбутнього проекту, якість пайки не вразила (трохи кривувато, кустарно), але помилок на перший погляд немає.

Отзыв полезен? 0
