Кратко о HW-069

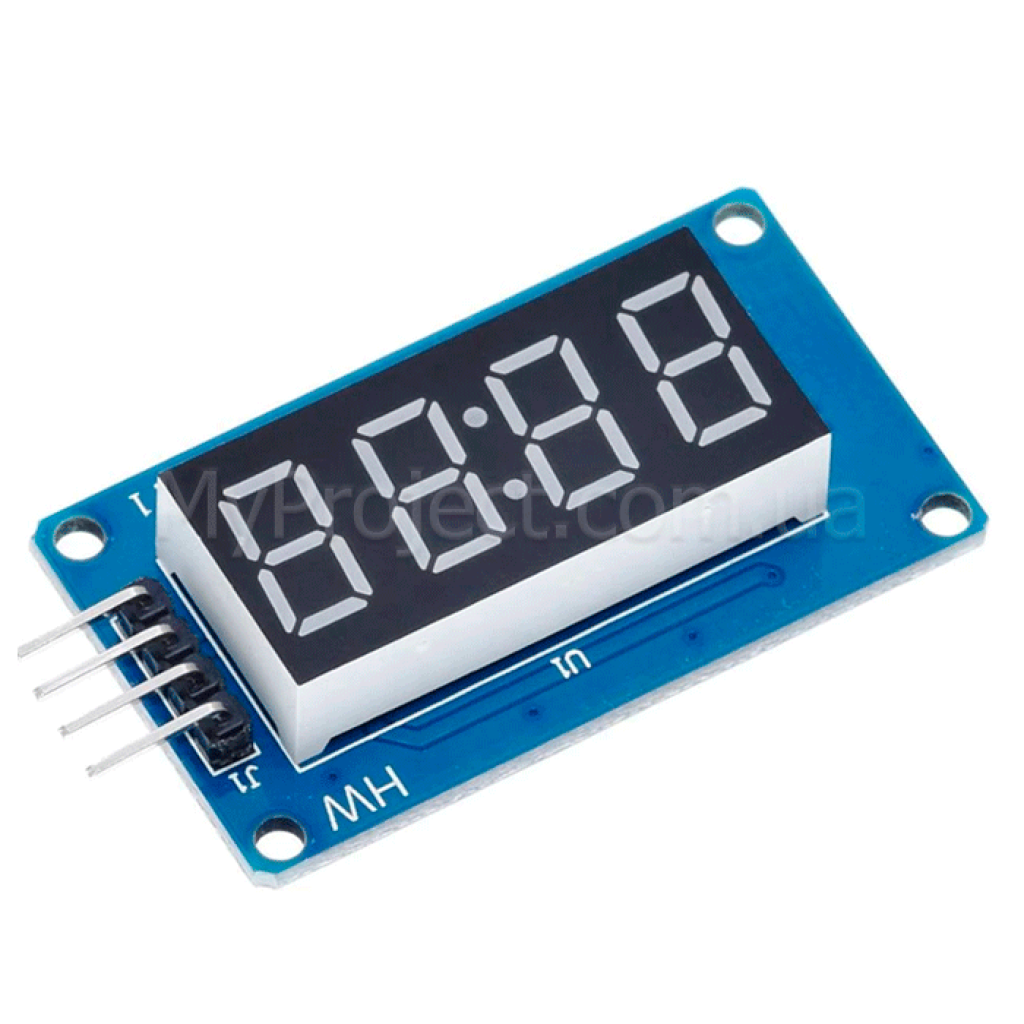

HW-069 — модуль с четырёхразрядным 7-сегментным LED-индикатором, красными символами и двоеточием. Драйвер TM1637 позволяет управлять всеми разрядами через две сигнальные линии CLK и DIO, поэтому модуль удобен для часов, таймеров, счётчиков и цифровых индикаторов.
Ключевые характеристики
- Тип индикатора
- 4-разрядный, 7-сегментный, с двоеточием
- Размер символов
- 0,36″
- Цвет символов
- красный
- Драйвер
- TM1637
- Управление
- две сигнальные линии: CLK и DIO
- Контакты

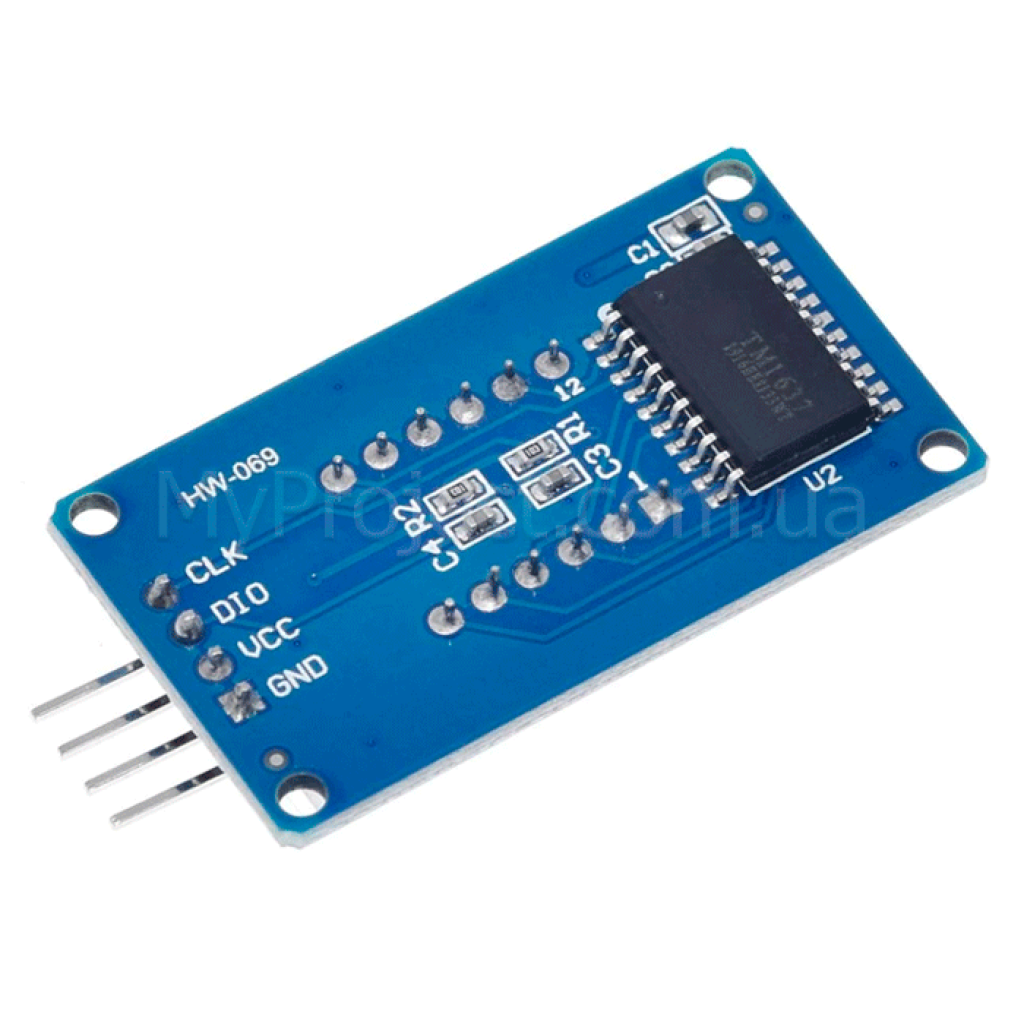

- GND, VCC, DIO, CLK
- Рабочее напряжение
- 3,3–5 В
- Рабочий ток
- до 80 мА
- Регулировка яркости
- 8 уровней
- Размеры модуля

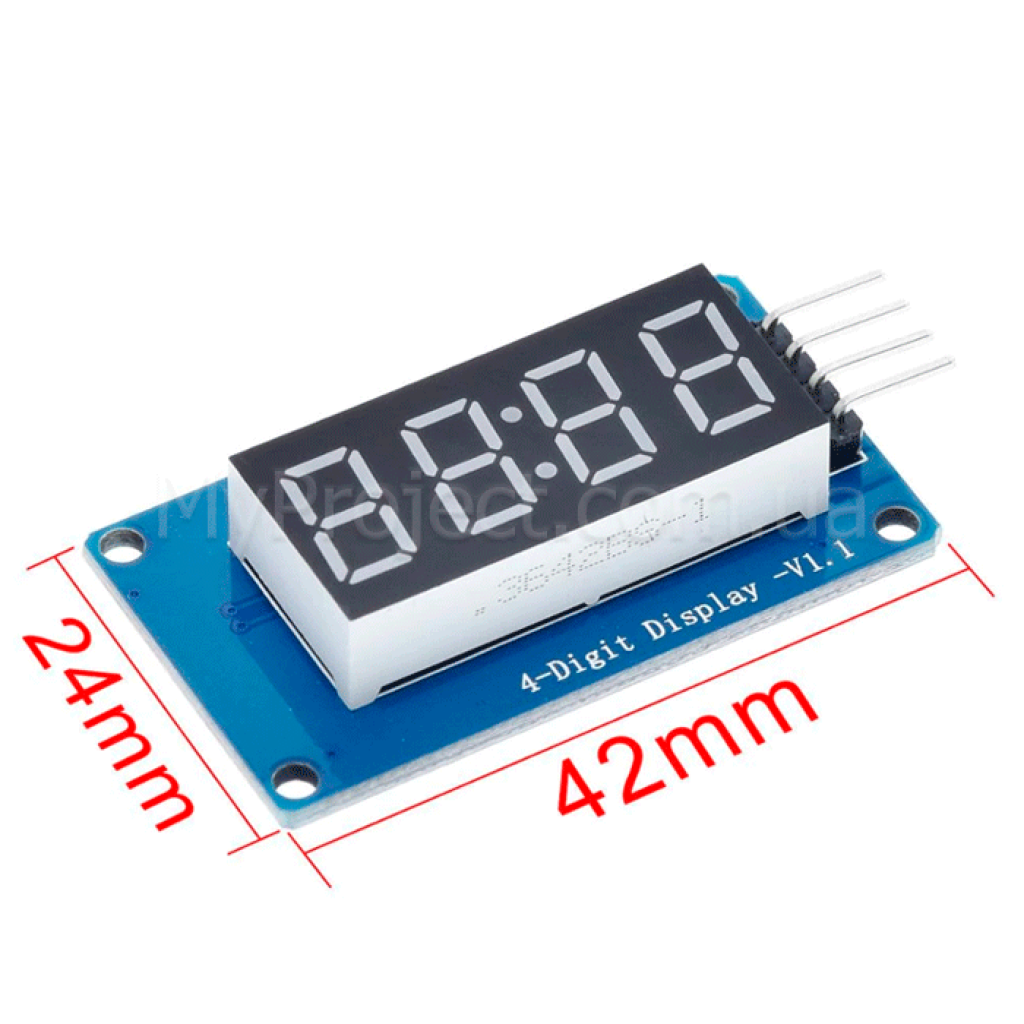

- 42 × 24 мм
Подробное описание и особенности
Индикация через два GPIO
TM1637 выполняет мультиплексное управление сегментами, а микроконтроллер передаёт готовые данные через CLK и DIO. По сравнению с прямым управлением отдельными сегментами это уменьшает количество занятых GPIO и упрощает программу.
Линии CLK и DIO образуют специализированный двухпроводный интерфейс TM1637. Модуль не имеет стандартного I2C-адреса, поэтому его следует подключать и настраивать по примеру выбранной TM1637-библиотеки, а не как обычное устройство на шине I2C.
Формат отображения
Четыре разряда подходят для времени в формате HH:MM, коротких числовых значений, таймеров и счётчиков. Двоеточием можно управлять программно, например включать его постоянно или переключать во время отсчёта времени.
7-сегментная структура ориентирована прежде всего на цифры. Часть букв можно приблизительно воспроизвести комбинациями сегментов, но модуль не заменяет символьный или графический дисплей для полноценных сообщений, меню и пиктограмм.
Яркость и потребление
Восемь программных уровней позволяют согласовать яркость с внешним освещением и возможностями источника питания. Фактическое потребление зависит от выбранной яркости и количества активных сегментов; источник питания стоит подбирать с учётом тока до 80 мА.
Подойдёт / не подойдёт
Подойдёт
- для часов, секундомеров, таймеров и обратного отсчёта;
- для счётчиков импульсов, событий, оборотов или изделий;
- для отображения температуры, напряжения и других числовых показателей, которые вычисляет контроллер;
- для учебных макетов на Arduino-совместимых и других микроконтроллерных платах с двумя доступными GPIO;
- для компактных панелей с четырьмя красными цифрами и двоеточием.
Не подойдёт
- для автономного измерения времени, температуры или напряжения без контроллера и соответствующего источника данных;
- для произвольного текста, сложных меню, пиктограмм и графики;
- для значений, которым постоянно требуется больше четырёх разрядов;
- для программ, рассчитанных только на стандартный аппаратный I2C без поддержки протокола TM1637;
- для прямого подключения к сетевому напряжению или силовым цепям.
Примеры применения
Электронные часы
Микроконтроллер может считывать часы и минуты с модуля RTC DS3231 и выводить их в формате HH:MM, используя двоеточие как разделитель.
Цифровой термометр
Для измерения температуры можно выбрать DS18B20 в корпусе TO-92 для монтажа внутри устройства или DS18B20 в виде зонда для выноса точки измерения на кабеле. HW-069 будет отображать значение, полученное и подготовленное контроллером.
Счётчик или таймер
Четыре разряда можно использовать для количества событий, номера шага, времени процесса или обратного отсчёта в пределах выбранного формата программы.
Подключение
Отключите питание
Перед монтажом обесточьте схему и сверьте подписи контактов на модуле. Не ориентируйтесь только на цвет проводов.
Подключите питание
Соедините GND с общей землёй контроллера, а VCC — со стабилизированным источником 3,3–5 В. Не питайте модуль от сигнального GPIO.
Назначьте сигнальные линии
Подключите CLK и DIO к двум GPIO, которые будут указаны в программе. Выделенные аппаратные контакты I2C для этого не нужны, если библиотека не требует другого.
Проверьте минимальным примером

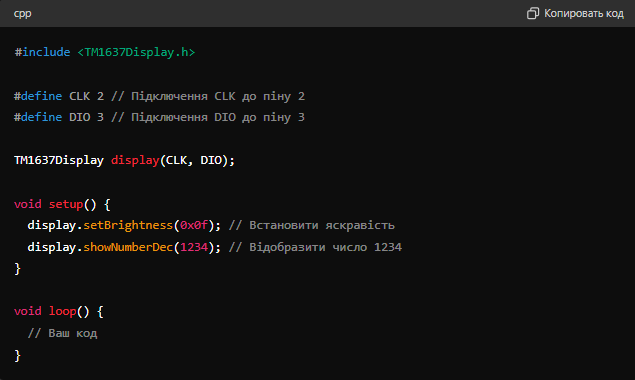

Установите TM1637-совместимую библиотеку, задайте фактические контакты CLK и DIO и сначала запустите её штатный тест с умеренной яркостью.
Совместимые товары и альтернативы
- Для 5-вольтового прототипа можно выбрать компактную Nano V3.0 ATmega328P Type-C или полноразмерную UNO R3 / ACELEX. Обе платы могут управлять HW-069 через два GPIO.
- Если вместо четырёх цифр нужны короткие текстовые сообщения или простое меню, рассмотрите символьный LCD 1602; для I2C-подключения нужно выбрать комплектацию с соответствующим адаптером.
Ограничения и безопасность
Соблюдайте напряжение и полярность
Подавайте на VCC только стабилизированные 3,3–5 В. Перепутанная полярность, короткое замыкание или более высокое напряжение могут повредить модуль и контроллер.
Проверяйте логические уровни 3,3-вольтовых контроллеров
Питание HW-069 от 5 В не означает, что прямое соединение CLK и DIO безопасно для каждого контроллера с логикой 3,3 В. Проверьте допустимые уровни GPIO и схему подключения; при необходимости питайте модуль от 3,3 В или используйте правильное согласование уровней.
Модуль не является измерительным прибором
HW-069 только отображает данные. Для измерения температуры, напряжения или другой величины нужны соответствующий датчик или измерительная схема, контроллер и корректная программа.
Учитывайте ток питания
Яркость и количество включённых сегментов влияют на потребление. Источник питания и проводники должны стабильно обеспечивать ток модуля до 80 мА вместе с другими компонентами схемы.
FAQ
Является ли HW-069 стандартным I2C-дисплеем?
Нет. HW-069 использует двухпроводный интерфейс TM1637 с линиями CLK и DIO, но не работает как обычное адресное устройство I2C. В программе нужна библиотека с поддержкой TM1637.
Может ли модуль работать от 3,3 В?
HW-069 поддерживает питание 3,3–5 В. Для контроллера с логикой 3,3 В также проверьте допустимые уровни CLK и DIO и протестируйте яркость в готовой схеме.
Показывает ли модуль температуру без датчика?
Нет. Температуру измеряет отдельный датчик, контроллер преобразует результат в нужный формат, а HW-069 только отображает число.
Что проверить, если индикатор не светится?
Проверьте напряжение VCC, общий GND, правильность CLK и DIO, номера GPIO в программе и совместимость библиотеки. Для диагностики используйте минимальный пример библиотеки и умеренный уровень яркости.
