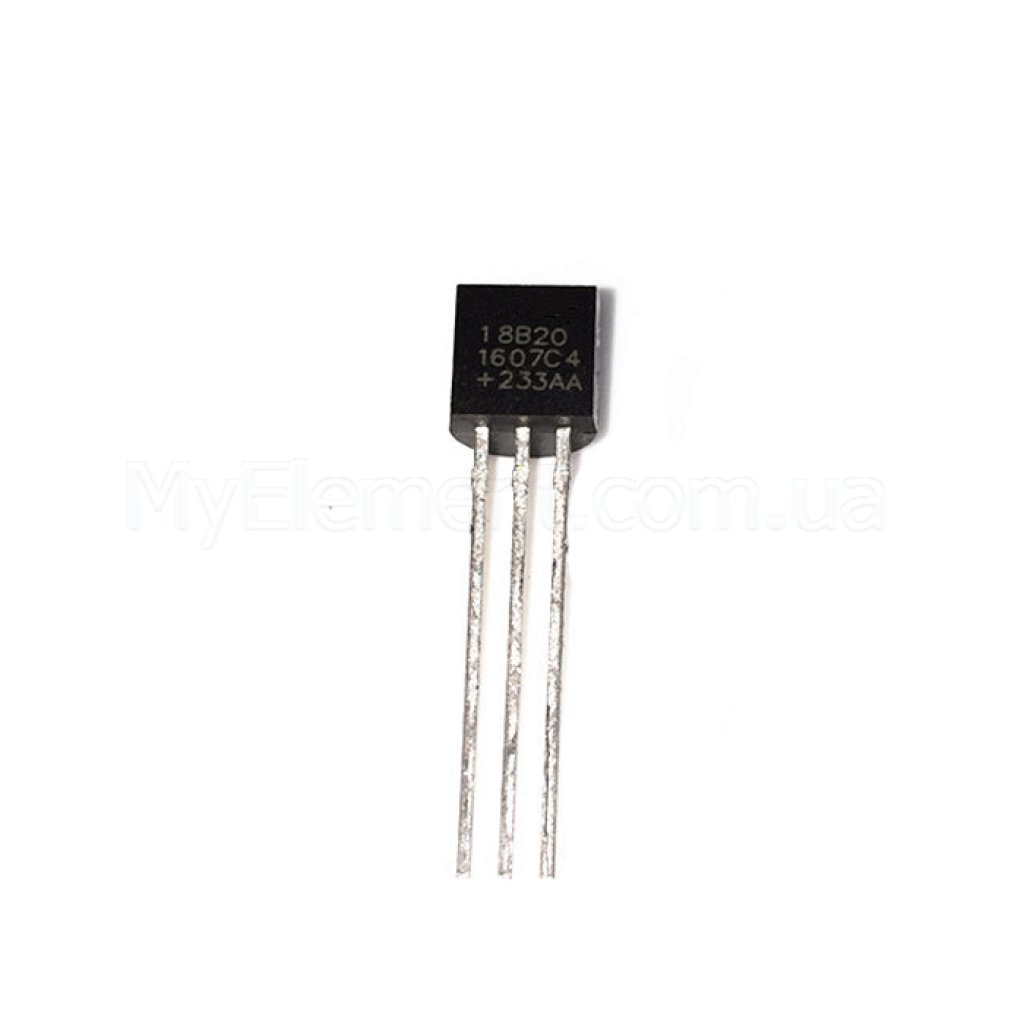

DS18B20 цифровой термометр (датчик температуры) корпус TO-92

DS18B20 – это высокоточный цифровой термометр/датчик температуры от компании Maxim Integrated, который используется для измерения температуры в электронных системах. Он предназначен для использования в широком диапазоне температур и изготовлен в корпусе TO-92, являющемся стандартным корпусом для маломощных полупроводниковых устройств.

Основные характеристики DS18B20:

1. Цифровой выходной сигнал: DS18B20 использует цифровой протокол One-Wire для передачи данных о температуре, что упрощает подключение датчика к микроконтроллерам и обеспечивает высокую точность измерения.
2. Высокая точность: DS18B20 обеспечивает высокую точность измерения температуры (±0,5°C в диапазоне температур от -10 до +85°C) и разрешение от 9 до 12 бит, что может настраиваться в зависимости от потребностей пользователя.
3. Широкий диапазон измерения температур: DS18B20 может измерять температуру в диапазоне от -55°C до +125°C, что делает его подходящим для большинства приложений.
4. Корпус TO-92: DS18B20 изготовлен в корпусе TO-92, который прочный, стабильный и хорошо подходит для маломощных полупроводниковых устройств.
5. DS18B20 широко используется в различных электронных системах, таких как системы контроля температуры, бытовая автоматика, промышленные системы мониторинга и слежение за температурой в различных процессах.

При использовании DS18B20 важно обратиться к документации изготовителя для обеспечения правильной интеграции и работы устройства. Вот некоторые советы и рекомендации по использованию и интеграции DS18B20:

1. Питание: DS18B20 требует питания от 3,0 В до 5,5 В, поэтому перед подключением датчика убедитесь, что используете источник питания, который отвечает этим требованиям.
2. Подключение: DS18B20 использует интерфейс One-Wire для передачи данных, позволяющий подключить несколько датчиков к одному микроконтроллеру через один провод данных. Убедитесь, что датчик подключен к системе и следуйте инструкциям производителя по интерфейсу One-Wire.
3. Параситное питание: DS18B20 также поддерживает параситное питание, что позволяет обеспечить питание датчика через провод данных, когда источник питания недоступен. Однако это может повлиять на точность измерения температуры, поэтому рекомендуется использовать отдельный источник питания для оптимальной работы датчика.
4. Местоположение: Выберите правильное местоположение датчика, чтобы обеспечить точное измерение температуры. Избегайте расположения датчика рядом с источниками тепла или холода, которые могут искажать результаты измерения.
5. Программирование: При работе с DS18B20 необходимо использовать специальные библиотеки и функции микроконтроллеров, чтобы правильно считывать данные с датчика температуры и обрабатывать их в системе. Загрузите соответствующую библиотеку для микроконтроллера и ознакомьтесь с примерами кода и документацией, чтобы обеспечить надежную работу датчика.
6. Калибровка: Хотя DS18B20 отличается высокой точностью измерения температуры прямо из коробки, в некоторых случаях может потребоваться калибровка датчика для достижения еще большей точности. Для калибровки можно использовать известные стандарты температуры, такие как лед и кипяток или использовать другие прецизионные датчики температуры для сравнения.
7. Охрана окружающей среды DS18B20 предназначен для работы в различных условиях окружающей среды, но если датчик планируется использовать в особо жестких условиях (например, высокая влажность или коррозионная среда), рассмотрите возможность использования защитных кожухов или покрытий для обеспечения длительного и надежного использования датчика.

DS18B20 является высококачественным, точным и надежным цифровым датчиком температуры, который подходит для широкого спектра применений. Следуя указаниям производителя и учитывая рекомендации по использованию и интеграции, можно использовать этот датчик для создания эффективных и надежных электронных систем, контролирующих температуру.
