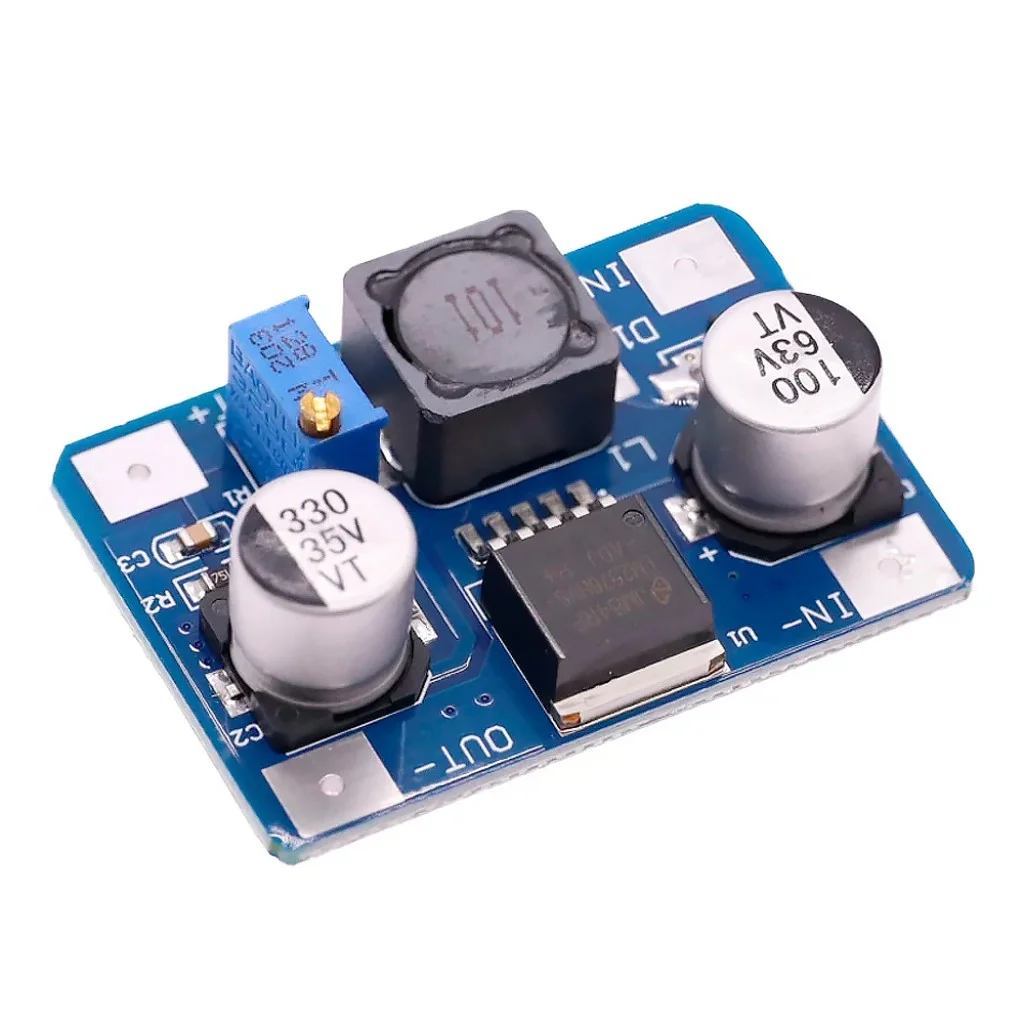

Кратко о LM2576HV
LM2576HV — регулируемый понижающий DC-DC преобразователь для получения более низкого постоянного напряжения от источника 5–60 В. Выход настраивается потенциометром в пределах 1,25–26 В.
Рабочий ток модуля составляет 1,2 А, а 3 А — это максимальное заявленное значение, а не рекомендуемый непрерывный режим. Для длительной работы целесообразно не превышать 50 В на входе, оставлять запас по току и контролировать нагрев.
Ключевые характеристики
- Тип преобразования
- понижающий DC-DC, buck / step-down
- Контроллер
- LM2576HV
- Входное напряжение
- 5–60 В DC; для длительной работы рекомендуется не превышать 50 В
- Выходное напряжение
- 1,25–26 В DC, регулируемое
- Рабочий ток
- 1,2 А
- Максимальный ток
- до 3 А; не непрерывный режим
- Регулировка
- подстроечным потенциометром

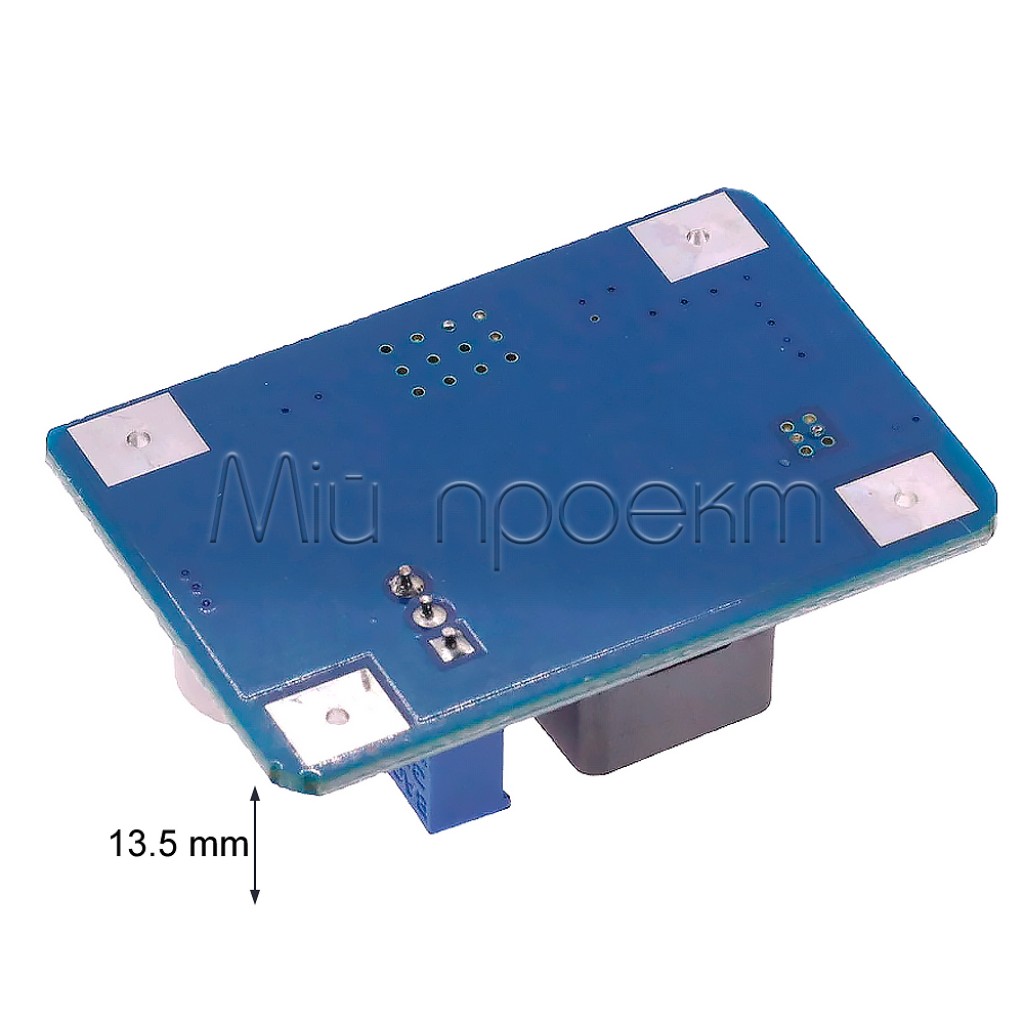

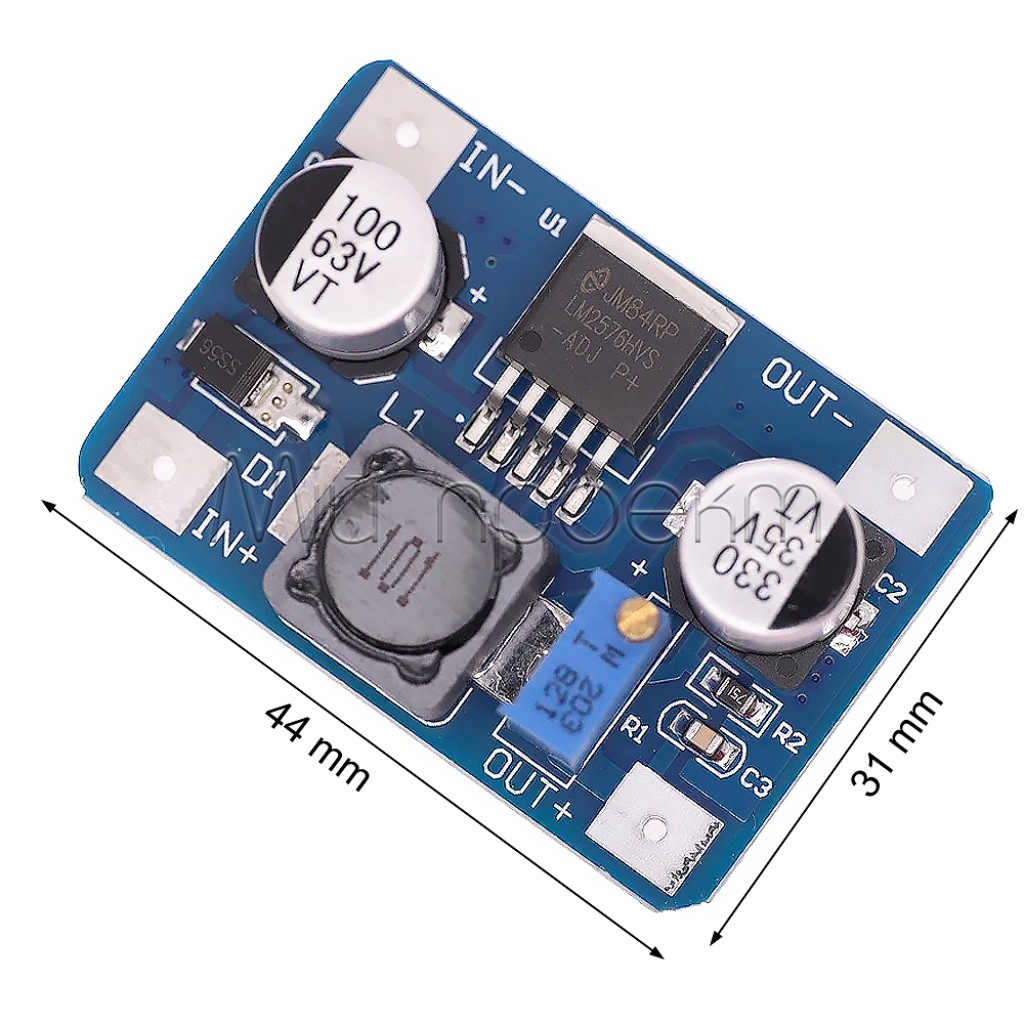

- Размеры модуля
- 44 × 31 × 13,5 мм
Подробное описание и особенности
Понижение и настройка напряжения
Преобразователь формирует регулируемое выходное напряжение, более низкое, чем входное. Диапазон 1,25–26 В задаёт пределы настройки, но для стабилизации входное напряжение должно быть выше требуемого выходного с рабочим запасом. Если напряжение источника приближается к установленному выходному значению или проседает под нагрузкой, модуль не сможет его поддерживать.
Положение потенциометра не показывает фактическое напряжение. Настраивайте выход по показаниям мультиметра или встроенного вольтметра, а после подключения потребителя повторно проверьте напряжение в рабочем режиме.
Ток и тепловой режим
При расчёте непрерывной нагрузки ориентируйтесь на рабочий ток 1,2 А. Значение 3 А следует рассматривать только как максимальный предел: оно не гарантирует длительную работу при любом соотношении входного и выходного напряжения.
Нагрев зависит от тока, перепада напряжения, вентиляции, монтажа и температуры окружающей среды. Если под нагрузкой выходное напряжение проседает, работа становится нестабильной или компоненты заметно нагреваются, уменьшите ток и улучшите отвод тепла.
Монтаж в устройстве
Габариты 44 × 31 × 13,5 мм позволяют заранее проверить размещение в корпусе. Оставьте доступ к потенциометру, пространство для вентиляции и исключите контакт открытой платы с металлическими деталями, влагой или токопроводящей пылью.
Подойдёт / не подойдёт
Подойдёт
- для понижения стабилизированного постоянного напряжения до уровня 1,25–26 В;
- для питания контроллеров, датчиков, индикаторов и другой электроники с потреблением до 1,2 А;
- для создания вспомогательной шины 5 В, 9 В, 12 В или другого напряжения в пределах регулировки;
- для макетов, ремонтных стендов и встроенных источников питания с контролем выхода и температуры.
Не подойдёт
- для повышения напряжения или стабилизации выхода, равного входному напряжению либо превышающего его;
- для нагрузок, которым требуется гарантированный непрерывный ток свыше 1,2 А;
- для непосредственной зарядки аккумуляторов без контроля тока и алгоритма для конкретного типа химии;
- для мощных светодиодов, которым требуется драйвер постоянного тока;
- для непосредственного подключения к сети переменного тока 230 В.
Примеры применения
Питание 5-вольтовой электроники
Понижение 12 В до предварительно настроенных 5 В для контроллера, датчиков или вспомогательных модулей с суммарным током до 1,2 А.
Вспомогательная шина 12 В
Получение стабилизированных 12 В от более высоковольтной DC-шины, например 24 В, если источник и нагрузка соответствуют рабочим пределам.
Регулируемый канал для стенда
Создание вспомогательного выхода 1,25–26 В для макетирования и ремонта с вольтметром, предохранителем, корпусом и соответствующими разъёмами.
Подключение и первый запуск
-
Сверьте рабочие пределы
Убедитесь, что источник выдаёт постоянное напряжение в допустимом диапазоне, требуемое выходное напряжение находится в пределах 1,25–26 В и ниже входного, а потребление не превышает рабочие возможности модуля.
-
Подключите вход
Обесточьте схему. Подключите плюс источника к IN+, а минус — к IN−. Перед подачей питания повторно проверьте полярность и отсутствие короткого замыкания.
-
Настройте выход без целевого устройства
Подайте питание без подключённого потребителя, измеряйте напряжение между OUT+ и OUT− и медленно вращайте потенциометр до получения требуемого значения.
-
Проверьте работу под нагрузкой
Снова обесточьте схему, подключите потребитель к OUT+ и OUT−, выполните запуск и проконтролируйте выходное напряжение, стабильность и нагрев.
Измерение и альтернативы
Для постоянного отображения выходного напряжения можно выбрать компактный 0,28-дюймовый цифровой вольтметр или круглый панельный вольтметр 4–100 В. Перед подключением сверьте диапазон измерения, схему питания и количество проводов выбранной версии.
Если важнее более высокий ток при входном напряжении до 38 В, рассмотрите понижающий модуль XL4015 до 5 А. Для источников с напряжением свыше 50 В доступен регулируемый преобразователь 12–120 В до 1,5 А. В каждом случае отдельно сверьте входное и выходное напряжение, длительный ток, охлаждение и требования к безопасному монтажу.
Ограничения и безопасность
Не перепутайте полярность
Обратное подключение входа или выхода может повредить модуль либо потребитель. Проверяйте обозначения IN+, IN−, OUT+ и OUT− перед подачей питания.
Сначала настройте выход
Неизвестное положение потенциометра может привести к опасному для целевого устройства напряжению. Настройте и измерьте выход без него, а затем повторно проверьте значение под нагрузкой.
Не работайте постоянно при напряжении около 60 В
Для длительной работы не превышайте 50 В на входе и учитывайте возможные выбросы источника. Не прикасайтесь к открытой плате под напряжением; используйте изолированные соединения, предохранитель и подходящий корпус.
3 А — не непрерывный рабочий ток
Для длительной нагрузки ориентируйтесь на 1,2 А. При чрезмерном нагреве, проседании выходного напряжения или нестабильной работе уменьшите ток и улучшите охлаждение.
Защитите открытую плату
Не допускайте контакта с металлическими предметами, влагой и токопроводящей пылью. Для стационарной эксплуатации установите модуль в вентилируемый корпус.
FAQ
Можно ли постоянно нагружать модуль током 3 А?
Нет, для непрерывного режима ориентируйтесь на рабочий ток 1,2 А. Значение 3 А является максимальным пределом и не гарантируется для длительной работы во всех режимах.
Подходит ли модуль для номинальной 48-вольтовой системы?
Только если фактическое напряжение с учётом уровня заряда и переходных выбросов не выходит за безопасные пределы. Для длительной работы рекомендуется не превышать 50 В, поэтому сначала проверьте максимальное напряжение конкретного источника.
Можно ли получить 24 В от входа 24 В?
Нет, понижающему преобразователю требуется запас между входным и выходным напряжением. Для стабильных 24 В входное напряжение должно быть выше и не проседать под нагрузкой.
Можно ли заряжать аккумулятор?
Одной регулировки напряжения недостаточно для безопасной зарядки. Используйте контроллер, обеспечивающий необходимый ток, алгоритм и защиту для типа химии и конфигурации конкретного аккумулятора.
