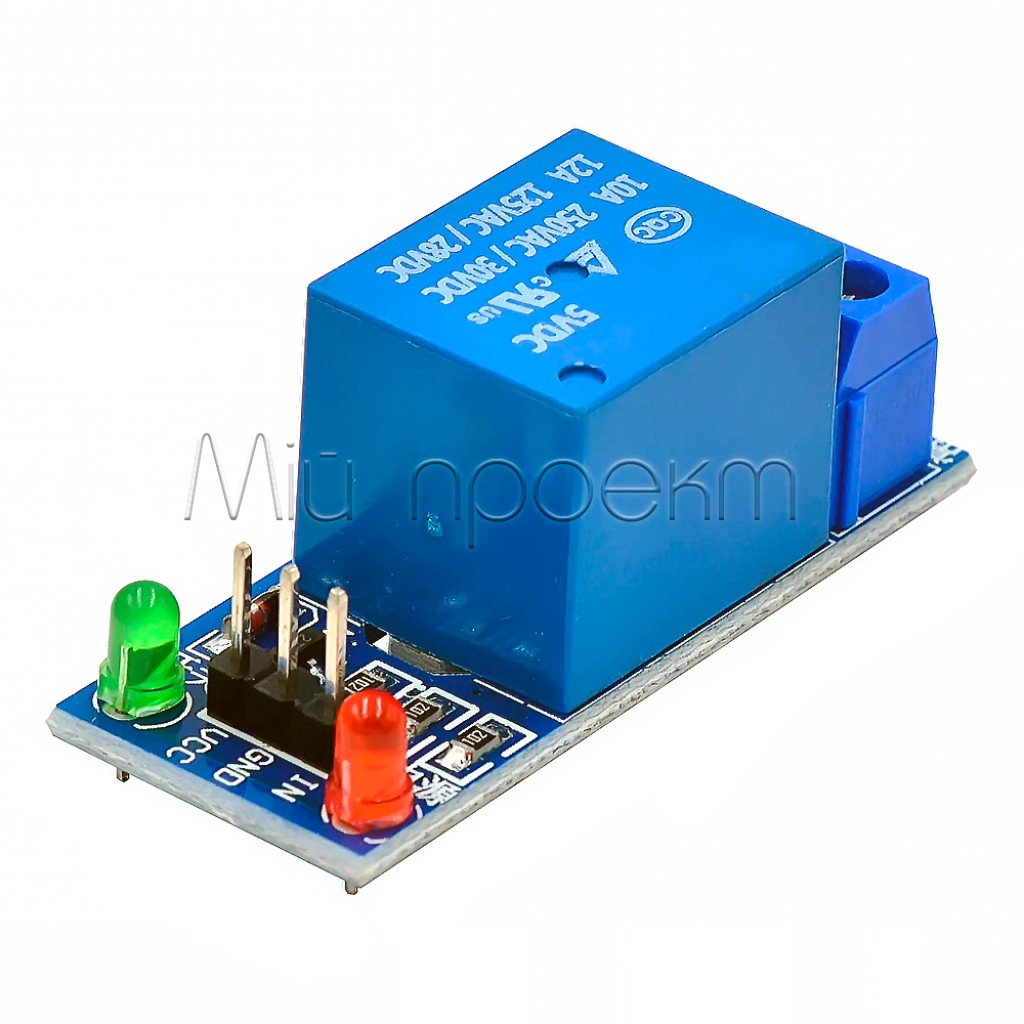

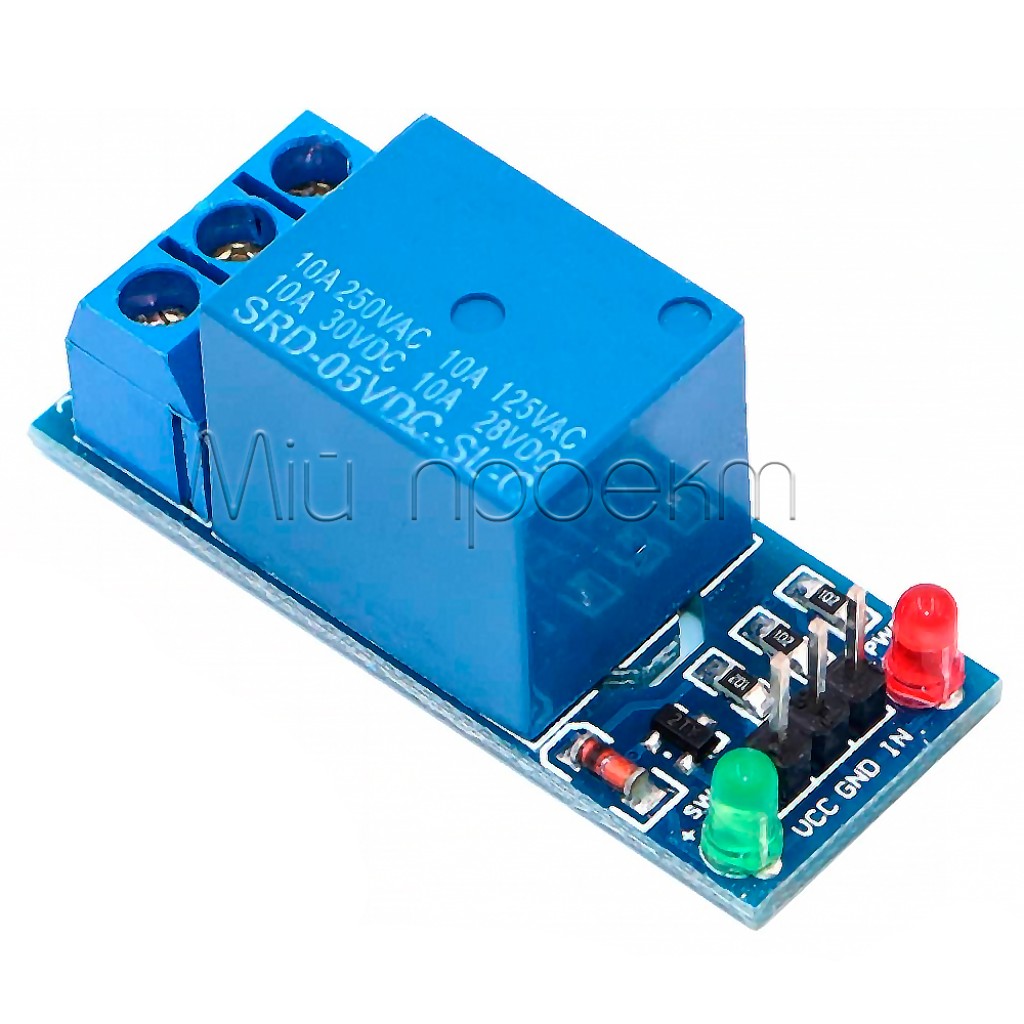

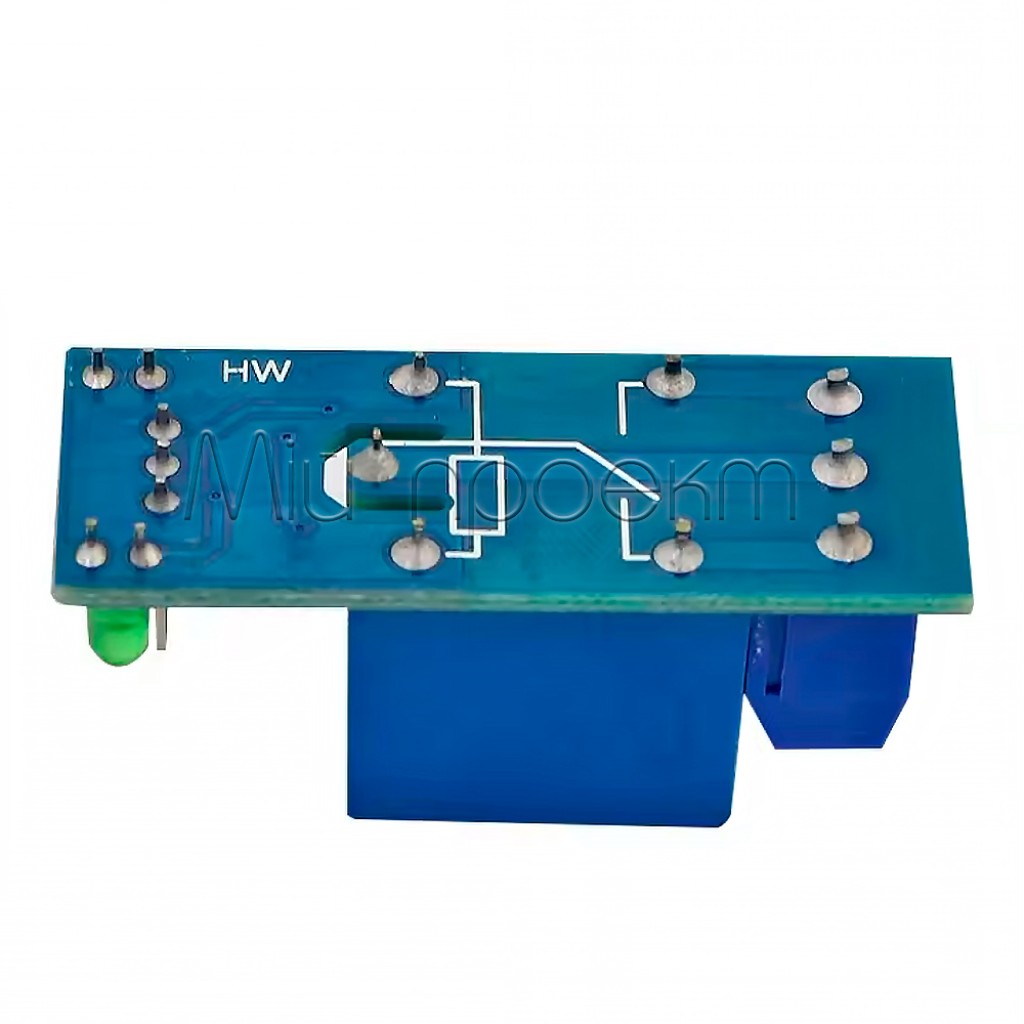

Кратко об одноканальном модуле реле 5 В
Одноканальный релейный модуль позволяет управлять одной нагрузкой от микроконтроллера или другого цифрового устройства. Плата питается от 5 В, срабатывает при низком уровне на входе IN и имеет переключающие контакты COM, NO и NC.
Ключевые характеристики
- Количество каналов
- 1
- Питание модуля
- 5 В DC
- Логика управления
- активный низкий уровень, Low Level Trigger

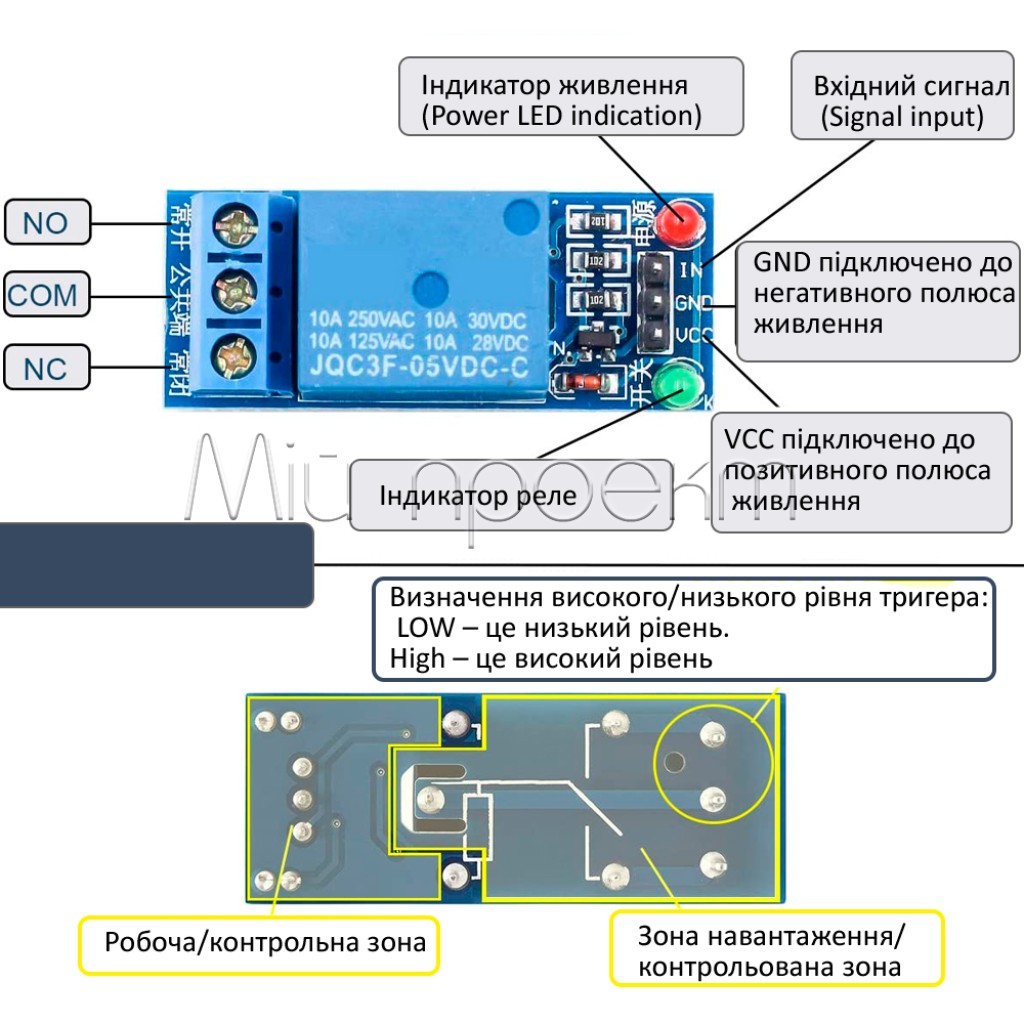

- Управляющие контакты
- VCC, GND, IN

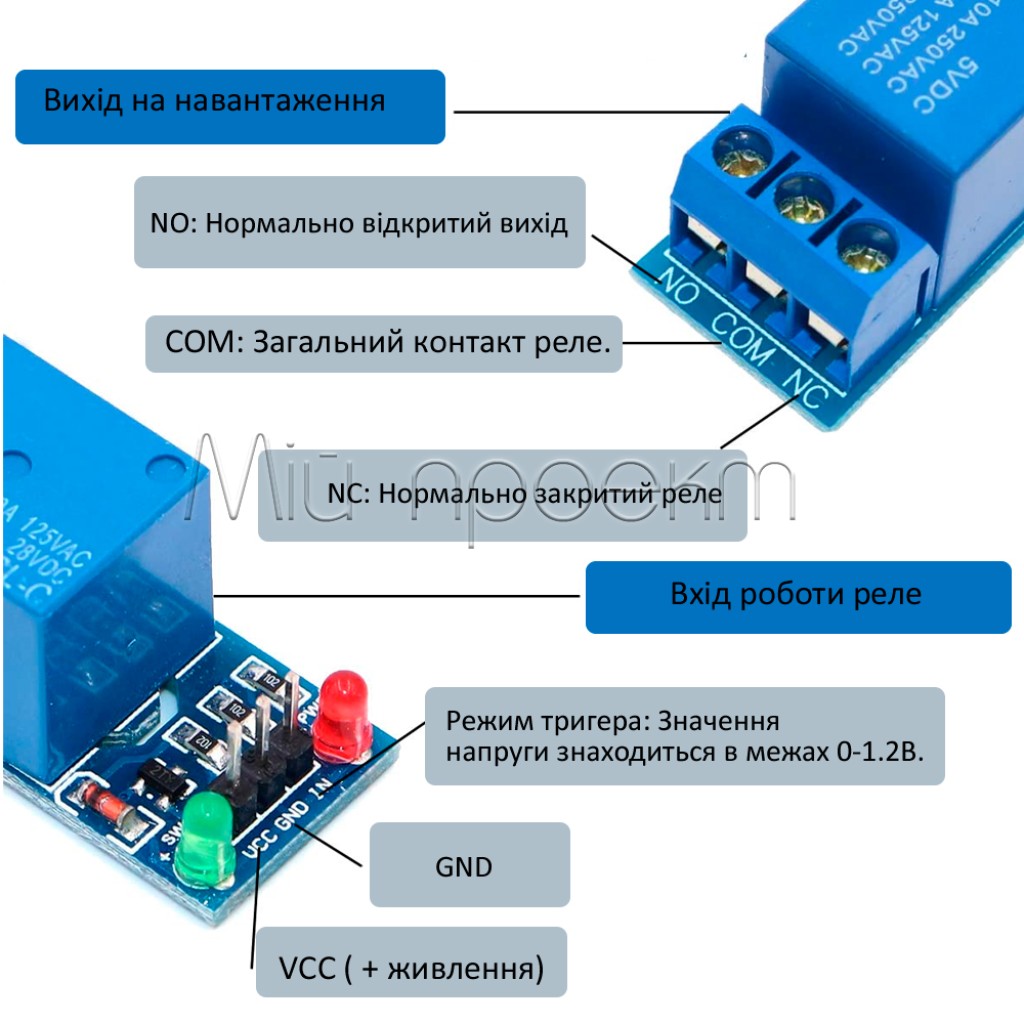

- Контакты нагрузки
- COM, NO, NC
- Реле на плате
- JQC3F-05VDC-C
- Номинал контактов
- до 10 А при 250 В AC или 30 В DC [1]
- Оптоизоляция входа
- нет

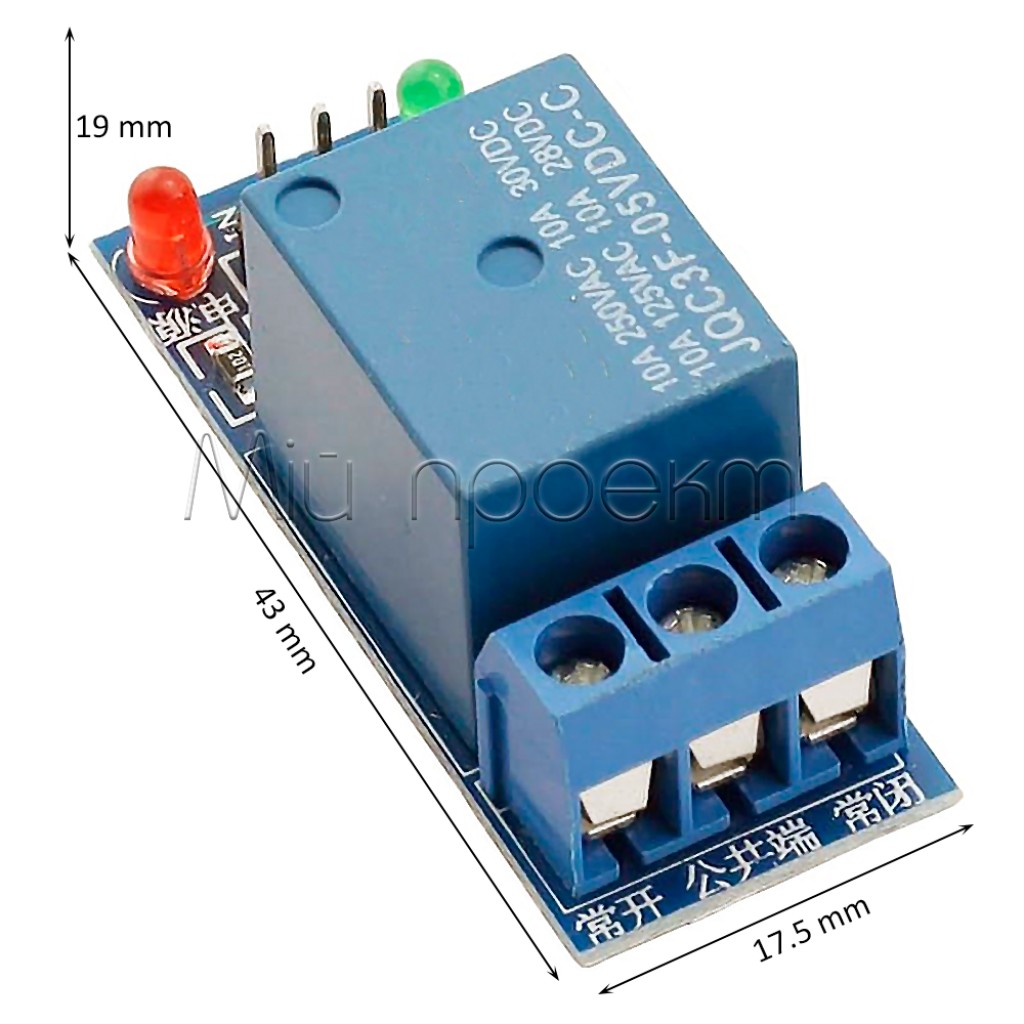

- Размеры модуля
- 43 × 17,5 × 19 мм
Подробное описание и особенности
Управление по низкому уровню
Модуль активирует реле, когда на входе IN установлен низкий логический уровень. В программе контроллера это необходимо учитывать как инвертированную логику: команда LOW включает реле, а не выключает его. При запуске контроллера следует сразу задавать безопасное состояние GPIO, чтобы кратковременный низкий уровень или неопределённое состояние входа не вызвали нежелательное переключение.

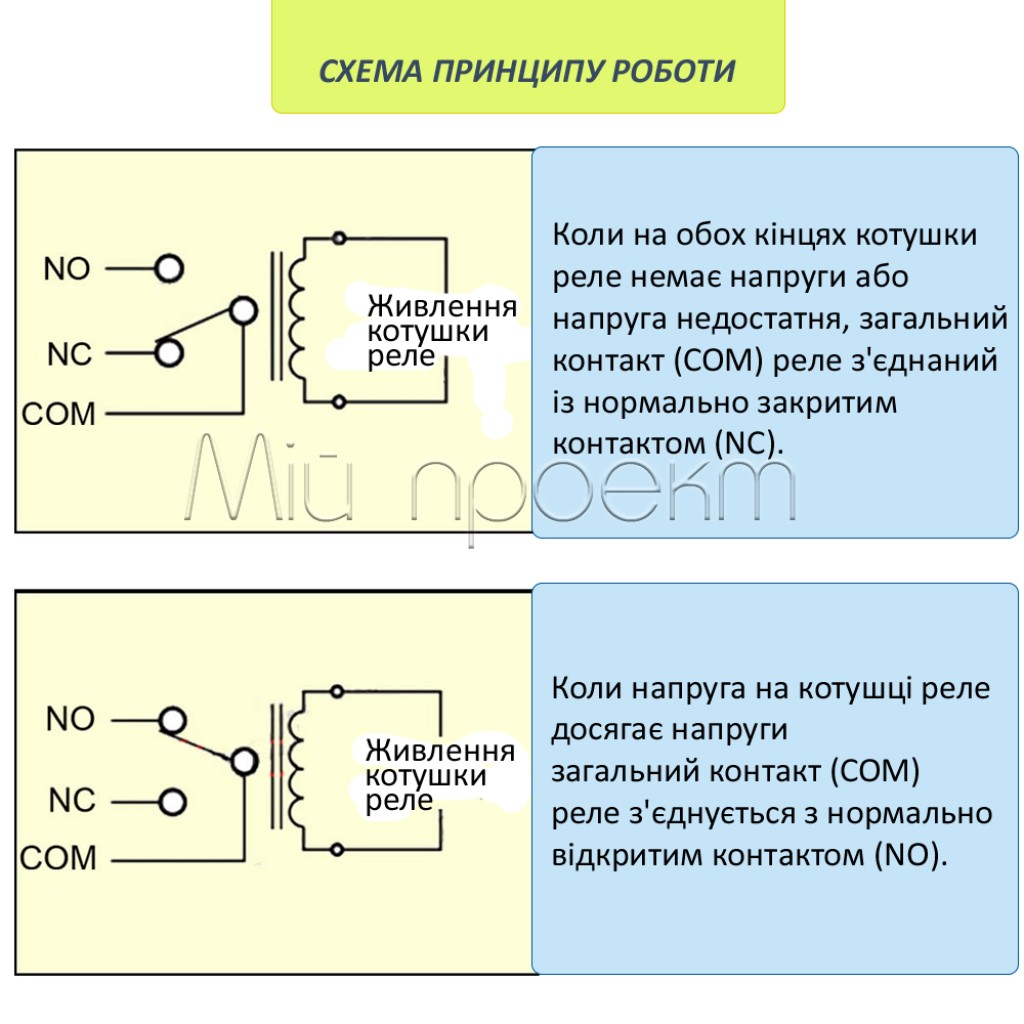

Переключающий контакт COM/NO/NC
Когда реле не активировано, COM соединён с NC; после срабатывания COM переключается на NO. Схема COM–NO подходит, когда нагрузка должна быть выключена в обычном состоянии. Схема COM–NC нужна, когда цепь должна оставаться замкнутой до активации реле.
Питание и пределы совместимости
Плате требуются стабилизированные 5 В на VCC и общая земля между GND модуля и управляющим устройством. Оптопары во входной цепи нет. Прямое управление от GPIO с логикой 3,3 В не следует считать гарантированно совместимым без проверки уровней непосредственно в собранной схеме или без отдельного согласующего каскада.
Номинал 10 А не является универсальной гарантией для любой нагрузки. Двигатели, трансформаторы, лампы и ёмкостные блоки питания могут иметь значительный пусковой ток, поэтому для них необходим запас по току, соответствующая защита контактов или отдельный контактор.
Подойдёт / не подойдёт
Подойдёт
- для управления одной нагрузкой от 5-вольтовой логики;
- для проектов автоматизации освещения, вентиляции, насосов или электромагнитных исполнительных устройств в пределах допустимого режима контактов;
- для схем, где необходим выбор между нормально разомкнутым и нормально замкнутым состоянием;
- для макетов на базе Arduino-совместимого контроллера с правильно организованным питанием.
Не подойдёт
- для систем, где управляющий вход должен иметь оптоизоляцию;
- для прямого питания модуля от 12 или 24 В;
- для гарантированного прямого управления сигналом 3,3 В без проверки совместимости;
- для нагрузок, напряжение или ток которых превышают номинал контактов, а также для частого быстрого переключения.
Примеры применения
Автоматическое освещение
Контроллер может включать светильник по таймеру, кнопке или сигналу датчика. Для сетевого светильника необходимы закрытый электробезопасный монтаж, предохранитель и проводники соответствующего сечения.
Управление насосом или вентилятором
Реле может подавать питание на двигатель по команде термостата, датчика уровня или контроллера. Пусковой ток двигателя и защиту от помех необходимо учитывать отдельно.
Переключение низковольтной цепи
Контакты COM/NO/NC удобны для сирены, клапана, соленоида или другой DC-нагрузки, если её напряжение, рабочий и пусковой ток соответствуют возможностям реле.
Подключение

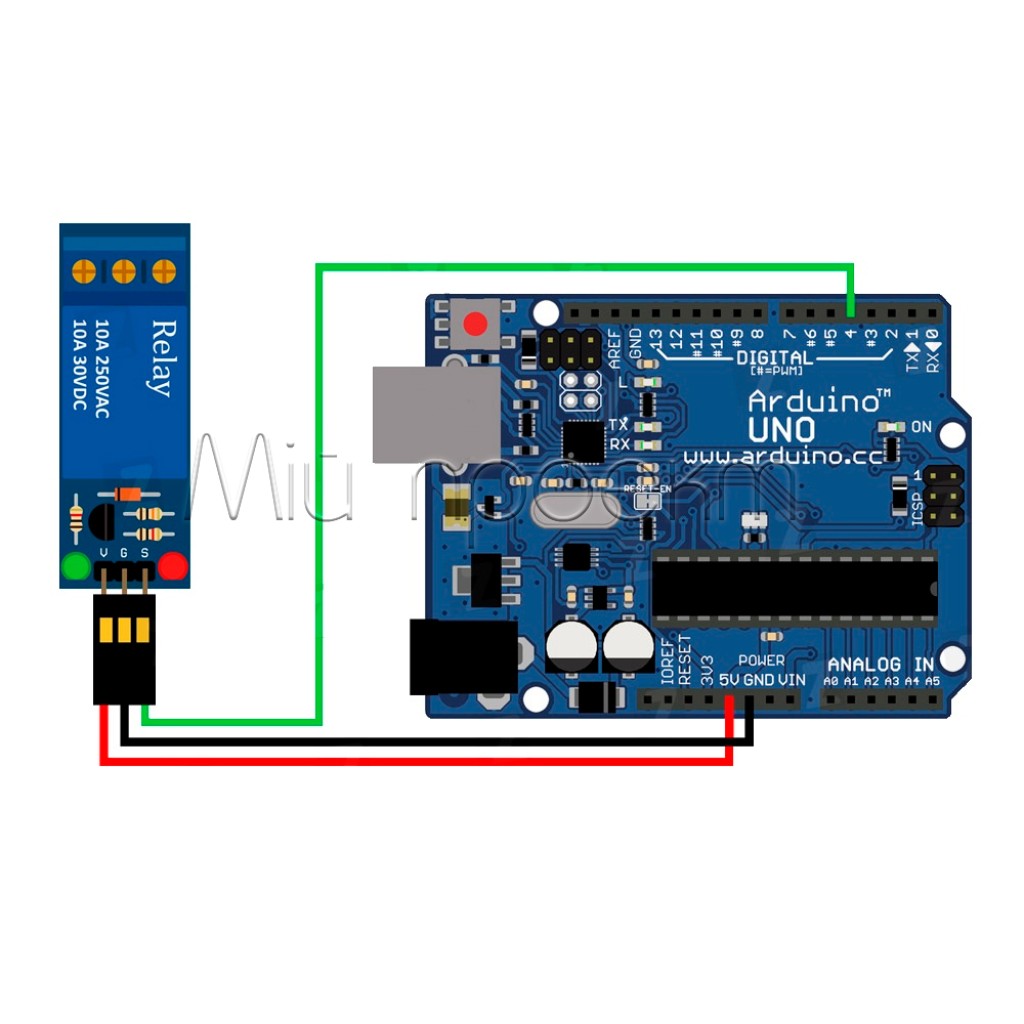

Подключите питание и управление
Обесточьте схему. Подключите 5 В к VCC, землю к GND, а выбранный GPIO — к IN. Земля контроллера и GND модуля должны быть общими.
Выберите NO или NC
Подключите общий провод цепи к COM. Используйте NO, если нагрузка должна включаться только после срабатывания, или NC, если она должна быть активна в исходном состоянии.
Задайте безопасное состояние GPIO
Настройте выход так, чтобы до разрешённой команды он не переводил IN в LOW. Проверьте поведение GPIO при подаче питания, сбросе и загрузке программы.
Проверьте без нагрузки
Сначала проконтролируйте переключение COM–NO и COM–NC мультиметром. Подключайте рабочую нагрузку только после проверки логики и полного обесточивания силовой цепи.
Ограничения и безопасность
Сетевое напряжение опасно для жизни
Не монтируйте цепи 230 В на макетной плате и не прикасайтесь к открытому модулю под напряжением. Используйте закрытый негорючий корпус, предохранитель, надёжные клеммные соединения и достаточные изоляционные расстояния. Работу с сетью должен выполнять специалист с соответствующей квалификацией.
Управляющий вход без оптоизоляции
VCC, GND и IN относятся к общей низковольтной цепи. Не рассчитывайте на оптопару как на барьер между контроллером и модулем; если это необходимо, используйте модуль с подтверждённой оптоизоляцией и правильно организованным раздельным питанием.
Не отождествляйте номинал контактов с рабочим током системы
Ток до 10 А относится к контактам в заявленных условиях. Для нагрузок с пусковыми импульсами, частым переключением или неизвестным коэффициентом мощности предусматривайте запас и при необходимости используйте контактор или реле соответствующей категории применения.
Защищайте контакты от индуктивных выбросов
Для DC-катушек и соленоидов используйте защитный диод с правильной полярностью. Для AC и других индуктивных нагрузок подбирайте RC-снаббер или варистор в соответствии с напряжением и типом нагрузки.
FAQ
Какой уровень включает реле?
Реле включается низким уровнем на IN. В программе команда LOW соответствует активному состоянию модуля.
Есть ли на плате оптоизоляция?
Нет. Управляющий вход работает без оптопары, поэтому контроллер и модуль используют общую землю низковольтной цепи.
Можно ли управлять модулем от ESP32 или другой логики 3,3 В?
Гарантированная совместимость входа с 3,3 В не заявлена. Проверьте электрические уровни в своей схеме или используйте согласующий каскад либо совместимый модуль.
Чем отличаются NO и NC?
NO разомкнут, пока реле не активировано; NC в это время замкнут. После срабатывания COM переключается с NC на NO.
Можно ли постоянно коммутировать 10 А?
Не для любой нагрузки. Перед выбором рабочего тока учитывайте пусковые импульсы, характер нагрузки, частоту переключений, проводники, клеммы и тепловой режим.
Совместимые товары и альтернатива
- Для управления 5-вольтовой логикой подойдёт плата Nano V3.0 ATmega328P Type-C.
- Если необходимы оптоизоляция входа и выбор HIGH/LOW, рассмотрите одноканальный модуль реле 5 В с опторазвязкой.
Документы и источники
- Yueqing Hengwei Electronics, JQC-3F (T73) PCB Relay Datasheet — номинал контактов реле серии JQC-3F.
