Модуль Bluetooth CA-6928 стерео аудио

1. Необходимые компоненты и инструменты

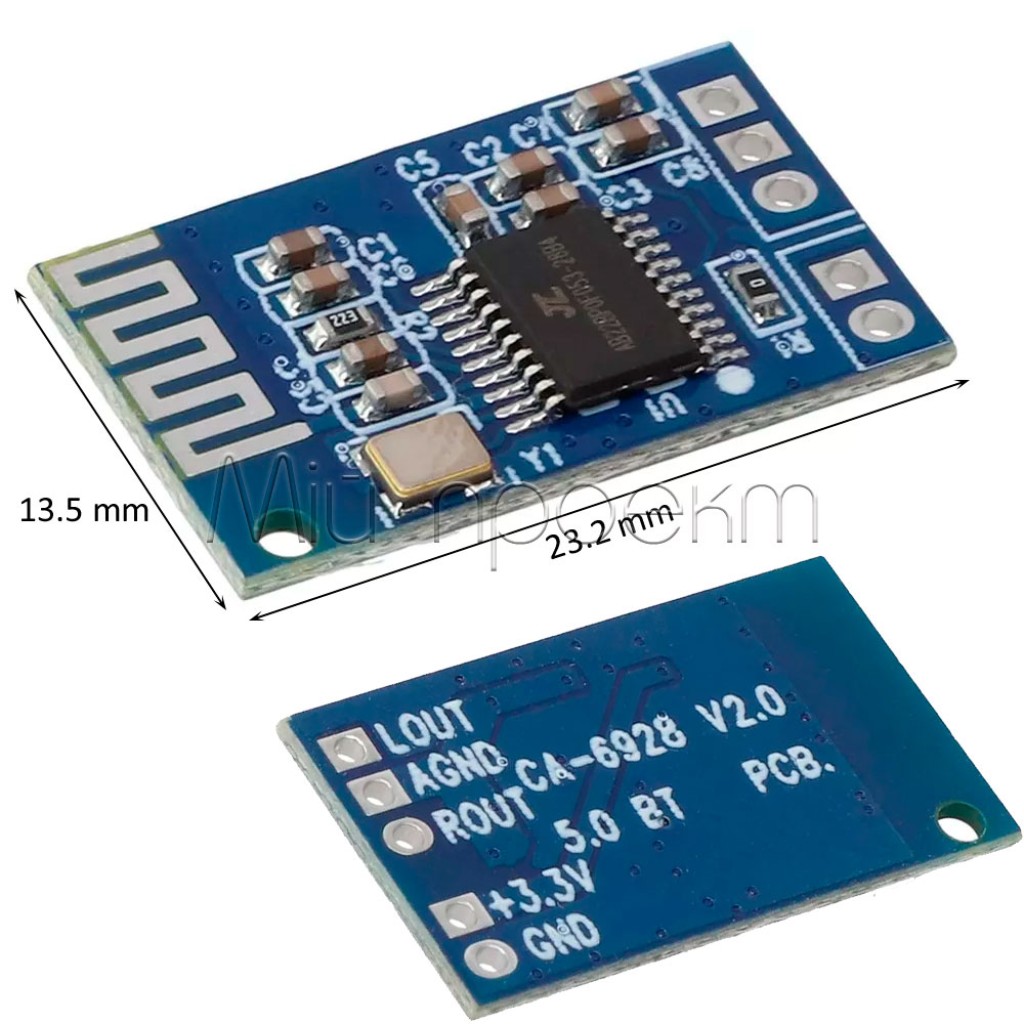

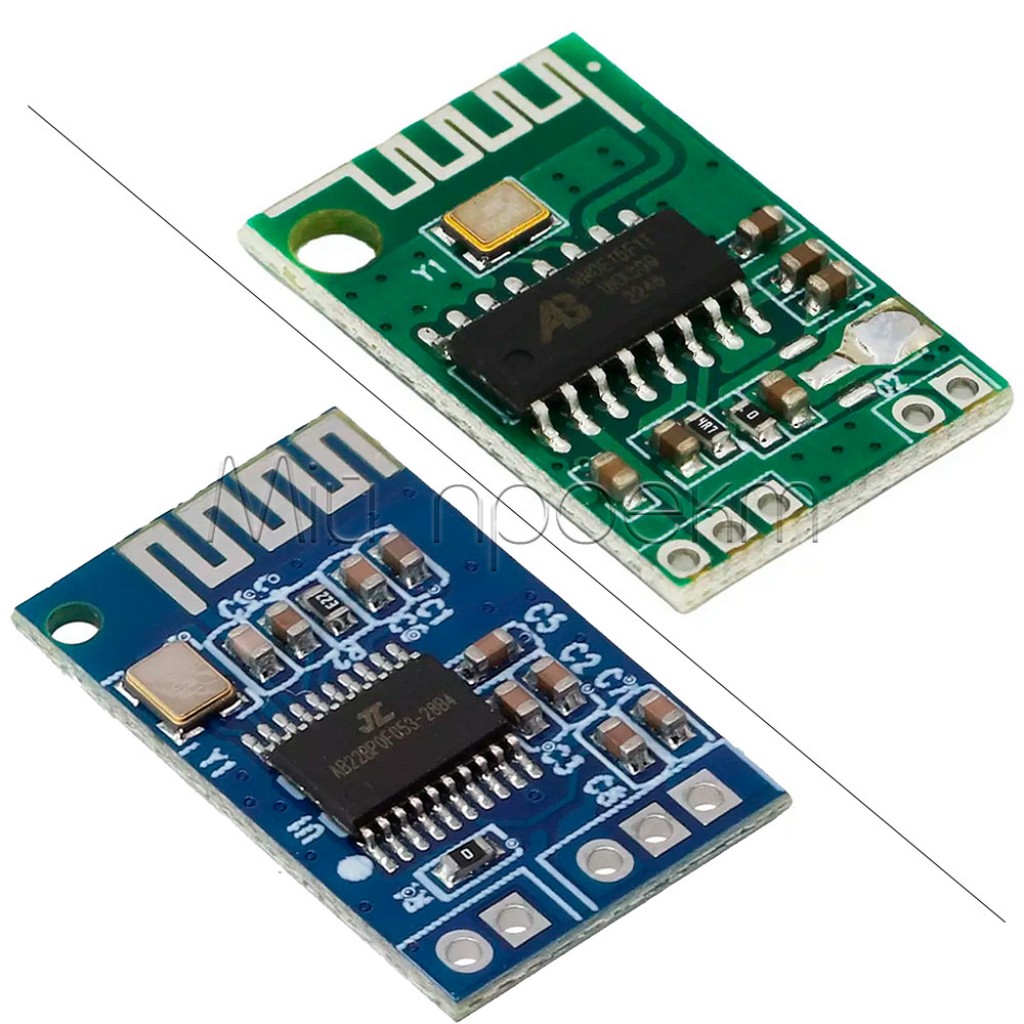

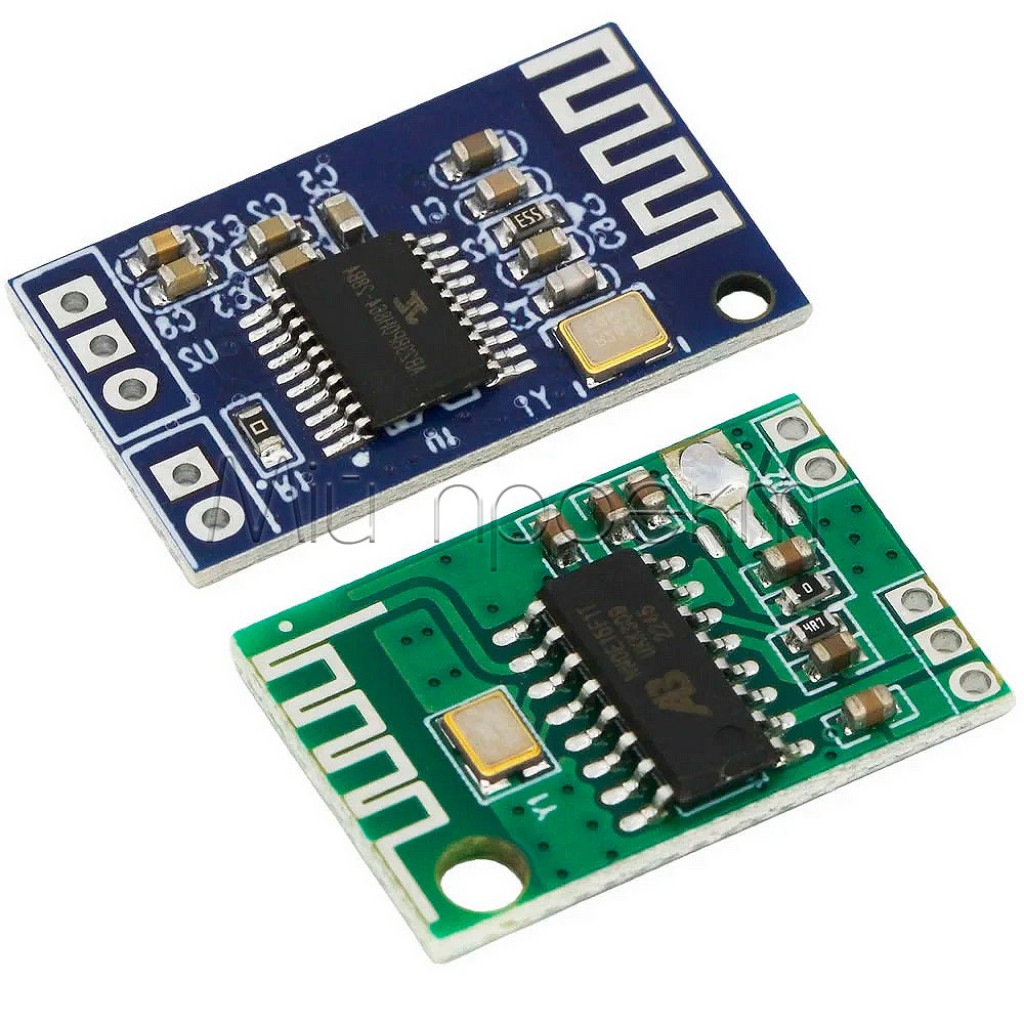

• Bluetooth аудио модуль CA-6928 (синяя плата, версия 3.0 или 5.0)
• Регулятор напряжения 7805 (если основное источник питания больше 5В)
• Усилитель звука (рекомендуется класса D для лучшей эффективности)
• Динамик(и) соответствующей мощности и сопротивления
• Источник питания (в соответствии с требованиями системы)
• Соединительные провода разных цветов для удобной идентификации
• Паяльник и припой для соединения компонентов
• Инструменты: кусачки, стрипер для проводов, отвертка
• Устройство с Bluetooth (смартфон или планшет) для тестирования

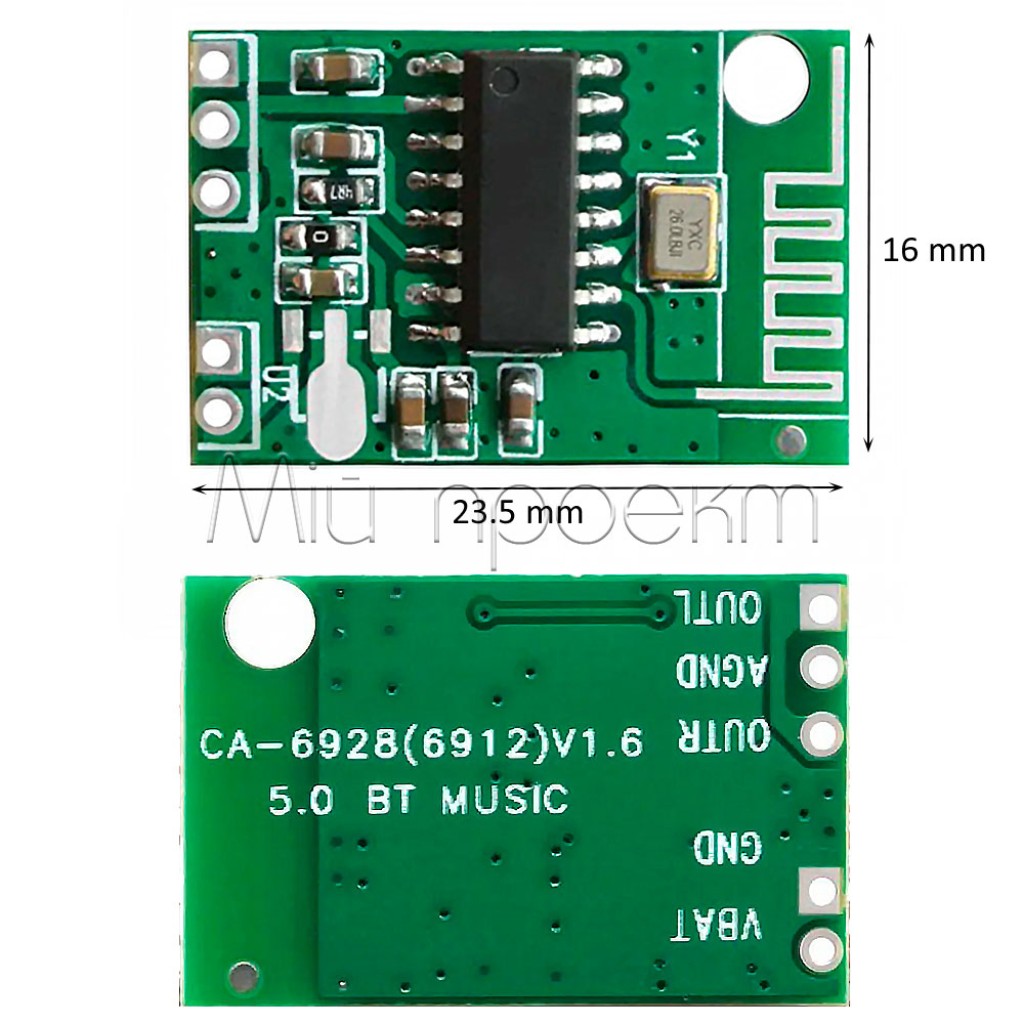

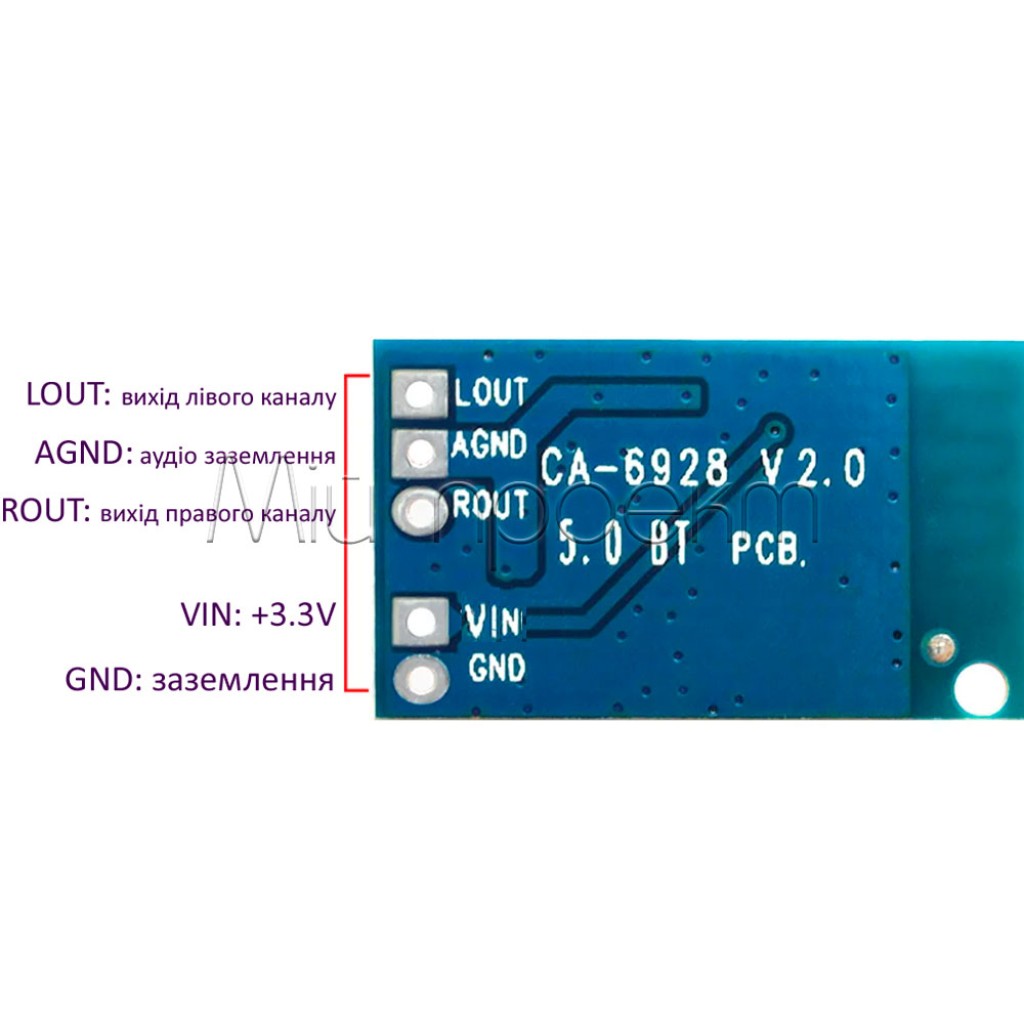

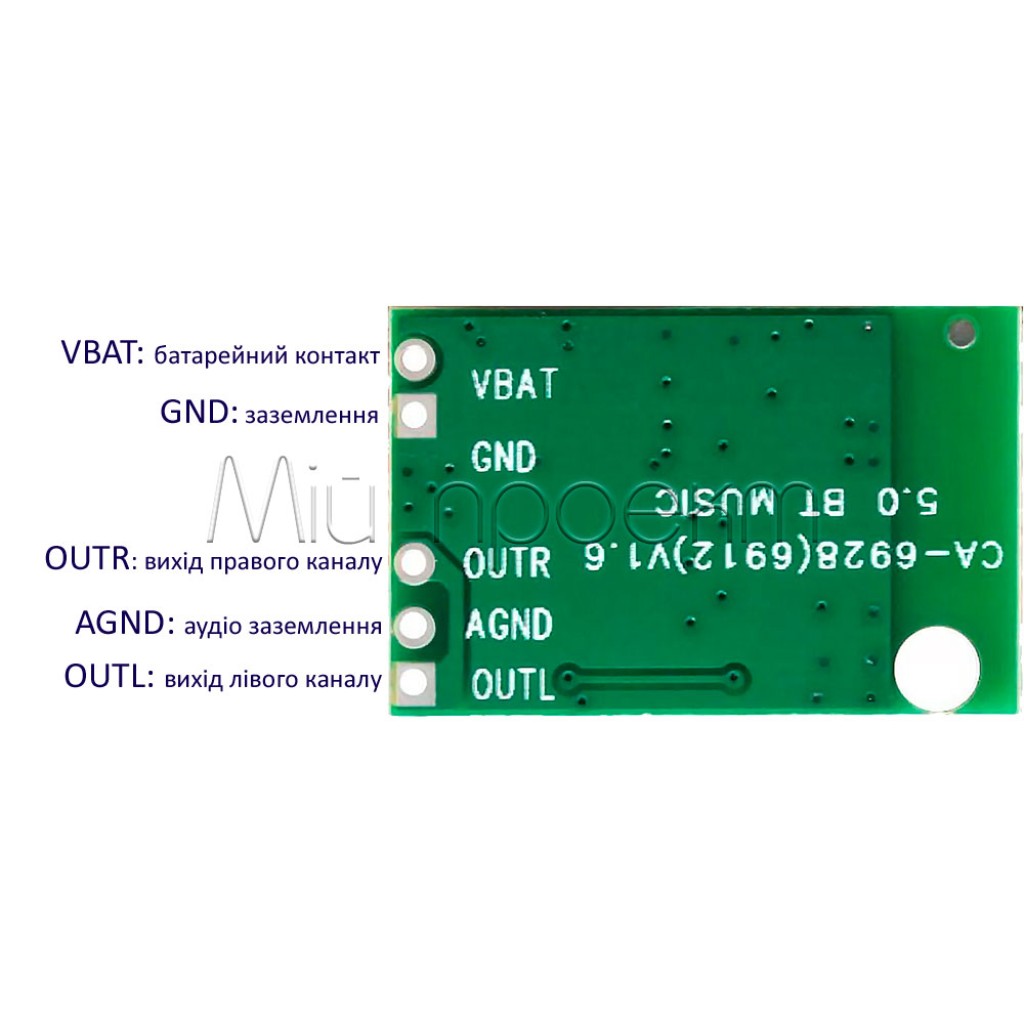

2. Распиновка модуля

Внимательно осмотрите заднюю сторону модуля. Там четко обозначены все контакты:

flowchart TB
    Vin["Vin=5V
    (Вход питания +5В)"]
    GND["GND
    (Земля питания)"]
    LOUT["LOUT
    (Левый аудиовыход)"]
    AGND["AGND
    (Аудиоземля)"]
    ROUT["ROUT
    (Правый аудиовыход)"]

    subgraph BluetoothModule["Bluetooth аудио модуль CA-6928"]
        Vin
        GND
        LOUT
        AGND
        ROUT
    end

3. Схема подключения

flowchart TB
    MainPower["Источник питания
    (12В или другое)"] -->|"+12В"| IRegulator["Вход (Input)
    Регулятора 7805"]
    MainPower -->|"GND"| GND_Amp["GND Усилителя"]

    IRegulator --> Regulator["Регулятор 7805"]
    GND_Amp --> GNDRegulator["GND Регулятора 7805"]

    Regulator -->|"5В Выход (Output)"| Vin["Vin=5V Модуля"]
    GNDRegulator --> GND["GND Модуля"]
    GNDRegulator --> AGND["AGND Модуля"]

    Vin --> Module["Bluetooth
    Модуль CA-6928"]
    GND --> Module
    AGND --> Module
    Module --> LOUT["LOUT Модуля"]
    Module --> ROUT["ROUT Модуля"]

    LOUT -->|"Левый канал"| AmpL["Левый вход
    усилителя (L+)"]
    ROUT -->|"Правый канал"| AmpR["Правый вход
    усилителя (R+)"]
    AGND --> AmpGND["GND входа
    усилителя"]

    AmpL --> Amplifier["Усилитель"]
    AmpR --> Amplifier
    AmpGND --> Amplifier

    Amplifier --> SpeakerL["Левый динамик"]
    Amplifier --> SpeakerR["Правый динамик"]

4. Пошаговое подключение

Подготовка к пайке:

1. Зачистите концы проводов на достаточную длину.
2. "Залудите" (покройте тонким слоем припоя) контактные площадки на модуле и концы проводов. Это облегчит пайку и создаст более надежное соединение.

Подключение через регулятор напряжения 7805 (для систем с питанием >5В):

1. Припаяйте красный провод от контакта Vin=5V на модуле к правому выводу (Output) регулятора 7805.
2. Припаяйте черный провод от контакта GND на модуле к центральному выводу (GND) регулятора 7805.
3. Припаяйте еще один черный провод от контакта AGND на модуле к тому же центральному выводу (GND) регулятора 7805. Это создаст общую землю.
4. Подключите провод от левого вывода (Input) регулятора 7805 к положительной (+) клемме основного источника питания (например, 12В).
5. Подключите провод от центрального вывода (GND) регулятора 7805 к отрицательной (-) клемме основного источника питания.

Подключение аудиовыхода к усилителю:

1. Припаяйте провод (например, зеленый) к контакту LOUT на модуле.
2. Припаяйте провод (например, белый) к контакту ROUT на модуле.
3. Подключите провод от LOUT к левому входу (L+) усилителя.
4. Подключите провод от ROUT к правому входу (R+) усилителя.
5. Подключите провод от AGND (который уже соединен с GND регулятора) к входной земле (-) усилителя.

Подключение динамиков:

1. Подключите динамик(и) к выходным клеммам усилителя, соблюдая полярность, если она указана.

5. Тестирование и сопряжение

1. Включите питание системы.
2. Светодиод на Bluetooth модуле должен загореться или начать мигать.
3. Через динамик может прозвучать звук готовности к сопряжению.
4. На вашем смартфоне включите Bluetooth и выполните поиск устройств.
5. Найдите устройство с названием вроде "CA-6928 5.0 BT" и выполните сопряжение (Pair).
6. После успешного сопряжения (обычно сопровождается звуковым сигналом) включите музыку на телефоне.
7. Звук должен воспроизводиться через подключенный динамик.

6. Рекомендуемые применения

Обновление старой техники:

DIY аудиопроекты:

7. Советы по настройке и возможные проблемы

Качество звука:

• Для получения полноценного стереозвучания используйте стереоусилитель и два динамика.
• Если при воспроизведении слышны шумы или помехи, проверьте качество соединений и правильность подключения общей земли.
• При размещении модуля внутри металлического корпуса возможно снижение радиуса действия Bluetooth — учитывайте это при проектировании.

Питание системы:

• Для мобильных проектов можно использовать литий-ионные аккумуляторы, но обязательно через стабилизатор напряжения 5В.
• Модуль потребляет очень мало энергии, что делает его подходящим для проектов с питанием от аккумуляторов.
• Если планируете создать портативное решение, учтите энергопотребление усилителя — оно может быть значительно выше, чем у самого Bluetooth модуля.
