XR2206 Генератор сигналов (набор DIY с корпусом)

Есть в наличии

Код товара: 1276

229.00 грн

Нашли дешевле?

-Входное напряжение-: 9 - 12 В

-Рабочая частота-: 1 Гц - 1 МГц

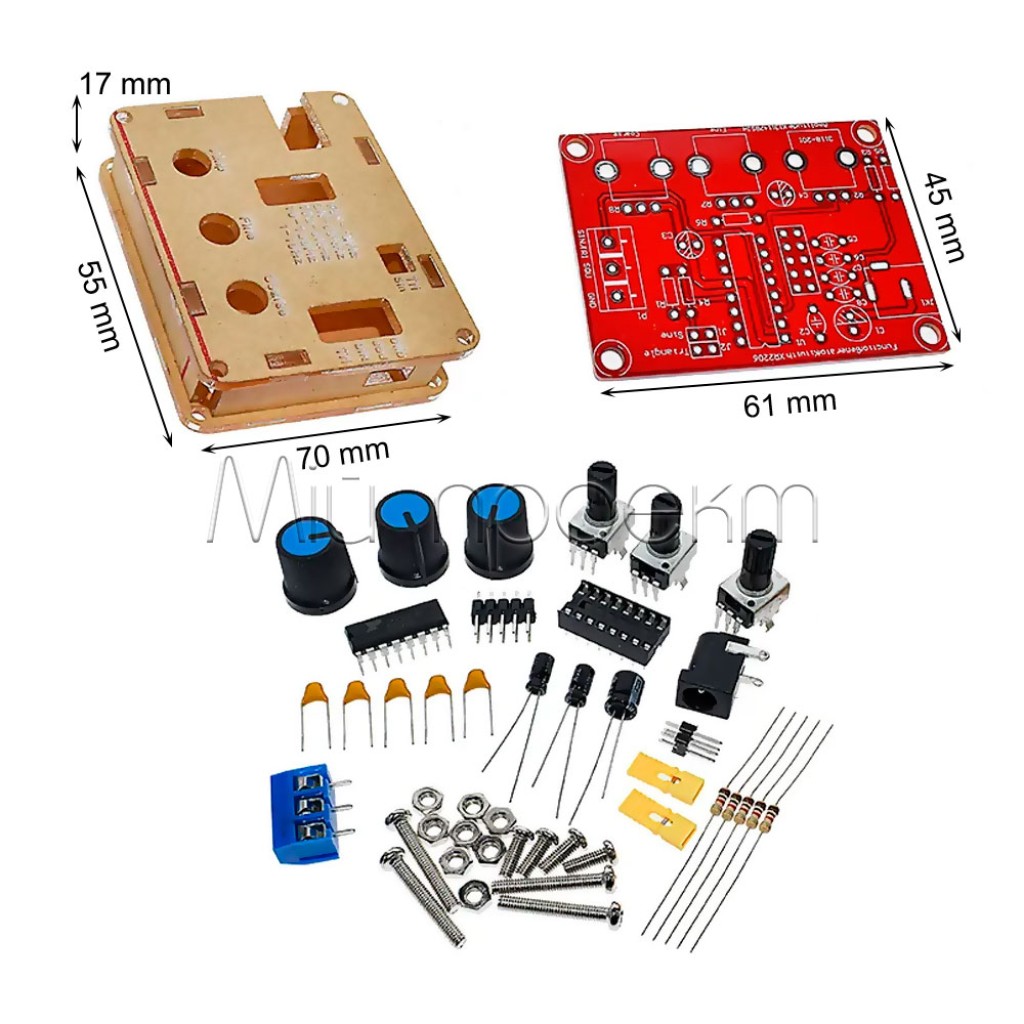

-Размеры-:71 х 54 х 17 мм

-Амплитуда выходного напряжения синус/треугольник-:0 - 3 В

-Амплитуда выходного напряжения прямоугольного сигнала-:8 В

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

XR2206 Генератор сигналов (набор DIY с корпусом)

Код товара: 1276

229.00 грн

Описание

🔌 Генератор сигналов XR2206

Многофункциональный генератор синусоидальных, треугольных и прямоугольных сигналов с частотой до 1 МГц

Общее описание

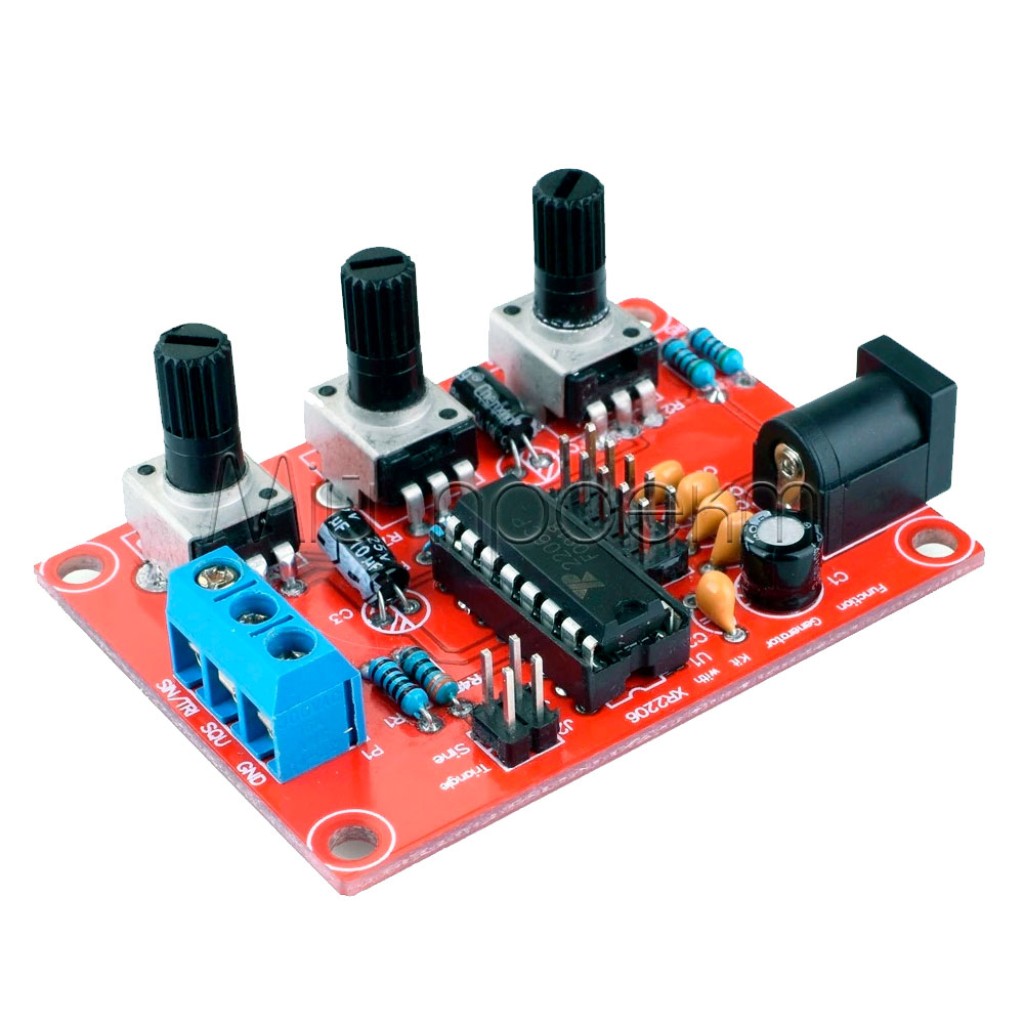

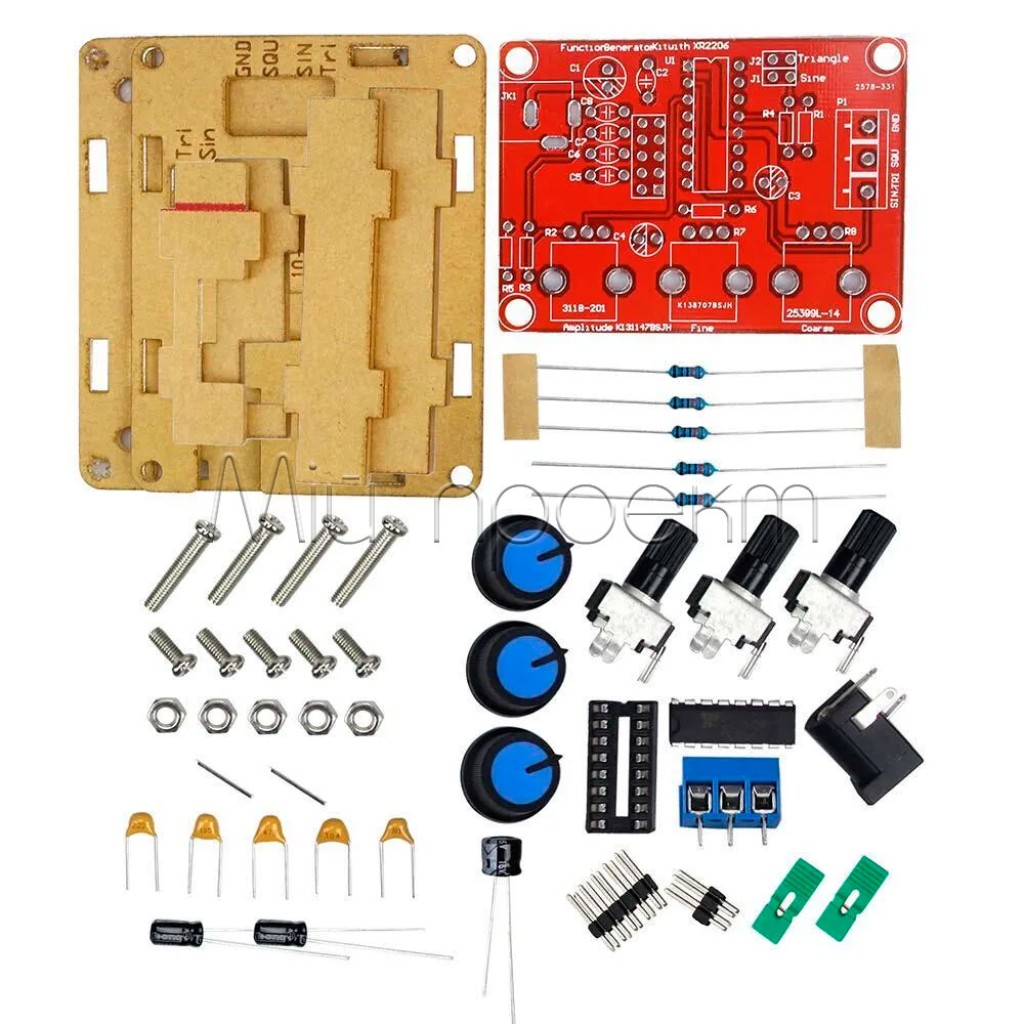

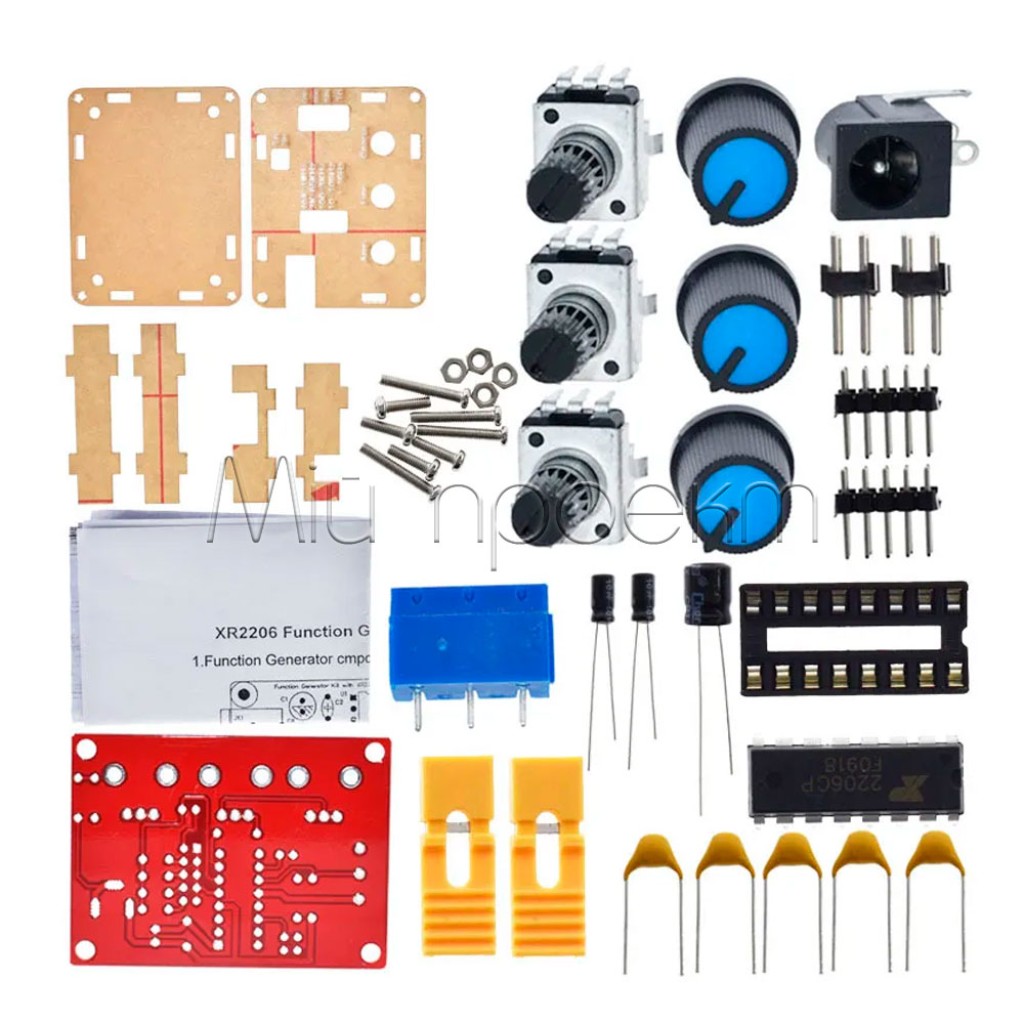

Генератор сигналов XR2206 – компактный лабораторный прибор для генерации высококачественных аналоговых и цифровых сигналов различной формы. Модуль обеспечивает формирование синусоидальных, треугольных и прямоугольных сигналов с широким диапазоном частот от 1 Гц до 1 МГц. Благодаря возможности точной настройки параметров сигнала и стабильной работе, генератор идеально подходит для тестирования, настройки и ремонта электронных схем, образовательных целей, лабораторных экспериментов и разработки прототипов. Прибор поставляется в виде набора для самостоятельной сборки с акриловым корпусом, который защищает электронные компоненты и придает устройству завершенный профессиональный вид.

✅ Технические преимущества:

• Многофункциональность – одновременная генерация трех типов сигналов (синусоидальный/треугольный и прямоугольный) с раздельными выходами, что позволяет использовать устройство для широкого спектра задач без необходимости переключения между режимами
• Широкий частотный диапазон – возможность настройки частоты от 1 Гц до 1 МГц с пятью поддиапазонами (1-10 Гц, 10-100 Гц, 100-3 кГц, 3-65 кГц, 65-1000 кГц), что делает генератор универсальным для разнообразных задач
• Точное регулирование – наличие двух отдельных регуляторов частоты (грубая и точная настройка) позволяет устанавливать частоту сигнала с высокой точностью для проведения прецизионных экспериментов
• Регулируемая амплитуда – возможность изменения амплитуды синусоидального и треугольного сигналов с помощью отдельного потенциометра, что позволяет тестировать схемы при разных уровнях входного сигнала
• Удобный интерфейс – четкие маркировки на корпусе, цветные регуляторы и терминальные выходы с винтовыми зажимами делают эксплуатацию прибора интуитивно понятной даже для начинающих

🔧 Идеальное решение для:

Тестирование аналоговых схем

Учебные лаборатории

Ремонт аудиооборудования

Настройка фильтров

Любительская радиоэлектроника

Разработка прототипов

💡 Широкие возможности применения:

Образовательная сфера – идеальный инструмент для учебных лабораторий по электронике, где студенты могут визуально наблюдать за характеристиками различных типов сигналов, изучать принципы генерации колебаний и исследовать реакцию электронных схем на различные входные сигналы. Модуль позволяет практически демонстрировать концепции частоты, амплитуды и формы сигнала.
Тестирование аудиооборудования – низкочастотный диапазон генератора (1-20000 Гц) идеально подходит для калибровки, настройки и ремонта аудиоусилителей, эквалайзеров, фильтров и других компонентов звуковой аппаратуры. С помощью синусоидального сигнала можно определять АЧХ и выявлять искажения в аудиотрактах.
Разработка и настройка фильтров – используя различные формы сигнала и широкий диапазон частот, инженеры могут тестировать характеристики НЧ, ВЧ, полосовых и режекторных фильтров, определяя их частоты среза, крутизну спада АЧХ и другие параметры. Особенно полезно для разработки аналоговых схем обработки сигналов.
Проверка цифровой логики – прямоугольные сигналы с регулируемой частотой могут применяться для тестирования цифровых схем, микроконтроллеров, счетчиков и регистров, обеспечивая синхронизирующие импульсы или входные данные с известной частотой. Возможность получения частот от 1 Гц до 1 МГц делает генератор универсальным для различных цифровых устройств.

📦 Детальные технические характеристики:

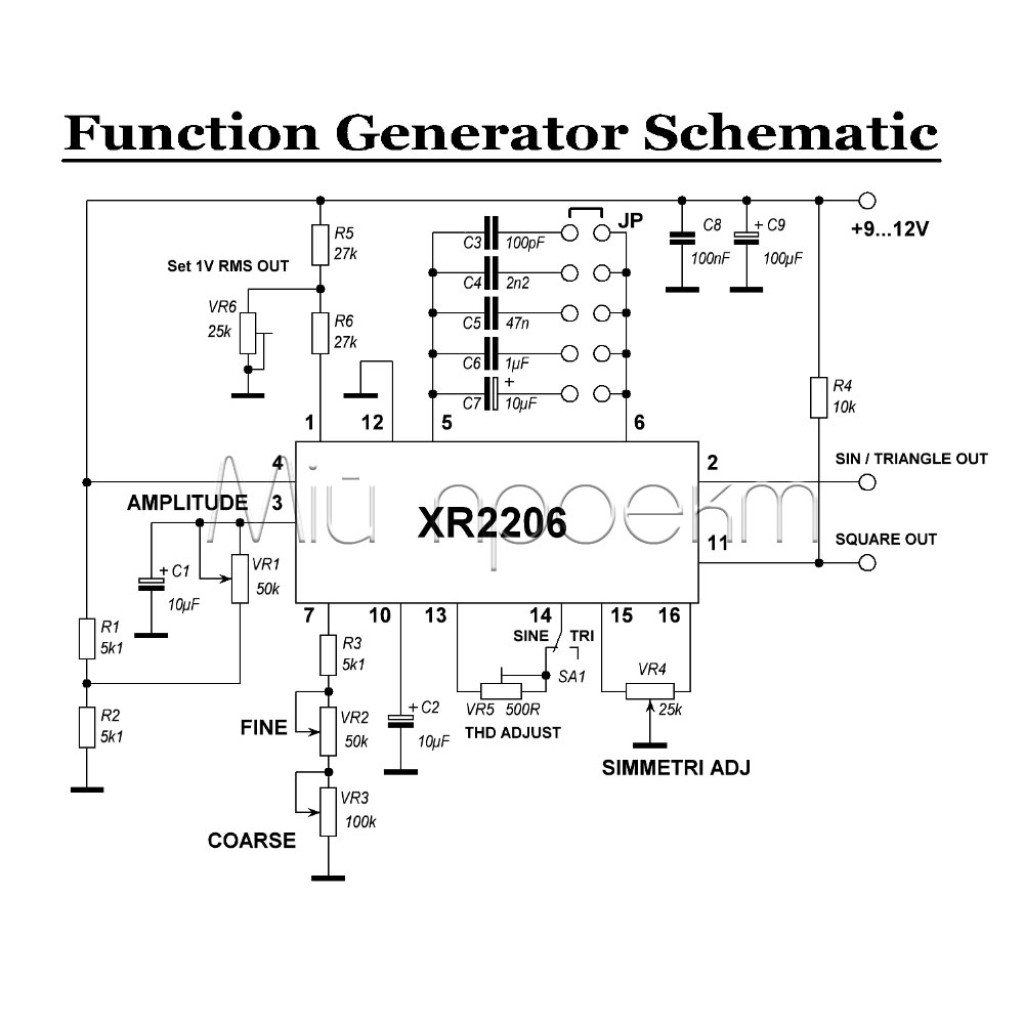

Ядро генератора: Монолитная микросхема XR2206
Типы выходных сигналов:
- Синусоидальный (переключается джампером J2)
- Треугольный (переключается джампером J2)
- Прямоугольный (всегда доступен отдельно)
Диапазон частот: 1 Гц - 1 МГц (для синусоидальных/треугольных), до 5 МГц для прямоугольных (с ухудшением формы)
Поддиапазоны частот (джамперный блок J1):
- 1-10 Гц
- 10-100 Гц
- 100-3000 Гц
- 3-65 кГц
- 65-1000 кГц
Регулирование частоты:
- Грубая настройка (потенциометр R8)
- Точная настройка (потенциометр R7)
Регулирование амплитуды: Регулируемая для синусоидальных/треугольных сигналов (потенциометр R2)
Амплитуда прямоугольного сигнала: Фиксированная, около напряжения питания (~7 В при питании 12 В)
Выходные разъемы: Винтовые терминалы для GND, SIN/TRI и SQU
Напряжение питания: 9-12 В постоянного тока
Разъем питания: Стандартный DC-Jack 5.5×2.1 мм

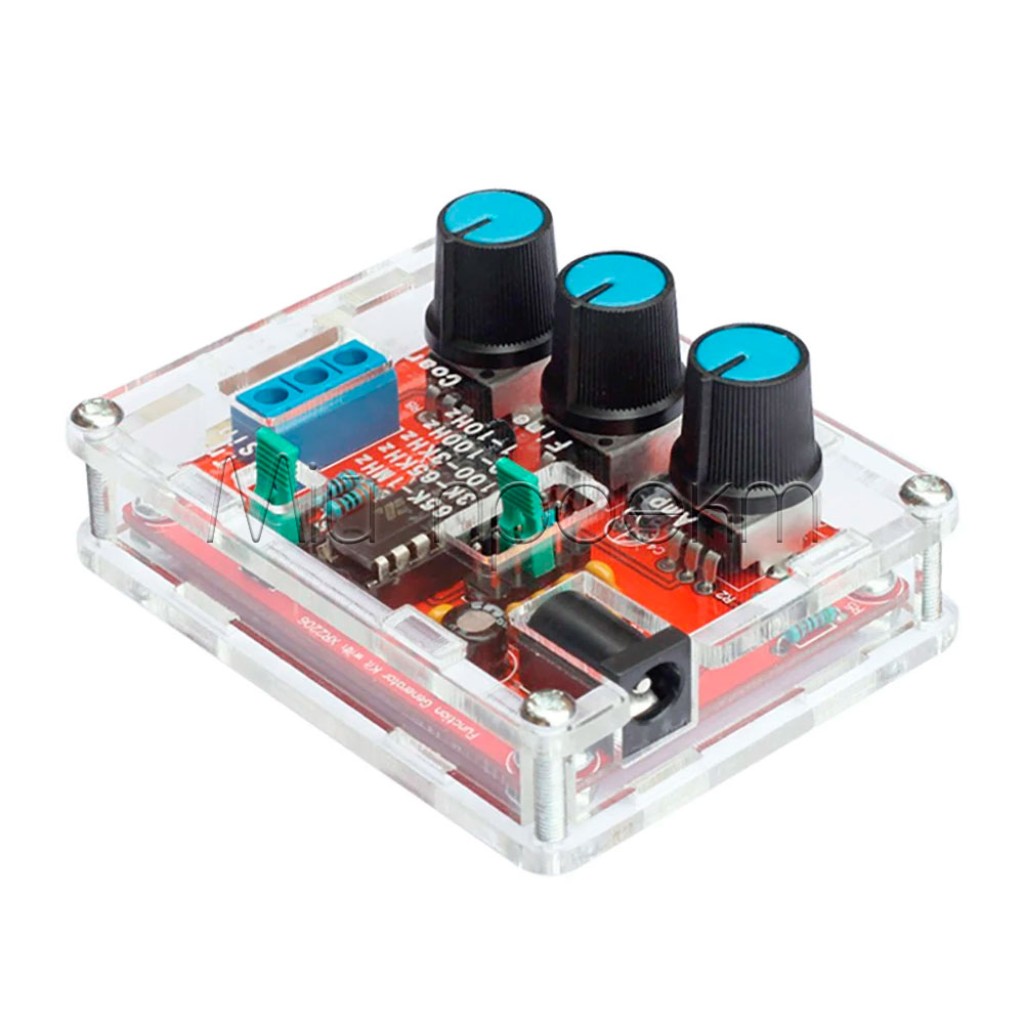

Корпус: Акриловый, с маркировкой функций
Управление: 3 потенциометра с синими ручками
Размеры (примерно): Компактный форм-фактор

⚠️ Важные аспекты использования:

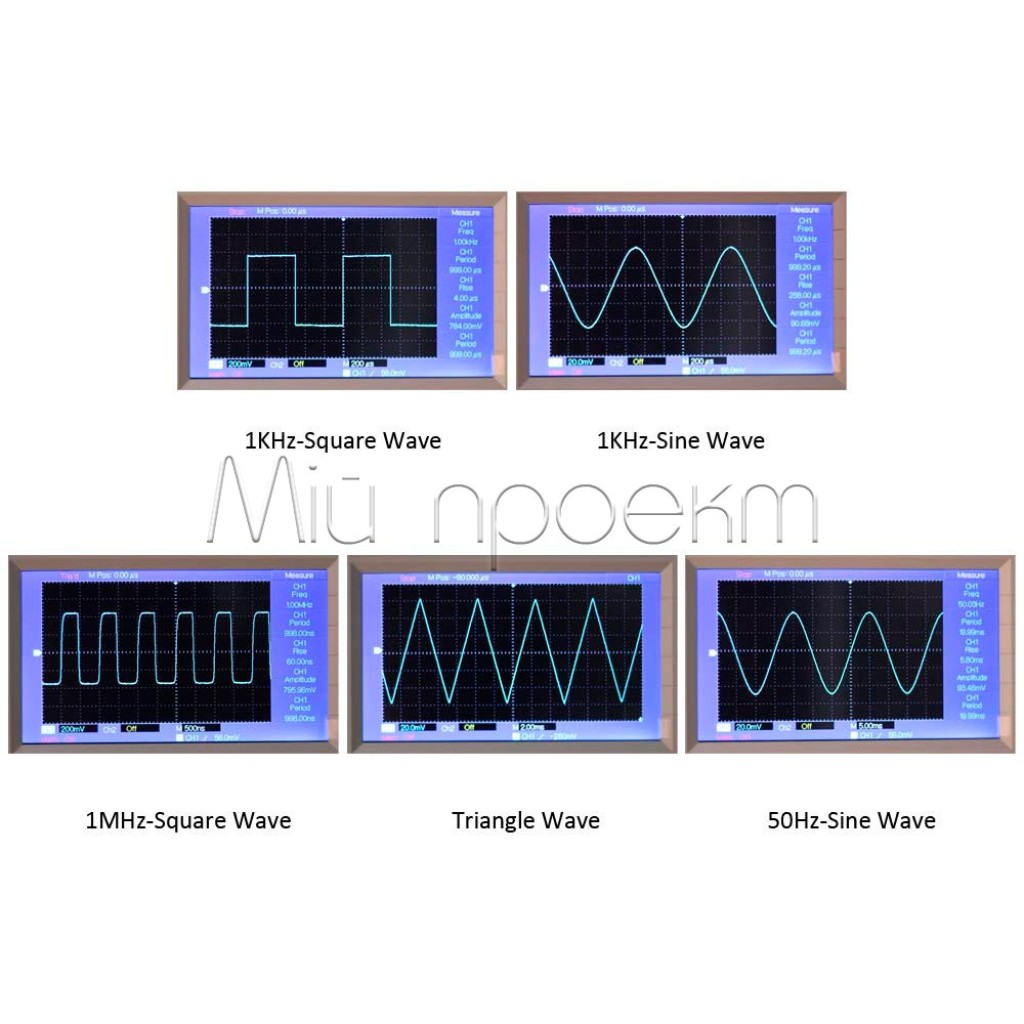

Качество сигнала на высоких частотах – следует учитывать, что качество сигнала постепенно ухудшается при приближении к верхней границе частотного диапазона. Особенно это касается прямоугольных сигналов на частотах выше 1 МГц, где форма волны становится значительно искаженной и больше похожа на синусоиду, чем на четкий прямоугольный импульс.
Отсутствие регулирования рабочего цикла – важным ограничением модуля является невозможность регулирования скважности (длительности) прямоугольных импульсов, что ограничивает использование генератора для задач, требующих модуляции ширины импульса (PWM). При необходимости PWM-сигналов рекомендуется использовать специализированные генераторы с такой функцией.
Настройка после сборки – после первой сборки модуля может потребоваться небольшая настройка формы синусоидального сигнала для минимизации искажений. Это можно осуществить путем незначительной корректировки соответствующих резисторов на плате в соответствии с документацией к микросхеме XR2206.
Стабильность частоты – для получения максимально стабильной частоты рекомендуется использовать качественный стабилизированный источник питания, поскольку колебания напряжения питания могут влиять на параметры генерируемого сигнала, особенно на высоких частотах.

Генератор сигналов XR2206 – это идеальное решение для ваших проектов электроники и лабораторных экспериментов. За непревзойденным соотношением цена/функциональность этот прибор станет незаменимым помощником как для начинающих, так и для опытных электронщиков.

#ГенераторСигналов #XR2206 #ЛабораторноеОборудование #Электроника #Радиолюбитель

Характеристики

-Основные-

-Входное напряжение-

9 - 12 В

-Рабочая частота-

1 Гц - 1 МГц

-Дополнительные-

-Размеры-

71 х 54 х 17 мм

-Амплитуда выходного напряжения синус/треугольник-

0 - 3 В

-Амплитуда выходного напряжения прямоугольного сигнала-

8 В

Отзывы

Рейтинг товара

Отзывов: 1

николай

05 ноября (21:18)

не було в комплекті одного конденсатора с5 105. прийдеться покупати на ринку
