Кратко о XL7015

XL7015 — регулируемый понижающий DC-DC преобразователь для питания маломощной электроники от источника с более высоким постоянным напряжением. Модуль позволяет настроить выход в пределах 5–20 В, имеет максимальный выходной ток 0,8 А и максимальную мощность 7 Вт.

Для практической эксплуатации рекомендуемый входной диапазон составляет 5–40 В. Значение 80 В является верхним заявленным пределом, а не рекомендуемым напряжением для постоянной работы. Модуль только понижает напряжение: входное напряжение должно превышать настроенное выходное как минимум приблизительно на 2 В.^[1]

Перед подключением нагрузки обязательно настройте выход подстроечным потенциометром и проверьте его измерительным прибором.

Ключевые характеристики

Тип преобразования: понижающий DC-DC, buck / step-down
Контроллер: XL7015
Входное напряжение: 5–80 В DC; рекомендуется 5–40 В
Выходное напряжение: 5–20 В DC, регулируемое
Максимальный выходной ток: 0,8 А
Ориентир для длительной работы: до 0,6 А при 5 В; до 0,4 А при 15 В и выше, с уменьшением тока при нагревании
Максимальная выходная мощность: 7 Вт
Минимальный запас между входом и выходом: приблизительно 2 В^[1]
Частота преобразования: 150 кГц^[1]
Защитные функции: тепловое отключение, ограничение тока, защита выхода от короткого замыкания^[1]
Настройка: подстроечный потенциометр

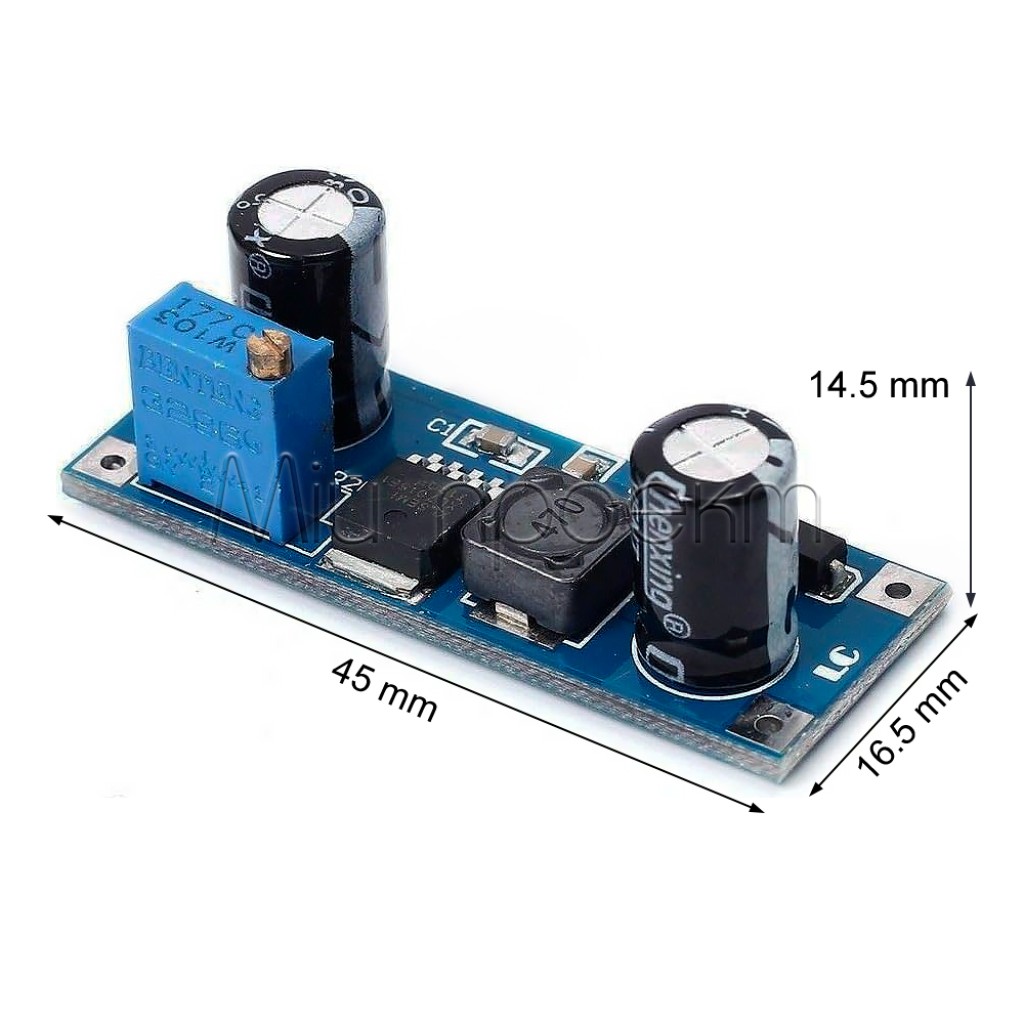

Размеры модуля: 45 × 16,5 × 14,5 мм

Подробное описание и особенности

Понижение и регулировка напряжения

Модуль преобразует более высокое постоянное напряжение в более низкое стабилизированное. Выход регулируется потенциометром в пределах 5–20 В, поэтому одна плата может формировать распространённые линии питания 5 В, 9 В, 12 В или 15 В, если источник имеет достаточное напряжение, а нагрузка соответствует допустимым пределам по току и нагреву.

XL7015 не повышает напряжение. Например, для стабильного выхода 20 В требуется входное напряжение выше 22 В; при недостаточном запасе выходное напряжение будет проседать или не достигнет установленного значения.^[1]

Ток, мощность и нагрев

Значение 0,8 А является максимальным пределом, а не универсальным длительным током для всех сочетаний напряжений. Для непрерывной работы ориентируйтесь на меньшую нагрузку: до 0,6 А при выходе 5 В и до 0,4 А при 15 В и выше, одновременно не превышая 7 Вт.^[1] Фактический запас зависит от входного и выходного напряжения, вентиляции, монтажа и температуры окружающей среды.

После запуска проверьте выходное напряжение и нагрев под фактической нагрузкой. Если температура заметно повышается, выходное напряжение проседает или работа становится нестабильной, уменьшите ток и улучшите вентиляцию.

Защитные функции и пределы их действия

Контроллер XL7015 имеет тепловое отключение, ограничение тока и режим защиты выхода от короткого замыкания.^[1] Эти функции не заменяют внешний предохранитель, не компенсируют ошибочно установленное выходное напряжение и не защищают вход от обратной полярности.

Подойдёт / не подойдёт

Подойдёт

для получения 5–20 В от стабилизированного источника с более высоким постоянным напряжением;
для вспомогательного питания контроллеров, датчиков, индикаторов и небольших электронных узлов;
для 12-, 24- или 36-вольтовых DC-систем, если пиковое входное напряжение и потребление соответствуют рабочим пределам;
для LED-модулей постоянного напряжения с известными напряжением и током.

Не подойдёт

для повышения напряжения или стабилизации выхода, который почти равен входу;
для нагрузок, которым требуется длительный ток выше возможностей модуля;
для прямой зарядки аккумуляторов без отдельного контроля тока и алгоритма для нужного химического типа;
для мощных светодиодов, которым требуется драйвер стабилизации тока;
для прямого подключения к сети переменного тока.

Примеры применения

Вспомогательная линия 5 В или 12 В

Питание контроллера, датчиков, индикатора или другого маломощного узла от 12-, 24- или 36-вольтового DC-источника после настройки выхода и проверки тока.

Низковольтное освещение

Питание готового LED-модуля или ленты со стабилизацией напряжения, если нагрузке не требуется драйвер постоянного тока и она не превышает допустимую мощность.

Макетирование и ремонт

Создание регулируемой вспомогательной линии 5–20 В в лабораторном стенде или прототипе с обязательным контролем выхода и температуры.

Подключение и настройка

Сверьте рабочие пределы
Убедитесь, что источник выдаёт постоянное напряжение в рекомендуемом диапазоне 5–40 В, требуемое выходное напряжение находится в пределах 5–20 В, а входное превышает его приблизительно на 2 В или более.
Предусмотрите защиту входа
Модуль не защищён от обратной полярности. Если возможна ошибка подключения, установите последовательно в плюсовой вход подходящий защитный диод, например диод Шоттки SS310 на 100 В и 3 А: анод к источнику, катод с полосой к входу модуля.
Подключите источник без нагрузки

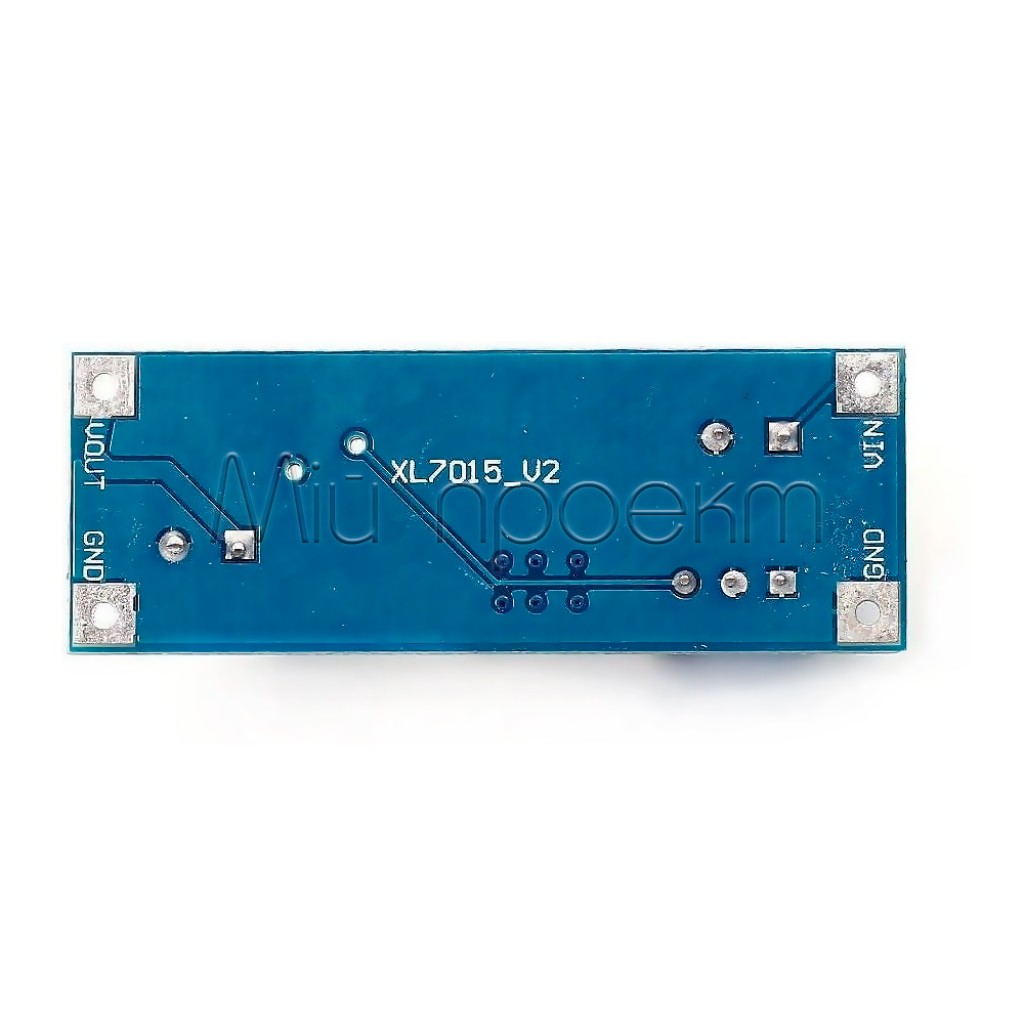

Обесточьте схему, подключите плюс и минус к соответствующим входным контактам и ещё раз проверьте полярность перед включением.
Установите выходное напряжение
Контролируйте выход измерительным прибором и медленно вращайте подстроечный потенциометр до нужного значения. Не определяйте напряжение только по положению регулятора.
Подключите и проверьте нагрузку
Обесточьте модуль, подключите потребитель, затем проверьте напряжение, стабильность и нагрев в рабочем режиме. При чрезмерном нагреве уменьшите ток.

Ограничения и безопасность

Не перепутайте полярность

Обратная полярность на входе может повредить модуль. Проверяйте подключение до подачи питания и при необходимости добавляйте отдельную защиту.

Сначала настройте выход

Ненастроенное выходное напряжение может повредить подключённую электронику. Установите и измерьте нужное значение без целевой нагрузки.

80 В — не рекомендуемый постоянный режим

Для штатной эксплуатации используйте рекомендуемый диапазон 5–40 В и оставляйте запас до предельных значений источника и компонентов. Высокое постоянное напряжение требует изоляции, корпуса, предохранителя и безопасных монтажных расстояний.

0,8 А не гарантируется во всех режимах

Допустимый длительный ток уменьшается с ростом выходного напряжения и нагрева. Не превышайте 7 Вт, оставляйте запас и контролируйте температуру под фактической нагрузкой.

Защитите открытую плату

Не допускайте контакта с металлическими предметами, влагой или проводящей пылью. Для стационарной работы установите модуль в вентилируемый корпус.

Альтернативы и совместимые товары

Больший ток при входном напряжении до 55 В

Если требуется ток до 2 А и выходное напряжение 3–16 В, рассмотрите понижающий преобразователь MP4560, предварительно сверив напряжение источника и тепловой режим.

Выходное напряжение выше 20 В

Для источников 12–120 В и регулируемого выхода 1,5–48 В доступен высоковольтный понижающий преобразователь до 1,5 А. Перед заменой сверьте все пределы с вашим источником и нагрузкой.

FAQ

Можно ли получить 20 В от входа 20 В?

Нет. XL7015 работает только на понижение и требует приблизительно 2 В запаса между входом и выходом, поэтому для стабильных 20 В на выходе требуется входное напряжение выше 22 В.^[1]

Можно ли постоянно нагружать модуль током 0,8 А?

0,8 А — максимальное значение. Для длительной работы используйте меньший ток, не превышайте 7 Вт и проверяйте нагрев; при 15 В и выше консервативный ориентир составляет до 0,4 А.

Можно ли заряжать аккумулятор?

Модуль регулирует напряжение, но не обеспечивает отдельную настройку зарядного тока или алгоритм для конкретного химического типа. Для зарядки требуется специализированный контроллер.

Почему выходное напряжение не меняется после небольшого поворота регулятора?

Подстроечный потенциометр может потребовать нескольких оборотов. Вращайте его постепенно и контролируйте выход измерительным прибором; не подключайте чувствительную нагрузку до завершения настройки.

Подходит ли модуль для светодиода без драйвера?

Только для LED-нагрузки, рассчитанной на стабилизированное напряжение. Мощному светодиоду со стабилизацией тока требуется соответствующий LED-драйвер.

Документация и рабочие кривые

Для выбора рабочего тока, запаса напряжения и оценки защитных режимов используйте XLSEMI XL7015 Datasheet, Rev. 1.8.
