Кратко о USB-AF на плате

USB-AF — гнездо USB Type-A Female, уже распаянное на плате 17 × 17 мм. Четыре вывода VBUS, D−, D+ и GND обеспечивают доступ к питанию и линиям данных для прототипирования, ремонта и встраивания гнезда USB-A в собственное устройство.

Это плата с разъёмом, а не USB-контроллер, хаб или преобразователь напряжения. Работу с данными должен обеспечивать совместимый контроллер, а допустимую нагрузку VBUS, защиту и режим зарядки определяет внешняя схема.

Ключевые характеристики

Тип разъёма: USB-AF, Type-A Female
Формат интерфейса: USB 2.0, 4 контакта

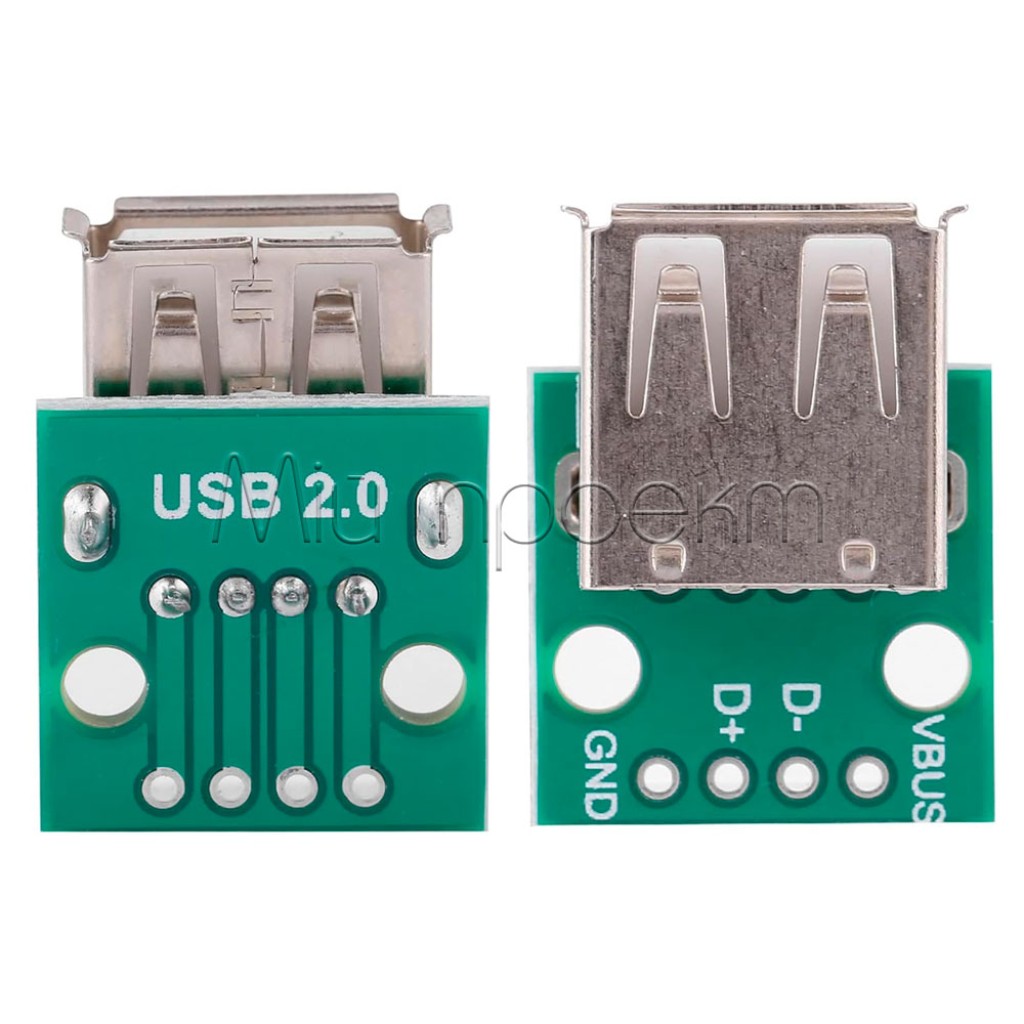

Выводы: VBUS, D−, D+, GND
Линия питания: VBUS, номинально 5 В
Исполнение: гнездо распаяно на PCB-плате

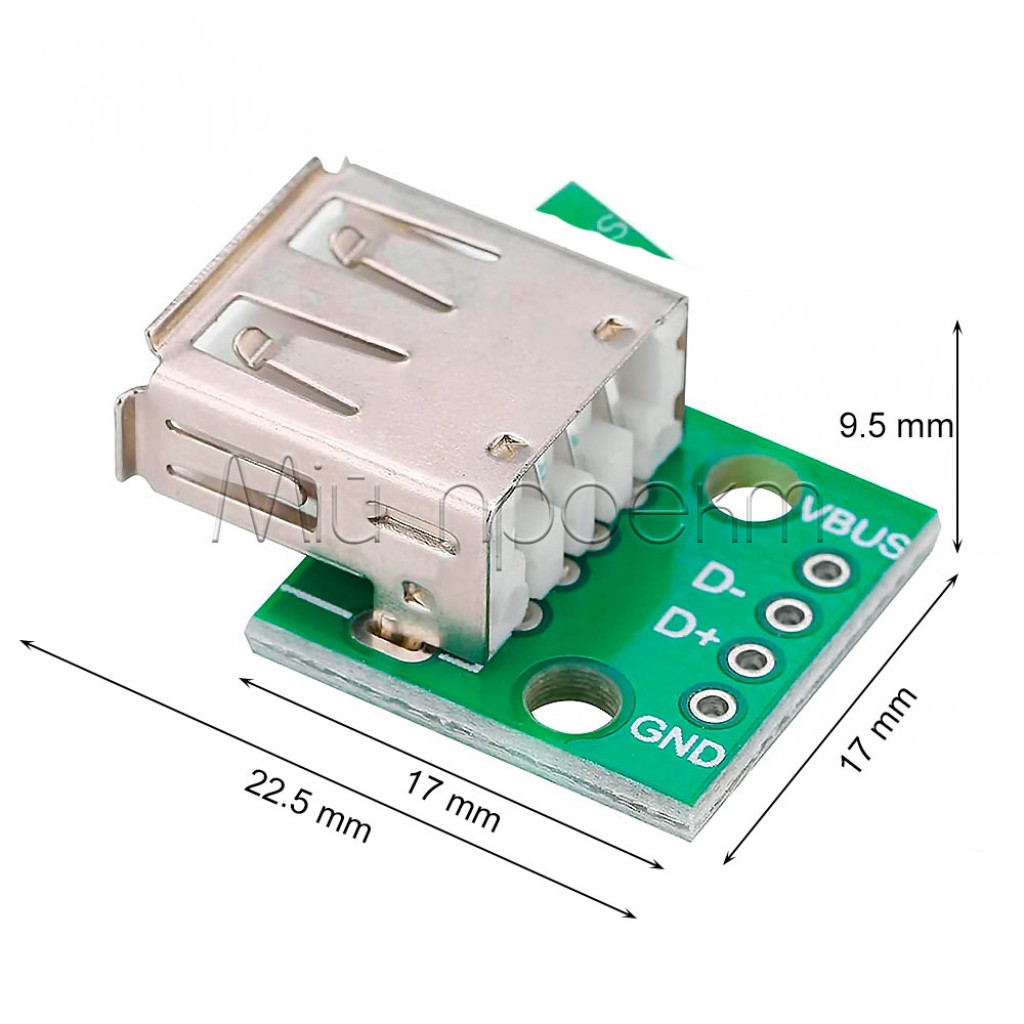

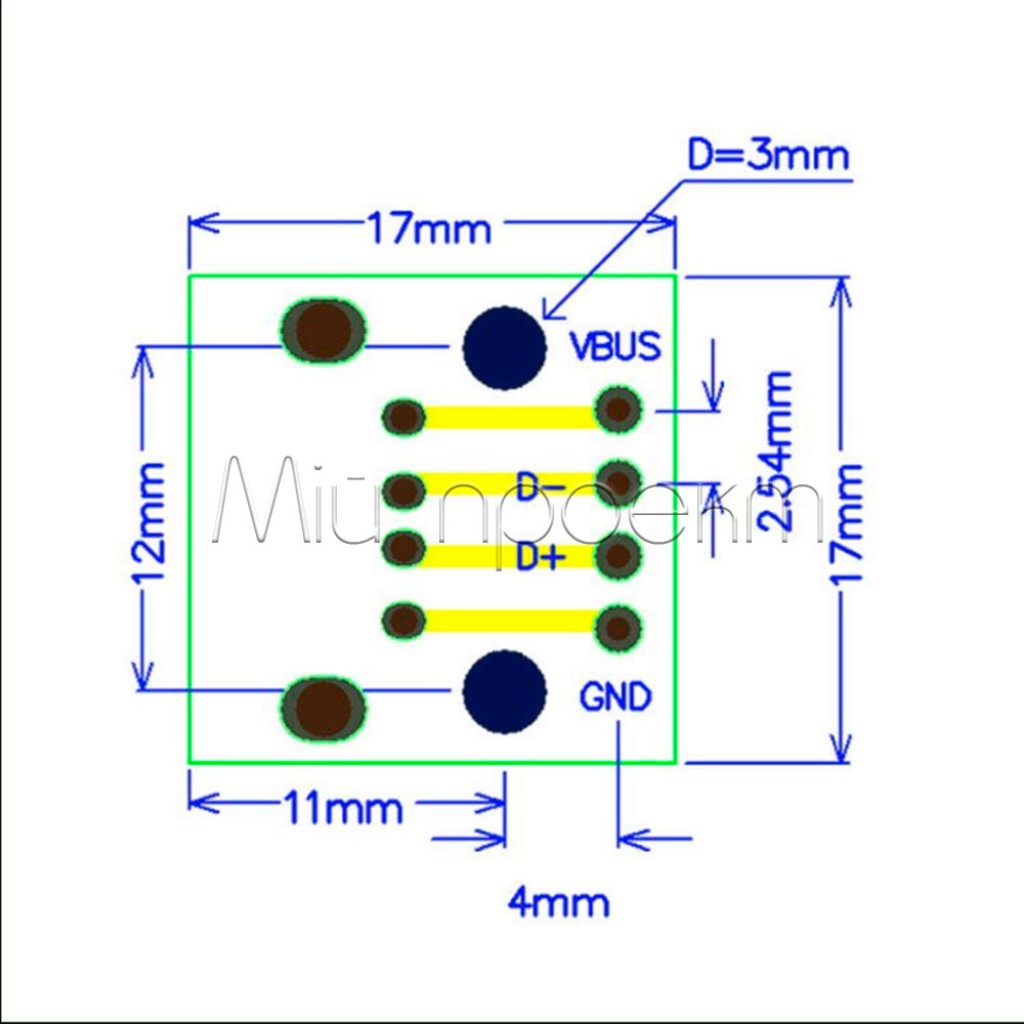

Размеры платы: 17 × 17 мм
Подключение: сквозные выводы для пайки
Монтаж: предусмотрены отверстия для механической фиксации

Подробное описание и особенности

Что делает плата

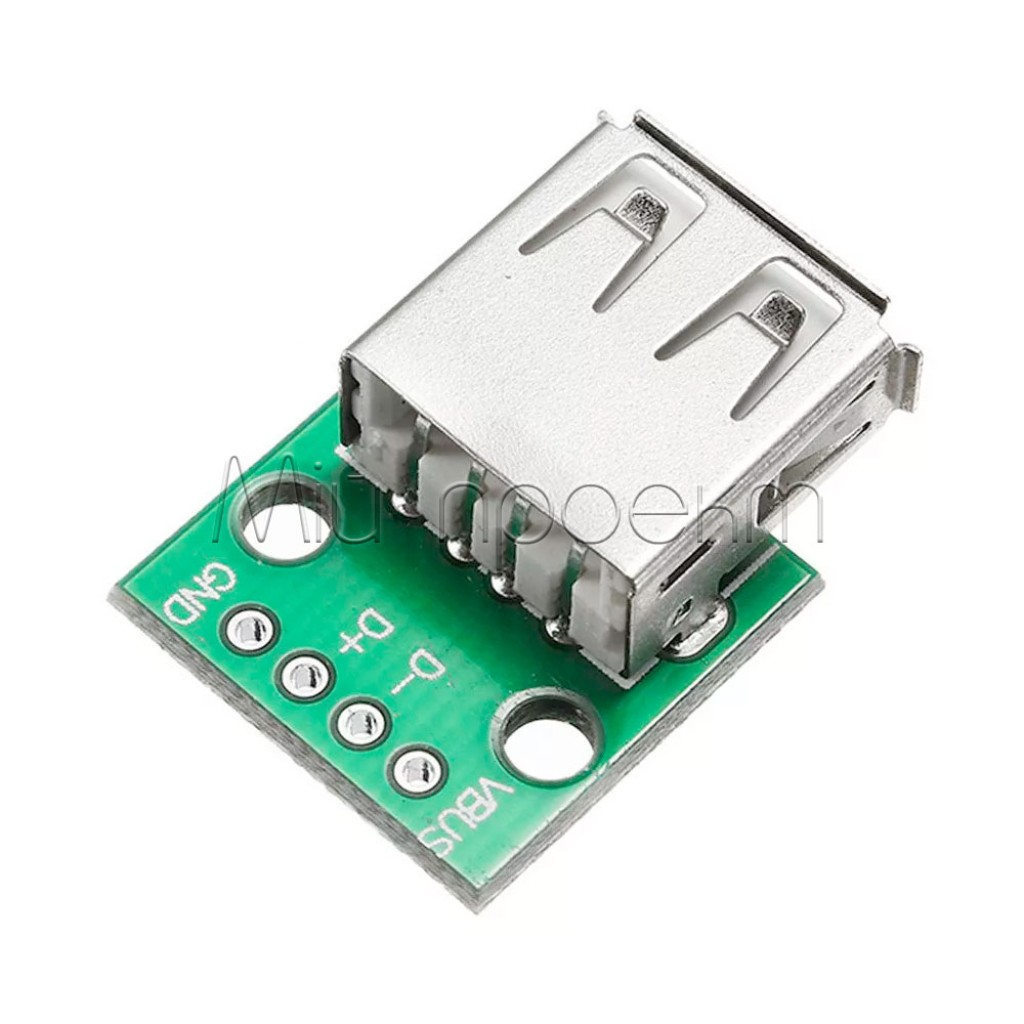

USB-AF выводит контакты гнезда на доступные паяльные отверстия. Это упрощает установку полноразмерного разъёма USB-A в макете, корпусе или ремонтном узле без монтажа самого гнезда непосредственно на основную плату.

VBUS и GND используются для 5-вольтового питания, а D− и D+ — для данных. Плата не стабилизирует напряжение и не задаёт ток: для USB-выхода нужен внешний источник 5 В с защитой, рассчитанный на фактическую нагрузку.

Данные и роль USB

Для подключения клавиатуры, флешки или другой USB-периферии управляющая плата должна поддерживать режим USB host и иметь соответствующее программное обеспечение.^[1] Само гнездо не добавляет эту функцию микроконтроллеру и не преобразует USB в UART.

Линии D+ и D− подключайте к одноимённым выводам совместимого USB-контроллера, не меняя их местами. Для работы с данными важны короткое аккуратное соединение, общая земля и правильная схема обвязки конкретного контроллера; максимальная скорость не определяется только типом гнезда.

Зарядка и механический монтаж

Разъём USB-A можно использовать как физический выход 5 В, но поддерживаемый режим зарядки зависит от источника и реализации линий D+ и D−.^[2] Не ожидайте Quick Charge, USB Power Delivery или другого протокола только из-за наличия гнезда.

Отверстия на плате позволяют разгрузить паяные соединения от усилия при вставке штекера. Для установки в корпус проверьте не только размер платы 17 × 17 мм, но и выступ разъёма, положение контактов и монтажных отверстий.

Подойдёт / не подойдёт

Подойдёт

для добавления гнезда USB-A Female к макету или самодельному устройству;
для вывода защищённого 5-вольтового питания на USB-A;
для подключения USB-периферии к плате с аппаратной и программной поддержкой USB host;
для учебного доступа к линиям VBUS, D−, D+ и GND;
для ремонта, если совпадают габариты, расположение разъёма и схема контактов.

Не подойдёт

как самостоятельный USB-host, USB-хаб или преобразователь USB–UART;
как стабилизатор напряжения, ограничитель тока или готовый зарядный модуль;
для гарантированной быстрой зарядки без отдельного совместимого контроллера;
для USB-C или USB 3.x с дополнительными контактами SuperSpeed;
как замена штатного разъёма без проверки механической посадки и разводки.

Примеры применения

USB-выход 5 В в самодельном устройстве

Гнездо можно подключить к защищённой стабилизированной шине 5 В для питания совместимой нагрузки. Источник, провода и защиту подбирают по фактическому току потребителя.

Порт для USB-периферии

Плата может служить физическим гнездом для клавиатуры или другой периферии в проекте на контроллере с USB-host. Контроллер должен обеспечивать питание порта, обработку протокола и поддержку необходимого класса устройства.

Ремонтный или тестовый переходник

Отдельные выводы позволяют проверять питание, целостность линий и макетировать замену повреждённого гнезда. Перед окончательным монтажом необходимо сверить контакты и механическую посадку.

Подключение

Определите роль разъёма
Заранее решите, нужен ли только 5-вольтовый выход или полноценное соединение с данными. Для периферии нужен USB-host; для зарядки — соответствующая схема питания и определения зарядного порта.
Проверьте маркировку

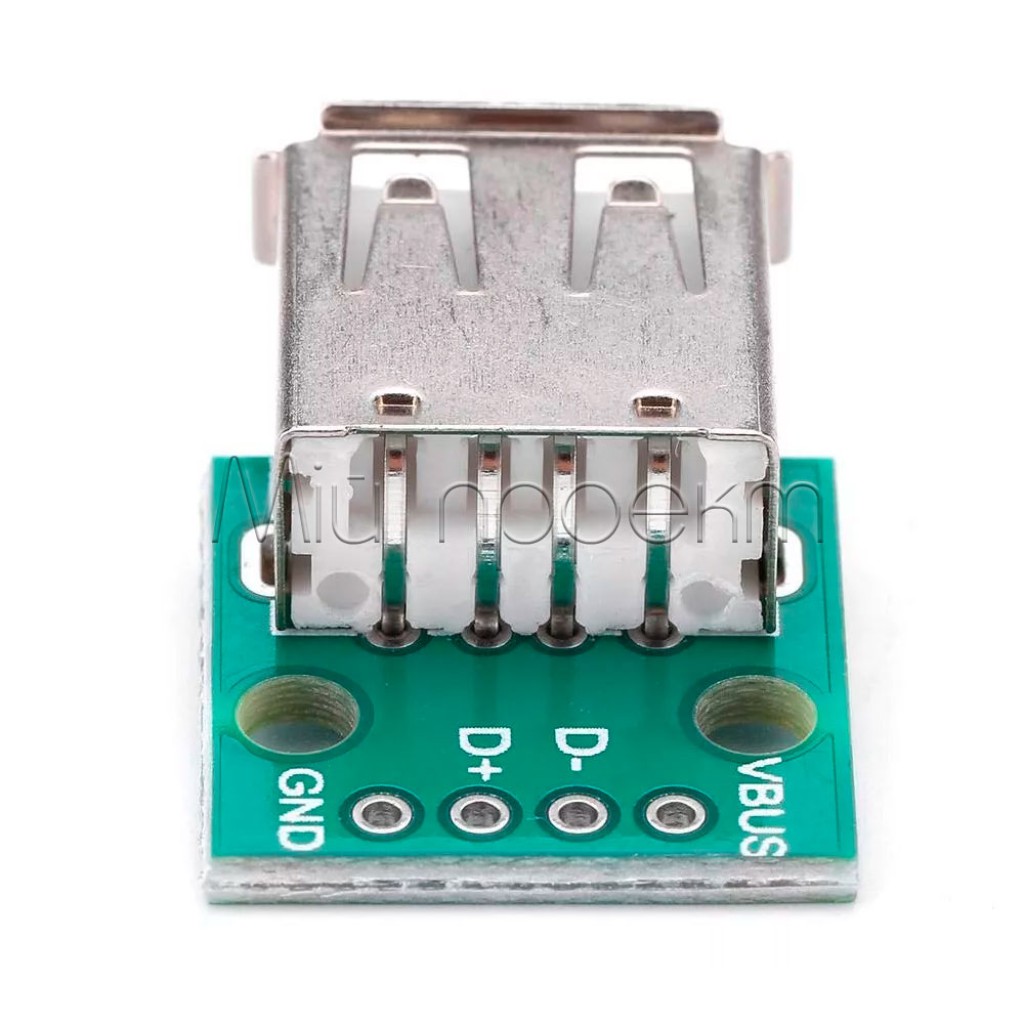

Перед пайкой сверьте VBUS, D−, D+ и GND на самой плате. При необходимости прозвоните каждый вывод до контакта гнезда мультиметром, не полагаясь только на положение отверстия.
Подключите питание
При выключенном источнике припаяйте VBUS к 5 В, а GND — к общей земле. Источник должен иметь ограничение тока и защиту от короткого замыкания.
При необходимости подключите данные
Соедините D− с D−, а D+ с D+ совместимого USB-контроллера. Соблюдайте требования его документации к обвязке и прокладке дифференциальной пары.
Проверьте перед подключением нагрузки
Убедитесь в отсутствии короткого замыкания между VBUS и GND, после чего подайте питание с безопасным ограничением тока. Для контроля напряжения и потребления 5-вольтовой USB-нагрузки можно использовать USB-тестер KCX-017 в пределах его диапазона.
Зафиксируйте плату
Используйте монтажные отверстия или другое механическое крепление, чтобы вставка и извлечение штекера не нагружали провода и места пайки.

Ограничения и безопасность

Не перепутайте VBUS и GND

Переполюсовка или подача неправильного напряжения может повредить подключённое USB-устройство и управляющую плату. Проверяйте напряжение и полярность до подключения устройства.

Не соединяйте два активных источника VBUS

Не подавайте питание на VBUS одновременно от двух независимых источников без специальной схемы развязки. Обратный ток может повредить источник, USB-порт или подключённое оборудование.

Защита должна быть внешней

Не используйте плату с разъёмом как ограничитель тока, защиту от короткого замыкания или контроллер зарядки. Эти функции должна выполнять внешняя схема.

USB 2.0 не гарантирует конкретную скорость

Стабильность обмена определяют USB-контроллер, обвязка, длина и геометрия D+/D−, кабель и программное обеспечение. Не рассчитывайте на максимальную скорость только по типу гнезда.

Проверяйте механическую посадку

Размер платы 17 × 17 мм не описывает всё необходимое пространство в корпусе. Перед сверлением и окончательным монтажом проверьте выступ гнезда и фактические координаты отверстий.

Совместимые товары и альтернативы

Если вместо гнезда нужен штекер, выберите штекер USB-AM на плате.
Если нужен не пассивный разъём, а готовый выход USB-A от источника постоянного напряжения, выбирайте по параметрам питания: QS-1205CBUL-3A с фиксированными 5 В при входном напряжении 6–24 В или CTP01 с поддержкой быстрой зарядки при входном напряжении 10–32 В.

FAQ

Можно ли подключить флешку к обычному микроконтроллеру?

Только если микроконтроллер или отдельный модуль поддерживает USB host, может питать порт и имеет программную поддержку накопителя.^[1] Само по себе гнездо USB-AF этого не обеспечивает.

Можно ли использовать плату для зарядки?

Плату можно использовать как физический 5-вольтовый выход, но ток, защиту и способ определения зарядного порта должна обеспечивать внешняя схема.^[2] Поддержка быстрых протоколов не появляется автоматически.

Преобразует ли плата напряжение?

Нет. VBUS непосредственно относится к внешней цепи питания; для стабилизации или преобразования нужен отдельный модуль.

Какой размер нужно учитывать для корпуса?

PCB-плата имеет размер 17 × 17 мм. Дополнительно оставьте место для самого гнезда, USB-штекера, проводов и монтажа; перед изготовлением корпуса проверьте фактическую посадку.

Гарантирована ли максимальная скорость USB 2.0?

Нет. Четыре вывода соответствуют интерфейсу USB 2.0, но фактический режим зависит от контроллера, схемы D+/D−, кабеля и программного обеспечения.
