Коротко о USB-AM на плате

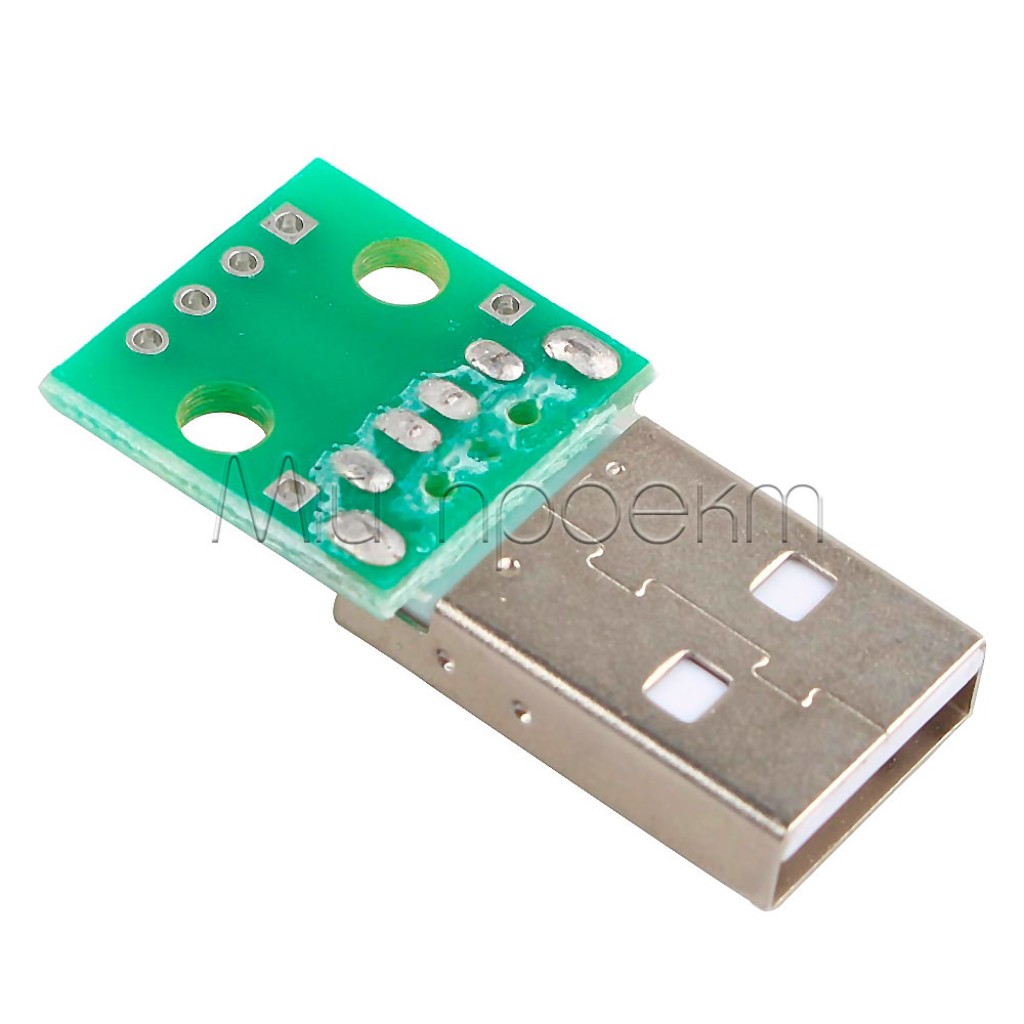

USB-AM — это штекер USB-A, распаянный на компактной PCB-плате с доступом к четырём контактам VBUS, D−, D+ и GND. Он позволяет подключить самодельное устройство напрямую к USB-A гнезду, взять питание от совместимого источника или подвести линии данных к контроллеру с аппаратной поддержкой USB.

Это плата-переходник, а не преобразователь интерфейсов или контроллер питания. Она не превращает UART или обычные GPIO в USB, а доступный ток и корректность обмена данными зависят от источника и схемы подключённого устройства.

Ключевые характеристики

Тип разъёма: штекер USB-A
Исполнение: разъём, распаянный на PCB-плате
Количество контактов: 4
Контакты: VBUS, D−, D+, GND
Общие размеры: 31 × 18 мм
Размеры PCB: 18 × 18 мм
Крепление: 2 монтажных отверстия
Допустимый ток: определяется USB-источником, нагрузкой и условиями монтажа

Подробное описание и особенности

Доступ к питанию и данным

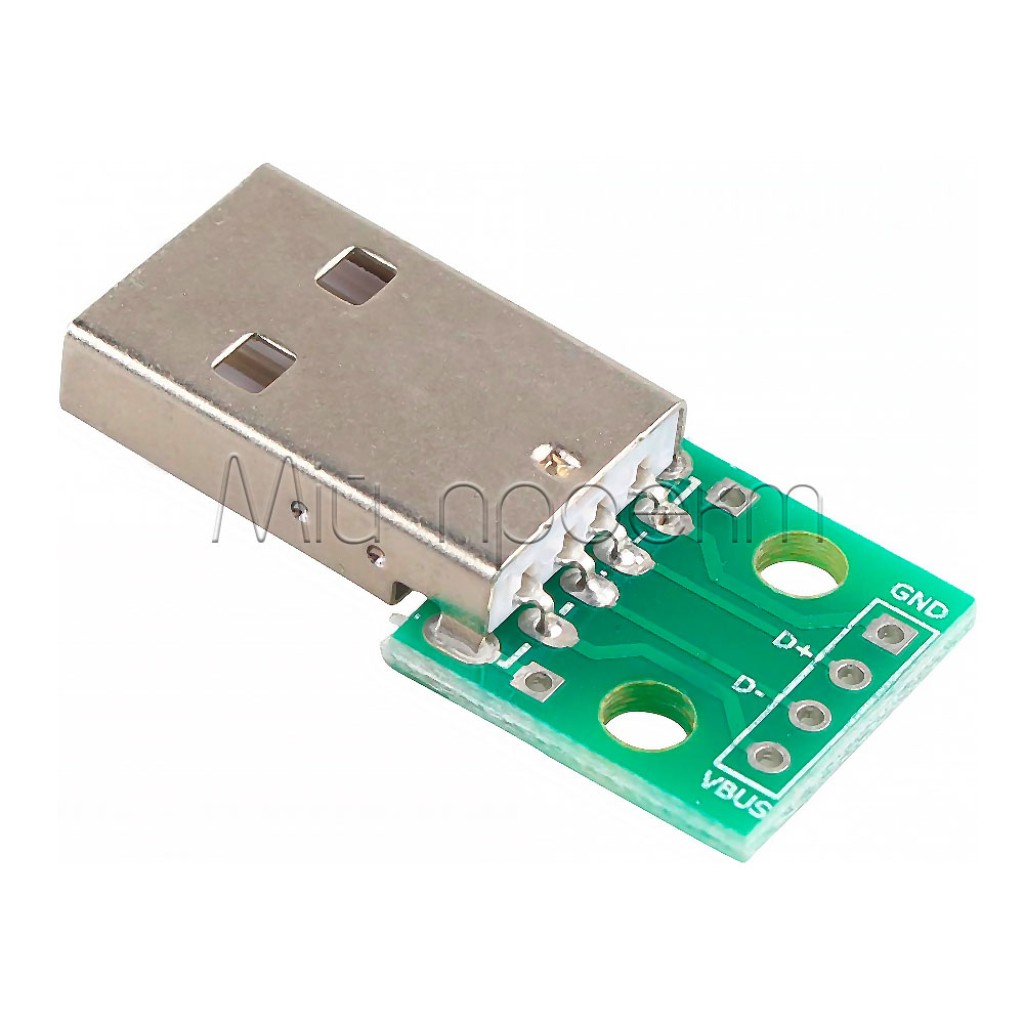

USB-AM выводит контакты штекера на паяльные площадки платы. VBUS и GND образуют линию питания, а D+ и D− — дифференциальную пару данных USB.^[1]^[2] Если нужно только питание, сигнальные контакты можно не подключать. Перед работой проверьте фактическое напряжение и доступный ток конкретного USB-источника.

Что нужно для передачи данных

Линии D+ и D− обеспечивают лишь физический доступ к USB-сигналам. Для обмена данными подключённая схема должна иметь USB-контроллер, необходимое программное обеспечение и корректное согласование интерфейса. Обычный UART, I²C или GPIO не становится USB после подключения к этим контактам.

Для стабильного USB-соединения линии D+ и D− следует прокладывать вместе, делать максимально короткими и избегать длинных ответвлений: лишняя длина и несогласованная прокладка ухудшают целостность сигнала.^[3] Четырёхконтактное исполнение не содержит дополнительных дифференциальных пар SuperSpeed, необходимых для USB 3.x.^[1]

Механическая установка

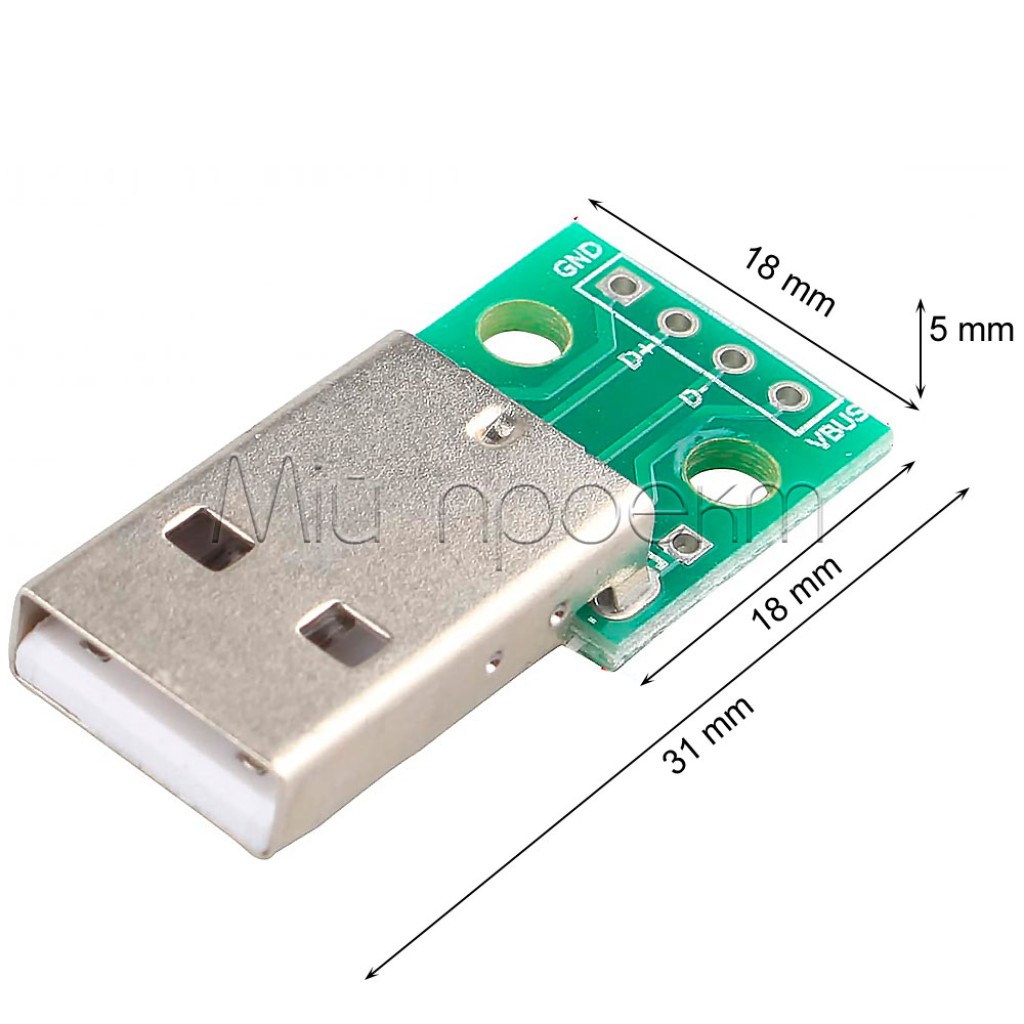

Общая длина платы со штекером составляет 31 мм, а сама PCB имеет размер 18 × 18 мм. Два монтажных отверстия помогают зафиксировать плату в корпусе или на стойках, чтобы нажатие и извлечение штекера не передавало всю механическую нагрузку на припаянные провода.

Подойдёт / не подойдёт

Подойдёт

для подведения питания от USB-A гнезда к маломощному прототипу после проверки параметров источника;
для самодельного USB-устройства на микроконтроллере с аппаратной поддержкой USB;
для доступа к VBUS, GND, D+ и D− во время отладки или проверки соединений;
для компактного монтажа со штекером, который вставляется напрямую в USB-A гнездо.

Не подойдёт

как USB-UART, USB-TTL или другой активный преобразователь интерфейсов;
как USB-A гнездо для подключения кабеля со штекером;
для линий SuperSpeed USB 3.x, поскольку доступны только четыре базовых контакта;
для гарантированного тока по одному универсальному значению без проверки USB-источника;
как стабилизатор напряжения, ограничитель тока или защита от неправильной полярности.

Примеры применения

Питание небольшого прототипа

Подключите VBUS и GND к низковольтной схеме, если она рассчитана на фактическое напряжение USB-источника. Потребление нужно проверить до длительной работы, а D+ и D− можно оставить неподключёнными.

Самодельное USB-устройство

Штекер можно использовать в устройстве на контроллере с нативным USB-device интерфейсом. D+ и D− подключают согласно рекомендованной схеме контроллера, а прошивка должна реализовывать нужный USB-класс.

Переходник для отладки

Открытые контакты удобны для проверки VBUS, GND, полярности и целостности соединений. Для анализа обмена по D+ и D− нужно оборудование, пригодное для USB-сигналов.

Подключение

Определите функцию платы
Для питания нужны VBUS и GND. Для передачи данных дополнительно нужны D+ и D− и совместимый USB-контроллер в подключённой схеме.
Паяйте без поданного питания
Отсоедините плату от USB-гнезда, подготовьте проводники и припаяйте их к площадкам по маркировке. Не перегревайте контакты разъёма.
Проверьте полярность и замыкания
До первого включения прозвоните VBUS и GND, убедитесь в отсутствии короткого замыкания и сверьте подключение D+ и D−.
Зафиксируйте плату
Используйте монтажные отверстия или другое механическое крепление и оставьте достаточно места для вставления штекера без перекоса.
Выполните первый запуск под контролем
Сначала проверьте напряжение без нагрузки, затем подключите схему и контролируйте ток и нагрев. Не ориентируйтесь на один фиксированный лимит для всех USB-портов.^[2]

Ограничения и безопасность

Не перепутайте VBUS и GND

Неправильная полярность или короткое замыкание может повредить USB-порт, плату или подключённую электронику. Проверяйте маркировку и прозванивайте монтаж перед подключением.

Не соединяйте два источника напрямую

Если устройство имеет собственное питание, не подавайте его напряжение обратно в VBUS USB-порта. Для схем с двумя источниками нужно отдельное согласование или развязка питания.

Плата не задаёт допустимый ток

Возможности питания зависят от типа USB-порта или адаптера, режима источника, проводников и нагрузки. Перед постоянной работой измерьте потребление и убедитесь, что источник не перегружается.

Снимите механическую нагрузку с пайки

Не используйте припаянные провода как единственное крепление. Зафиксируйте плату так, чтобы вставление и извлечение штекера не расшатывало проводники и контактные площадки.

Совместимые товары и решения

Для контроля напряжения, тока и накопленного заряда между USB-источником и этой платой можно использовать USB-тестер KCX-017; его рабочее напряжение ограничено диапазоном 3–7 В.
Если нужно USB-A гнездо с фиксированными 5 В от стабилизированного источника 6–26 В, подойдёт понижающий модуль HW-681 с двумя USB-разъёмами; USB-AM можно вставить в один из его выходов после проверки полярности и напряжения.

FAQ

Можно ли использовать USB-AM только для питания?

Да. Подключите VBUS и GND, а D+ и D− оставьте неподключёнными. Допустимое потребление определяйте по конкретному USB-источнику и нагрузке, а не по универсальному значению.^[2]

Преобразует ли плата UART в USB?

Нет. USB-AM лишь выводит контакты разъёма. Для UART нужен отдельный USB-UART преобразователь, а для нативного USB — контроллер с соответствующей периферией и прошивкой.

Поддерживает ли плата USB 3.x SuperSpeed?

Нет. Четыре контакта обеспечивают VBUS, GND и пару D+/D−, но не содержат дополнительных SuperSpeed-линий USB 3.x.^[1]

Почему USB-устройство может не определяться компьютером?

Проверьте, не перепутаны ли D+ и D−, есть ли общий GND, поддерживает ли контроллер режим USB device и соответствует ли схема его документации. Длинные или разнесённые сигнальные провода также могут ухудшить обмен.^[3]

Документы и источники

Texas Instruments, USB Type-C Configuration Channel (CC) Controller Selection Guide, SDAA284, 2026 — четыре базовых контакта USB 2.0 Type-A и отличие от разъёма с дополнительными SuperSpeed-контактами.
Microchip Technology, Universal Serial Bus (USB) Technology, 9 ноября 2023 года — назначение VBUS, GND, D+ и D− и зависимость доступного питания от режима USB.
Texas Instruments, USB 2.0 Board Design and Layout Guidelines, SPRAAR7A, январь 2013 года — рекомендации по короткой совместной прокладке D+ и D− и избеганию ответвлений.
