TTP229 Сенсорная емкостная клавиатура 16 клавиш

Производитель: Китай Код товара: 1379
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

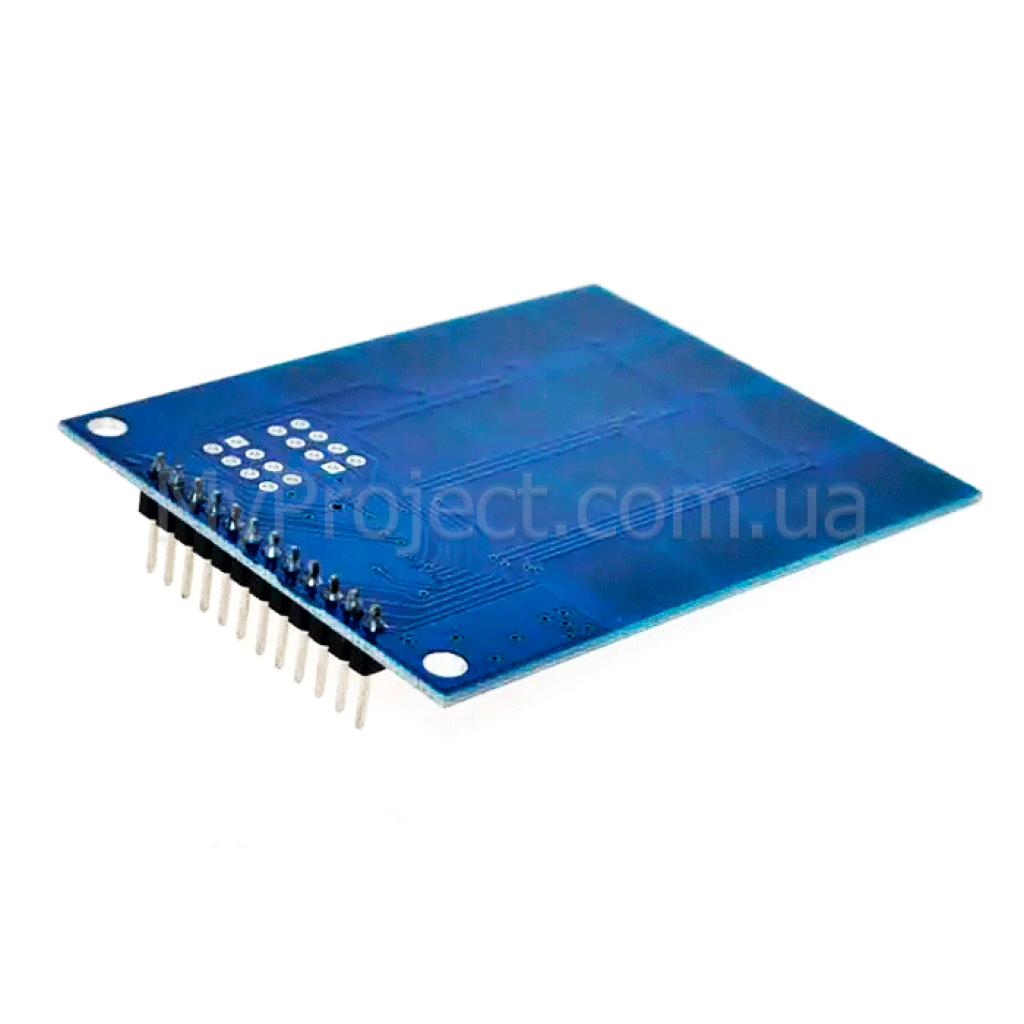

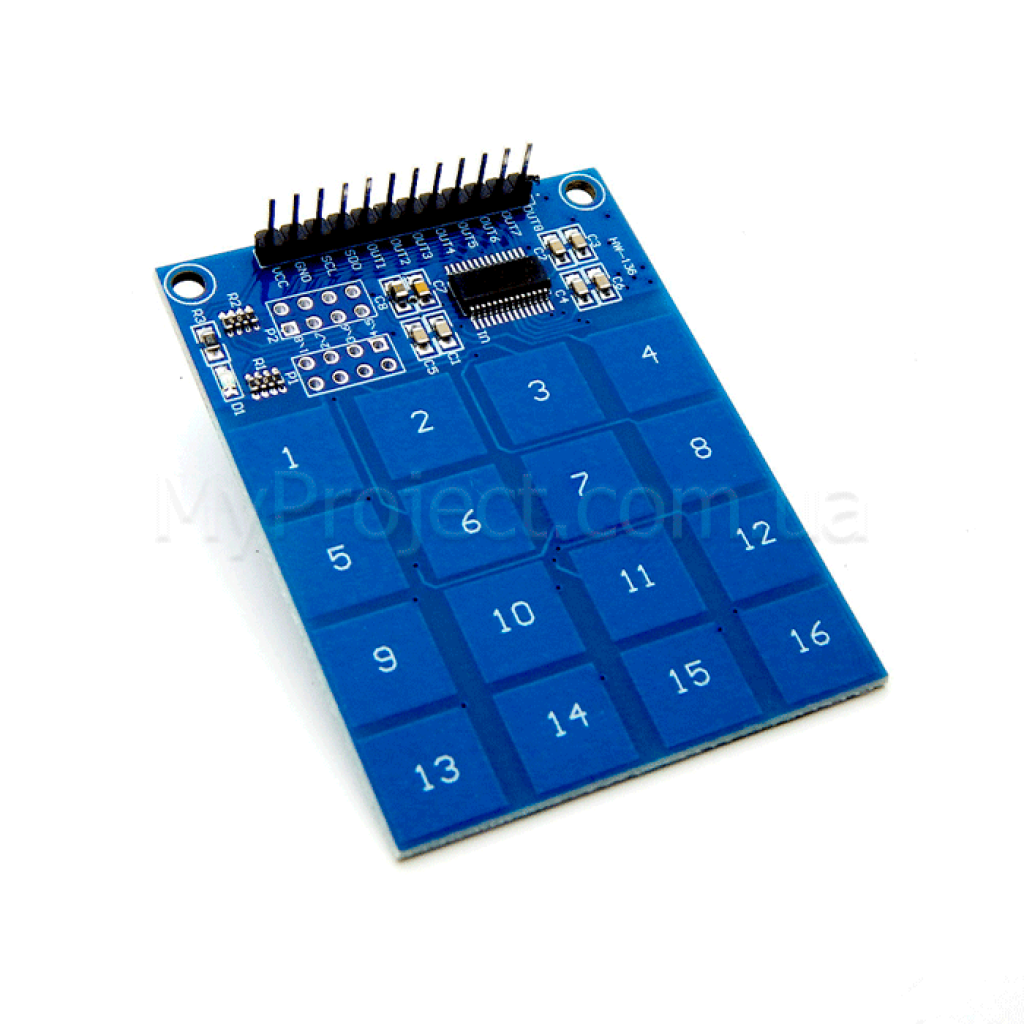

TTP229 Сенсорная емкостная клавиатура 16 клавиш
TTP229 Сенсорная емкостная клавиатура 16 клавиш
TTP229 Сенсорная емкостная клавиатура 16 клавиш
Есть в наличии
Код товара: 1379
119.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
-Входное напряжение-:2.4 - 5.5 В
-Время отклика-:≤60 мс
-Размеры-:65 х 50 мм
-Диапазон рабочей температуры-:- 25 С ... + 60 С
-Вес-:15 г
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
TTP229 Сенсорная емкостная клавиатура 16 клавиш
Код товара: 1379
119.00 грн
Описание

⌨️ Модуль сенсорной клавиатуры TTP229 16 кнопок

Многофункциональная сенсорная клавиатура с двумя режимами подключения и низким энергопотреблением

Общее описание

Модуль сенсорной клавиатуры TTP229 – это компактное и универсальное решение для создания интерфейсов управления в электронных проектах. Оснащённый 16 сенсорными площадками, организованными в удобную сетку 4×4, модуль обеспечивает надёжное распознавание касаний и поддерживает два режима работы. Благодаря встроенной автокалибровке и минимальному энергопотреблению (всего 2.5 мкА), устройство идеально подходит для портативных проектов, IoT-устройств и систем автоматизации. Модуль работает в широком диапазоне напряжений питания от 2.4В до 5.5В и легко интегрируется с популярными микроконтроллерами Arduino, ESP32, STM32 и другими платформами разработки.

✅ Технические преимущества:

  • Двойной режим подключения – поддержка как 2-проводного последовательного интерфейса для экономного использования пинов микроконтроллера, так и прямого 8-канального вывода для упрощённой интеграции в базовые проекты
  • Чрезвычайно низкое энергопотребление – всего 2.5 мкА в активном режиме благодаря оптимизированной микросхеме TTP229, что делает модуль идеальным для батарейных устройств с длительным сроком автономной работы
  • Гибкая конфигурация – 8 пар перемычек (TP0-TP7) позволяют настроить активный уровень сигнала, частоту опроса, режим работы клавиш и другие параметры без дополнительного программирования
  • Автоматическая калибровка – встроенная система самонастройки автоматически адаптируется к условиям окружающей среды, обеспечивая стабильную работу при различных уровнях влажности и температуры
  • Широкий диапазон питания – стабильная работа при напряжении от 2.4В до 5.5В с встроенным регулятором напряжения, что обеспечивает совместимость с различными микроконтроллерами и источниками питания

🔧 Идеальное решение для:

Системы контроля доступа

IoT устройства и датчики

Домашняя автоматизация

Портативные устройства

Проекты Arduino/ESP32

Промышленные панели управления

Медицинское оборудование

Учебные проекты

💡 Широкие возможности применения:

  • Системы безопасности и контроля доступа – использование в качестве цифровой клавиатуры для ввода паролей, PIN-кодов и команд управления. Возможность программирования уникальных комбинаций клавиш для разных уровней доступа. Низкое энергопотребление позволяет создавать автономные системы безопасности с длительным сроком работы от батарей.
  • Умный дом и IoT-устройства – интеграция в системы домашней автоматизации для управления освещением, климатом, мультимедийными системами. Компактные размеры и простота подключения делают модуль идеальным для встраивания в настенные панели, выключатели и другие элементы интерьера. Поддержка удалённого управления через микроконтроллеры с Wi-Fi или Bluetooth.
  • Промышленная автоматизация – использование в операторских панелях, системах управления технологическими процессами, станках с ЧПУ. Надёжность работы в условиях электромагнитных помех и широкий температурный диапазон работы обеспечивают стабильное функционирование в промышленных условиях. Возможность создания герметичных интерфейсов без механических элементов.
  • Медицинское и лабораторное оборудование – применение в устройствах, требующих гигиеничности и простоты дезинфекции. Сенсорные клавиши не имеют механических зазоров, где могут накапливаться загрязнения. Тихая работа и отсутствие механического износа обеспечивают длительный срок эксплуатации в интенсивном режиме использования.
  • Учебные и исследовательские проекты – идеальный компонент для изучения принципов работы сенсорных технологий, интерфейсов передачи данных и программирования микроконтроллеров. Простота подключения и настройки позволяет быстро создавать прототипы различной сложности. Наличие детальной документации и примеров кода упрощает процесс обучения и экспериментирования.

📦 Детальные технические характеристики:

  • Основная микросхема: TTP229
  • Количество сенсорных кнопок: 16 (организованы в сетку 4×4)
  • Напряжение питания: 2.4В - 5.5В (постоянного тока)
  • Энергопотребление:
    • Активный режим: ≤2.5 мкА (при 3В)
    • Режим ожидания: ≤1.0 мкА
  • Интерфейсы подключения:
    • 2-проводной последовательный (I2C-подобный): SCL, SDO
    • Прямой 8-канальный вывод: OUT1-OUT8
  • Рабочая температура: -40°C до +85°C
  • Частота опроса: 8 Гц или 64 Гц (настраивается)
  • Время отклика: ≤220 мс (типичное значение ≤60 мс)
  • Размеры платы: 65 х 50 мм
  • Тип выхода: CMOS или Open Drain (настраивается)
  • Максимальное количество одновременных нажатий: 1 (в стандартном режиме)
  • Конфигурационные перемычки: 8 пар (TP0-TP7) для настройки параметров
  • Встроенный регулятор напряжения: Да
  • Автокалибровка: Автоматическая при включении

📊 Сравнение режимов работы:

Характеристика 2-проводной режим 8-канальный режим
Количество кнопок 16 клавиш 8 клавиш
Пины микроконтроллера 2 пина (SCL, SDO) 8 пинов (OUT1-OUT8)
Сложность программирования Требуется специальная библиотека Простой digitalRead()
Эффективность использования пинов Высокая Низкая
Скорость опроса Зависит от протокола Мгновенная
Рекомендуемое применение Сложные проекты Простые проекты

⚠️ Важные аспекты использования:

  • Ограничение мультитач-функционала – в стандартном режиме модуль не поддерживает одновременное нажатие нескольких клавиш. Система регистрирует только первую нажатую клавишу и игнорирует другие до её отпускания. Для проектов, требующих многоточечного управления, необходимо учитывать эту особенность или использовать специальные режимы конфигурации.
  • Чувствительность к компоновке – близкое расположение сенсорных площадок может приводить к случайным срабатываниям при недостаточно точных касаниях. Рекомендуется тестировать чувствительность в реальных условиях использования и при необходимости настраивать соответствующие конденсаторы C1-C8 для оптимальной работы.
  • Специфика протокола передачи данных – 2-проводной интерфейс, хотя и похож на I2C, не является стандартным I2C-протоколом. Для корректной работы необходимо использовать специализированные библиотеки или самостоятельно реализовать протокол считывания данных. Стандартные I2C-функции Arduino не подходят для работы с этим модулем.
  • Настройка конфигурационных перемычек – изменение режимов работы требует физического замыкания соответствующих пар контактов TP0-TP7 с помощью припоя или проводников. Перед началом работы обязательно определите необходимую конфигурацию и правильно настройте перемычки в соответствии с технической документацией TTP229.
  • Электромагнитная совместимость – при использовании в условиях с высоким уровнем электромагнитных помех рекомендуется обеспечить качественное экранирование и правильную разводку сигнальных линий. Встроенная автокалибровка помогает адаптироваться к изменениям среды, но критически важно обеспечить стабильное питание без пульсаций.

Модуль сенсорной клавиатуры TTP229 – это надёжное, энергоэффективное и универсальное решение для создания современных интерфейсов управления. Благодаря низкому энергопотреблению, гибким настройкам и простоте интеграции, он идеально подходит как для учебных проектов, так и для профессиональных разработок в области IoT и автоматизации.

ЗАКАЗАТЬ СЕЙЧАС
#TTP229 #СенсорнаяКлавиатура #Arduino #IoT #НизкоеЭнергопотребление #КонтрольДоступа
Характеристики
-Основные-
-Входное напряжение-
2.4 - 5.5 В
-Время отклика-
≤60 мс
-Дополнительные-
-Размеры-
65 х 50 мм
-Диапазон рабочей температуры-
- 25 С ... + 60 С
-Вес-
15 г
