Кратко о NTC 10 кОм B3950
NTC 10 кОм B3950 — пассивный термистор в металлическом зонде для измерения температуры в электронных устройствах, системах автоматики и лабораторных макетах. Номинальное сопротивление составляет 10 кОм при 25 °C, допуск сопротивления — ±1%, рабочий диапазон — от −25 до +125 °C.
Ключевые характеристики
- Тип сенсора
- NTC-термистор в металлическом зонде
- Номинальное сопротивление R25
- 10 кОм при 25 °C
- Допуск R25
- ±1%
- Бета-параметр
- 3950 K
- Рабочая температура
- −25…+125 °C
- Размеры зонда
- 4 × 20 мм
- Варианты длины кабеля
- 0,5 / 1 / 2 / 3 м
- Разъём
- XH2.54-2Y, 2 контакта
- Механическая стойкость
- 9,8 Н в течение 1 минуты без деформации
Подробное описание и особенности
Как работает NTC-термистор
Сопротивление NTC-термистора уменьшается с повышением температуры.[1] Контроллер определяет сопротивление через измерительную цепь, а затем преобразует его в температуру по таблице, бета-модели или уравнению Стейнхарта—Харта. Для правильного результата в расчёте должны быть заданы R25=10 кОм и B=3950 K.
Обозначение ±1% относится к допуску номинального сопротивления при 25 °C, а не к гарантированной погрешности температуры во всём диапазоне. На итоговый результат также влияют точность опорного резистора, АЦП, напряжение питания, алгоритм преобразования, саморазогрев и монтаж.[1]

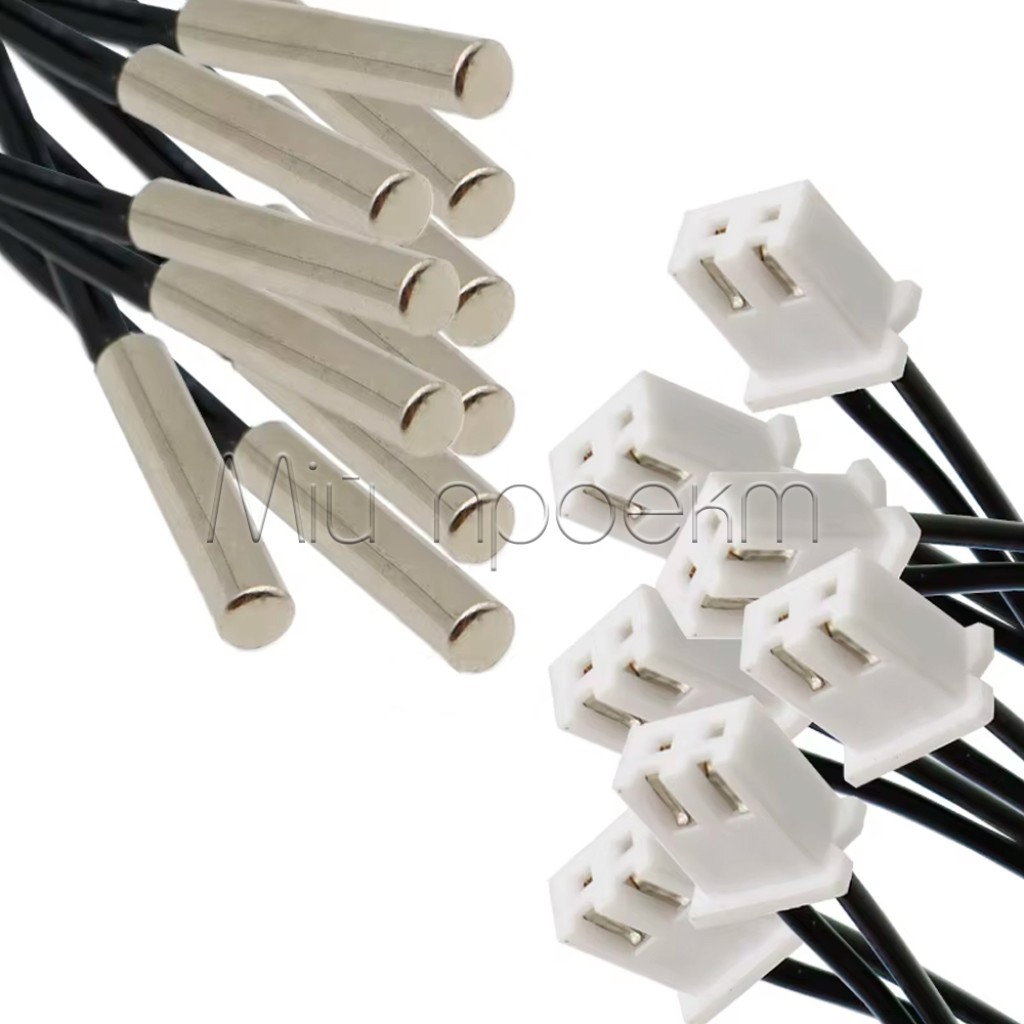

Зонд, кабель и разъём

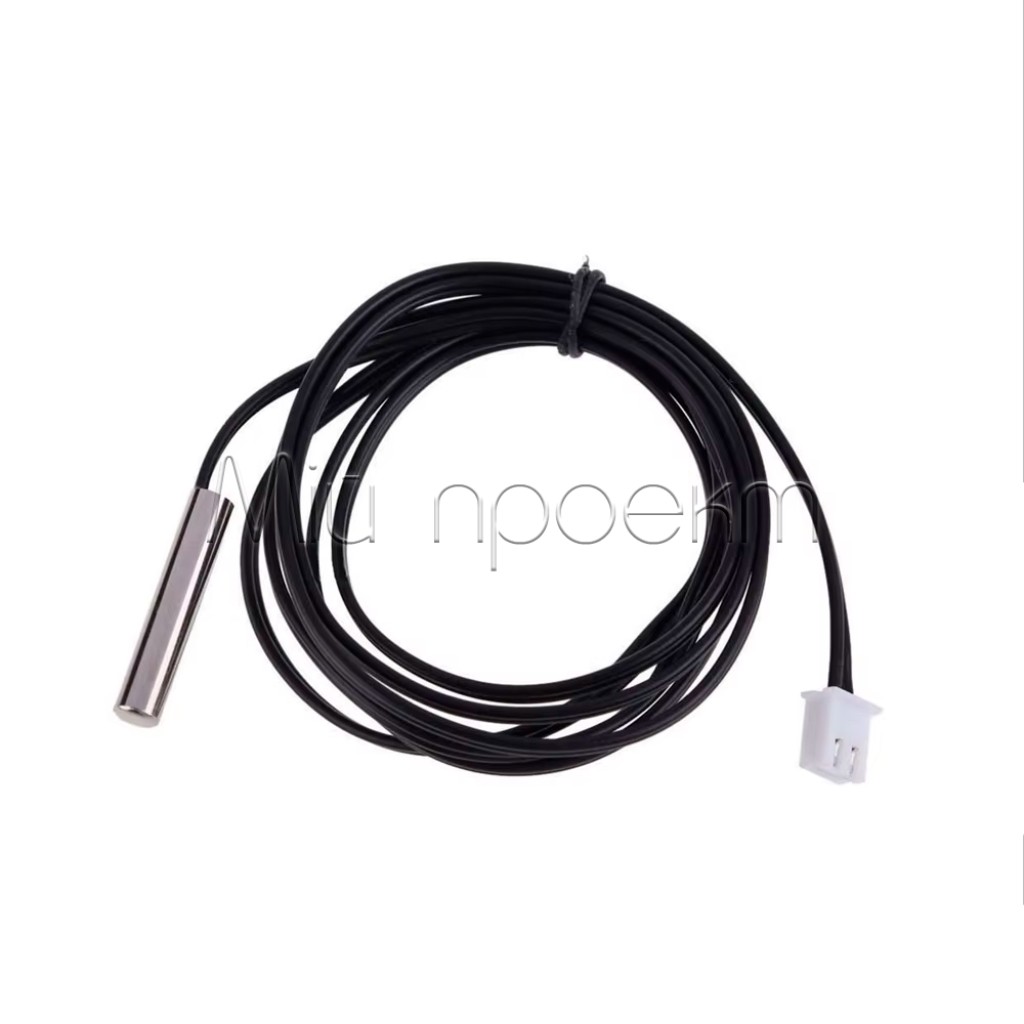

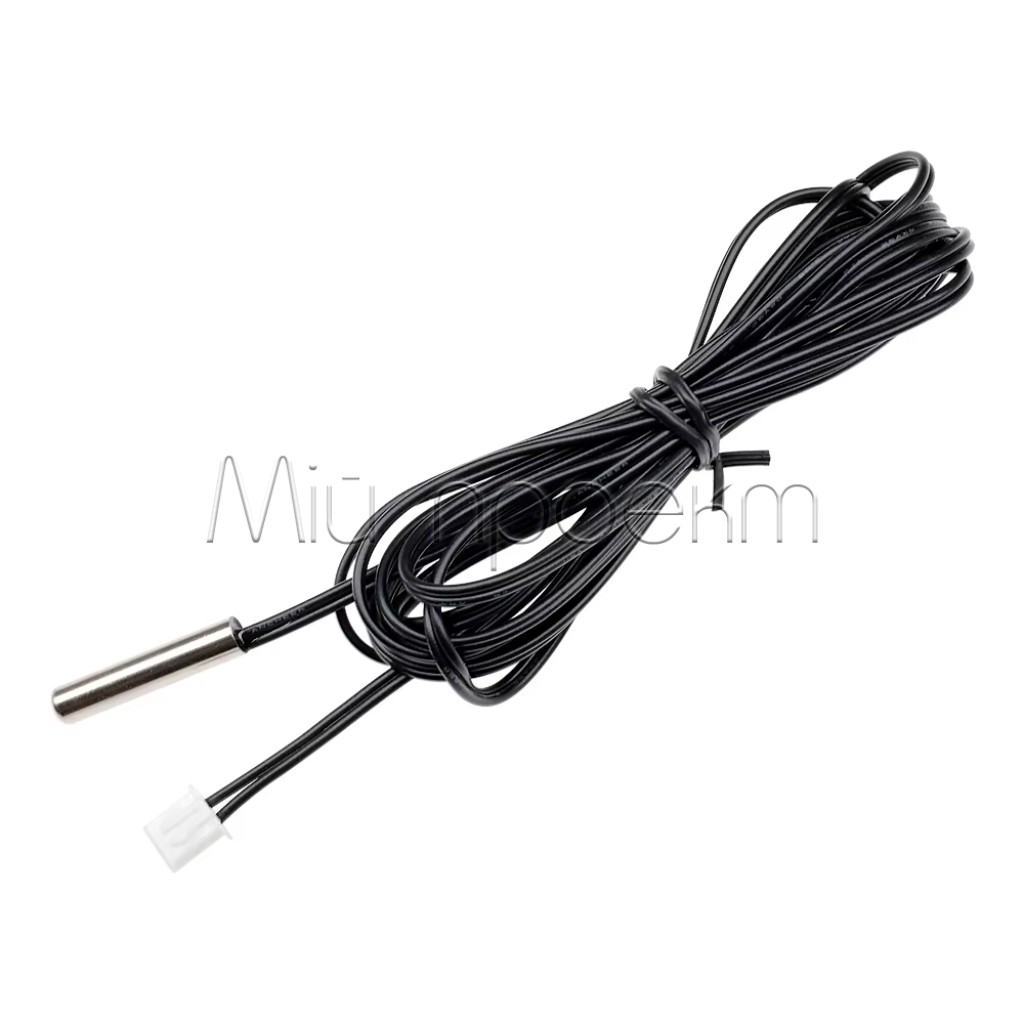

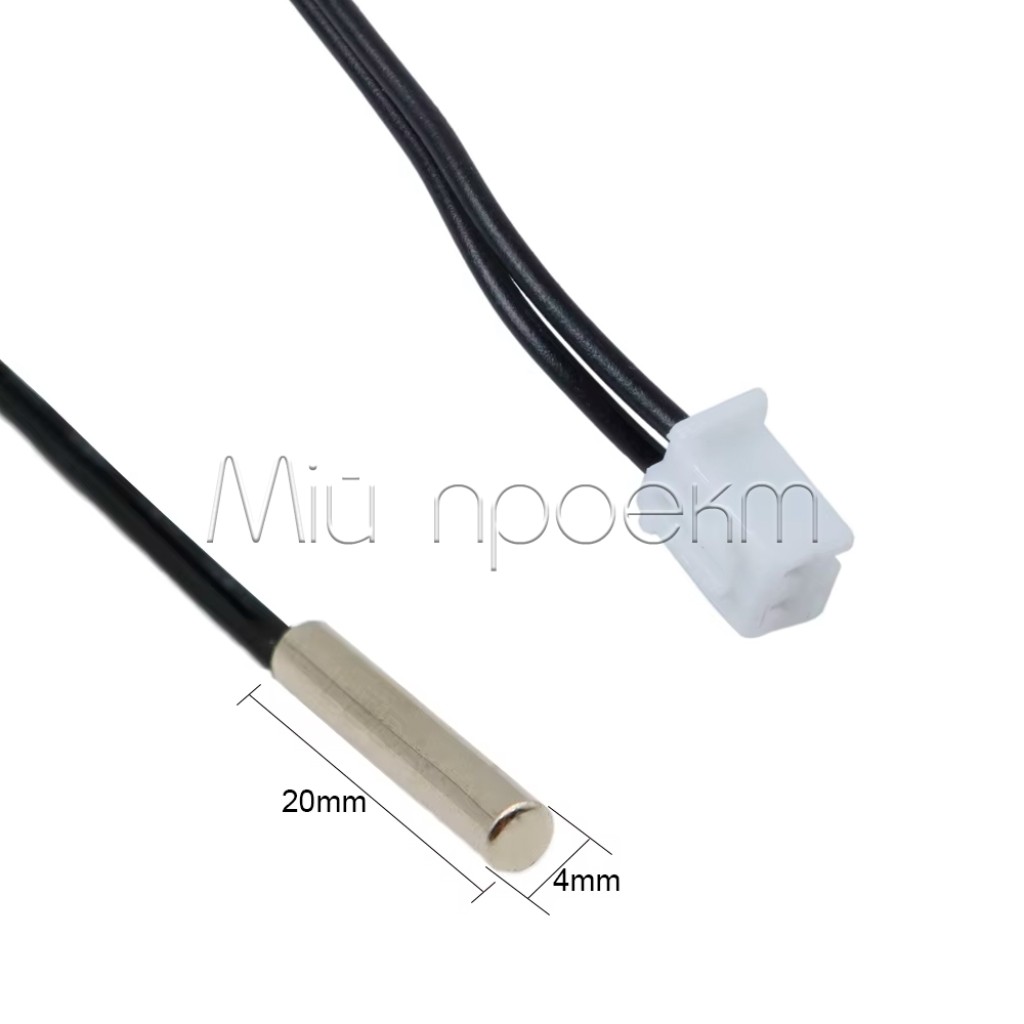

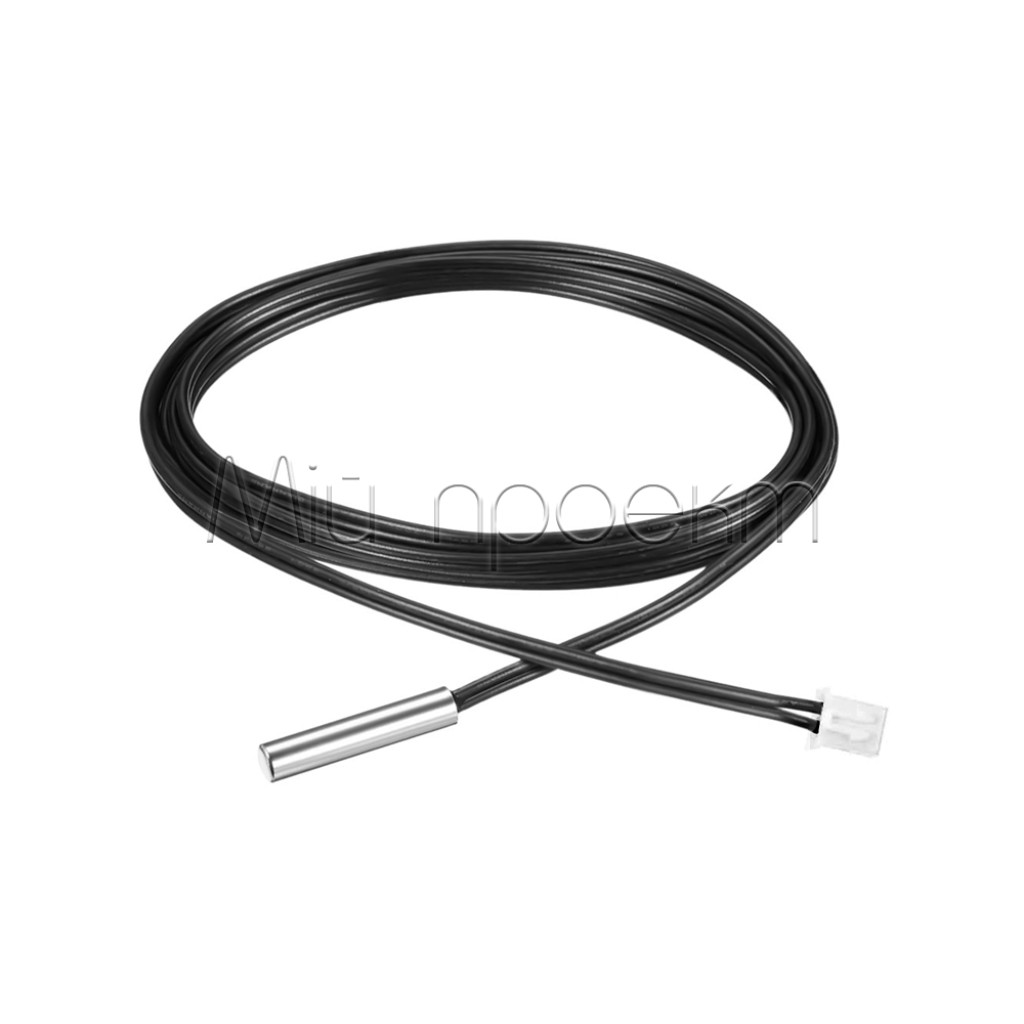

Металлический зонд размером 4 × 20 мм позволяет разместить чувствительный элемент возле контролируемой поверхности или в воздушном канале. Доступны кабели длиной 0,5, 1, 2 или 3 м; необходимый вариант следует выбрать при заказе.
Двухконтактный корпус XH2.54-2Y упрощает разъёмное подключение. Перед установкой проверьте шаг, форму ключа и механическую совместимость ответной части: одинаковый шаг 2,54 мм сам по себе не гарантирует полной совместимости корпусов разных серий.
Подойдёт / не подойдёт
Подойдёт
- для контроля температуры электронных узлов, корпусов и воздушных каналов в пределах −25…+125 °C;
- для термостатов, регистраторов и систем автоматики с аналоговым входом или внешним АЦП;
- для микроконтроллерных проектов, в которых можно задать характеристику NTC 10 кОм B3950;
- для замены датчика с такими же R25, B-параметром, температурным диапазоном и совместимым разъёмом.
Не подойдёт
- как готовый цифровой датчик или модуль с собственным аналоговым выходом;
- как универсальная замена 100-кОм термистора 3D-принтера только из-за обозначения 3950 или похожего разъёма;
- для зон с температурой ниже −25 °C или выше +125 °C;
- для погружения в жидкость, контакта с пищевыми продуктами или агрессивными средами без отдельного подтверждения герметичности и материалов.
Примеры применения
Управление охлаждением электроники
Термистор можно установить возле компонента или радиатора, считывать через Nano V3.0 ATmega328P и включать вентилятор через отдельный силовой драйвер. Пороги управления задают в программе, а обрыв или короткое замыкание датчика обрабатывают как аварийное состояние.
Термостат или регистратор температуры
Зонд подходит для низковольтного измерительного канала, в котором контроллер периодически считывает делитель, рассчитывает температуру по параметрам 10 кОм B3950 и управляет индикацией, сигнализацией или внешним реле.
Контроль температуры воздушного канала
Выносной зонд можно закрепить в нужной точке сухого воздушного канала. Кабель выбирают в соответствии с расстоянием до контроллера, а место монтажа — так, чтобы датчик не касался нагревателя и не выходил за пределы рабочего диапазона.
Подключение
Проверьте совместимость
Убедитесь, что система рассчитана на NTC 10 кОм B3950. Для разъёмного монтажа на плате можно подобрать подходящий 2-контактный вариант среди разъёмов XH2.54 для монтажа на плату, предварительно сверив ключ и посадку.
Соберите измерительный делитель
Подключите термистор и опорный металлоплёночный резистор как делитель напряжения, а среднюю точку подайте на аналоговый вход. Номинал и допуск резистора подбирайте под необходимый температурный диапазон и разрешение АЦП.[2]
Настройте преобразование
В программе задайте R25=10 кОм, B=3950 K, номинал опорного резистора и фактическое напряжение измерительной цепи. Не используйте профиль 100-кОм датчика.
Проверьте показания
До начала штатной работы сравните показания с подходящим контрольным термометром в нескольких точках рабочего диапазона. Отдельно проверьте реакцию системы на отключённый и замкнутый вход датчика.
Ограничения и безопасность
Не используйте в качестве сетевой изоляции
Не подключайте измерительную цепь к деталям под сетевым или другим опасным напряжением. Электрическая изоляция металлического зонда для такого применения не указана.
Соблюдайте температурный диапазон
Эксплуатируйте зонд только в пределах от −25 до +125 °C. Не используйте его в хотэндах, печах и других узлах, температура которых может превышать +125 °C.
Герметичность не указана
Металлический корпус не является подтверждением водонепроницаемости. Не погружайте зонд и не допускайте попадания влаги на место соединения кабеля без дополнительной защиты и проверки для конкретных условий.
Ограничивайте саморазогрев
Чрезмерный ток через NTC нагревает чувствительный элемент и искажает показания.[1] Выбирайте опорный резистор и напряжение делителя так, чтобы сочетать необходимую чувствительность с малой мощностью на термисторе.[2]
FAQ
Означает ли ±1% погрешность температуры?
Нет. ±1% — это допуск сопротивления 10 кОм при 25 °C. Погрешность температурного канала также зависит от B-параметра, опорного резистора, АЦП, алгоритма, монтажа и саморазогрева.
Можно ли подключить термистор непосредственно к Arduino-совместимой плате?
Термистор подключают к аналоговому входу через резистивный делитель. Два провода зонда не являются питанием и сигнальным выходом готового модуля.
Имеет ли NTC полярность?
Сам резистивный элемент неполярный. При этом во время замены или подключения к готовому устройству необходимо сверить корпус разъёма, порядок контактов и схему контроллера.
Подойдёт ли датчик для 3D-принтера?
Только если контроллер и прошивка поддерживают NTC 10 кОм B3950, разъём механически совместим, а температура узла не превышает +125 °C. Для системы, рассчитанной на 100 кОм, этот зонд не является прямой заменой.
Документы и источники
- TDK Electronics, NTC Thermistors — General Technical Information, January 2018 — принцип работы NTC, допуски сопротивления, B-параметр и саморазогрев.
- TDK Electronics, Digital Readout of NTC Thermistors: Circuit Optimization, edition 01/2024 — построение делителя, выбор опорного резистора, работа с АЦП и преобразование сопротивления в температуру.
