Кратко о MOSFET-модуле 40/80/200/300 А
Миниатюрный MOSFET-модуль работает как управляемый электронный ключ для нагрузок постоянного тока. Он поддерживает обычное включение/выключение и PWM-управление, поэтому может коммутировать совместимые двигатели, LED-нагрузки, нагреватели и другие DC-потребители.

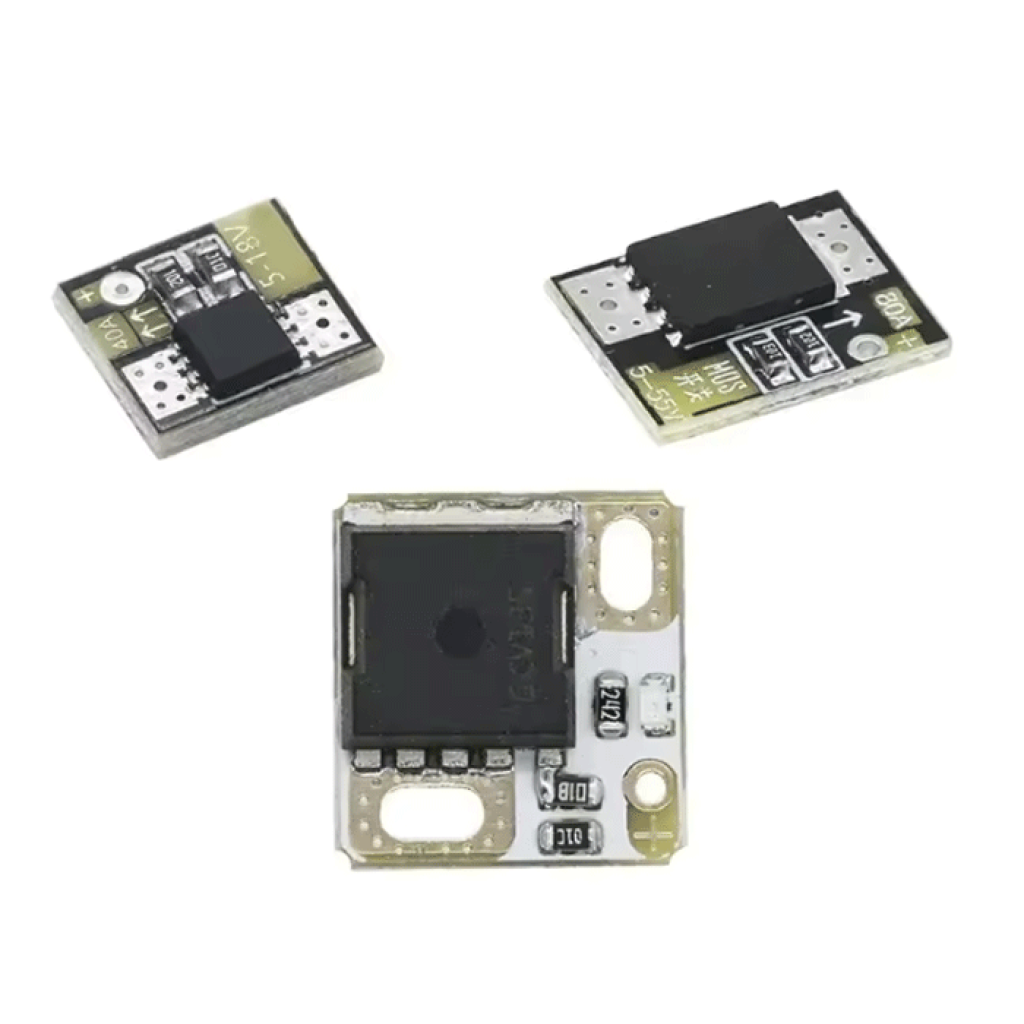

Доступны варианты 40 А, 80 А, 200 А и 300 А; самый большой вариант также имеет маркировку 280–300 А. Обозначения тока не являются гарантированным непрерывным режимом: фактический допустимый ток зависит от охлаждения, монтажа, проводников, контактов, частоты PWM и температуры.
Ключевые характеристики
- Тип
- MOSFET-ключ для DC-нагрузок
- Варианты при выборе товара
- 40 А, 80 А, 200 А, 300 А
- Маркировка самого большого варианта
- 280–300 А
- Входное напряжение
- 5–18 В DC
- Режимы управления
- включение/выключение, PWM
- Частота PWM
- до 20 кГц
- Управляющий сигнал
- TTL/CMOS, 3,3–5 В
- Схема коммутации
- нижний ключ, коммутация минусовой линии
- Температура эксплуатации
- 0…+85 °C при надлежащем охлаждении
- Размеры
- от 8,30 × 7,20 мм до 15,0 × 13,60 мм в зависимости от варианта
- Вес
- от 0,18 до 1,40 г в зависимости от варианта
Подробное описание и особенности
Электронный ключ, а не преобразователь
MOSFET-модуль включает и выключает силовую цепь по внешнему управляющему сигналу. В режиме PWM быстрое переключение изменяет среднюю мощность нагрузки, но модуль не стабилизирует и не преобразует напряжение. Нагрузка должна быть рассчитана на напряжение подключённого источника.
Низкобоковая коммутация
Модуль работает как нижний ключ и коммутирует минусовую линию нагрузки. Такая схема подходит для одностороннего управления DC-нагрузкой, но не обеспечивает гальванической развязки, коммутации по плюсовой линии или реверса двигателя.
Управление без фиксации состояния
Модуль не выполняет функцию кнопочного тумблера с фиксацией. Нагрузка остаётся включённой, пока на управляющем входе присутствует активный сигнал, и выключается после его исчезновения. Для управления одной кнопкой по принципу «нажал — включил, нажал ещё раз — выключил» требуется отдельная схема фиксации состояния.
Как трактовать значения тока
Мгновенные и длительные токи приведены как ориентиры для вариантов модуля.[1] Они не учитывают всех условий конкретного монтажа, поэтому не должны использоваться как гарантированные непрерывные номиналы. Для реального устройства необходимы запас по току, достаточное сечение проводников, минимальное сопротивление соединений, внешняя защита и контроль температуры.
Механическая совместимость

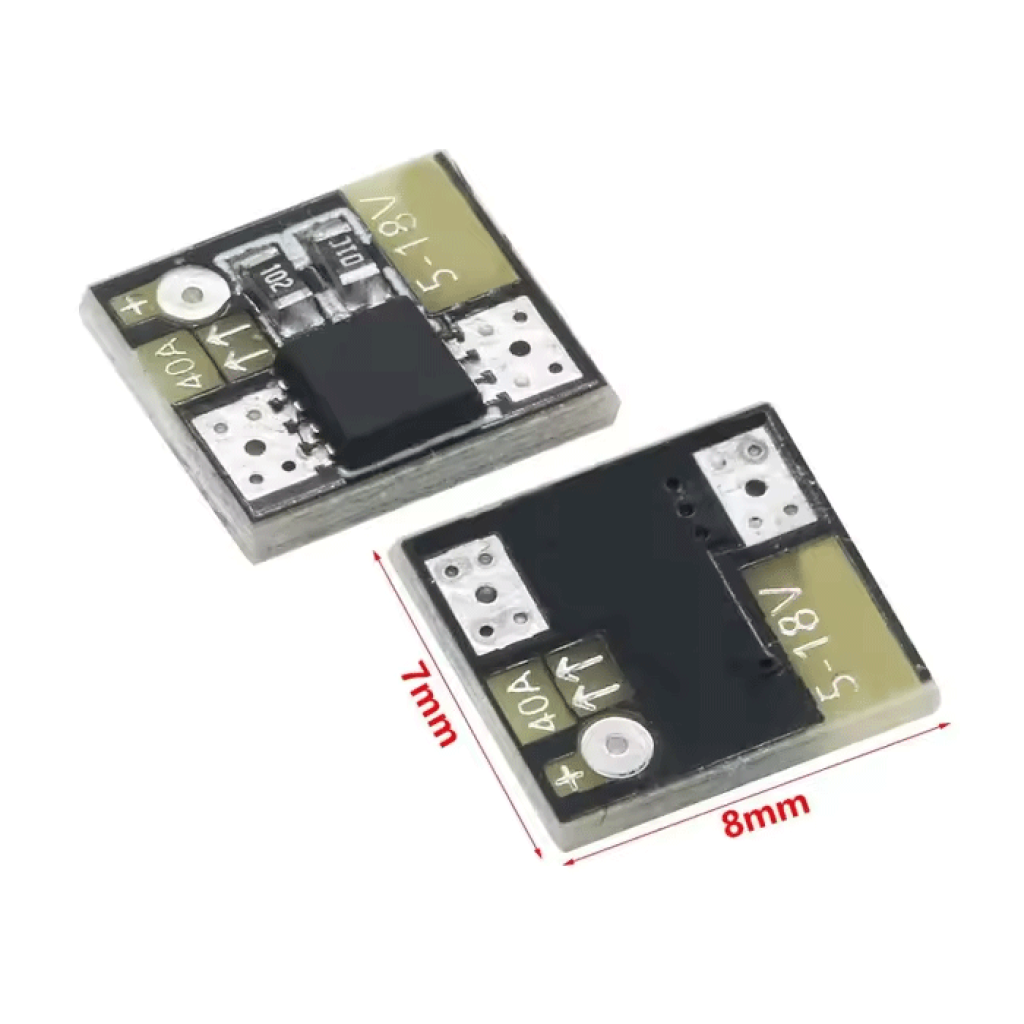

Варианты отличаются не только пределами тока, но также габаритами и весом. Перед проектированием посадочного места сверьте выбранное исполнение с таблицей: вариант 40 А имеет размер 8,30 × 7,20 мм, а исполнение 300 А с маркировкой 280–300 А — 15,0 × 13,60 мм.
Подойдёт / не подойдёт
Подойдёт
- для включения и выключения совместимых DC-нагрузок внешним сигналом;
- для PWM-регулирования яркости совместимой DC LED-нагрузки;
- для одностороннего управления скоростью щёточного DC-двигателя с учётом пускового тока;
- для управления резистивным нагревателем вместе с отдельным контроллером и аварийной защитой;
- для компактного монтажа, при котором силовые проводники припаиваются непосредственно к плате.
Не подойдёт
- для сети 230 В AC и других цепей переменного тока;
- для стабилизации или преобразования напряжения;
- для гальванически развязанного управления или коммутации плюсовой линии;
- для реверса двигателя или управления бесщёточным либо шаговым двигателем;
- для гарантированной длительной работы при токе, указанном в названии варианта, без тепловой проверки;
- для кнопочного переключения с фиксацией без дополнительной логической схемы.
Варианты и электрические пределы
| Вариант при выборе | Мгновенный ток | Длительный ток | Предельное напряжение силовой цепи |
|---|---|---|---|
| 40 А | 40 А | 10–20 А | 40 В[1] |
| 80 А | 80 А | 25–45 А | 60 В[1] |
| 200 А | 200 А | 100–150 А | 40 В[1] |
| 300 А, маркировка 280–300 А | 300 А | 10–200 А | 100 В[1] |
Значения тока не являются гарантией непрерывной работы во всём указанном диапазоне. Фактический допустимый ток может быть значительно ниже из-за нагрева и ограничений конкретного монтажа.
Размеры и вес
| Вариант | Размеры | Вес |
|---|---|---|
| 40 А | 8,30 × 7,20 мм | 0,18 г |

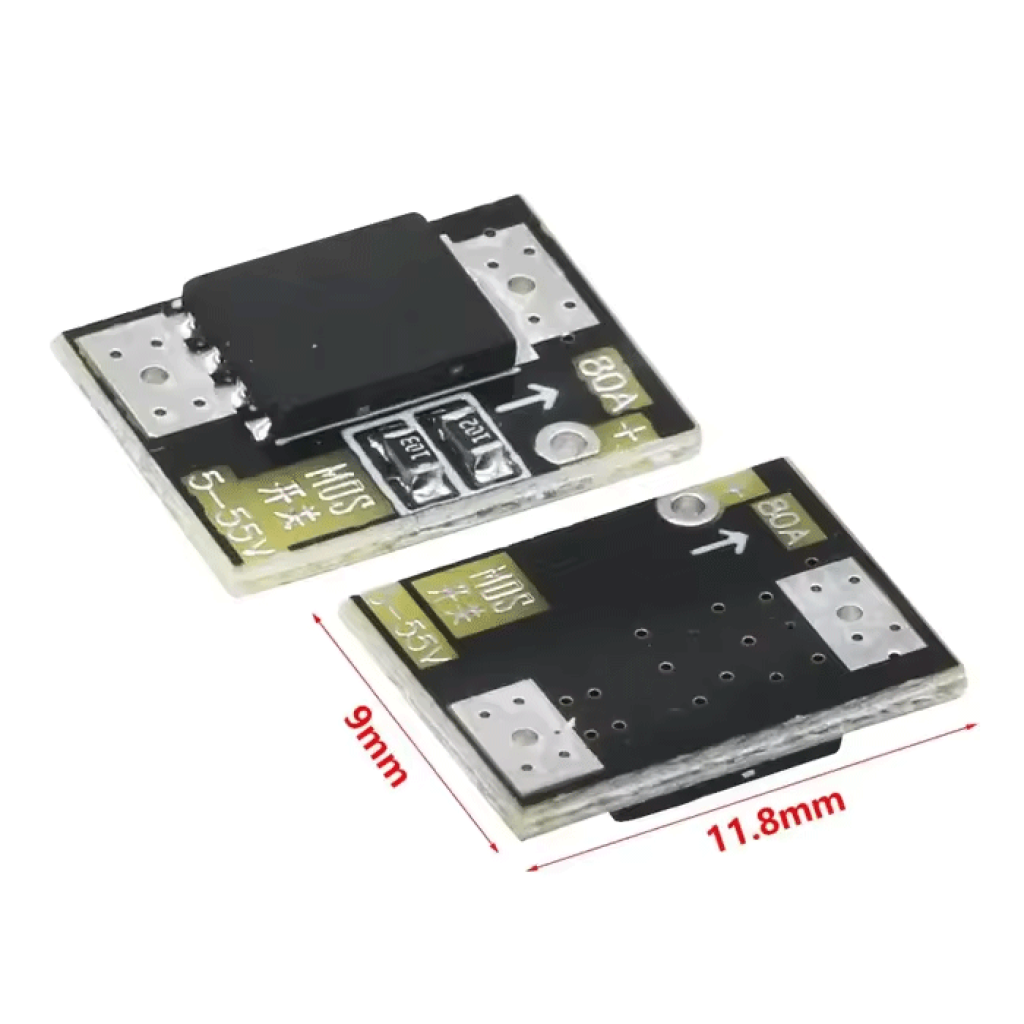

| 80 А | 11,50 × 9,0 мм | 0,20 г |

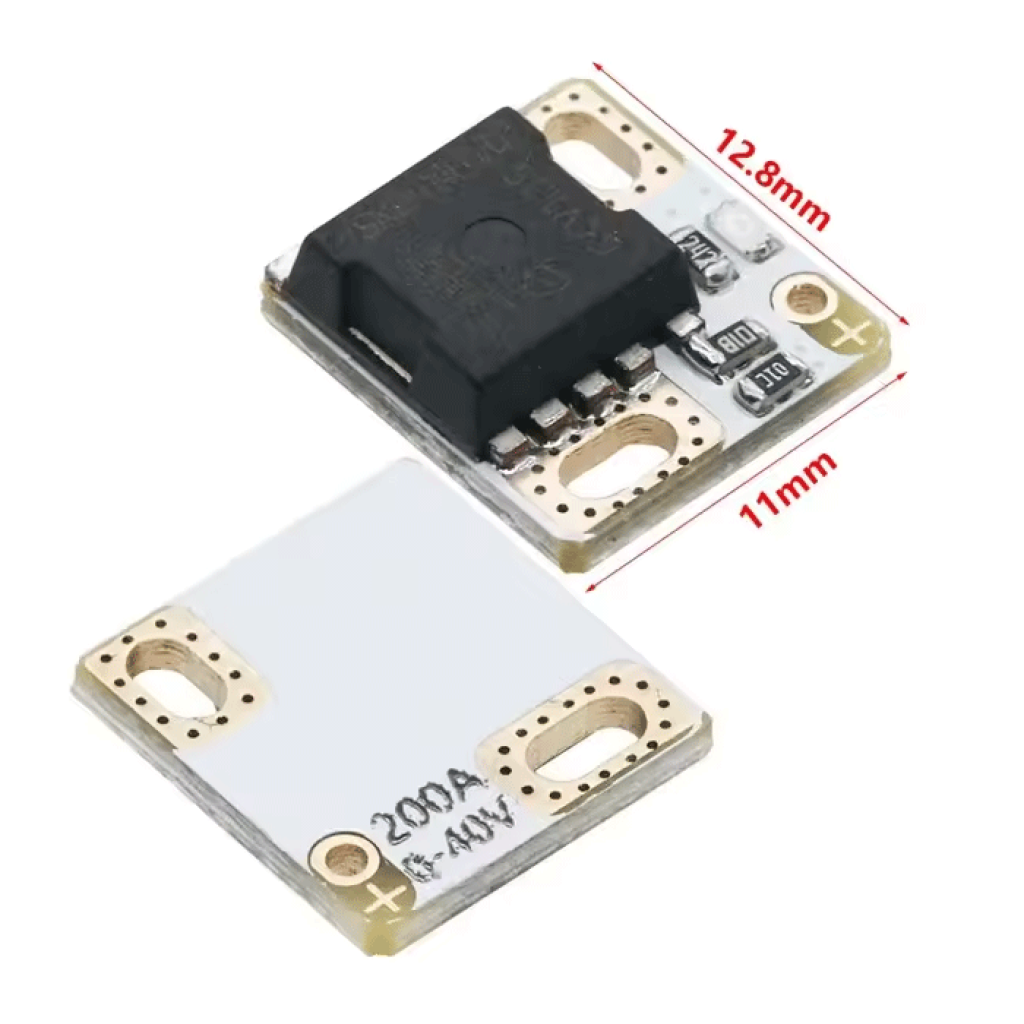

| 200 А | 12,0 × 10,80 мм | 0,70 г |
| 300 А, маркировка 280–300 А | 15,0 × 13,60 мм | 1,40 г |
Размеры указаны для соответствующих исполнений платы без учёта припусков под провода, пайку и охлаждение.
Примеры применения
PWM-управление DC-освещением
Контроллер формирует PWM-сигнал, а модуль регулирует среднюю мощность совместимой LED-ленты или другой DC LED-нагрузки. Напряжение источника должно соответствовать нагрузке.
Управление щёточным двигателем
Модуль может включать двигатель или изменять его скорость PWM-сигналом в одном направлении. Необходимо учитывать пусковой ток и ток блокировки, а также установить защиту от обратной ЭДС.
Автоматическое управление нагревателем
Термоконтроллер или микроконтроллер может коммутировать совместимый DC-нагреватель. Предохранитель, датчик перегрева и аварийное отключение должны оставаться независимыми от программного алгоритма.
Подключение и первый запуск
Выберите вариант с запасом
Учитывайте рабочий, пусковой и импульсный ток нагрузки. Не приравнивайте обозначения 40/80/200/300 А к гарантированному непрерывному току.
Подготовьте силовую цепь
Подберите DC-источник, провода, предохранитель и соединения по самому слабому элементу цепи. Все монтажные работы выполняйте только при отключённом питании.
Сверьте контакты на плате
Подключите источник, нагрузку и управление в соответствии с обозначениями именно на полученном варианте. Не используйте номинал внешнего переключателя как электрический предел MOSFET-модуля.
Добавьте защиту нагрузки
Для двигателя, соленоида, реле или другого индуктивного потребителя установите защитный элемент от обратной ЭДС, рассчитанный на напряжение и ток конкретной цепи.
Проверьте при малом токе
Сначала проверьте обычное переключение с ограничением тока, затем PWM. Повышайте нагрузку постепенно и контролируйте температуру платы, проводников и мест пайки.
Ограничения и безопасность
Не превышайте напряжение выбранного варианта
Используйте только постоянный ток и соблюдайте полярность. Предел силовой цепи зависит от исполнения: 40 В для 40 А, 60 В для 80 А, 40 В для 200 А и 100 В для варианта 300 А.
Защищайте ключ от обратной ЭДС
Индуктивная нагрузка создаёт выброс напряжения при выключении. Используйте правильно подобранный обратный диод, TVS или другую защитную цепь; случайный диод без проверки тока, напряжения и быстродействия может оказаться недостаточным.
Пределы тока требуют запаса
Не планируйте непрерывную работу при максимальном значении, руководствуясь только таблицей. Реальный ток ограничивают нагрев MOSFET, площадь платы, качество пайки, проводники, контакты, вентиляция и режим PWM. При заметном нагреве выключите систему и уменьшите нагрузку.
Внешняя защита остаётся обязательной
Модуль не заменяет предохранитель, защиту проводки от короткого замыкания, ограничение тока или аварийное отключение. Размещайте предохранитель рядом с источником питания и выбирайте его по допустимому току самого слабого элемента цепи.
Проверяйте тепловой режим
При высоком токе или длительной работе требуется эффективный отвод тепла. Контролируйте не только MOSFET, но также плату, места пайки, провода и корпус; при закрытом монтаже предусмотрите вентиляцию.
FAQ
Означает ли вариант 200 А, что модуль может непрерывно работать при токе 200 А?
Нет. 200 А — мгновенное значение. Для длительного режима указано 100–150 А, но фактический допустимый ток может быть значительно ниже и требует тепловой проверки конкретного монтажа.
Что означает маркировка 280–300 А?
Это обозначение самого большого варианта, который при выборе товара представлен как 300 А. Его размеры составляют 15,0 × 13,60 мм, вес — 1,40 г, а 300 А не следует трактовать как гарантированный непрерывный ток.
Можно ли использовать 200-амперный вариант в цепи 100 В?
Нет. Для варианта 200 А предельное напряжение силовой цепи составляет 40 В. Для более высокого напряжения требуется другой вариант или модуль с подтверждённым соответствующим пределом.
Работает ли модуль как кнопка с фиксацией?
Нет. Ключ включён только при наличии активного управляющего сигнала. Для переключения одной кнопкой с памятью состояния требуется отдельная схема-фиксатор или контроллер.
Регулирует ли PWM выходное напряжение?
Нет. PWM изменяет долю времени включения нагрузки и её среднюю мощность, но не создаёт стабилизированного выходного напряжения.
Можно ли изменять направление вращения двигателя?
Нет. Модуль представляет собой один нижний ключ и не обеспечивает реверс. Для управляемого изменения направления требуется соответствующий H-мост или драйвер двигателя.
Альтернативы и совместимые решения
- Для силового монтажа с винтовыми клеммами и управления от логики 3,3/5 В можно рассмотреть MOSFET-модуль D4184.
- Для силовой цепи 5–26 В и управляющего сигнала 5–12 В доступен MOSFET-драйвер в вариантах 20/50/100 А.
- Если требуется ручное регулирование щёточного DC-двигателя без микроконтроллера, подойдёт ШИМ-регулятор 12–40 В, 10 А с потенциометром.
Документы и источники
- AliExpress Media, «Mini High Power MOS Trigger Switch Driver Module — features and parameters», PDF, 11 страниц, 02.03.2026 — входное напряжение, значения тока и предельное напряжение вариантов: открыть документ.
