Кратко о MOSFET-модуле FR120N/D4184/LR7843
HW-532 — одноканальный электронный ключ для включения, выключения и PWM-управления нагрузками постоянного тока. Управляющий вход 3,3–5 В и оптопара PC817 позволяют подавать сигнал от микроконтроллера, а силовую часть питать от отдельного источника питания нагрузки.
Модуль выпускается с MOSFET FR120N, D4184 или LR7843. Значения 9,4/50/161 А и 100/40/30 В характеризуют предельные параметры установленного транзистора, а не гарантированный длительный режим всей платы. Реальный ток ограничивают нагрев, силовые дорожки, контакты, провода, напряжение управления затвором и условия охлаждения.
Ключевые характеристики
- Тип
- одноканальный N-канальный MOSFET-ключ
- Силовая цепь
- нагрузка постоянного тока, коммутация по минусовой линии
- Варианты MOSFET
- FR120N, D4184 или LR7843
- Управляющий сигнал
- 3,3–5 В, активный высокий уровень
- Режимы
- включение/выключение, PWM
- Входная развязка
- оптопара PC817
- Индикация
- светодиод состояния

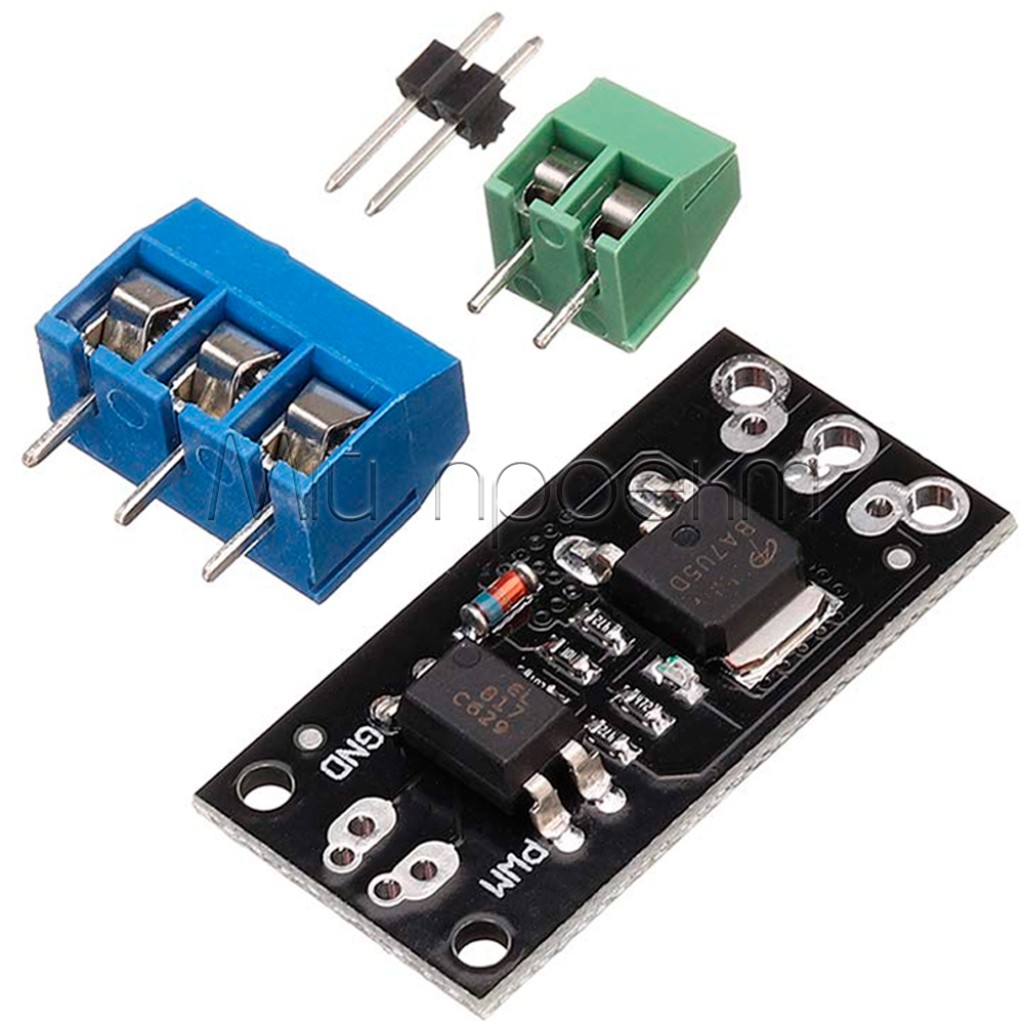

- Подключение
- силовые клеммы и контакты PWM/GND

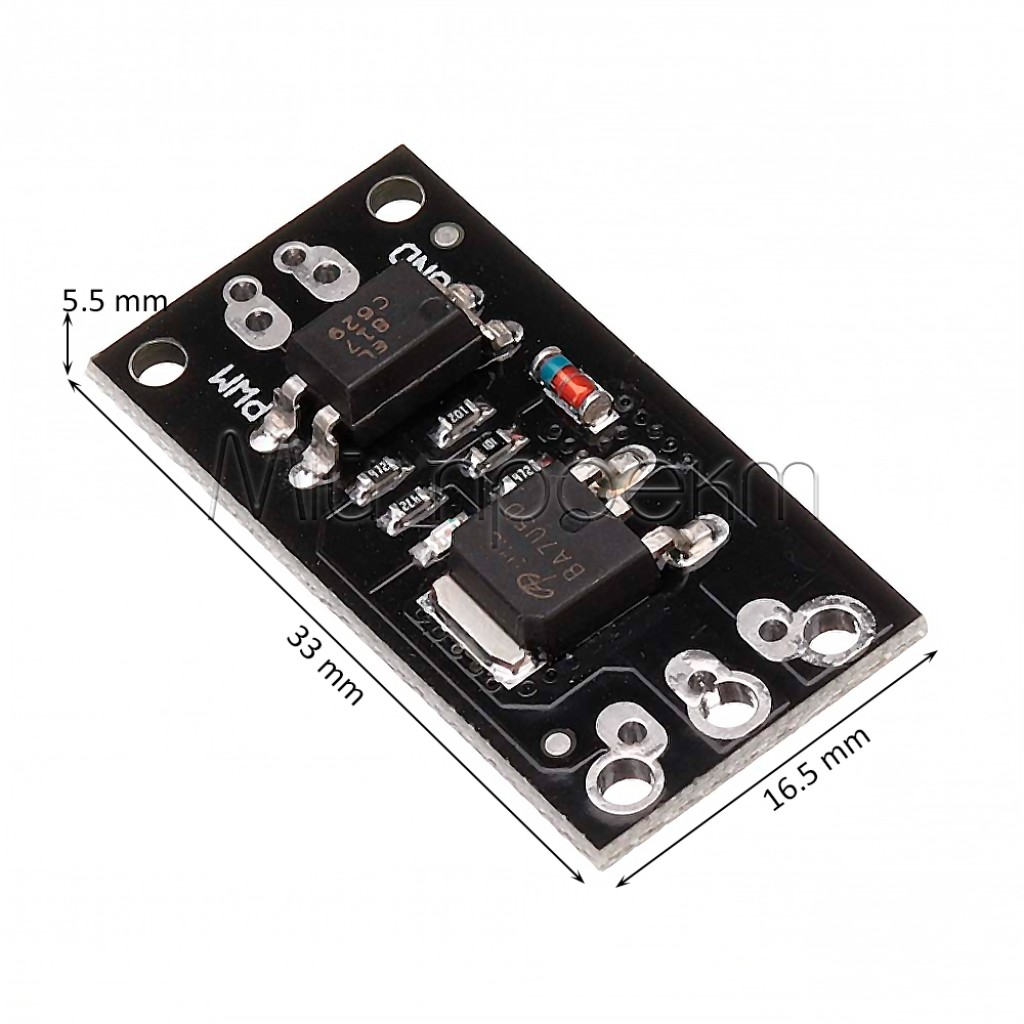

- Размеры модуля
- 33 × 16,5 мм
Подробное описание и особенности
Как работает силовой ключ
N-канальный MOSFET установлен в разрыв отрицательного провода нагрузки. Плюс источника остаётся соединённым с плюсом нагрузки, а модуль подключает или отключает её минус. Такая схема подходит для одностороннего управления двигателем, вентилятором, соленоидом, LED-нагрузкой или резистивным нагревателем, но не изменяет направление тока и не регулирует напряжение.
Высокий уровень на входе PWM включает ключ. PWM-сигнал быстро переключает нагрузку и изменяет её среднюю мощность: это позволяет регулировать скорость совместимого DC-двигателя, яркость нагрузки постоянного напряжения или мощность нагревателя. Частоту PWM подбирайте в соответствии с требованиями нагрузки и контролируйте нагрев модуля; универсальная гарантированная частота для всех трёх вариантов не задана.

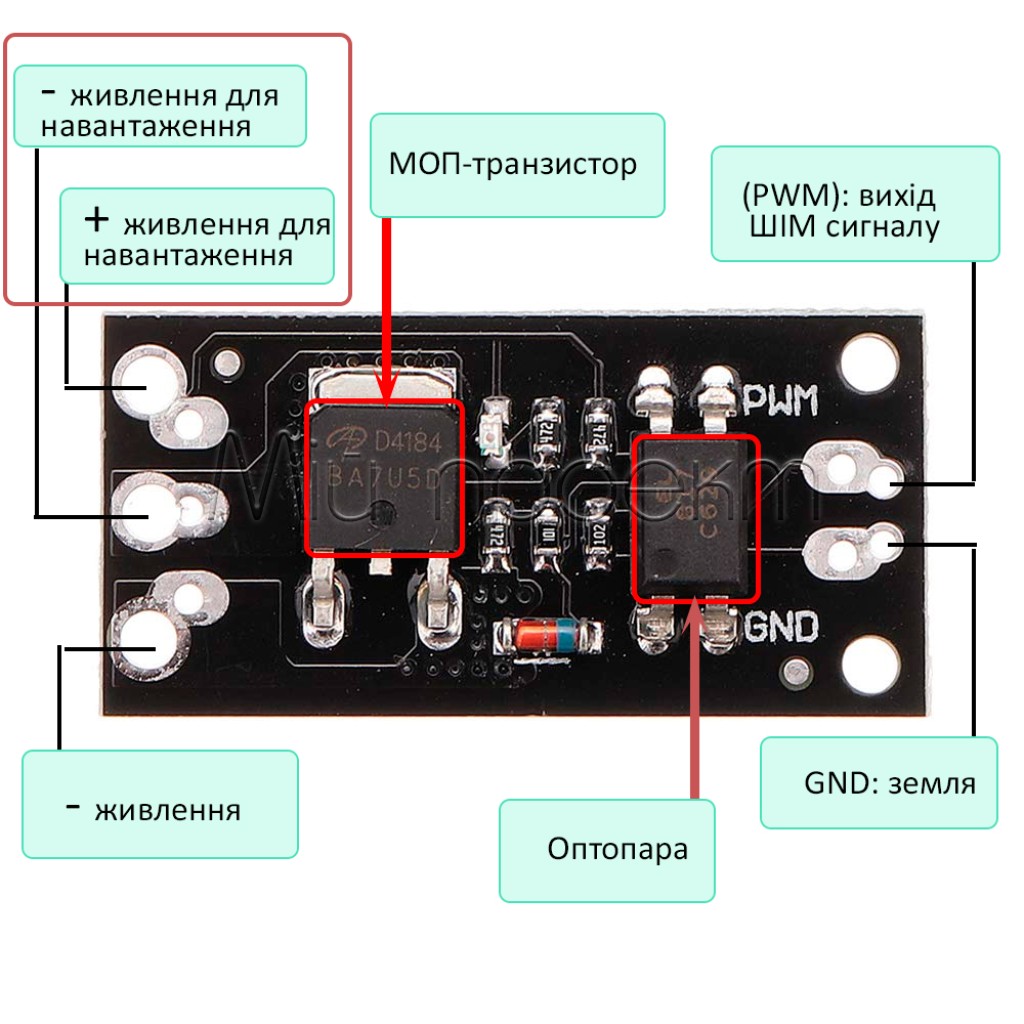

Оптопара и разделение цепей
Оптопара PC817 передаёт команду без прямого электрического соединения между управляющим входом и силовой частью. В схеме HW-532 контакты PWM/GND относятся к сигнальному входу, а силовой минус — к источнику питания нагрузки; их не нужно автоматически объединять между собой.[3] Перед запуском сверьте надписи именно на полученной плате и не пропускайте силовой ток через сигнальный GND.
Оптопара не является сертифицированным барьером для работы с сетью и не поглощает энергию двигателя или соленоида при выключении. Для индуктивной нагрузки необходим внешний flyback-диод, подобранный по току, напряжению и быстродействию.[3]
Как трактовать обозначения тока
Максимальный ток MOSFET указывается для определённых температурных и тепловых условий. Например, для IRLR7843 значение 161 А рассчитано при заданной температуре корпуса, тогда как примечание производителя ограничивает ток корпусом до 30 А; компактная плата может иметь ещё более низкий предел.[1] Для AOD4184A значение 50 А также задано при температуре корпуса 25 °C, а для монтажа на тестовой плате FR-4 производитель указывает значительно более низкий режим.[2]
Для длительной работы выбирайте ток с запасом, начинайте проверку с небольшой нагрузки и контролируйте температуру MOSFET, платы, клемм и проводов. Если температура быстро повышается, уменьшите ток или используйте модуль с большим тепловым запасом.
Подойдёт / не подойдёт
Подойдёт
- для включения и PWM-управления совместимым DC-двигателем или вентилятором в одном направлении;
- для управления соленоидом, электромагнитом или катушкой реле с внешней flyback-защитой;
- для диммирования одноцветной LED-нагрузки постоянного напряжения;
- для управления резистивным нагревателем с отдельным датчиком температуры и аварийной защитой;
- для сигналов 3,3 В или 5 В от микроконтроллера.
Не подойдёт
- для сети 230 В AC, переменного тока или коммутации без безопасной сетевой изоляции;
- для реверса двигателя — для этого необходим H-мост;
- для стабилизации напряжения, зарядки аккумулятора или защиты батареи;
- для гарантированной непрерывной работы при 9,4 А, 50 А или 161 А только на основании обозначения MOSFET;
- для нагрузки с неизвестным пусковым током, полярностью или рабочим напряжением.
Варианты MOSFET
| Вариант | Предельное напряжение VDS | Обозначение тока | Что учитывать |
|---|---|---|---|
| FR120N | 100 В | 9,4 А | значения относятся к MOSFET; рабочее напряжение и длительный ток готовой платы требуют отдельного запаса |
| D4184 | 40 В | 50 А | для AOD4184A значение 50 А задано при температуре корпуса 25 °C, а не как длительный ток модуля[2] |
| LR7843 | 30 В | 161 А | 161 А не является допустимым током компактной платы; datasheet ограничивает ток корпусом до 30 А[1] |
Не используйте предельное напряжение VDS как рабочее напряжение всего модуля. Оставляйте запас для пусковых и переходных процессов, особенно при работе с двигателями, соленоидами и длинными проводами.
Примеры применения
Управление DC-вентилятором
Микроконтроллер формирует PWM-сигнал, а модуль коммутирует отдельный источник питания вентилятора. Необходимо учитывать пусковой ток, рабочее напряжение и допустимый режим конкретного вентилятора.
Автоматическое управление нагревателем
Контроллер включает резистивный DC-нагреватель по данным датчика температуры. Предохранитель, ограничение максимальной температуры и аварийное отключение должны работать независимо от программы PWM.
Одноканальное LED-диммирование
Модуль может изменять среднюю мощность совместимой одноцветной LED-ленты. Напряжение источника должно соответствовать ленте, а суммарный ток — возможностям проводки, клемм и модуля с запасом.
Подключение и первый запуск
Определите вариант
Сверьте маркировку установленного MOSFET: FR120N, D4184 или LR7843. Не выбирайте режим по характеристикам другой версии платы.
Проверьте нагрузку
Определите рабочее напряжение, установившийся и пусковой ток, тип нагрузки и необходимую защиту. Перед монтажом полностью отключите питание.

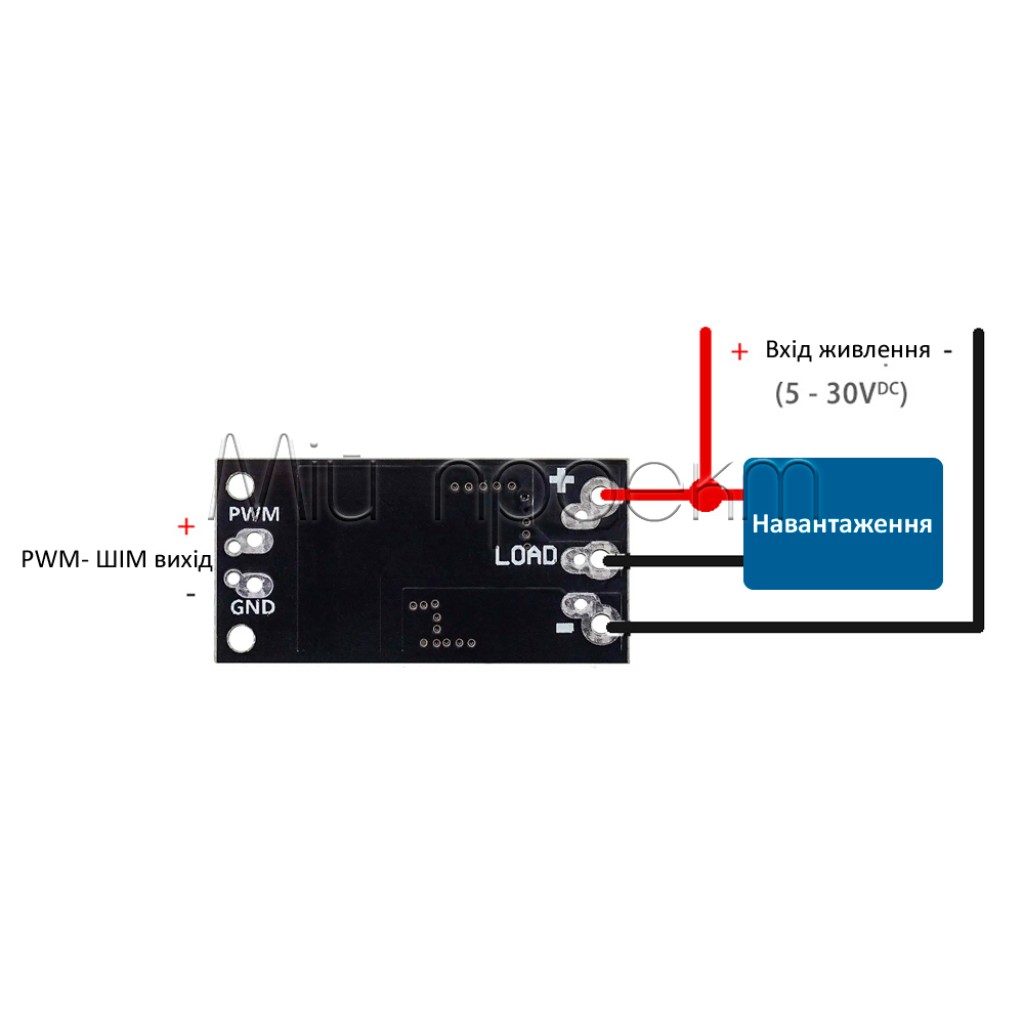

Подключите силовую цепь

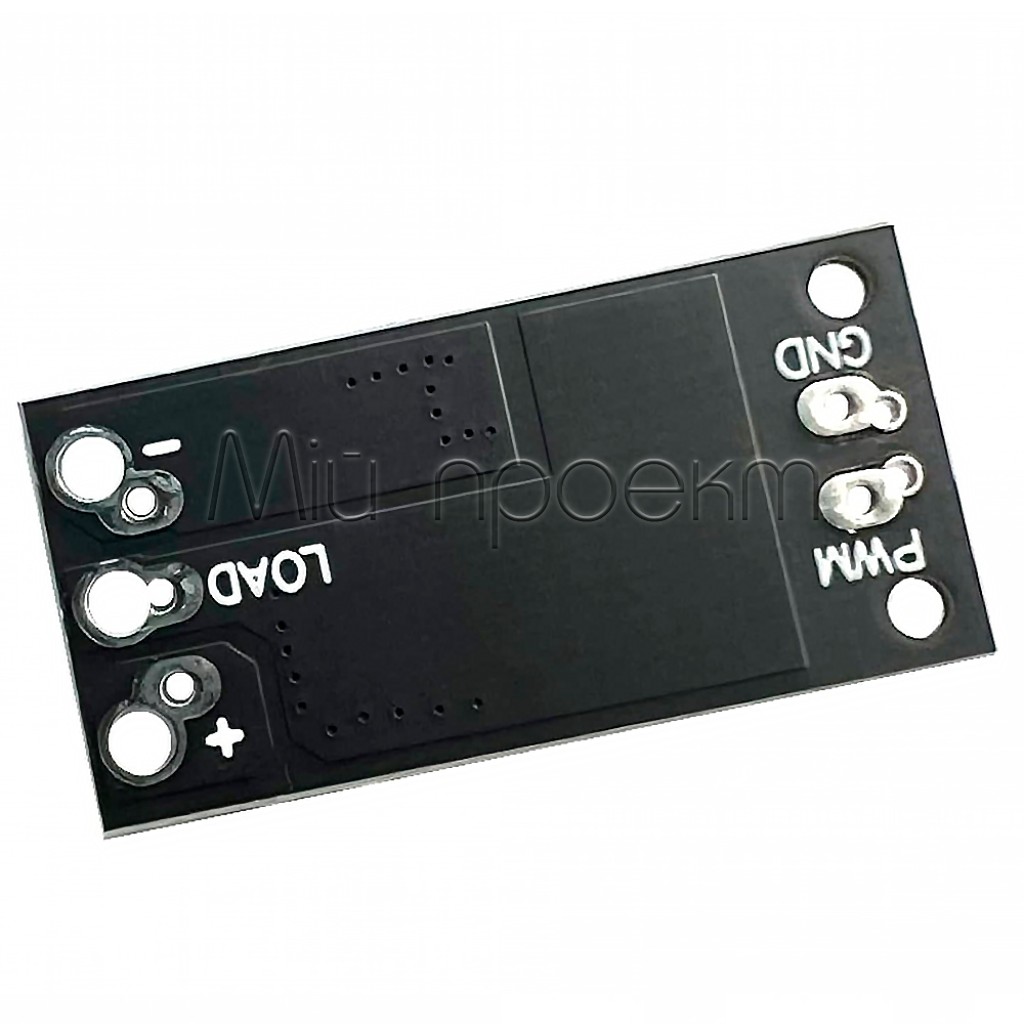

Подключите источник и нагрузку только в соответствии с обозначениями на плате. Соблюдайте полярность; модуль коммутирует отрицательный провод нагрузки.
Подключите управление
Подайте сигнал 3,3–5 В на PWM, а сигнальную землю контроллера — на GND управляющего входа. Не используйте сигнальный GND как силовой контакт и не соединяйте его с силовым минусом без необходимости, обусловленной схемой.
Добавьте защиту
Для двигателя, соленоида или другой индуктивной нагрузки установите внешний flyback-диод параллельно нагрузке: катод к плюсу, анод к коммутируемому минусу. Диод подбирайте по параметрам конкретной цепи.
Проверьте при малом токе
Сначала проверьте включение/выключение, затем PWM. Постепенно увеличивайте нагрузку, контролируя температуру MOSFET, платы, клемм и проводов.
Ограничения и безопасность
Только низковольтные DC-цепи
Не подключайте модуль к сети 230 В AC. Оптопара PC817 в этом модуле не превращает плату в сертифицированный сетевой изолятор.
Защита индуктивной нагрузки
Двигатель, соленоид, реле или электромагнит создаёт выброс напряжения при выключении. Внешний flyback-диод должен быть установлен возле нагрузки; без него MOSFET может повредиться.
Ток MOSFET не равен току модуля
Не планируйте длительную работу по значениям 9,4 А, 50 А или 161 А. Используйте запас, предохранитель и провода соответствующего сечения; прекратите работу, если плата, клеммы или проводники заметно нагреваются.
Оставляйте запас по напряжению
Значения 100 В, 40 В и 30 В являются предельными VDS установленных транзисторов. Не работайте непосредственно на этих пределах и учитывайте переходные импульсы, пусковые режимы и падение напряжения на проводах.
PWM повышает требования к тепловому режиму
Потери зависят не только от тока, но и от частоты, коэффициента заполнения и скорости переключения. Если частота не задана для конкретной нагрузки, начинайте с умеренного режима и проверяйте температуру.
FAQ
Можно ли коммутировать 161 А версией LR7843?
Нет, значение 161 А не является допустимым непрерывным током этой компактной платы. Оно относится к MOSFET при специальных условиях; рабочий ток модуля необходимо существенно снизить и проверять по нагреву.
Работает ли управление от 3,3 В?
Модуль поддерживает управляющий сигнал 3,3–5 В, поэтому его можно использовать с 3,3-вольтовым GPIO. Нагрузка питается от отдельного силового источника, а не от GPIO.
Нужно ли объединять землю контроллера с силовым минусом?
Управляющий сигнал подключается к паре PWM/GND, а силовой минус — к соответствующей силовой клемме. Оптоизолированная схема не требует автоматического объединения этих двух цепей; сверьте маркировку на плате.
Есть ли на плате flyback-диод для двигателя?
Нет, диод в цепи управления затвором не заменяет flyback-защиту нагрузки. Для двигателя, соленоида или реле установите отдельный диод параллельно нагрузке.
Можно ли изменить направление вращения двигателя?
Нет. Модуль представляет собой один нижний ключ и управляет двигателем только в одном направлении. Для реверса необходим соответствующий H-мост.
Совместимые товары и альтернативы
- Для формирования PWM можно выбрать 5-вольтовую Nano V3.0 ATmega328P Type-C или 3,3-вольтовую ESP32 MiniKit с Wi-Fi и Bluetooth.
- Для низковольтной DC-нагрузки, когда требуется более крупная плата с двумя AOD4184A, рассмотрите MOSFET-модуль PWM на двух AOD4184A.
- Для ручной регулировки одноцветной LED-ленты 12 или 24 В без микроконтроллера подойдёт PWM-диммер 12–24 В с потенциометром.
Документы и источники
- Infineon Technologies, IRLR7843PbF Datasheet — предельные параметры MOSFET, условия номинального тока и ограничения корпуса.
- Alpha and Omega Semiconductor, AOD4184A Datasheet, Rev. 1.0, September 2023 — VDS, токовые и тепловые условия для AOD4184A.
- ProtoSupplies, LR7843 MOSFET Control Module — схема готового модуля, разделение сигнальной и силовой земли, подключение и необходимость внешнего flyback-диода.
