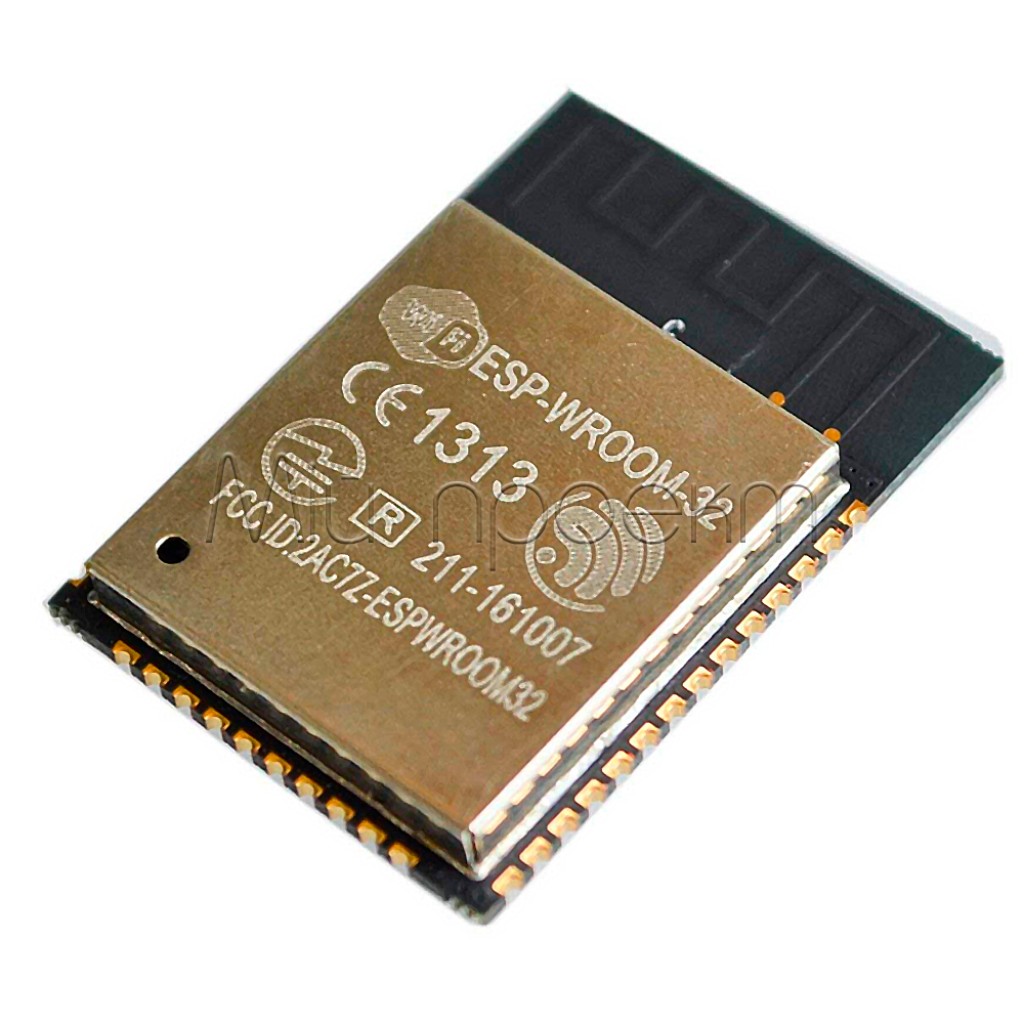

Кратко об ESP-WROOM-32
ESP-WROOM-32 — двухъядерный микроконтроллерный модуль с Wi-Fi и Bluetooth для встраивания в собственные IoT-устройства: сенсорные узлы, контроллеры автоматизации и беспроводные интерфейсы. Это модуль для пайки на плату, а не готовая USB-плата разработчика: для запуска нужны внешнее питание, схема управления запуском и средство прошивки.
Ключевые характеристики
- Процессор
- Двухъядерный 32-битный Xtensa LX6, до 240 МГц
- Память
- 4 МБ SPI Flash, 520 КБ SRAM
- Wi-Fi
- IEEE 802.11 b/g/n, 2,4 ГГц; режимы клиента STA и точки доступа AP
- Bluetooth
- Версия 4.2, BR/EDR и BLE
- Питание для проектирования
- Стабилизированные 3,3 В[1]
- Интерфейсы и периферия
- GPIO, UART, SPI, I²C, I²S, ADC, DAC, PWM, емкостные сенсорные входы; функции зависят от выбранных контактов
- Антенна
- Встроенная печатная PCB-антенна[1]
- Рабочая температура
- −40…+85 °C
Подробное описание и особенности
Контроллер и беспроводная связь в одном модуле
ESP-WROOM-32 выполняет программу пользователя, опрашивает периферию и передает данные без отдельного сетевого контроллера. Двухъядерная архитектура позволяет программно распределять вычислительные и коммуникационные задачи. Flash хранит прошивку и данные, тогда как SRAM используется во время выполнения программы; весь объем SRAM не следует считать свободным для приложения.
Wi-Fi можно использовать для подключения к маршрутизатору или создания локальной точки доступа с собственным веб-интерфейсом. Bluetooth Classic и BLE предоставляют другой канал связи с совместимыми устройствами. Сетевые сервисы, протоколы и поведение устройства определяет установленная прошивка, а не само подключение питания.
Интеграция на собственную плату
Модуль уже содержит SPI Flash, кварцевый генератор и печатную антенну, поэтому не нужно отдельно разводить эти узлы, как для отдельного микроконтроллера.[1] При этом внешняя плата должна обеспечивать питание, развязывающие конденсаторы, управление EN и доступ к контактам прошивки. USB–UART и автоматический вход в загрузчик нужно реализовать отдельно.

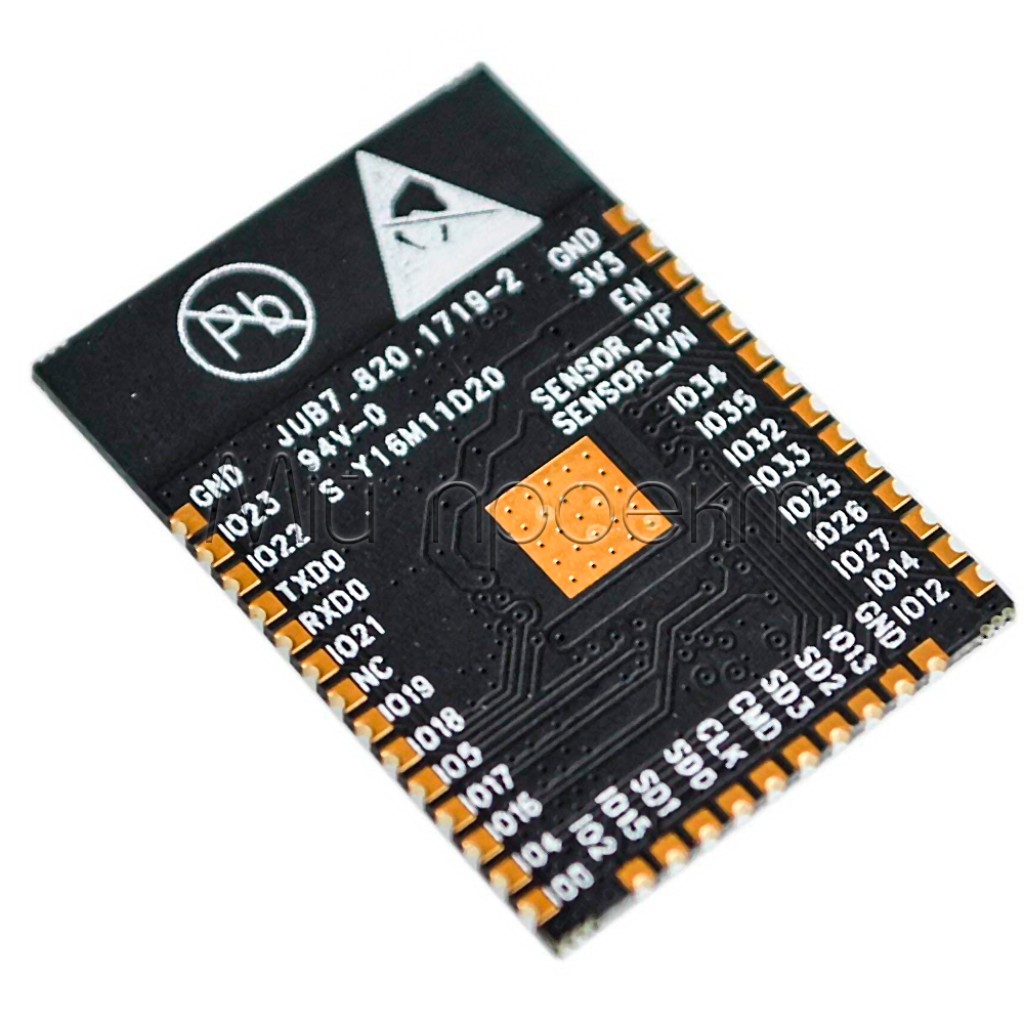

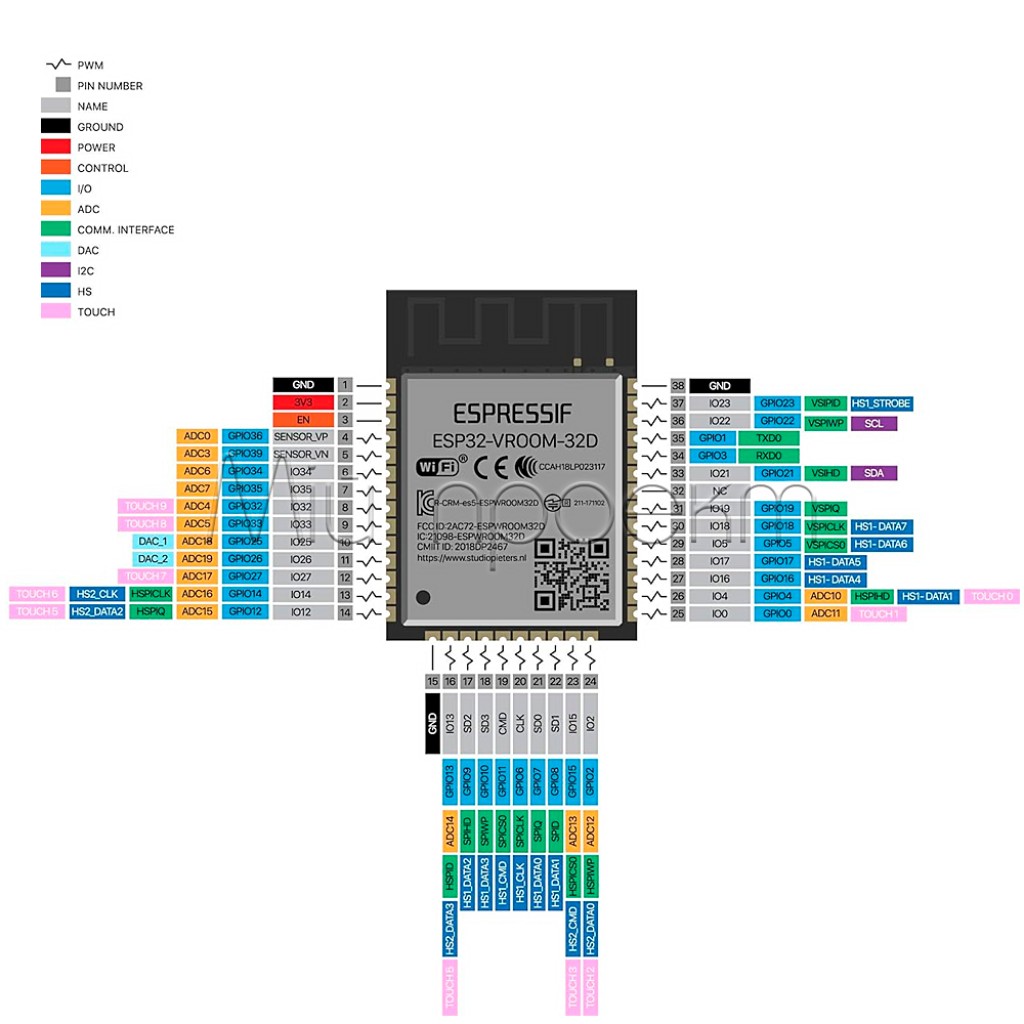

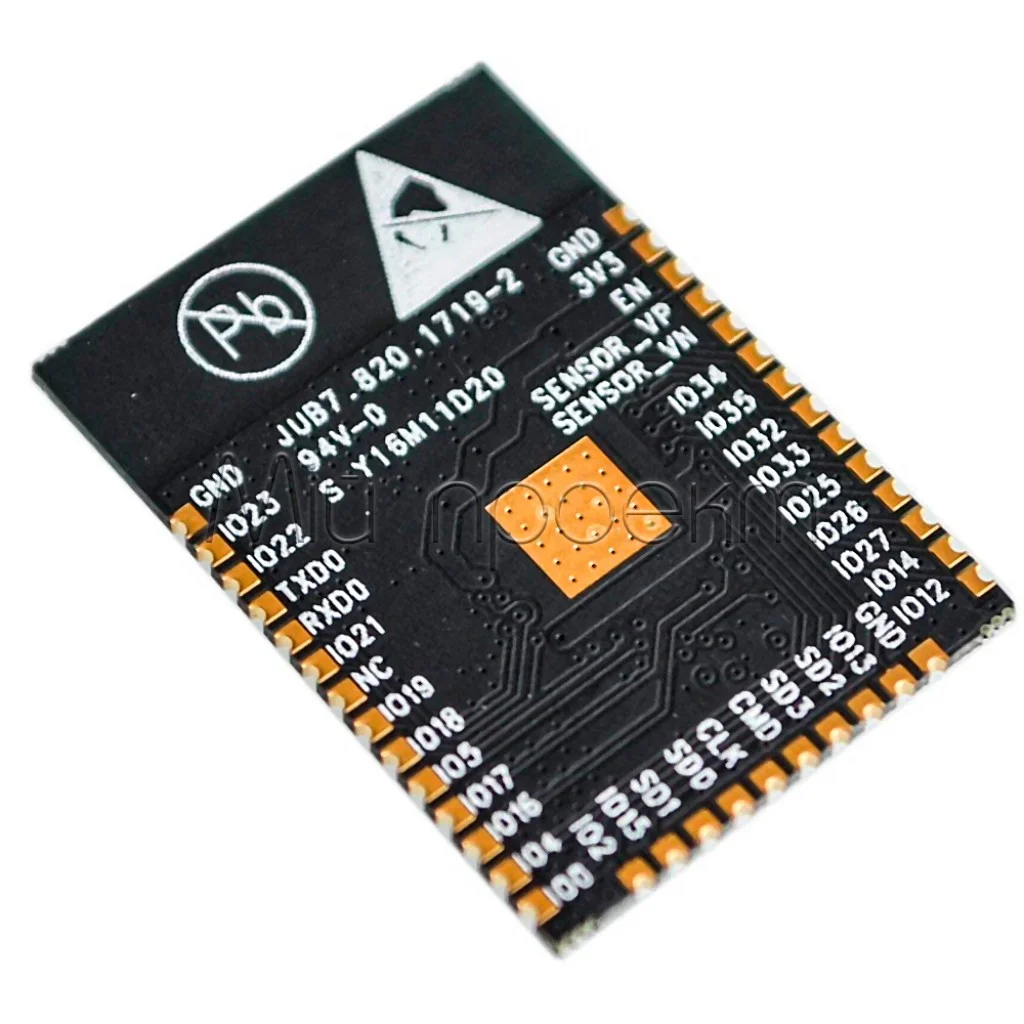

GPIO многофункциональны: один контакт может использоваться разными периферийными блоками, но это не означает одновременной доступности всех функций. Перед разводкой составьте карту контактов с учетом входов, выходов, Flash и уровней при запуске. Arduino IDE с пакетом поддержки ESP32 или ESP-IDF позволяют создавать собственную прошивку; параметры проекта должны соответствовать модулю и подключенной периферии.
Режимы сна полезны для периодического сбора данных: устройство может просыпаться, выполнять измерения и снова переходить в сон. Автономность зависит от частоты передач, датчиков, стабилизатора и остальной схемы; глубокий сон не означает непрерывного выполнения основной программы.
Подойдет / не подойдет
Подойдет
- Для собственной печатной платы с беспроводным контроллером и периферией.
- Для телеметрии, локального веб-управления и BLE-обмена.
- Для проектов, в которых предусмотрены пайка, внешнее питание и отладка прошивки.
Не подойдет
- Для начала работы только с USB-кабелем или прямой установки в беспаечную макетную плату. Для такого прототипирования удобнее плата разработчика ESP-WROOM-32 / ESP-32S с CP2102 и Micro-USB.
- Для подключения к сети Wi-Fi, работающей только на 5 ГГц.
- Для непосредственного подключения 5-вольтовых сигналов или силовых нагрузок к GPIO.
Примеры применения
Узел мониторинга с цифровым датчиком
На собственной плате модуль опрашивает датчик через I²C или SPI и отправляет показания серверу через Wi-Fi. Выбирайте сенсор с совместимыми логическими уровнями и предусматривайте его питание отдельно от сигнальных GPIO.
Локальная панель управления
В режиме точки доступа ESP-WROOM-32 может предоставлять веб-страницу настроек без домашнего маршрутизатора. Для управления реле или двигателем добавьте соответствующий драйвер нагрузки; веб-интерфейс реализуется прошивкой.
BLE-конфигуратор устройства
Модуль может получать настройки или передавать короткую телеметрию совместимому смартфону через BLE. Нужны согласованный протокол обмена и программное обеспечение на обеих сторонах.
Подключение и прошивка
Подготовьте питание и запуск
Подключите стабилизированные 3,3 В к 3V3 и общую землю к GND. Реализуйте управление EN по рекомендованной схеме включения модуля, не оставляя сигнал запуска неопределенным.[1] Перед подачей питания проверьте полярность, отсутствие замыканий и качество пайки.
Подключите UART с логикой 3,3 В
TX адаптера соедините с RXD0 модуля, RX адаптера — с TXD0, GND — с общей землей.[1] В качестве USB–UART можно выбрать адаптер CP2102 или FT232RL с выбором логического уровня. Перед соединением проверьте уровень TX; для FT232RL установите 3,3 В. Модуль питайте от отдельного, надлежащим образом рассчитанного источника, а не от непроверенного выхода адаптера.
Войдите в загрузчик
Для UART-прошивки удерживайте GPIO0 на низком уровне во время сброса через EN. GPIO2 оставьте неподключенным или задайте низкий уровень. После записи прошивки отпустите GPIO0 и выполните сброс для обычного запуска. Автоматизация этой процедуры требует отдельной схемы.[2]
Проверьте базовую работу
Сначала загрузите простую тестовую программу без внешних нагрузок. Затем подключайте периферию при выключенном питании, каждый раз проверяя назначение GPIO и допустимые сигнальные уровни.
Ограничения и безопасность
Не подавайте 5 В напрямую
Питание 3V3 и сигнальные входы модуля не предназначены для прямого подключения 5 В. Используйте стабилизированный источник 3,3 В и согласование уровней для несовместимой периферии. Неправильное подключение питания может повредить модуль.[1]
Учитывайте переменное потребление
Радиопередача создает дополнительную нагрузку на питание. Источник и развязка должны поддерживать стабильное напряжение во время работы Wi-Fi и Bluetooth; недостаток тока не следует компенсировать повышением напряжения.
Не занимайте линии Flash и проверяйте стартовые уровни
GPIO6–GPIO11 подключены к встроенной SPI Flash и не рекомендованы для другой периферии.[1] Внешние устройства не должны нарушать уровни boot-strapping контактов во время сброса. В частности, высокий уровень GPIO12 может помешать запуску Flash.[2]
Проверьте посадку и размещение антенны

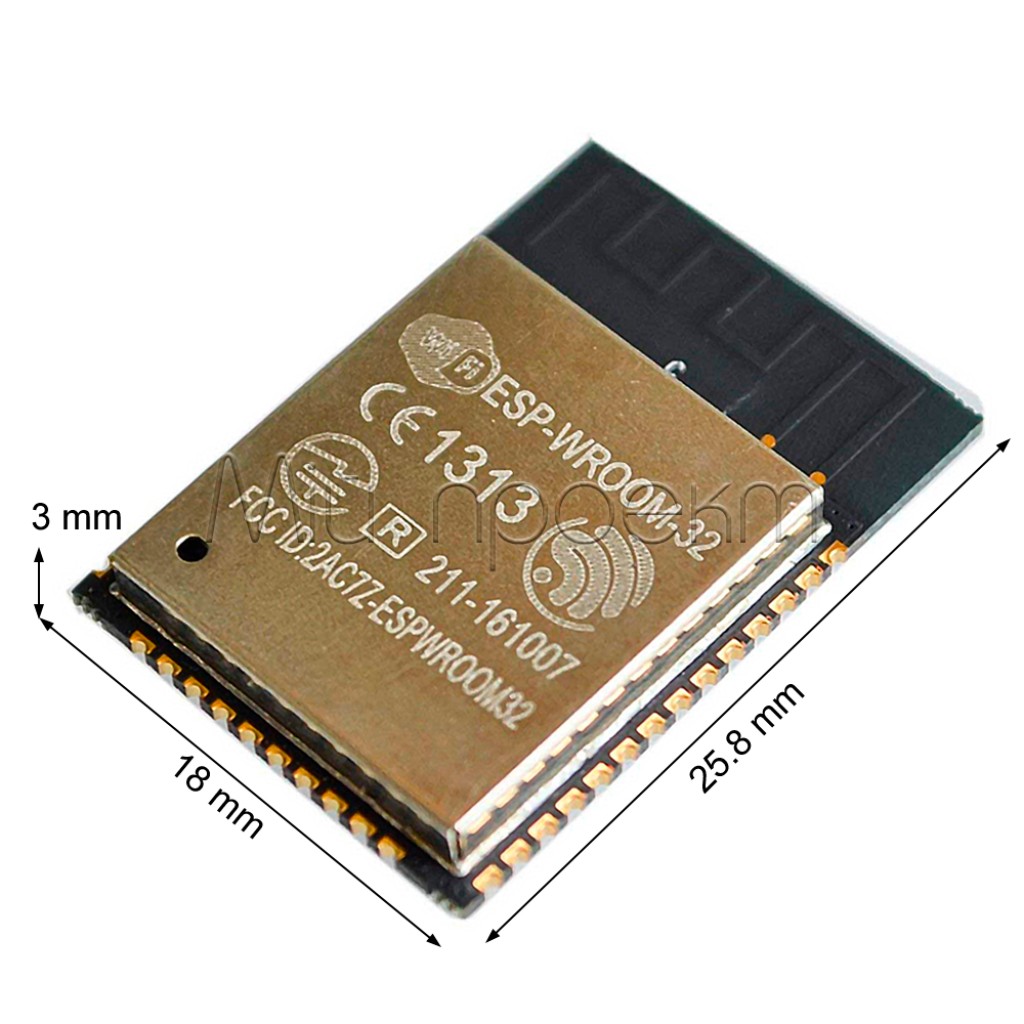

Перед изготовлением платы или корпуса проверьте фактические габариты, контактные площадки и ориентацию модуля. Оставляйте свободной зону возле печатной антенны: металлический корпус, провода и соседние платы могут ухудшать беспроводную связь.
FAQ
Можно ли прошить ESP-WROOM-32 обычным USB-кабелем?
ESP-WROOM-32 требует внешнего USB–UART с логикой 3,3 В или другого подходящего средства программирования. Сам модуль не имеет USB-разъема и встроенного USB–UART.
Почему модуль не входит в режим прошивки?
Для входа в UART-загрузчик проверьте низкий уровень GPIO0 во время сброса, состояние GPIO2, общий GND и перекрестное соединение TX/RX. Периферию, которая изменяет стартовые уровни, временно отсоедините.[2]
Будет ли ESP-WROOM-32 работать с Wi-Fi 5 ГГц?
ESP-WROOM-32 поддерживает Wi-Fi 2,4 ГГц. Для двухдиапазонного маршрутизатора используйте его сеть 2,4 ГГц.
Можно ли питать реле или двигатель от GPIO?
GPIO предназначены для управляющих сигналов, а не питания силовых нагрузок. Используйте драйвер или транзисторный каскад, рассчитанный на напряжение и ток нагрузки.
Документы и источники
- Espressif Systems, ESP32-WROOM-32 Datasheet, v3.8 — питание, устройство модуля, распиновка, Flash и интеграция на плату.
- Espressif Systems, esptool: Boot Mode Selection, ESP32 — ручной вход в загрузчик, GPIO0, GPIO2, GPIO12 и автоматический сброс.
