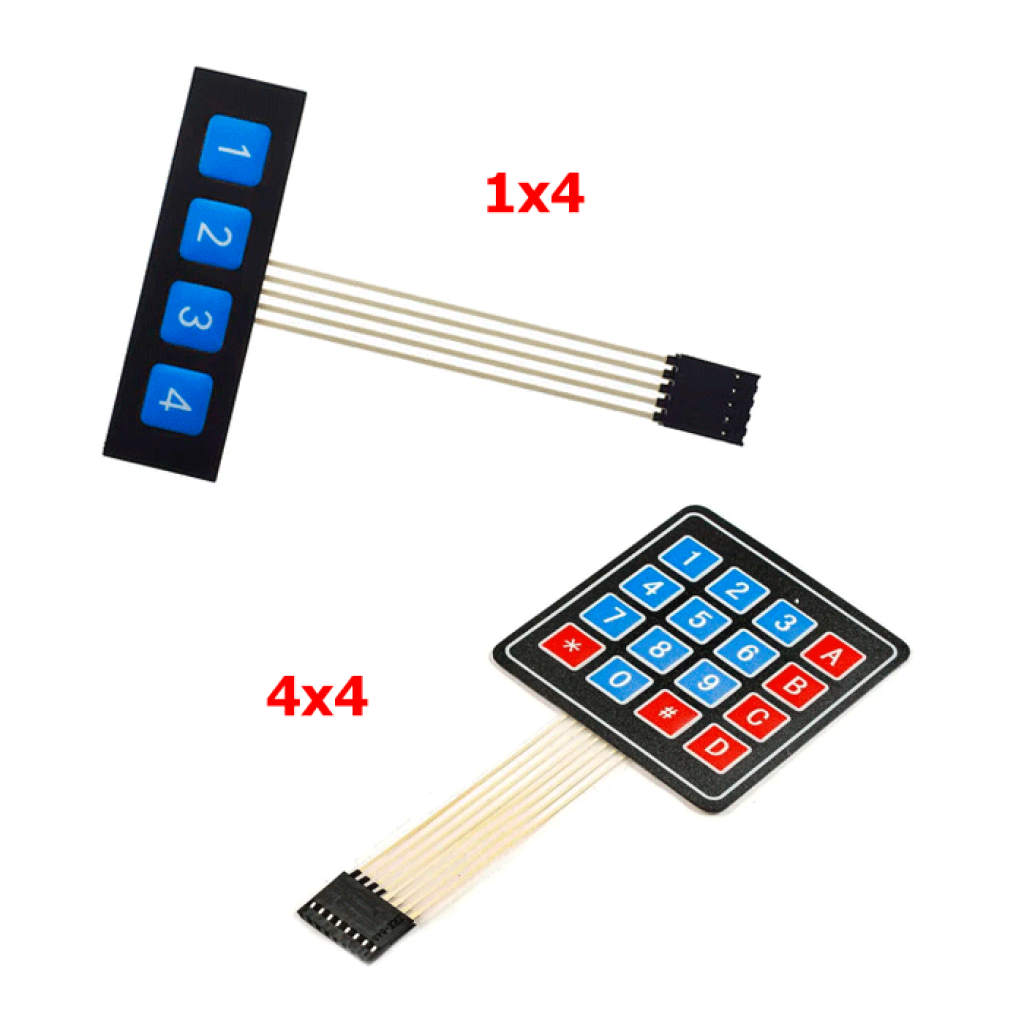

Матричная мембранная клавиатура 4х4 (1х4)

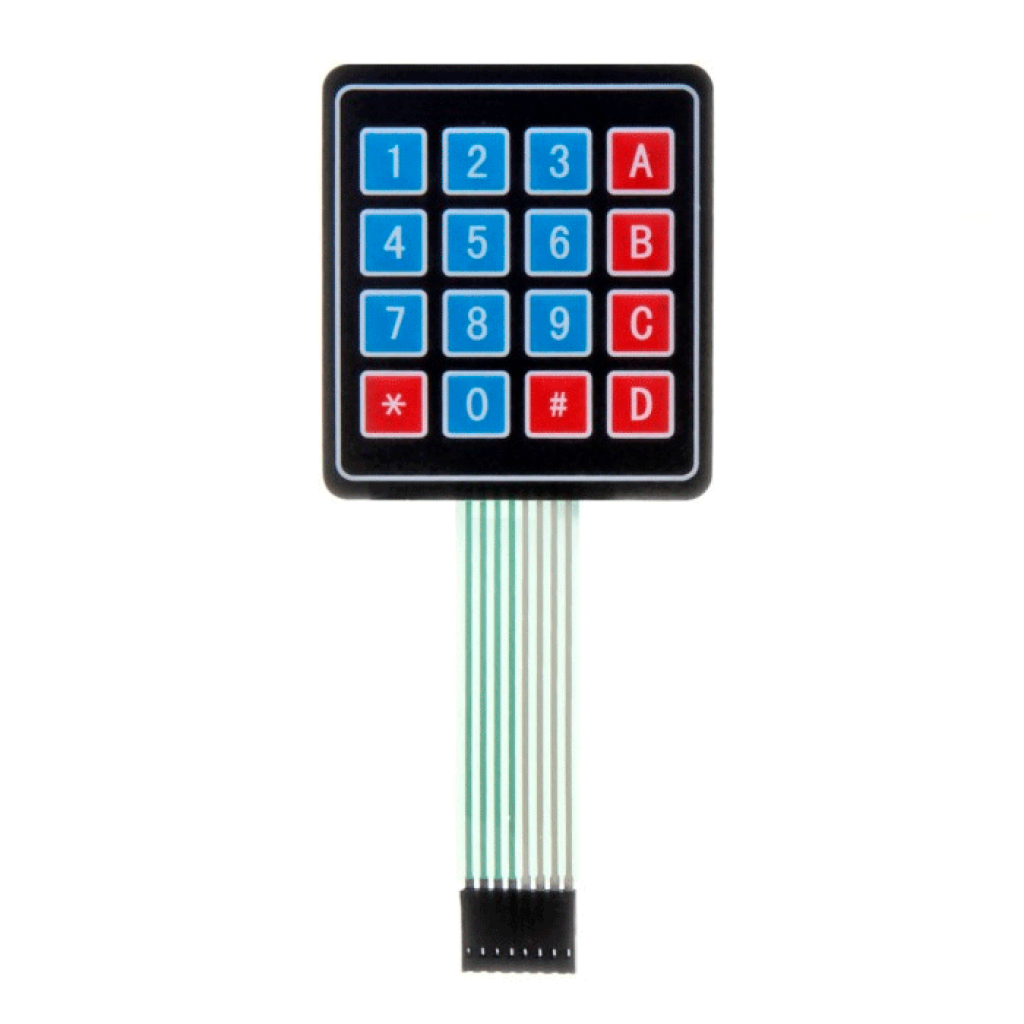

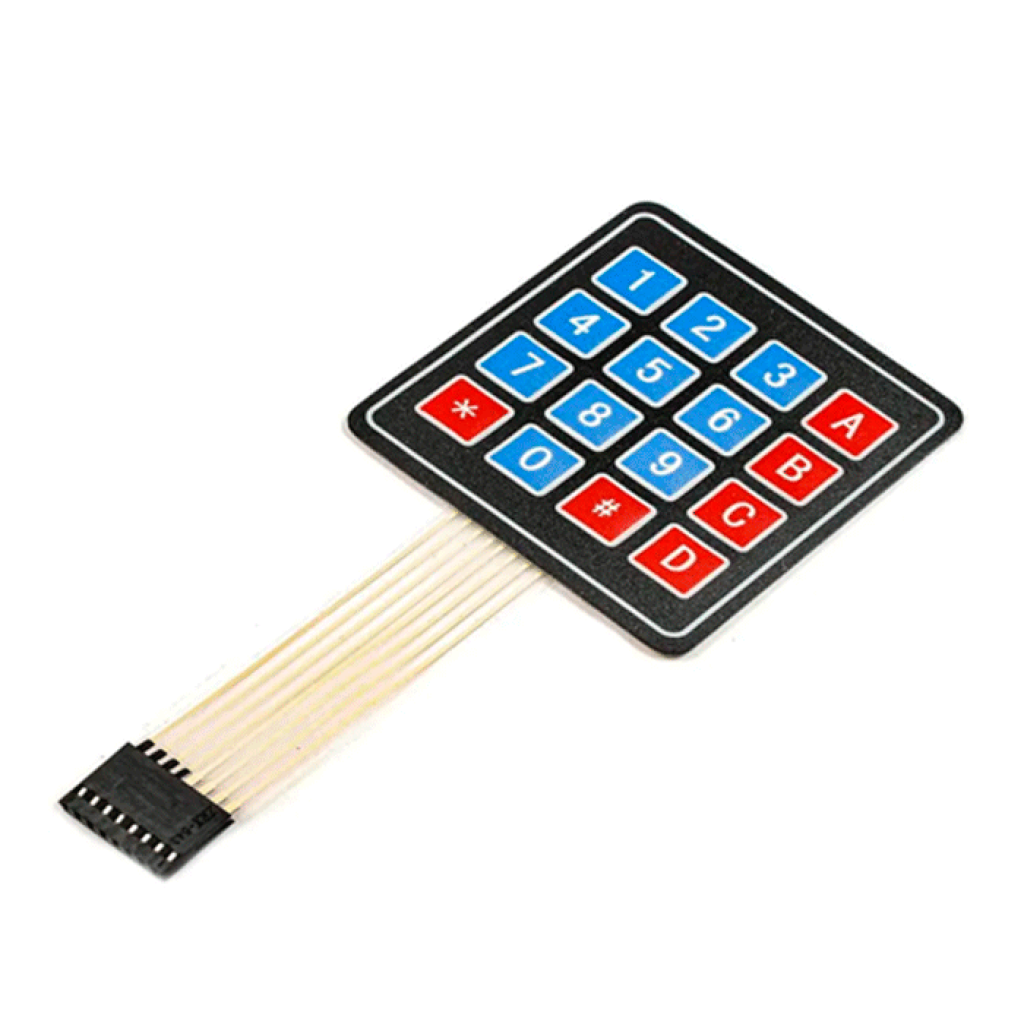

Матричная мембранная клавиатура 4х4 - это клавиатура, состоящая из 16 кнопок, организованных в виде матрицы 4 на 4. Каждая кнопка имеет свое уникальное положение в матрице, которое определяется комбинацией строки и столбца. Особенность таких клавиатур заключается в том, что для управления 16 кнопками используется только 8 выводов микроконтроллера, что позволяет экономить пины и упростить связь.

Клетки матрицы подключаются к микроконтроллеру через мембранный проводник, который состоит из тонкой пленки, обычно полиэстерового или полиуретанового материала. На верхней стороне мембраны размещены контактные дорожки, а на нижней - контактная пластина, которая взаимодействует с дорожками при нажатии кнопок.

Принцип работы матричной мембранной клавиатуры заключается в том, что микроконтроллер последовательно устанавливает логический уровень на строках и считывает состояние столбцов. При нажатии на кнопку, она соединяет соответствующую строку и столбец, что позволяет определить, какая именно кнопка была нажата.

Матричные мембранные клавиатуры широко применяются в различных электронных устройствах и системах, где требуется обеспечить удобное управление с большим количеством кнопок. Они могут использоваться в промышленности, бытовой технике, автоматизированных системах, контрольных панелях, микроконтроллерных проектах, дистанционном управлении и многих других приложениях.

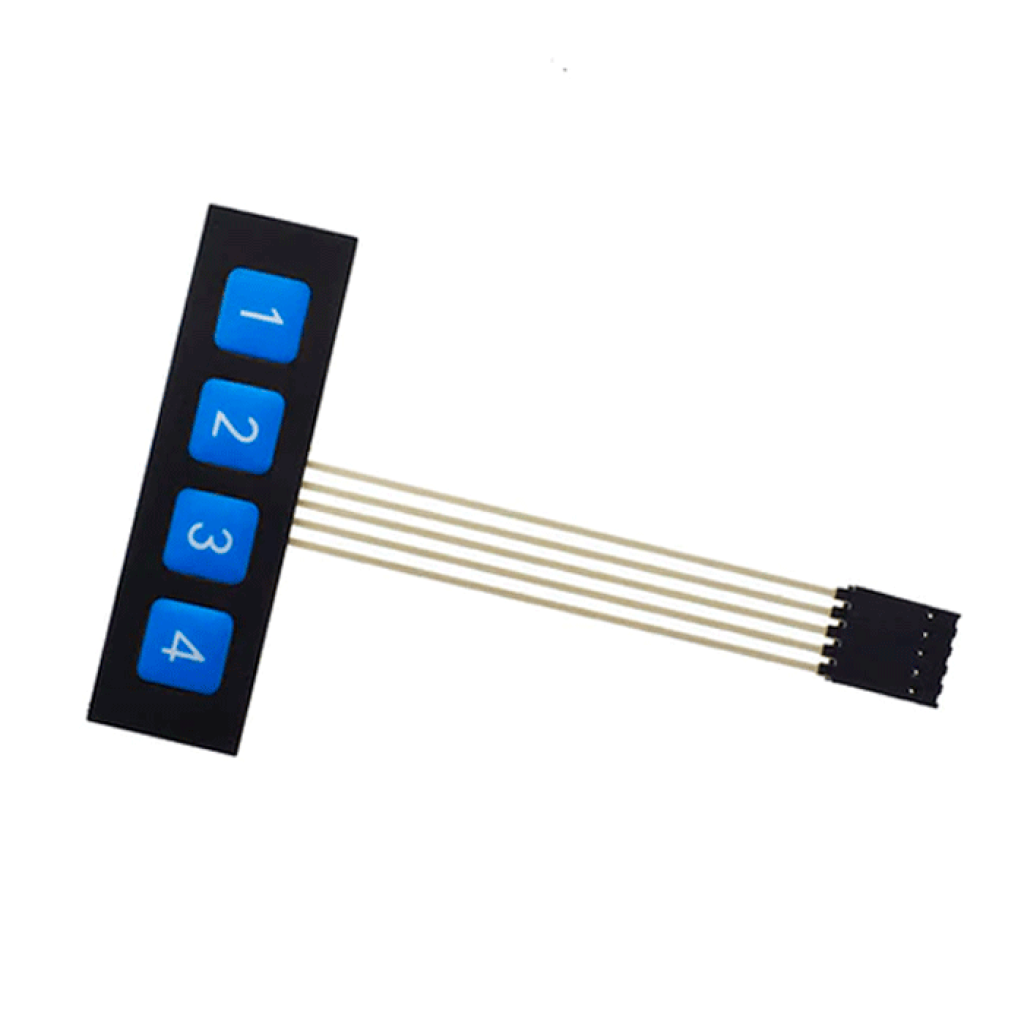

Матричная мембранная клавиатура 1х4 - это клавиатурный модуль, который имеет 4 кнопки, организованных в виде матрицы из одного столбца и четырех строк. Этот тип клавиатуры позволяет подключить много кнопок, используя меньшее количества пинов микроконтроллера.

Основные особенности матричной мембранной клавиатуры 1х4:

• Компактный дизайн: Мембранные клавиатуры имеют тонкий и компактный дизайн, что делает их идеальными для использования в устройствах с ограниченным местом.

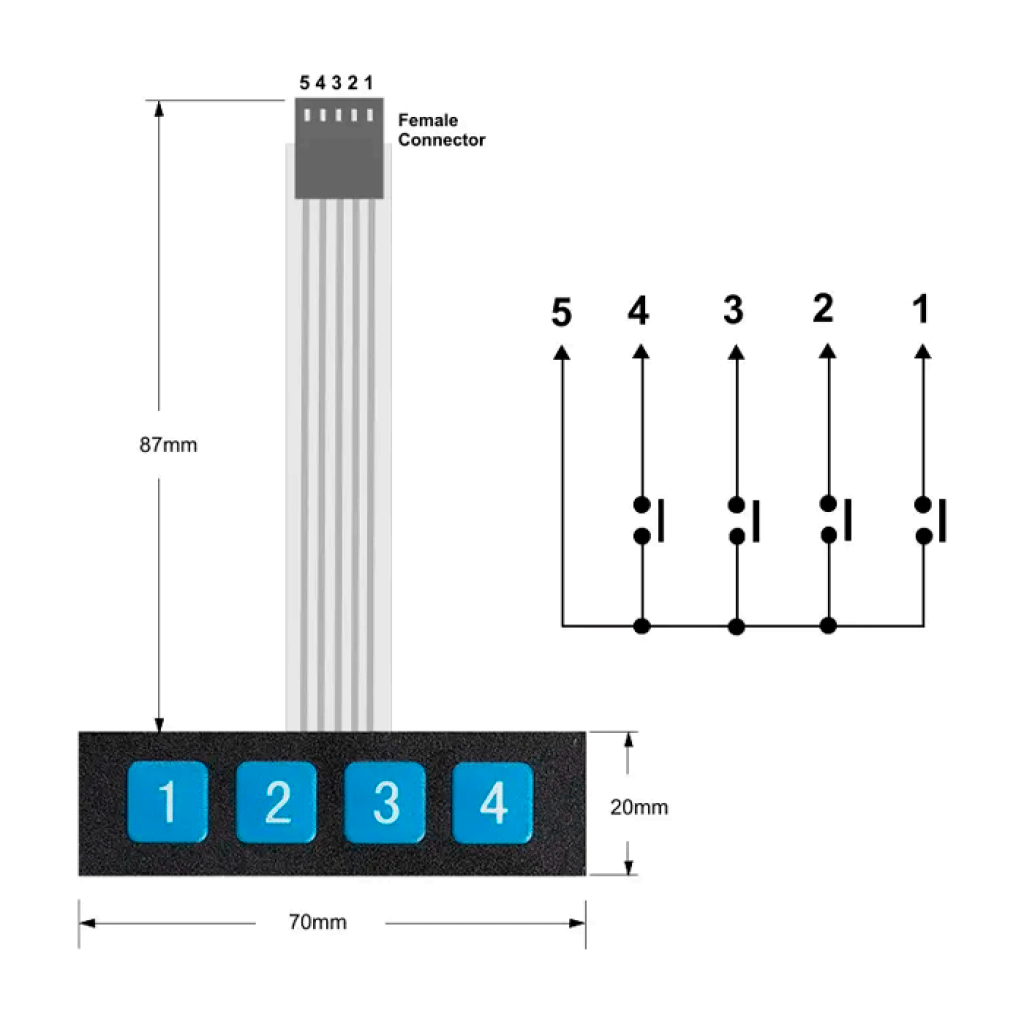

• Уменьшение количества пинов: Клавиатура организована в виде матрицы, что позволяет подключить 4 кнопки только с помощью 5 пинов микроконтроллера (4 пина для строк и 1 пин для столбца). Это значительно снижает количество пинов, которые необходимы для подключения многих кнопок.
• Легкая установка: Матричные мембранные клавиатуры обычно имеют клейкий слой на обратной стороне, что позволяет легко прикрепить их к поверхности устройства.
• Простая обработка: Для считывания нажатых кнопок используется простой алгоритм сканирования матрицы, который легко реализовывать в программном коде микроконтроллера.
• Применение: Матричные мембранные клавиатуры часто используются в различных электронных устройствах, таких как пульт дистанционного управления, мобильный телефон, калькулятор, промышленные устройства, автоматизированные системы и другие.

Для корректной работы матричной мембранной клавиатуры 1х4 нужно считывать нажатые кнопки с помощью алгоритма сканирования и устанавливать логические уровни на соответствующих пинах микроконтроллера, соответствующих выбранным строкам и столбцам. Когда пользователь нажимает кнопку, логический уровень на соответствующем пине микроконтроллера изменяется, и микроконтроллер может реагировать на это изменение, определяя, какая именно кнопка была нажата.
