Кратко о LX-LC535

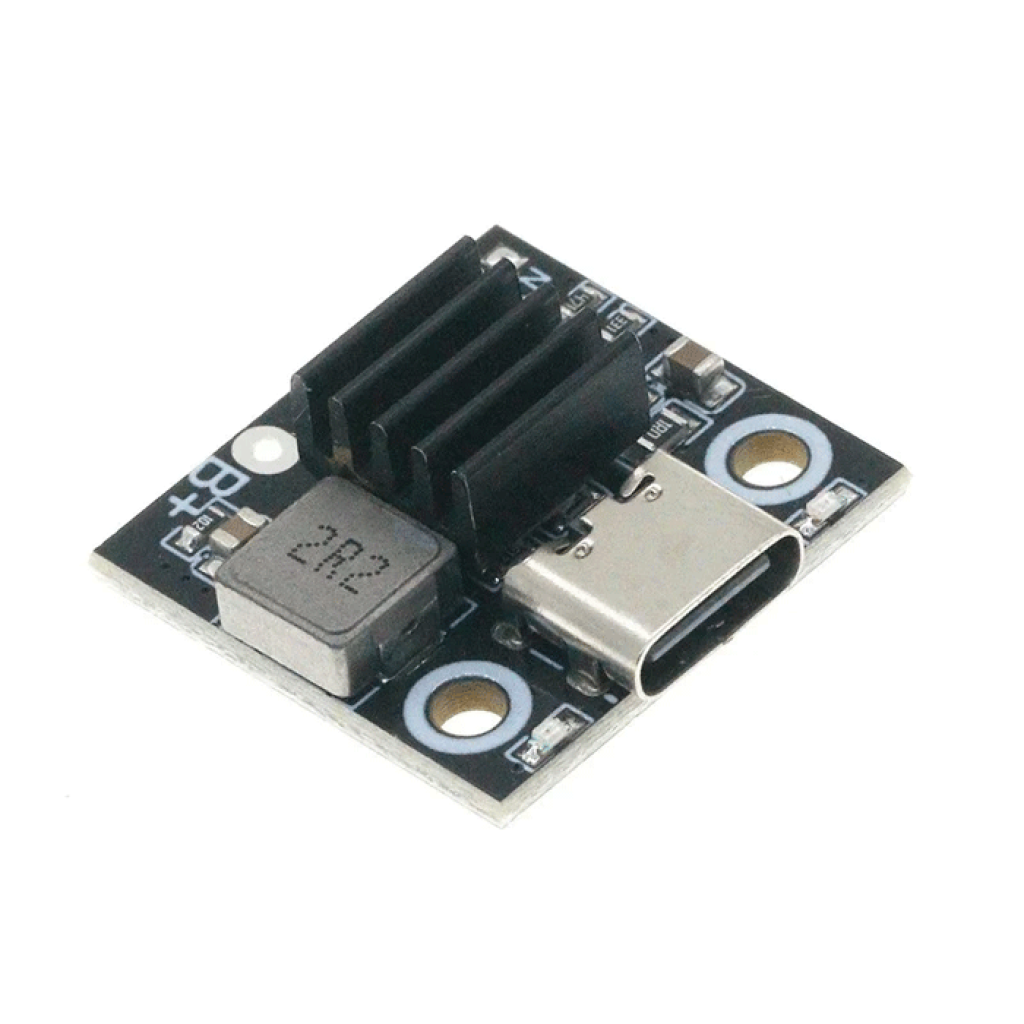

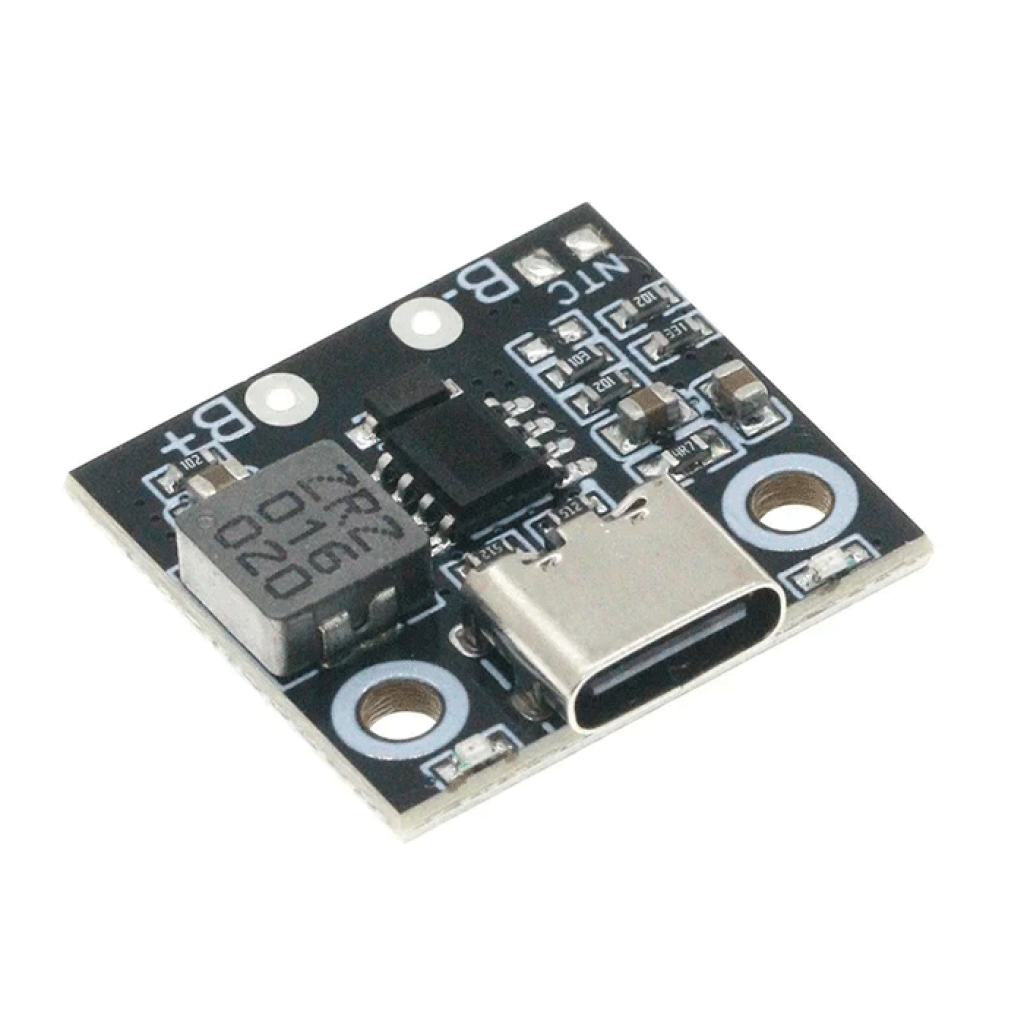

LX-LC535 — модуль зарядки литий-ионной батареи 1S до 4,2 В от источника 5 В через USB Type-C. Максимальный зарядный ток составляет 2,8 А или 3,6 А в зависимости от исполнения платы.
Ключевые характеристики
- Назначение
- зарядка Li-ion батареи 1S
- Напряжение полного заряда
- 4,2 В
- Входное напряжение
- 4,5–5,5 В DC
- Максимальный зарядный ток
- 2,8 А или 3,6 А — в зависимости от исполнения
- Входной разъём
- USB Type-C
- Подключение аккумулятора
- контактные площадки для пайки
- Индикация
- светодиодная индикация состояния зарядки
- Защитные функции зарядного узла
- от перезаряда, короткого замыкания и перегрева
- Размеры модуля
- 22 × 21 мм
- Диапазон рабочей температуры модуля
- −40…+85 °C
Подробное описание и особенности
Зарядный ток и выбор аккумулятора
Значения 2,8 А и 3,6 А являются максимальными для разных исполнений LX-LC535, а не универсальным режимом для любого Li-ion элемента. Фактический ток зависит от источника 5 В, кабеля, контактов, состояния аккумулятора и теплового режима платы. Допустимый зарядный ток следует определять по документации конкретного аккумулятора.
Если допустимый ток элемента ниже тока полученного исполнения платы, такое сочетание не следует использовать без корректного ограничения тока. Формат 18650 или 21700 сам по себе не подтверждает совместимость с высоким зарядным током.
USB Type-C и питание
USB Type-C на LX-LC535 является входным разъёмом для напряжения 4,5–5,5 В. Наличие этого разъёма не означает поддержку USB Power Delivery или Quick Charge. Не используйте триггер повышенного напряжения и не подавайте на модуль 9, 12 или 20 В.
Для приближения к максимальному зарядному току источник и кабель должны поддерживать входное напряжение под нагрузкой. Просадка напряжения, тонкие провода или слабые контакты уменьшают ток и могут вызвать дополнительный нагрев.
Роль в системе питания
LX-LC535 заряжает батарею 1S, но не повышает её напряжение до 5 В для внешнего устройства. Для питания нагрузки может потребоваться отдельный стабилизатор или DC-DC преобразователь. Для одновременной работы устройства и зарядки аккумулятора используйте отдельную проверенную схему power-path.
Защитные функции зарядного узла не следует автоматически считать полноценной защитой батареи во время разряда. Незащищённому аккумулятору требуется отдельный защитный контур 1S, совместимый с зарядным током и нагрузкой.
Подойдёт / не подойдёт
Подойдёт
- для зарядки одного Li-ion элемента или батарейной секции 1S с напряжением полного заряда 4,2 В;
- для встроенного зарядного узла в портативном устройстве, прототипе или учебном проекте;
- для аккумуляторов 18650, 21700 и других форматов после проверки химии и допустимого зарядного тока;
- для питания зарядной части от стабилизированного источника 5 В через USB Type-C.
Не подойдёт
- для последовательных батарей 2S, 3S или большего количества секций;
- для LiFePO4, Ni-MH, свинцовых аккумуляторов или Li-ion/LiHV с конечным напряжением 4,35 В;
- в качестве готового powerbank, повышающего преобразователя 5 В или источника бесперебойного резервного питания;
- для аккумулятора с неизвестным или более низким допустимым зарядным током;
- когда требуется гарантированный длительный ток 3,6 А без проверки источника, кабеля и охлаждения.
Примеры применения
LX-LC535 можно установить в устройство с одним Li-ion элементом 18650 на 4,2 В, если элемент допускает ток полученного исполнения платы, а защита во время разряда и питание нагрузки реализованы отдельно.
Модуль подходит для добавления зарядного входа к фонарю, контроллеру или автономному датчику с батареей 1S. Напряжение для электроники устройства формирует отдельный стабилизатор или преобразователь.
Плату можно использовать при разработке зарядной части 1S, контролируя ток, конечное напряжение и температуру до монтажа в закрытый корпус.
Подключение
Определите исполнение платы
До монтажа выясните, на какой максимальный ток рассчитан полученный вариант — 2,8 А или 3,6 А. Этот ток должен соответствовать характеристикам аккумулятора.
Проверьте контакты и полярность

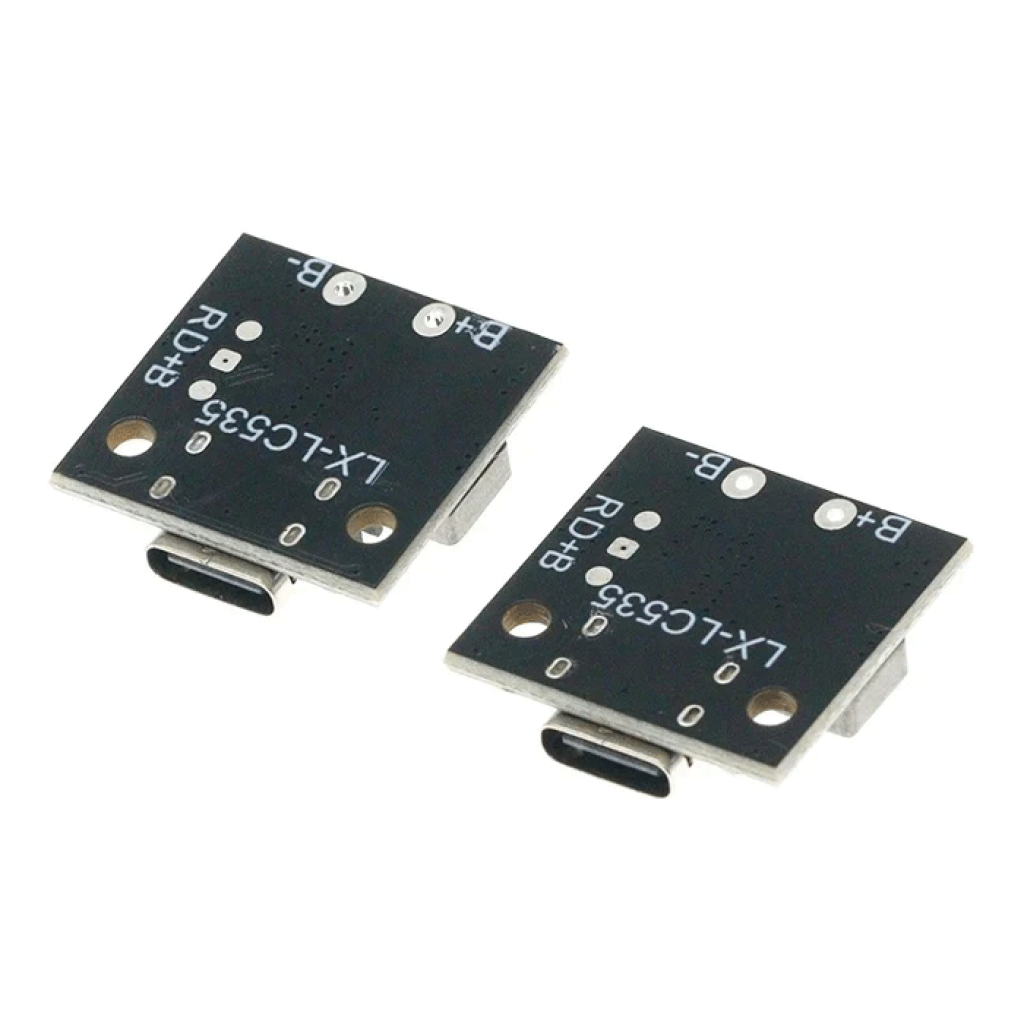

На обесточенной плате сверьте обозначения плюса и минуса аккумулятора. Перед пайкой проверьте полярность мультиметром и не переносите разводку с визуально похожей платы.
Подайте стабилизированные 5 В
Подключите источник через USB Type-C в пределах 4,5–5,5 В. Не используйте триггер PD/QC для повышенного напряжения.
Проконтролируйте первый цикл
Проверяйте зарядный ток, напряжение аккумулятора, индикацию и нагрев платы, кабеля и элемента. При чрезмерном нагреве, нестабильном напряжении или токе выше допустимого для аккумулятора отключите питание.
Ограничения и безопасность
Только Li-ion 1S с конечным напряжением 4,2 В
Не подключайте батарею 2S, аккумулятор другой химии или элемент с конечным напряжением 4,35 В. Несоответствующий режим зарядки может повредить аккумулятор и создать опасный тепловой режим.
Не допускайте переполюсовки
Проверьте полярность до подачи питания. Не подключайте повреждённый, деформированный или перегретый аккумулятор и не оставляйте оголённые проводники без изоляции.
Максимальный ток подходит не каждому аккумулятору
Ток 2,8 А или 3,6 А может превышать допустимый зарядный ток конкретного элемента. Используйте аккумулятор с документированным допуском или выберите зарядный модуль с меньшим током.
Зарядный модуль не заменяет полноценную BMS
Защита зарядной части не подтверждает защиту аккумулятора от всех аварий при питании внешней нагрузки. Для незащищённого элемента предусмотрите отдельный защитный контур 1S.
Контролируйте тепловой режим
Не размещайте плату в теплоизолированном или герметичном корпусе без испытаний. Диапазон −40…+85 °C относится к модулю и не определяет допустимую температуру зарядки аккумулятора; для элемента соблюдайте его документацию.

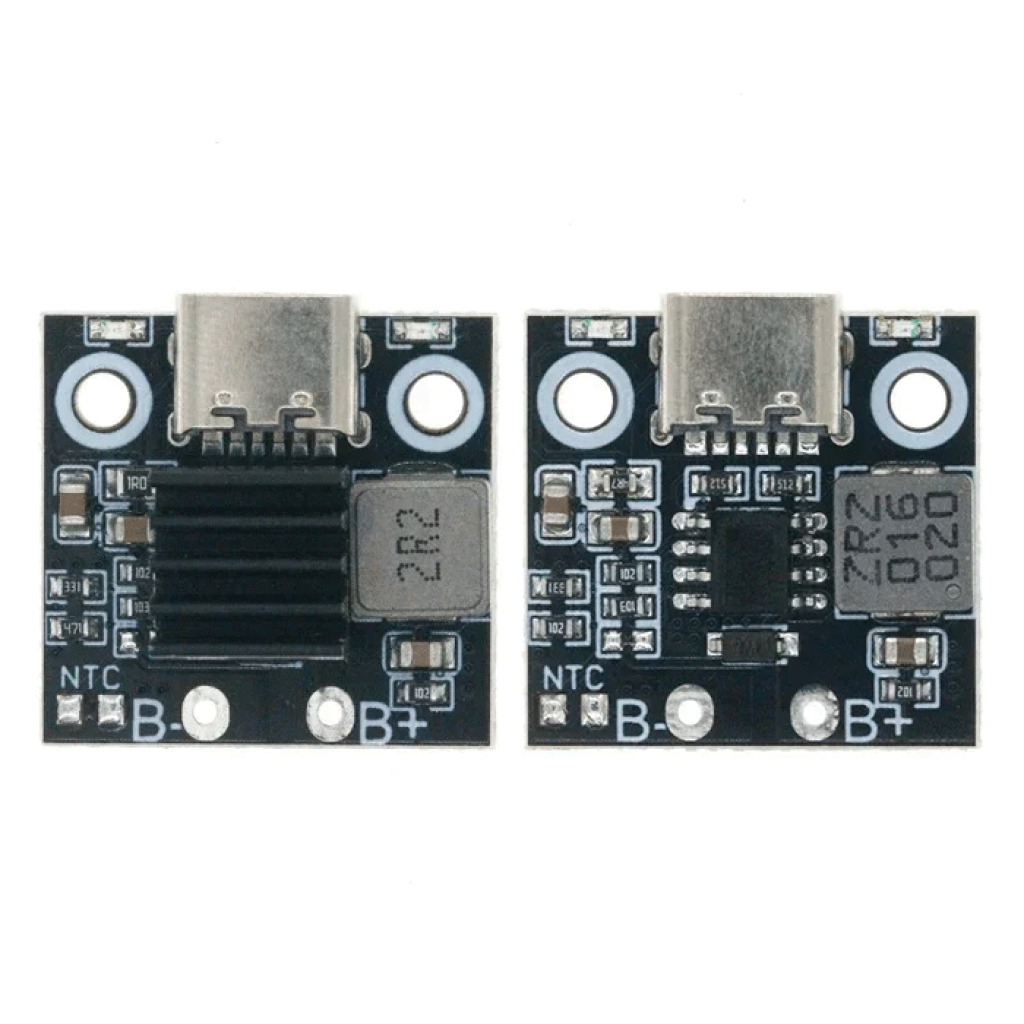

Проверяйте функцию контактов NTC
Не подключайте произвольный термистор и не замыкайте площадки NTC без схемы именно полученного исполнения платы. Функция этих контактов должна быть подтверждена до монтажа.
Альтернативы по требуемой функции
Для Li-ion 1S можно выбрать зарядный модуль по допустимому току аккумулятора: TP4056 до 1 А или IP2312 до 3 А. Для IP2312 выберите исполнение 4,2 В, если аккумулятор не имеет прямой спецификации на 4,35 В.
Если требуются зарядка и стабилизированный выход 5 В на одной плате, рассмотрите MH-CD42 с функцией powerbank и учитывайте его ограничения по малой нагрузке и непрерывности переключения питания.
FAQ
Можно ли заряжать аккумулятор 18650?
LX-LC535 подходит для Li-ion 18650 с напряжением полного заряда 4,2 В, если аккумулятор допускает зарядный ток 2,8 А или 3,6 А в соответствии с исполнением платы.
Почему указаны два значения тока?

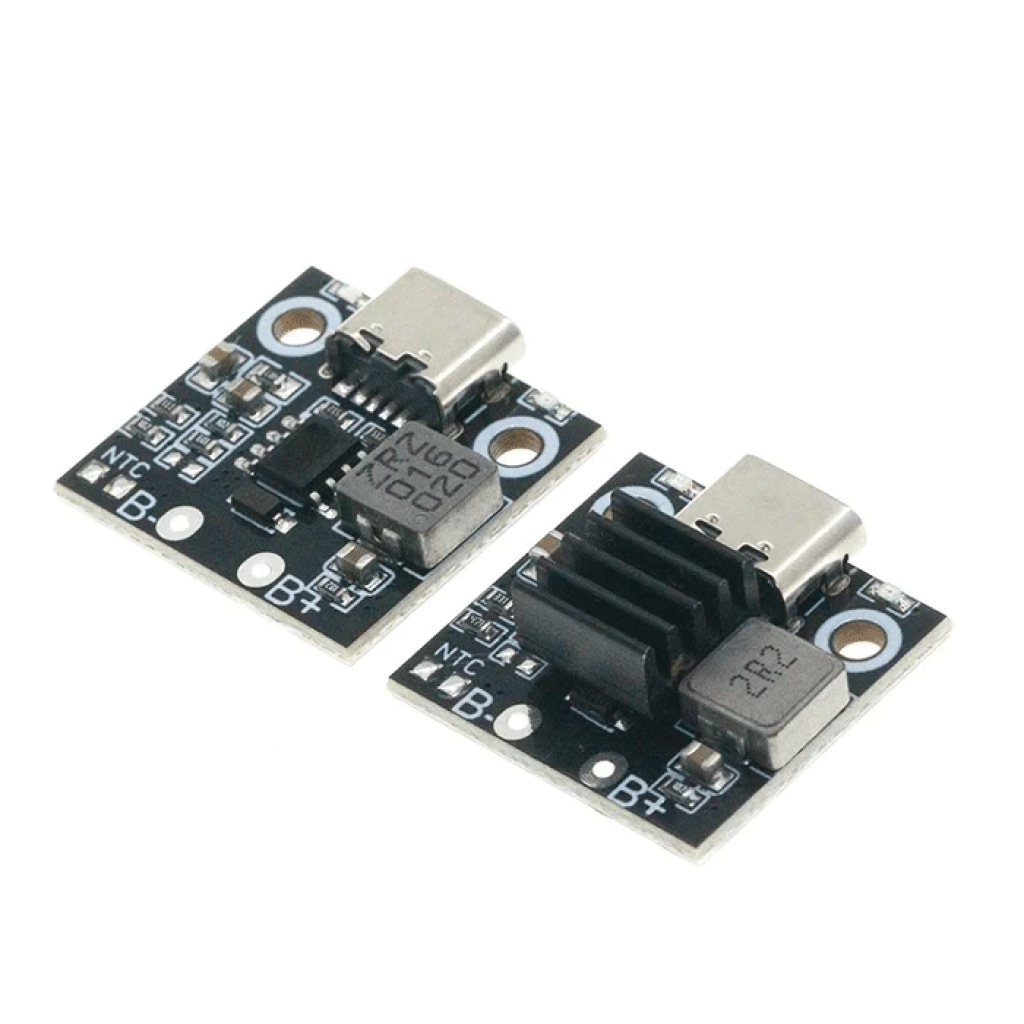

LX-LC535 поставляется в исполнениях с максимальным током 2,8 А или 3,6 А. Перед подключением проверьте маркировку и параметры полученного варианта.
Поддерживает ли Type-C протоколы PD или QC?
Поддержка PD/QC не заявлена. Разъём Type-C используется для входного питания в пределах 4,5–5,5 В.
Можно ли получить 5 В от аккумулятора?
Нет. LX-LC535 не является повышающим преобразователем и не формирует стабилизированный выход 5 В. Для этого нужен отдельный преобразователь или контроллер powerbank.
Можно ли подключить два аккумулятора?
Последовательно — нет. Параллельное соединение сохраняет конфигурацию 1S, но требует одинаковых исправных элементов с близким напряжением, согласованными характеристиками и безопасным монтажом.
